Une porte tampon de chambre froide s'ouvre mille fois par quart de travail, et chaque ouverture échange l'air réfrigéré contre l'air chaud extérieur. Les portes rapides rigides existent pour combler cette perte. Elles utilisent des panneaux isolés pleins au lieu d'un rideau flexible, de sorte que la durée d'ouverture et les fuites au niveau des bords diminuent toutes deux. Pour les exploitants d'entrepôts, cette différence se reflète sur la facture d'électricité et sur l'heure de travail des chariots élévateurs.
Le choix n'est pas automatique. Les portes roulantes rigides haute vitesse coûtent plus cher à l'achat, et elles atteignent des vitesses plus élevées qu'un rideau en PVC souple. La question pertinente est de savoir quels quais de stockage justifient le supplément, et où un rideau à moindre coût convient encore.
Là où les portes souples en PVC commencent à défaillir
La plupart des bâtiments de stockage commencent avec des portes en PVC souple, car elles sont peu coûteuses et rapides à installer. Le volume augmente ensuite, et la même porte commence à défaillir selon trois modes distincts. Aucun des trois n'apparaît sur le bon de commande.
Lorsqu'une porte de tampon froid ne peut pas se fermer assez vite, le compresseur paie pour l'écart chaque heure où l'usine fonctionne.
Le froid est le premier problème. Un rideau en PVC se rigidifie lorsque la température baisse, et ses bords se déforment contre le cadre. Le joint en position fermée s'affaiblit saison après saison, de sorte qu'une porte qui scellait de manière acceptable à la réception laisse passer l'air un an plus tard.

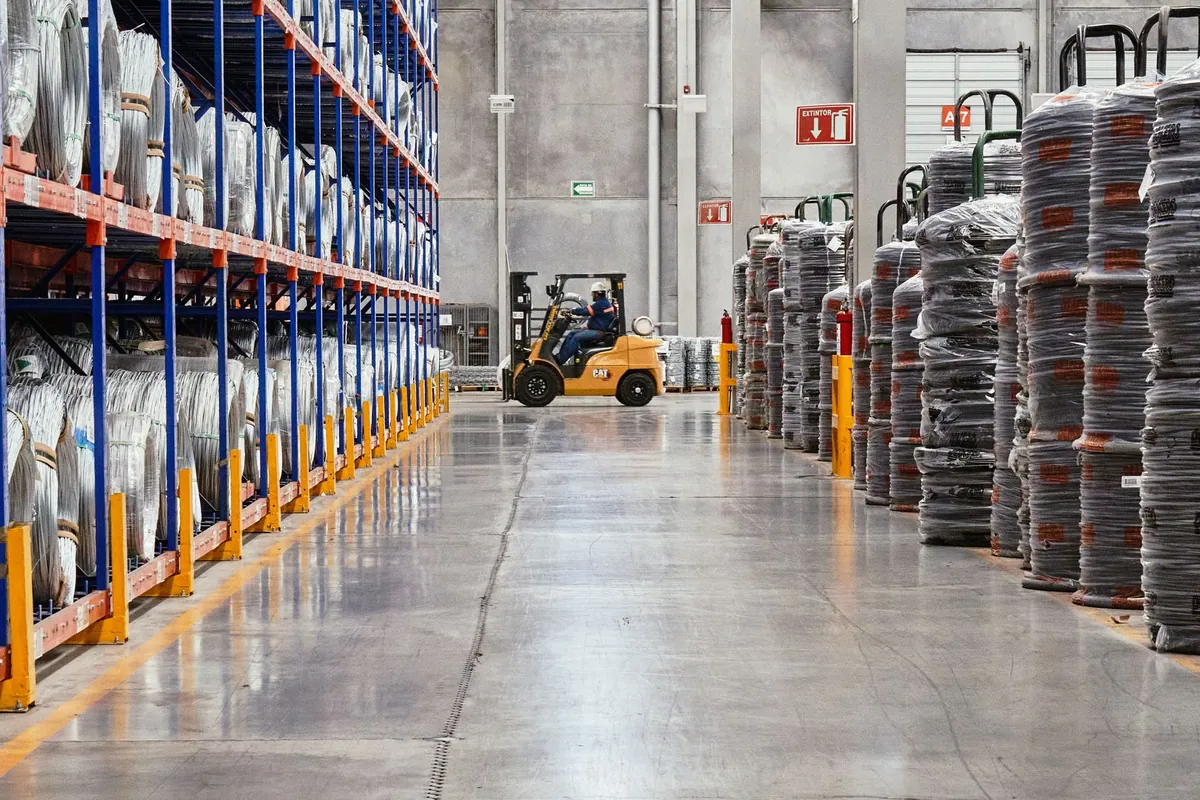

La circulation est le deuxième problème. Une porte lente forme une file d'attente de chariots élévateurs au seuil. Une seconde supplémentaire par passage est anecdotique ; quelques centaines de passages par quart de travail ne le sont pas. Le débit plafonne silencieusement à la vitesse de la porte la plus lente sur l'itinéraire.
Le vent est le troisième problème. Un rideau extérieur attrape la brise et ondule, ce qui soulève le joint de bordure et peut bloquer la porte en plein cycle. Sur un quai de chargement exposé, il s'agit d'un risque de fiabilité plutôt que d'un problème de confort.
Comment fonctionnent réellement les portes roulantes rigides

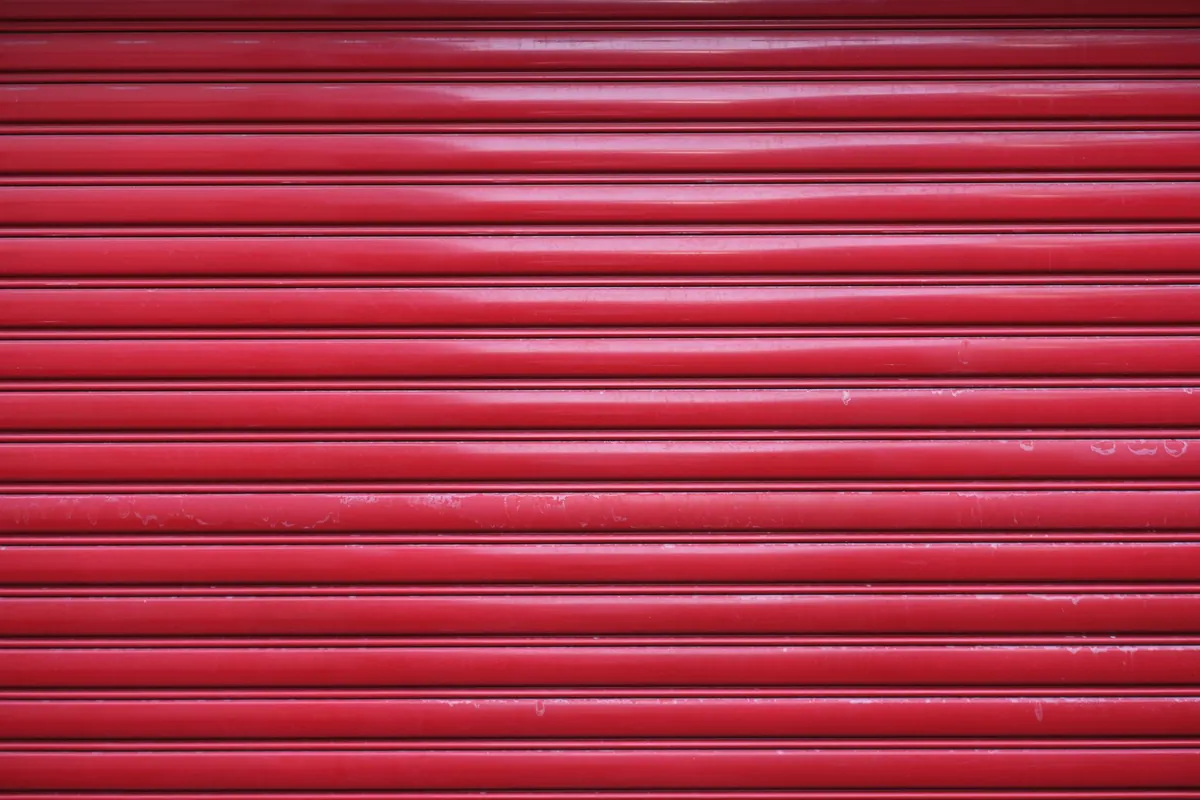

Une porte roulante rigide haute vitesse remplace le rideau par des panneaux isolés massifs. Ces panneaux courent dans une piste en spirale et s'enroulent au-dessus de l'ouverture. Comme les panneaux ne glissent jamais contre les guides, la porte peut cyclera rapidement sans déchirer ses bords.
Les composants sont simples, et chacun mérite sa place.
- Panneau rigide
- Aluminium double couche autour d'un cœur de polyuréthane, typiquement épais d'environ 40 mm.
- Piste spirale
- Un guide courbe qui enroule les panneaux en un enroulement compact au-dessus de l'ouverture.
- Roues anti-vent
- Roulettes espacées d'environ 220 mm dans les conceptions spirales publiées, maintenant le panneau contre la pression latérale du vent.
- Barrière thermique
- Un séparateur isolant qui empêche la chaleur de conduire directement à travers le cadre métallique.
Les alliages des panneaux comptent plus que ne le suggère la brochure. Une extrusion 6063-T5 ou 6063-T6 maintient sa forme sous flexions répétées, c'est pourquoi elle dure plus longtemps qu'une tôle fine sur un quai fréquenté.
La vitesse est l'avantage. Nos portes roulantes rigides haute vitesse s'ouvrent et se ferment entre 0,8 et 2,5 m/s, de sorte qu'un tampon froid se ferme avant que l'air froid ne dissipe le seuil. Pour les hauteurs de tête réduites, une porte rigide rapide télescopique replie le même empilement de panneaux dans moins d'espace de hauteur.
Portes roulantes rigides vs portes roulantes en PVC souple
Comparer les portes roulantes rigides haute vitesse aux rideaux en PVC souple se résume à cinq différences mesurables : structure du panneau, isolation, classe de vent, vitesse d'ouverture et domaine d'application de chaque porte. Le tableau ci-dessous met côte à côte les plages typiques publiées par les fournisseurs, et non pas une unité testée.
| Caractéristique | Porte roulante rigide | Porte en PVC souple |
|---|---|---|
| Structure du panneau | Aluminium double couche avec âme PU, environ 40 mm | Rideau simple en PVC souple |
| Isolation | 0,5 à 1,2 W/m²K | 3,5 à 5,5 W/m²K |
| Classe de vent | Jusqu'au niveau 12 | Niveau 3 à 6 |
| Vitesse d'ouverture | 0,8 à 2,5 m/s | 0,6 à 2,0 m/s |
| Joint périmétrique | Brosse mécanique, caoutchouc et bord lesté | Uniquement pression de contact |
| Meilleur usage | Quais externes et tampons grand froid | Cloisons internes et zones piétonnes |
L'écart est réel, mais il n'est pas uniforme. À travers les données fournisseurs publiées, les panneaux rigides isolent bien mieux et résistent plus au vent. Les deux familles se chevauchent sur la vitesse, et une porte rigide atteint encore l'extrémité supérieure la plus élevée.
L'étanchéité est la différence la plus discrète. Une porte rigide ferme le métal contre un joint mécanique, donc le périmètre est positif. Un rideau ferme par simple pression de contact, et cette pression s'estompe avec le vieillissement du matériau.
Si la porte est située en intérieur et ne voit jamais le vent, le choix se réduit à tissu vs portes rapides spirales plutôt que rigide vs flexible.
Performance thermique dans le stockage froid
L'isolation est là où les portes roulantes rigides haute vitesse se rentabilisent. Les données fournisseurs publiées pour cette classe placent un panneau isolé rigide à 0,5 à 1,2 W/m²K, contre 3,5 à 5,5 W/m²K pour un rideau en PVC. Une valeur U plus faible signifie moins de chaleur traverse chaque mètre carré à la même différence de température.
Le matériau de l'âme explique l'écart. Les chiffres publiés placent la mousse polyuréthane près de 0,022 à 0,028 W/mK, de sorte qu'un panneau de 60 mm peut atteindre 0,5 W/m²K. Pour référence, nos propres portes sectionnées isolées atteignent 0,33 W/m²K. Ce chiffre appartient à la ligne sectionnée plutôt qu'à cette porte spirale, et il montre ce qu'un panneau isolé épais peut faire.
La différence de température décide de l'importance de cet écart. Maintenir -20 °C à l'intérieur contre +20 °C à l'extérieur, et l'écart de 40 °C transforme n'importe quel écart de valeur U en charge continue du compresseur. Les plages fournisseurs placent certaines portes rigides de -40 °C à +60 °C, les rideaux souples plus proches de -20 °C à +50 °C.
La condensation raconte l'histoire en premier. Lorsque l'air chaud rencontre un bord froid mal étanche, il perle puis gèle. La solution est un joint étanche efficace, pas un panneau plus épais.
Quelle charge de vent une porte de stockage doit-elle supporter ?
La performance externe est une question de normes, pas de marketing. En Europe, l'EN 12424 classe une porte selon la pression du vent qu'elle doit supporter et la flèche qui lui est autorisée. En Amérique du Nord, on utilise plutôt la classification ANSI/DASMA.
Lisez trois chiffres ensemble lorsque vous comparez les offres :
- Pression de vent nominale : la pression que la porte supporte en service normal.
- Pression de vent ultime : la pression qu'elle surmonte sans dommage structurel.
- Limite de flèche : le mouvement du panneau autorisé, souvent défini comme une fraction de la hauteur.
Une fiche de test publiée par un fournisseur pour une porte spirale indique une pression nominale de -0,5 kPa, une flèche inférieure à L/180 et une résistance à 3,5 kPa. Cette fiche classe la porte en catégorie 3 selon la norme distincte G/T302-2011, elle n'est donc pas directement comparable avec une classe EN 12424. Nos portes spirales rigides sont certifiées classe 5, équivalent au Beaufort 12. À titre de repère, un typhon force 12 produit environ 0,8 kPa.

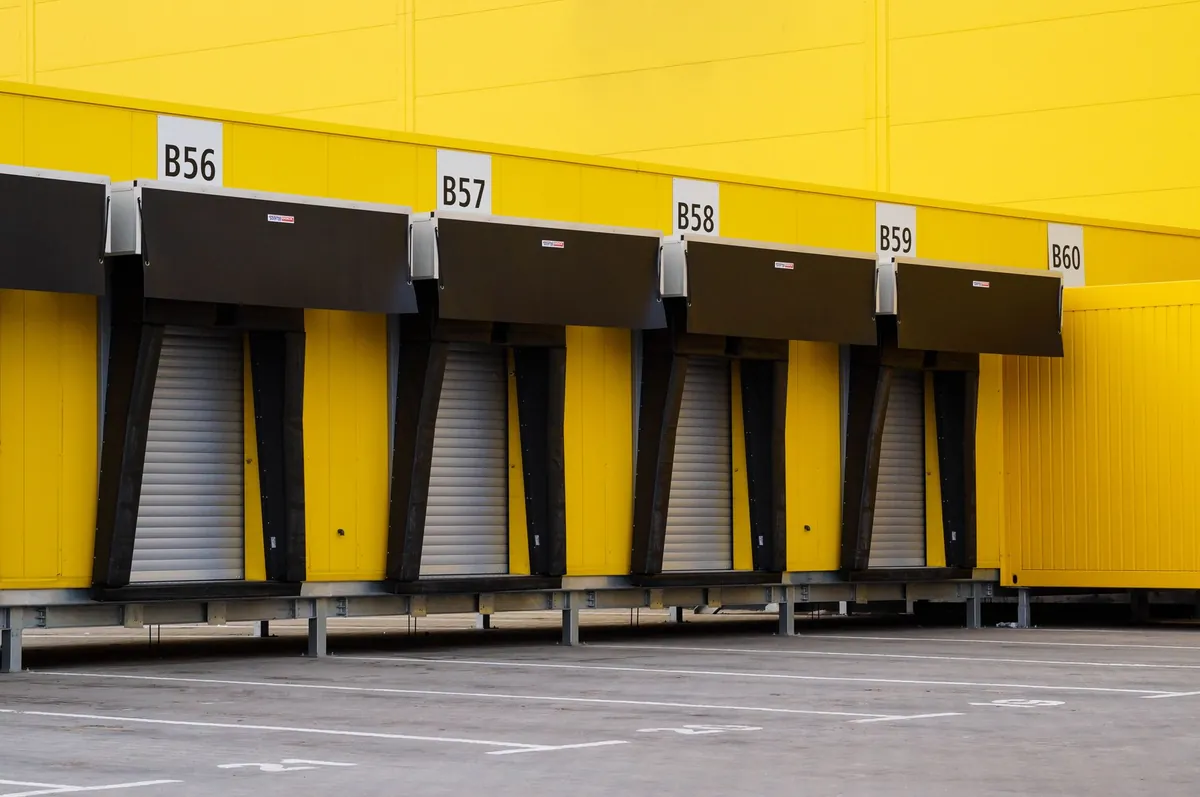

La taille de l'ouverture détermine la classe. Une ouverture plus large ou plus haute capte plus de vent, de sorte qu'une baie qui passe le test interne peut encore nécessiter une voie renforcée à l'extérieur. Des rouleaux anti-vent sur toute la hauteur empêchent le panneau de voiler sous cette charge.
Les dossiers d'essai doivent accompagner la porte. Voyez comment les portes rigides haute vitesse sont certifiées et testées avant d'approuver la prétention au vent d'un fournisseur.
Sécurité, commandes et durabilité des cycles
Une porte motorisée qui effectue des milliers de cycles par jour nécessite des dispositifs de sécurité indépendants de la surveillance de l'opérateur. Les rideaux lumineux et les photocellules doivent couvrir l'ouverture, et une bande de sécurité doit couvrir la face de fermeture.
La qualité de commande se voit dans le mouvement. Un entraînement servo avec une courbe d'accélération contrôlée démarre et arrête le panneau en douceur, ce qui protège les charnières et la voie. Le détecteur radar ou à boucle permet à la porte de distinguer un chariot élévateur d'un piéton.
La durabilité est une spécification, pas une promesse. Nos actionneurs sont notés IP65, et les données publiées de service pour cette classe de portes dépassent 1 500 cycles par jour. Chaque élément ci-dessous mérite sa propre ligne dans le dossier de soumission.
Rideau lumineux et photocellule
Un rideau lumineux ou une photocellule doit couvrir toute l'ouverture, afin qu'une charge stoppée ne se retrouve jamais dans la trajectoire de la porte.
Bande de sécurité sur la face de fermeture
Le bord inférieur est équipé d'une bande de contact qui inverse le panneau dès qu'il rencontre un obstacle.
Déverrouillage manuel d'urgence
Un débrayage manuel permet au personnel d'ouvrir la porte en cas de panne de courant, lorsque l'entraînement ne peut pas la déplacer.
Entraînement servo et accélération
Un entraînement servo avec une courbe d'accélération contrôlée démarre et arrête le panneau en douceur, protégeant les charnières et la voie.
Capacité de cycles et garantie
Demandez une capacité journalière de cycles indiquée et une garantie correspondante : deux ans sur le corps, trois ans sur l'actionneur, cinq ans sur un moteur servo.
Les portes motorisées sont des équipements de travail, la maintenance est donc une obligation légale sur de nombreux marchés. Le guide HSE sur les équipements de travail et les machines est un point de départ utile pour un régime de maintenance.
Quelle porte convient à votre centre de stockage
La décision suit trois critères : où se situe l'ouverture, à quelle température elle fonctionne et quelle est la fréquence de cycles. Faites correspondre ces éléments et le type de porte se choisit généralement de lui-même.
| Zone de stockage | Emplacement de l'ouverture | Mission | Porte recommandée |
|---|---|---|---|
| Congélateur et zone tampon | Interne entre zones | Très élevé, froid intense | Porte roulante rigide |
| Manutention d'aliments réfrigérés | Interne ou externe | Élevé, rinçage haute pression | Porte roulante rigide |
| Entrepôt à température ambiante | Cloison interne | Modéré | Porte en PVC souple |
| Quai de chargement externe | Extérieur, exposé | Élevée, vent et sécurité | Porte roulante rigide |
| Couloir piétonnier ou propre | Interne | Très élevée, faible trafic | Porte en PVC souple |
Nous choisirions toujours un store souple pour une cloison intérieure ou un couloir piétonnier propre. Il est rapide, peu coûteux et facile à réparer. Pour une baie extérieure, une zone de congélation profonde ou un magasin à haute sécurité, la porte rigide l'emporte sur les chiffres qui dépassent la facture.
Si vous comparez une porte rigide à un store roulant classique, les compromis diffèrent de la comparaison avec le PVC. Porte rapide versus store roulant tranche ce choix distinct.
Une bonne maintenance garantit la fiabilité de chaque porte. Les notes HSE sur l'entretien sécurisé des équipements de travail s'appliquent aux portes motorisées autant qu'à toute autre machine.
Questions fréquentes sur les portes roulantes rigides
Les portes rapides rigides sont-elles meilleures que les portes rapides en PVC pour les chambres froides ?
Pour les buffers de congélation et de réfrigération, oui. Les valeurs publiées placent les panneaux rigides entre 0,5 et 1,2 W/m²K contre 3,5 à 5,5 W/m²K pour le PVC. Une porte rigide réduit les apports de chaleur par conduction et conserve sa forme lorsque les températures varient.
À quelle classe de charge du vent une porte rapide roulante rigide doit-elle répondre ?
Adaptez la classe à l'ouverture. La norme EN 12424 classe la porte en fonction de la pression nominale et de la déflexion qu'elle doit supporter, et les baies extérieures exposées nécessitent généralement une classe plus élevée que les portes intérieures. Nos portes rigides spiraes atteignent la Classe 5, soit le niveau 12 sur l'échelle de Beaufort.
À quelle vitesse les portes roulantes rigides à grande vitesse s'ouvrent-elles ?
Nos portes roulantes rigides s'ouvrent et se ferment entre 0,8 et 2,5 m/s. Les panneaux rigides atteignent l'ouverture complète suffisamment vite pour maintenir une zone tampon de chambre froide sans longues périodes de porte ouverte.
Quelles normes s'appliquent aux portes roulantes rigides et à leurs actionneurs ?
La norme EN 13241 couvre le produit porte, la EN 12453 la sécurité des portes motorisées et la EN 12424 la classe les charges du vent. Nos portes sont fournies avec les documents de qualité ISO 9001:2015 et la documentation de conformité CE EN 13241.
Les portes rigides ralentissent-elles le trafic des chariots élévateurs par rapport aux portes en PVC ?
Non. Les portes rigides atteignent 0,8 à 2,5 m/s, contre les 0,6 à 2,0 m/s typiques des rideaux en PVC, ce qui réduit l'attente d'un camion à une porte rigide. Un rideau battant bloque également le trafic au niveau du seuil.
