Un abridor de garaje automático es uno de los aparatos electromecánicos más utilizados en propiedades residenciales y comerciales modernas. En promedio, una puerta de garaje residencial se abre y cierra de 1.500 a 2.500 veces al año, sirviendo como entrada principal para más del 70 % de los propietarios de viviendas suburbanas. Sin embargo, a pesar de su uso diario, el funcionamiento real, los componentes internos y los principios de ingeniería detrás de un abridor de techo son ampliamente malinterpretados.
Un mito extendido es que el motor del abridor eléctrico levanta físicamente todo el peso de la puerta, de 150 a 400 libras. En realidad, un abridor eléctrico actúa como regulador de precisión y controlador de guía. El esfuerzo pesado lo realizan los muelles de contrapeso de alta tensión, mientras que la unidad de potencia motorizada proporciona el par de arranque controlado, el recorrido direccional, la monitoreo electrónico de seguridad y el bloqueo de seguridad. Esta guía completa explica cómo funcionan los abridores, sus sistemas de transmisión principales, tecnologías de motor, normas de seguridad y criterios de selección.
Conclusiones clave de ingeniería:
- Los muelles levantan, los motores guían: Los muelles de contrapeso compensan del 90 % al 95 % de la masa de la puerta. El abridor solo ejerce de 10 a 20 libras de fuerza para iniciar y controlar el movimiento.
- Los motores de CC dominan los abridores modernos: Los motores de CC sin escobillas (BLDC) de 24 V ofrecen un funcionamiento más silencioso (<55 dBA), desaceleración con arranque/parada suaves e integración perfecta de batería de respaldo en comparación con los motores de inducción de CA heredados.
- El tipo de transmisión dicta el ruido: Las correas de poliuretano reforzadas con acero ofrecen un funcionamiento casi silencioso para espacios habitables sobre garajes, mientras que las cadenas de acero pesado brindan máxima durabilidad para garajes desmontados sin aislamiento.
- Sistemas de seguridad obligatorios: Los abridores modernos deben cumplir con UL 325 y los mandatos regionales (como los requisitos de batería de respaldo de California SB 969) con mecanismos de reversión automática monitoreados de doble punto.
¿Qué hace realmente un abridor de puerta de garaje? (La verdad sobre el contrapeso)
Para entender un abridor de puerta de garaje, primero debe mirar el sistema de contrapeso. Ya sea que la puerta de garaje esté hecha de aluminio ligero sin aislamiento o de roble macizo pesado, la puerta está suspendida por resortes de torsión de alta resistencia o resortes de extensión montados a los lados que almacenan energía potencial mecánica cuando la puerta está cerrada.
Cuando están enrollados y calibrados correctamente, estos resortes contrarrestan el peso de la puerta de manera tan perfecta que una persona puede levantar fácilmente una puerta de 300 libras con una mano usando solo de 10 a 15 libras de esfuerzo físico. El abridor eléctrico cumple tres funciones vitales:
- Superar la inercia: Entregar un par inicial controlado para sacar la puerta de su posición de reposo estacionaria.
- Regulación de velocidad y posición: Mantener una velocidad de desplazamiento constante (típicamente de 7 a 9 pulgadas por segundo) y desacelerar suavemente en los límites de recorrido para evitar golpes bruscos.
- Seguridad y bloqueo positivo: Bloquear el carro de tracción o activar una reducción de engranaje mecánico interna que evita que los intrusos abran la puerta manualmente desde el exterior.

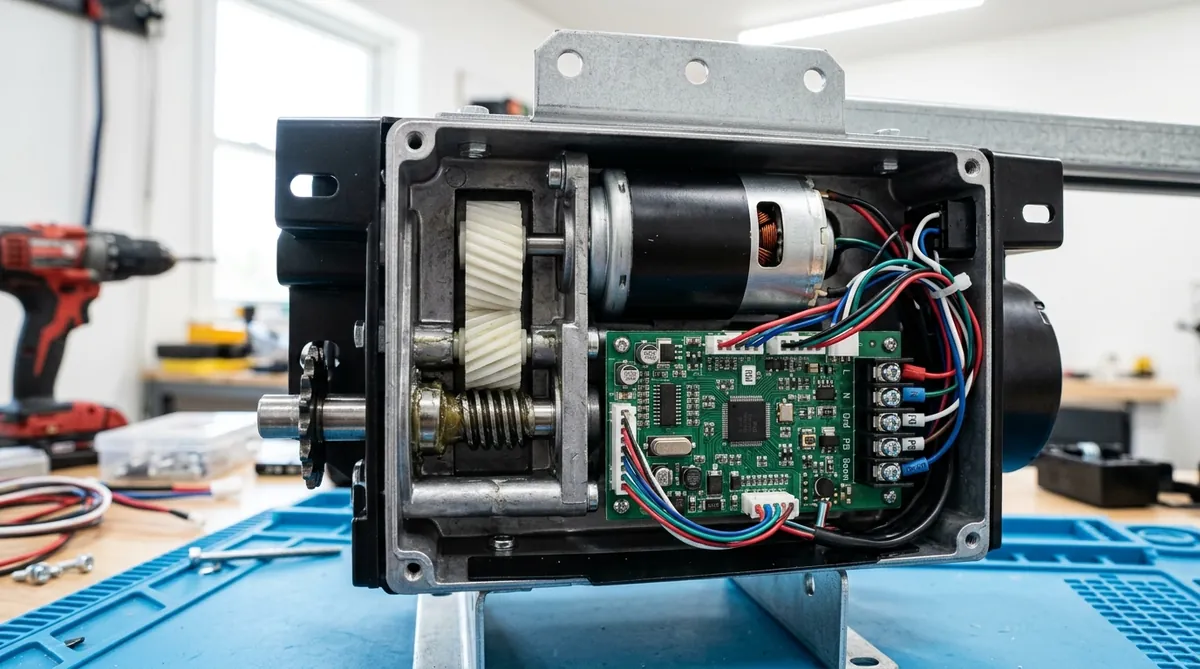

Los 6 componentes principales de un abridor de puerta de garaje elevado
Un abridor elevado automatizado es un sistema electromecánico integrado que consta de seis subsistemas primarios:
- 1. Unidad de potencia del motor eléctrico: La carcasa central que contiene el motor eléctrico (CA o CC), protección contra sobrecarga térmica y una caja de engranajes de reducción interna (típicamente un engranaje de tornillo sin fin de acero que acciona un engranaje helicoidal compuesto) que convierte la rotación de alta velocidad del motor en potencia de tracción de alto par.
- 2. Estructura de la viga y conjunto de accionamiento: Un riel de acero rígido en T, doble T o canal C de varias piezas que se extiende desde el motor hasta el dintel de la pared frontal. Soporta el medio de accionamiento (cadena, correa de goma o tornillo de acero roscado) y guía el carro deslizante.

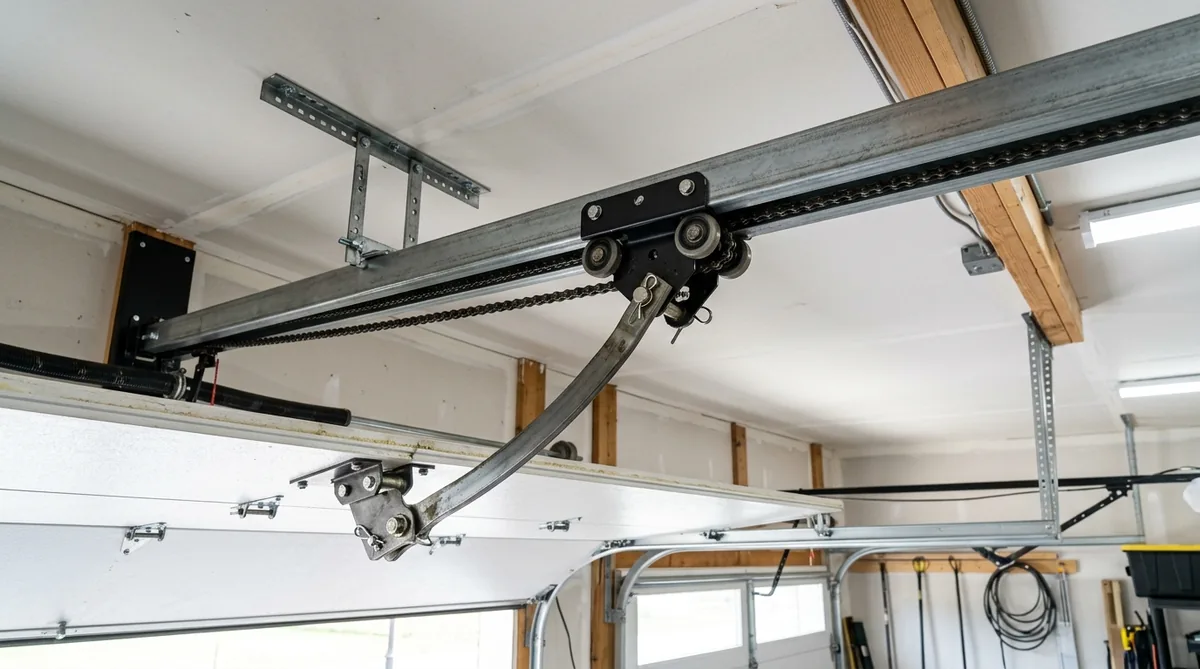

- 3. Carro de deslizamiento y varilla de conexión: Un transbordador deslizante que se desplaza a lo largo del riel. Se conecta al panel superior de la puerta mediante una varilla de tiro de acero ajustable (brazo en J) e incluye un cable de desconexión mecánica para el funcionamiento manual durante cortes de energía.
- 4. Placa lógica de control electrónico: El cerebro microcontrolador que procesa señales de controles remotos inalámbricos, consolas de pared y sensores de seguridad. Gestiona los límites de recorrido ópticos, la detección dinámica de fuerza electrónica y la conectividad de hogar inteligente.
- 5. Sensores de protección contra atrapamiento óptico (ojos fotoeléctricos): Unidades de transmisor y receptor de infrarrojos montadas a 6 pulgadas sobre el suelo del garaje, a través de la abertura, para proyectar un haz de seguridad invisible.
- 6. Consola de control de pared y mandos inalámbricos: Paneles de pared multifunción con iluminación activada por movimiento, interruptores de modo de bloqueo y transmisores de radio inalámbricos de código rodante (generalmente operando en frecuencias de 310/315/390 MHz).

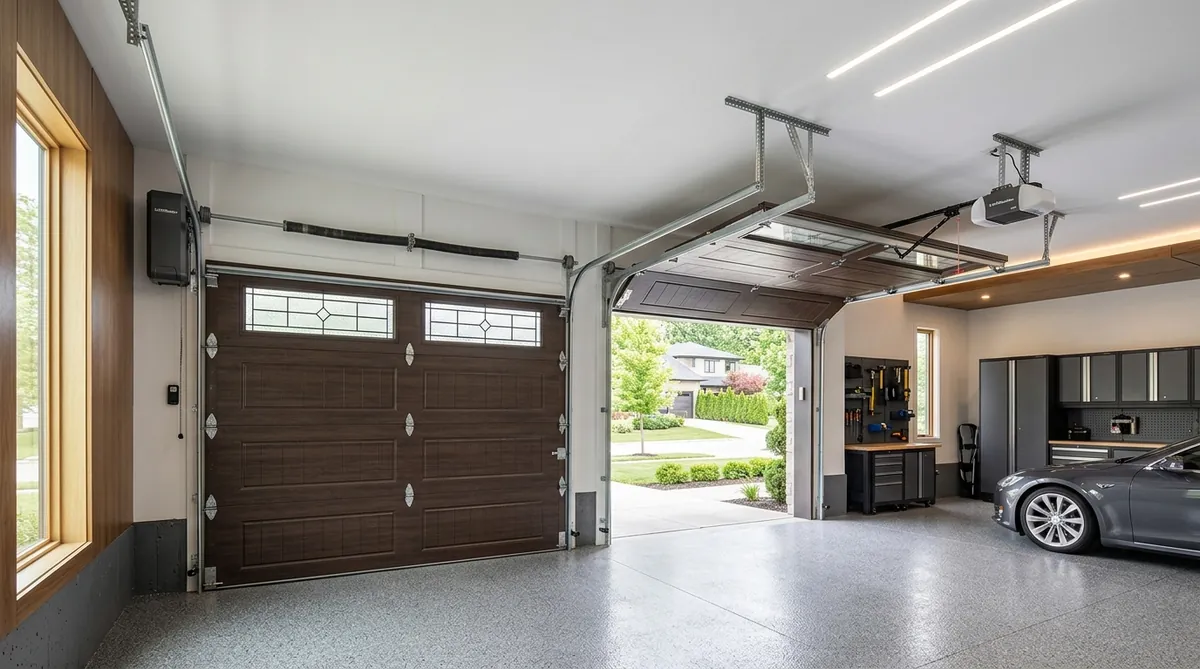

Comparación de tipos de accionamiento: correa, cadena, tornillo y eje de montaje lateral
Seleccionar la configuración de accionamiento adecuada afecta directamente los niveles de ruido, los requisitos de mantenimiento a largo plazo y el espacio libre dentro del garaje.
| Mecanismo de Transmisión | Ruido Acústico (dBA) | Nivel de mantenimiento | Mejor aplicación |
|---|---|---|---|
| Accionamiento por correa (reforzada con acero) | Ultra silencioso (<52 dBA) | Bajo (No requiere lubricación) | Garajes adjuntos con dormitorios directamente encima o adyacentes |
| Cadena (Cadena de rodillos completa) | Moderado (65 – 72 dBA) | Medio (Lubricación y tensión anual de la cadena) | Garajes independientes, puertas de macizo pesadas, compradores conscientes del coste |
| Tornillo sinfín (Rosca directa) | Moderado (58 – 65 dBA) | Bajo (Grasa de litio periódica en la varilla) | Regiones con temperaturas constantes, puertas dobles anchas para dos coches |
| Eje de montaje en pared | Ultra silencioso (<50 dBA) | Bajo (Acoplamiento directo del eje) | Vías de elevación alta, techos de catedral/bóveda, preservación del almacenamiento elevado |
Tipos de motor: AC Induction vs. Motores de CC sin escobillas de 24 V
El motor eléctrico interno es el corazón de la unidad de potencia del abridor. En la última década, la industria de automatización de puertas de garaje ha pasado de los motores de CA de inducción heredados a sofisticados motores de CC sin escobillas (BLDC) de 24 V.
Motores de inducción de CA (110V/220V): Los motores de inducción monofásicos utilizan un condensador de arranque para generar par de rotación. Funcionan a una velocidad de rotación fija (típicamente 1.725 RPM) con un perfil de funcionamiento de encendido/apagado. Al activarse, un motor de CA arranca con un tirón mecánico brusco y se detiene abruptamente en el interruptor de límite. Aunque son extremadamente robustos y simples, los motores de CA producen un zumbido vibratorio notable a través de la estructura del techo.

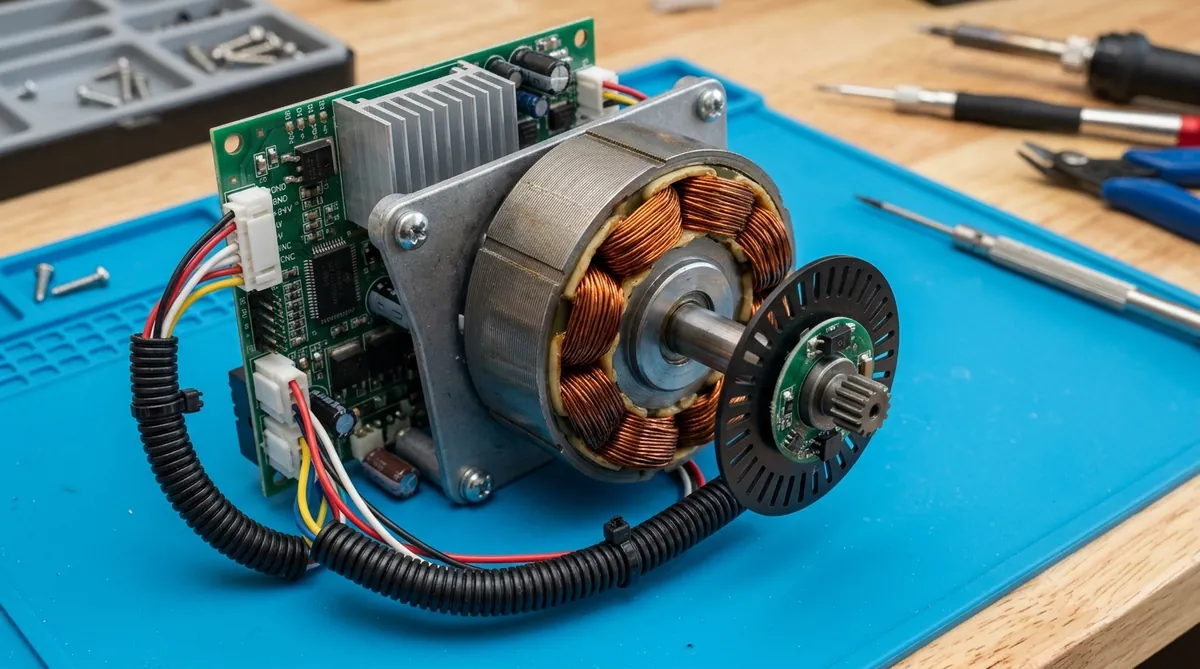

Motores de CC sin escobillas de 24V: Los motores de CC utilizan imanes permanentes de neodimio y conmutación electrónica. Ofrecen ventajas operativas distintivas:
- Velocidad variable y arranque/parada suaves: El microprocesador acelera gradualmente el motor durante el primer pie de recorrido y reduce la velocidad antes del contacto con el suelo, eliminando golpes secos y extendiendo la vida útil de los resortes/bisagras.
- Reserva de batería perfecta: Dado que el motor funciona nativamente con corriente continua de 24V, se integra directamente con módulos de respaldo de batería sellada de plomo-ácido o litio de 12V/24V internos durante cortes de energía.
- Monitoreo dinámico de fuerza: El controlador del motor muestrea el consumo de corriente miles de veces por segundo. Si una obstrucción crea una resistencia que excede un umbral preestablecido, el motor invierte su marcha en milisegundos.
Características de seguridad y estándares legales: Auto-Reversa, Sensores Fotoeléctricos y Reserva de Batería
Debido a que una puerta de garaje es el objeto móvil más pesado en una estructura residencial, los abridores automáticos están regulados por estrictos mandatos de seguridad diseñados para evitar aprisionamiento y lesiones.
Bajo el estándar federal UL 325 (y el estándar europeo CE EN 12453), todos los abridores automáticos fabricados después de 1993 deben incorporar sistemas duales independientes de protección contra aprisionamiento:
- Reversa mecánica por contacto: Si la puerta descendente golpea un objeto de al menos 1,5 pulgadas de alto (como un tablón de 2×4 colocado plano en el suelo), la unidad de potencia debe detectar la resistencia e invertir el movimiento de la puerta hasta la apertura total en 2 segundos.

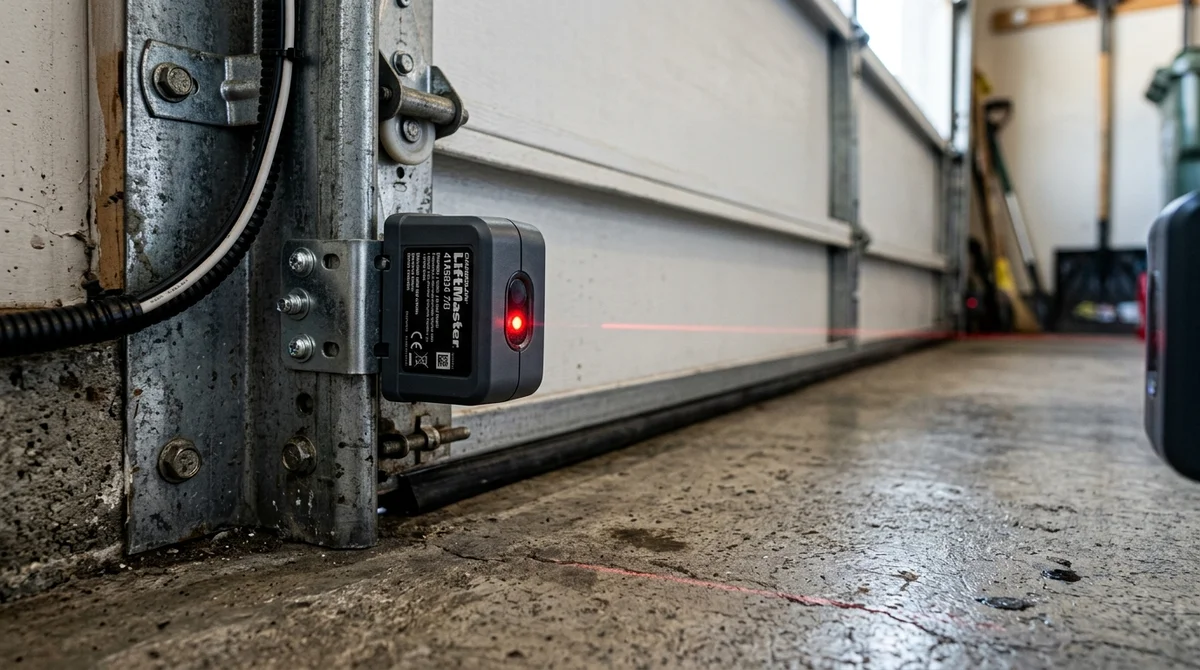

- Sensores fotoeléctricos sin contacto: Sensores infrarrojos monitoreados montados a no más de 6 pulgadas sobre el suelo deben proyectar un haz ininterrumpido a través del umbral. Si un niño, mascota o vehículo interrumpe el haz mientras la puerta se está cerrando, el abridor se detiene instantáneamente e invierte el recorrido.
- Mandato de California SB 969: En respuesta a evacuaciones por incendios forestales donde los cortes de luz atraparon a residentes, California promulgó la SB 969 requiriendo que todos los abridores de puerta de garaje residencial nuevamente instalados incluyan un sistema de respaldo de batería integrado capaz de operar la puerta durante un fallo del servicio eléctrico.
Cómo dimensionar un abridor para su puerta: Guía de potencia y fuerza
Elegir la potencia del motor correcta asegura la confiabilidad a largo plazo y previene el desgaste prematuro de los engranajes o los disparos por sobrecarga térmica.
| Tamaño y material de la puerta | Peso aproximado | Potencia mínima | Especificación recomendada del abridor |
|---|---|---|---|
| Acero para un coche (8×7 o 9×7 sin aislamiento) | 75 – 120 lbs | 1/2 HP o 500N | 1/2 HP DC Correa o Cadena |
| Doble Puerta de Acero Aislado (16×7 o 16×8) | 150 – 240 lbs | 3/4 HP o 800N | 3/4 HP DC Equivalente de Correa con Respaldo de Batería |
| Carriage House de madera maciza o vidrio/aluminio | 280 – 450+ libras | 1 HP a 1-1/4 HP | 1-1/4 HP (1200N) cadena de servicio pesado o montaje de pared en eje |
| Seccional comercial / acero laminado (12×12+) | 400 – 1000+ lbs | 1.5 HP a 2+ HP | Operador industrial de eje de servicio continuo trifásico |

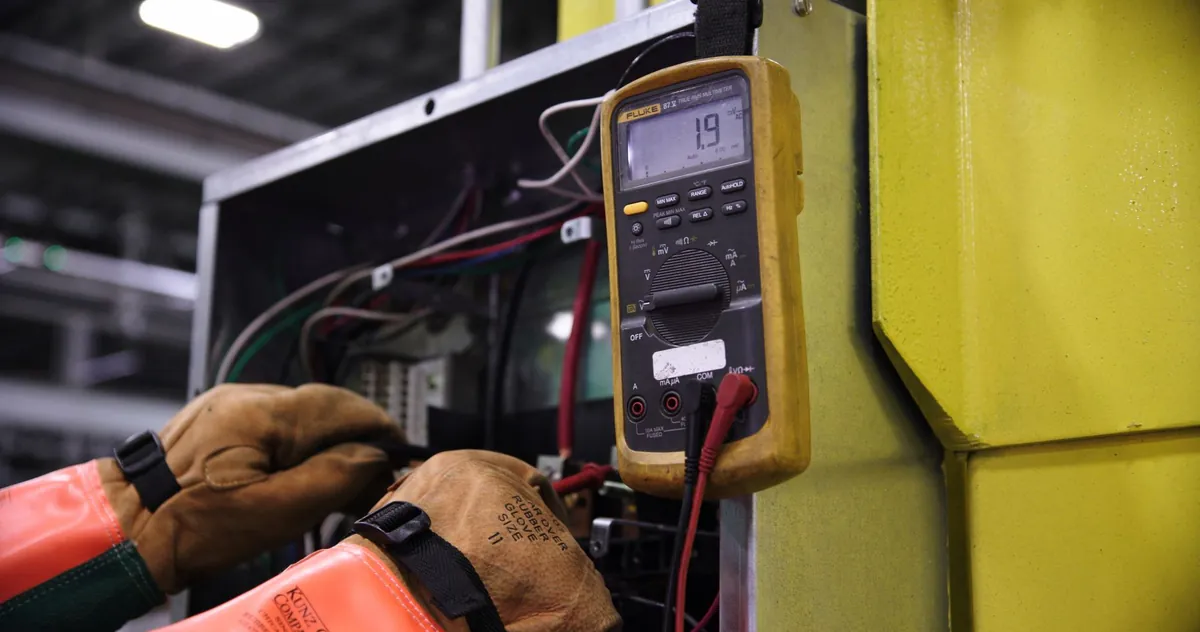

Problemas comunes del abridor y soluciones de solución de problemas para contratistas
Cuando un abridor automático de puerta de garaje falla, el diagnóstico sistemático puede distinguir entre desalineaciones eléctricas menores y fallas mecánicas graves.
| Síntoma observado | Causa raíz probable | Acción correctiva recomendada |
|---|---|---|
| La puerta se abre por completo pero no cierra (las luces parpadean 10 veces) | Desalineación del sensor fotoeléctrico, lentes sucias u haz infrarrojo obstruido | Limpie los lentes de los sensores y ajuste las mariposas hasta que los LED de envío ámbar y recepción verde brillen de forma continua sin parpadeos. |
| El motor zumba durante 2–3 segundos, pero la puerta no se mueve | Resorte de torsión roto, perno de deslizamiento bloqueado o engranaje de accionamiento de nylon desgastado | Tire de la cuerda de liberación de emergencia para probar el equilibrio manual de la puerta. Si la puerta está extremadamente pesada, reemplace el resorte roto antes de usar el abridor. |
| La puerta golpea el suelo e invierte inmediatamente hacia la posición abierta | Límite de descenso ajustado demasiado abajo, activando la resistencia de fuerza contra el suelo | Gire el tornillo de ajuste del límite de descenso en sentido antihorario o reprogramar el límite de recorrido electrónico digital para que la puerta selle suavemente contra el suelo. |
| Los controles remotos solo funcionan a menos de 5 pies (1,5 metros) del garaje | Interferencia de radiofrecuencia (RFI) de bombilla LED o batería débil del control remoto | Reemplace las bombillas LED residenciales estándar en la unidad de potencia con bombillas LED clasificadas para puertas de garaje con blindaje y reemplace las celdas de litio CR2032 del control remoto. |
Preguntas frecuentes sobre los abridores de puertas de garaje
¿Cuál es la función principal de un abridor de puerta de garaje?
La función principal de un abridor eléctrico es regular, guiar y bloquear el movimiento de la puerta. El peso muerto pesado de la puerta es elevado por los resortes de contrapeso, mientras que el abridor proporciona par de arranque, regulación de velocidad, inversión de seguridad automática y bloqueo seguro.
¿Cuál es el tipo de abridor de puerta de cochera más silencioso?
Los abridores de puerta de garaje con correa alimentados por motores de CC sin escobillas de 24 V son los sistemas de techo más silenciosos, funcionando a menos de 52 dBA. Los abridores de eje de montaje en pared de transmisión directa también son prácticamente silenciosos porque eliminan por completo las vibraciones del riel del techo.
¿Cuánto suelen durar los abridores de puertas de garaje?
Los abridores de puertas de garaje residenciales de calidad tienen una vida útil promedio de 10 a 15 años (aproximadamente 15,000 a 25,000 ciclos). La lubricación regular de los rodillos de la puerta, el equilibrado adecuado de los resortes y el uso de motores de CC de arranque suave pueden extender la vida útil del abridor más allá de los 15 años.
¿Puedo reemplazar un abridor de puerta de garaje yo mismo?
Sí, un propietario práctico puede reemplazar un abridor de puerta elevada utilizando herramientas manuales básicas en 3 a 5 horas. Sin embargo, el mantenimiento o el ajuste de los muelles de contrapeso de torsión de alta tensión es peligroso y siempre debe ser realizado por un técnico de puertas capacitado.
¿Por qué mi abridor de puerta de garaje se invierte antes de tocar el suelo?
La inversión prematura casi siempre se debe a ojos fotoeléctricos de seguridad desalineados, lentes sucias o un ajuste de fuerza de bajada excesivamente sensible. Si el haz infrarrojo se interrumpe momentáneamente o la fricción del carril excede el límite de fuerza, el abridor invierte por seguridad.
