Navegar por las normativas de puertas contra incendio para salas limpias requiere conciliar los códigos de seguridad contra incendios con los mandatos de higiene cGMP. Los ingenieros de instalaciones de salas limpias deben aislar compartimentos contra incendio sin introducir núcleos minerales que desprendan partículas, juntas intumescentes expuestas ni reborde no higiénico en las superficies a través de los entornos de procesamiento clasificados.
Nuestro equipo de producción ensambla cada variante discutida aquí, y las diferencias se hacen evidentes mucho antes de que lo haga la garantía.
- Normativas internacionales de resistencia al fuego para entornos controlados
- Ingeniería de higiene enrasada con núcleos de puertas con clasificación contra incendio
- Integración de cristalería de visión y herrajes de barrera contra incendio
- Anulaciones de interbloqueo de salida de emergencia y circuitos fail-safe
- Matriz técnica de ingeniería de puertas contra incendio para salas limpias
- Solicitar consultoría de ingeniería para soluciones de barrera contra incendio en salas limpias
Normativas internacionales de resistencia al fuego para entornos controlados
Las instalaciones industriales de salas limpias que albergan disolventes inflamables, reactores de síntesis de API o cuartos secos de baterías de iones de litio requieren compartimentalización física de barrera contra incendio. Comprender las normativas de puertas contra incendio para salas limpias evita costosas sanciones por auditoría regulatoria durante la puesta en marcha del edificio.
Requisitos de prueba de fuego a presión positiva UL 10C
En instalaciones reguladas de América del Norte, las puertas contra incendio deben lograr certificación bajo prueba de fuego a presión positiva UL 10C normas. A diferencia de los protocolos obsoletos de prueba de presión neutra, UL 10C establece un plano de presión neutra del horno a 40 pulgadas sobre el piso terminado dentro de los 5 minutos posteriores al inicio de la prueba.
Esta geometría de prueba somete a los dos tercios superiores de la hoja de la puerta a intensas presiones positivas de gas y temperaturas que superan los 1000°C según las curvas de horno ASTM E119. El conjunto de la puerta debe evitar la ignición y las llamas en el lado no expuesto y resistir la penetración de gases calientes alrededor de los sellos perimetrales.
Inmediatamente después de la exposición al horno, el ensamblaje de la puerta incandescente se somete a una agresiva prueba de chorro de manguera contra incendios de 30 psi. El chorro de agua ejerce severas fuerzas de choque térmico dinámico e impacto mecánico. Esta prueba confirma que el marco estructural de la puerta y el núcleo aislante permanecen firmemente anclados a la pared divisoria de la sala limpia.
La integridad estructural durante la exposición al fuego con presión positiva requiere fuertes canales de refuerzo perimetral internos de acero. Los subconjuntos de montaje del marco deben soportar la expansión térmica sin pandearse alejándose de los paneles sandwich de la pared de la sala limpia o de las envolventes estructurales de mampostería. Los marcos de puertas certificados UL 10C incorporan juntas de barrera térmica de fibra cerámica continuas. Estas barreras perimetrales evitan la transferencia térmica conductiva desde el horno directamente a los montantes de la pared divisoria.
Clasificaciones de Integridad y Aislamiento Térmico según EN 1634-1
Los proyectos cGMP europeos e internacionales evalúan el rendimiento de las puertas según las normas EN 1634-1. Este marco separa el rendimiento de la barrera en dos parámetros distintos: Integridad (E) y Aislamiento Térmico (I2).
La Integridad (E) mide la capacidad física del ensamblaje para contener llamas y gases combustibles calientes sin apertura de grietas que atraviesen el ensamblaje. Las pruebas de ignición con almohadillas de algodón y calibradores de ranura verifican que ninguna fisura supere 6 mm de ancho ni permita una combustión sostenida en el lado frío.
El Aislamiento Térmico (I2) evalúa el aumento de temperatura superficial en la cara de la sala limpia no expuesta. La prueba requiere que el aumento de temperatura promedio permanezca por debajo de 140 °C y que el aumento de temperatura pico permanezca por debajo de 180 °C por encima de los niveles ambientales.
En salas estériles que operan cerca de bahías de disolventes, los ingenieros especifican una clasificación EI2 60 o EI2 120. Esto evita que el calor radiante encienda toallas de alcohol o materiales de envasado sobre las superficies del pasillo.
Especificar una hoja de puerta no aislada (solo E) en salas farmacéuticas crea riesgos graves de flashover. En puertas para salas limpias de fabricación farmacéutica, los núcleos de lana mineral aislante evitan la transferencia de radiación térmica.
Tabla de contenidos
Como arquitectos de seguridad contra incendios y especialistas en aislamiento, evaluamos las normativas internacionales y la física de los sellos perimetrales. Armonizar las barreras contra incendios con puertas de sala limpia conformes con ISO asegura el cumplimiento tanto de seguridad personal como de limpieza.
Ingeniería de higiene enrasada con núcleos de puertas con clasificación contra incendio
Las puertas ignífugas arquitectónicas estándar incorporan tableros de yeso porosos o núcleos minerales hidratados que desprenden humedad y liberan polvo mineral durante los ciclos de presión. Diseñar puertas contra incendios para salas limpias conformes requiere técnicas especializadas de encapsulación del núcleo.

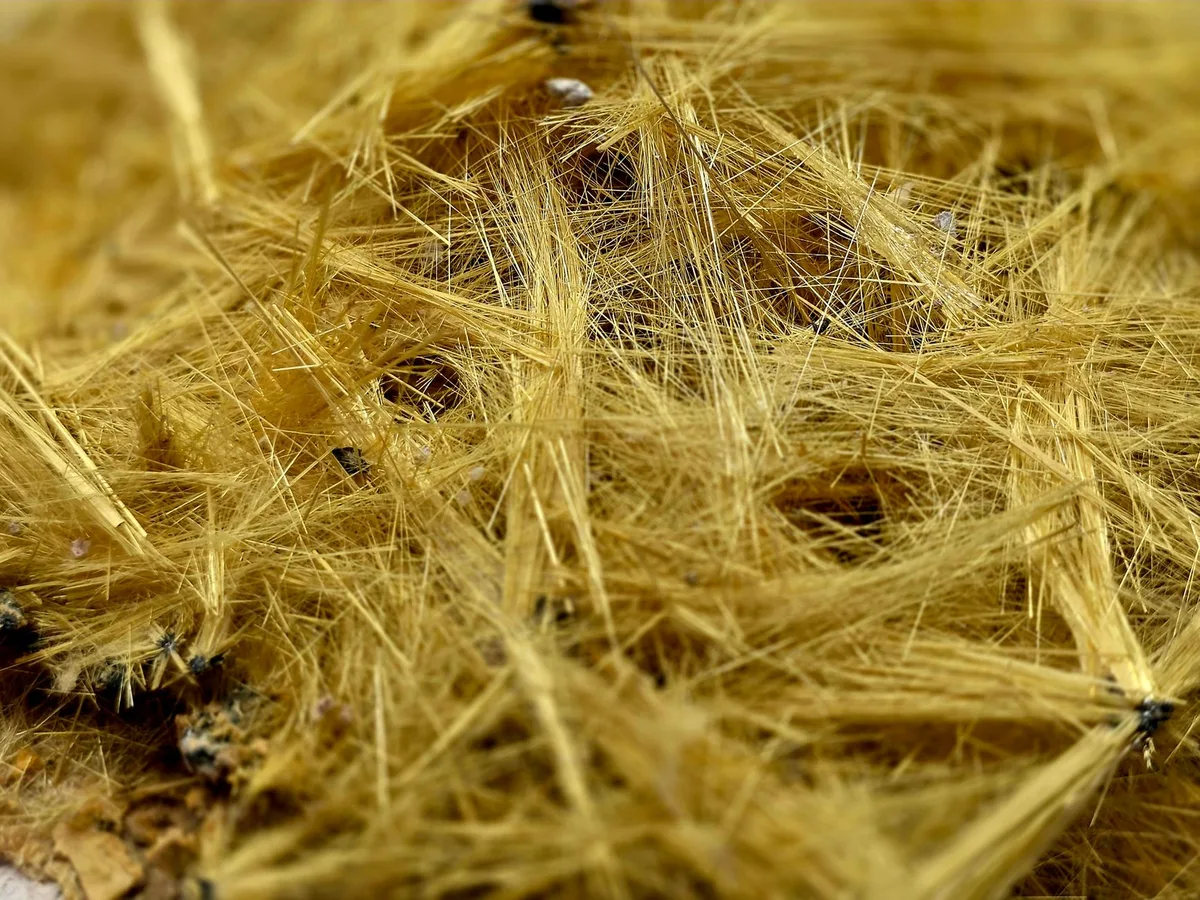

Aislamiento de Núcleo de Lana Mineral de Basalto de Alta Densidad
Las puertas ignífugas higiénicas utilizan núcleos de lana mineral de roca basáltica de alta densidad fabricados con densidades entre 120 y 150 kg/m³. Las fibras de roca basáltica poseen temperaturas de fusión naturales superiores a 1150 °C, lo que proporciona una resistencia térmica excepcional sin aglutinantes orgánicos de resina que emitan compuestos orgánicos volátiles (COV).
El material del núcleo está completamente adherido entre láminas de acero inoxidable de 1,2 mm grado 304 o 316L utilizando adhesivos de alta temperatura. Evaluar vidrio vs puertas de sala limpia metálicas demuestra por qué los ensamblajes metálicos brindan una integridad estructural superior bajo condiciones de incendio.
Esta construcción totalmente cerrada garantiza cero emisiones de partículas durante las pulsaciones continuas de diferenciales de presión. Los ensamblajes cumplen con los rigurosos requisitos de limpieza antimoladura, conformes con entornos de procesamiento de salas limpias Clase ISO 5.
El núcleo de lana mineral de basalto también ofrece una baja conductividad térmica de 0,036 W/m·K. Este rendimiento térmico estabiliza las temperaturas controladas de la sala limpia y evita la condensación por puente térmico a través de los pasillos adyacentes. Durante la fabricación automatizada, las losas de basalto se someten a fresado de precisión multi-eje. Esto crea uniones internas de lengüeta y ranura entrelazadas que eliminan las brechas de puente térmico a lo largo del núcleo aislante.

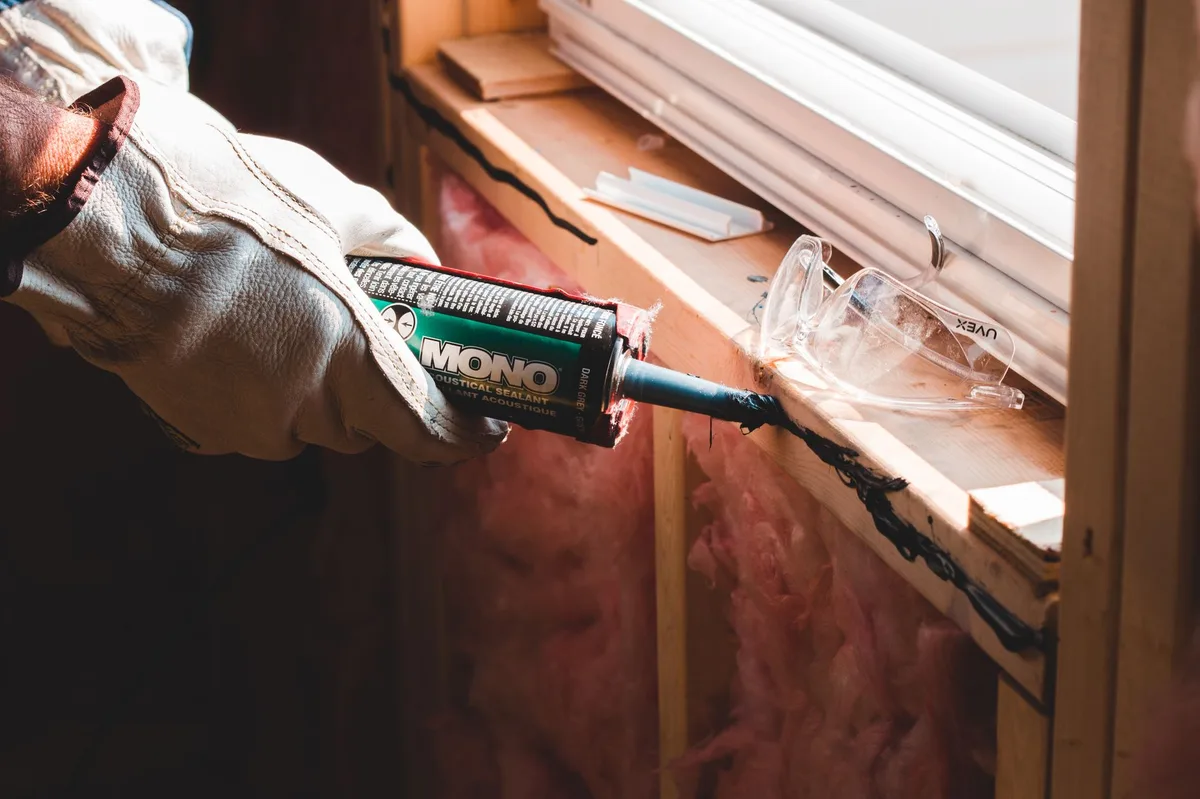

Juntas Perimetrales de Fuego y Humo Intumescentes Encapsuladas
Las puertas contra incendios tradicionales dependen de tiras selladoras intumescentes expuestas a base de grafito aplicadas a lo largo de los rebordes del marco. En las zonas farmacéuticas de lavado, los protocolos diarios de limpieza con químicos hacen que las tiras de grafito expuestas se desmenucen, creando polvo conductivo en el aire.
Las puertas contra incendios de grado sala limpia resuelven este problema encapsulando compuestos intumescentes coextruidos dentro de juntas de silicona continuas y sin costuras. Durante la operación normal de la sala limpia, el perfil de silicona exterior proporciona un sellado hermético certificado Clase 4 según EN 12426 y resiste la exposición a peróxido de hidrógeno vaporizado (VHP).
Cuando las temperaturas ambientales alcanzan los 180 °C durante un evento de incendio, el compuesto intumescente interno se activa, expandiéndose de 15 a 20 veces su volumen original. La espuma en expansión rompe la pared exterior sacrificiale de silicona y sella las brechas perimetrales, bloqueando el humo tóxico y los gases convectivos calientes.
La tecnología de coextrusión de doble elastómero une la tira intumescente de silicato sódico o grafito intercalado dentro de un manguito de silicona conforme a la FDA. Esto garantiza cero desprendimiento de partículas durante cientos de miles de ciclos de apertura y cierre de la puerta, mientras preserva la activación certificada de la barrera de seguridad personal.
Las hojas y persianas de las puertas pertenecen a la misma familia de clasificación; nuestra guía complementaria sobre contrapluertas contra incendios con clasificaciones EI descifra las letras EN 13501-2 para el lado de cortina enrollable de un plan de compartimentación.
Integración de cristalería de visión y herrajes de barrera contra incendio
La seguridad operativa exige una línea de visión supervisora clara hacia las salas de proceso automatizado. Sin embargo, la integración de paneles de visión en puertas ignífugas para salas limpias introduce desafíos significativos de radiación térmica.

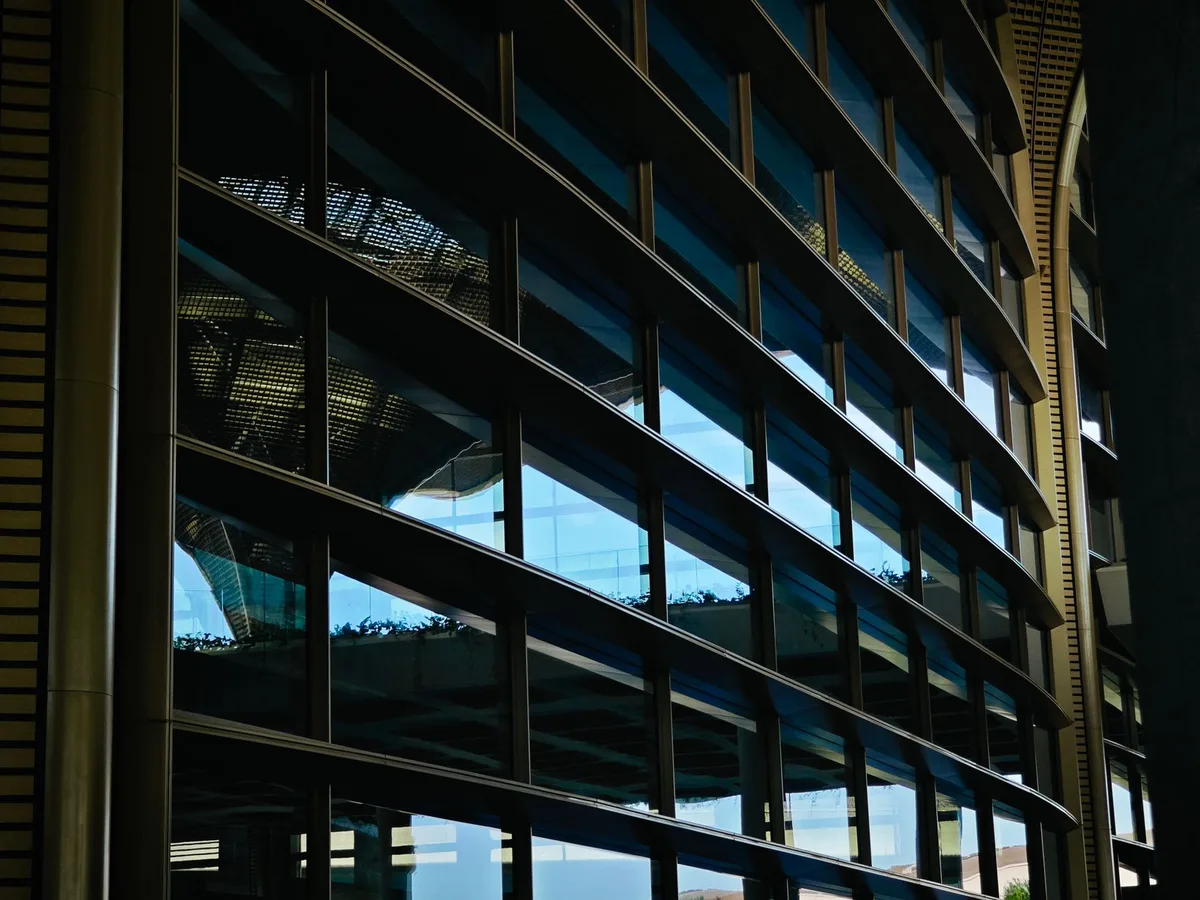

Vidrio Cortafuegos Transparente de Cerámica Pyrostop en Ventanas Empotradas
El vidrio templado estándar se desmorona en minutos tras la exposición al horno, permitiendo que las llamas ingresen a habitaciones adyacentes. Las puertas ignífugas para salas limpias integran vidrio cortafuegos transparente multicapas de cerámica, como las unidades Pyrostop.
Estas unidades de vidrio especializado cuentan con múltiples láminas de vidrio float de bajo hierro separadas por intercapas intumescentes transparentes. Bajo tensión térmica, las intercapas se espuman formando un escudo aislante opaco que bloquea tanto las llamas físicas como la transmisión de calor radiante durante hasta 120 minutos.
Para preservar la limpieza de la sala limpia, el vidrio cortafuegos se monta a nivel de la cara de la hoja de la puerta usando perfiles de retención de acero inoxidable personalizados de doble cara. Este diseño elimina repisas que acumulan suciedad y mantiene superficies lisas para limpieza.
Las unidades de vidrio cortafuegos de cerámica también proporcionan una clasificación de pérdida de transmisión acústica de Rw 40 dB. Este amortiguamiento de ruido protege a los operadores de la sala limpia de autoclaves ruidosos, compresores y equipos de manejo de aire HVAC de alta velocidad.
Cerraduras Pesadas de Cilindro y Cerradores Automáticos de Acero Inoxidable
La integridad de la barrera contra incendios depende en gran medida de la selección de herrajes mecánicos. Los mecanismos de pestillo deben soportar la distorsión térmica para evitar que las hojas de la puerta se curven alejándose del marco bajo presión positiva.
Cerraduras de cilindro de acero inoxidable Grado 316L de uso pesado con pestillos de latón macizo y barras de 20 mm proporcionan un cierre mecánico seguro. Los cerradores hidráulicos ocultos por encima deben estar certificados según EN 1154 con clase de potencia mecánica 3 a 5 para superar las diferencias de presión de la esclusa de aire.
Las bisagras deben utilizar construcción certificada de rodamientos de bolas de acero inoxidable con puntos de fusión superiores a 1400 °C. Las bisagras de aluminio estándar o los casquillos de bronce de baja calidad se derriten durante la exposición al horno, lo que hace que la hoja de la puerta caiga y abra brechas perimetrales de fuego.
Para instalaciones que requieren protección certificada de barrera, especificar de sala blanca especializadas garantiza el rendimiento de herrajes certificados por terceros según estándares UL y EN.
Nuestros ingenieros proporcionan planos y cronogramas de certificación UL 10C y EN 1634.
Solicitud de Paquete de Certificación de Puertas Contra Incendios
Anulaciones de interbloqueo de salida de emergencia y circuitos fail-safe
El conflicto de ingeniería más crítico en el diseño de instalaciones de sala limpia es la tensión entre los controles de interbloqueo de seguridad y los protocolos de evacuación de emergencia de seguridad personal.
Corte de Energía por Interbloqueo de Seguridad NFPA 101
Las esclusas de aire para personal de salas limpias típicamente utilizan controladores lógicos programables (PLC) para evitar que las puertas opuestas se abran simultáneamente. Durante una emergencia de incendio, el personal debe poder escapar instantáneamente sin esperar a que los temporizadores de purga del interbloqueo terminen.
El Código de Seguridad contra Incendios NFPA 101 regula las vías de evacuación de emergencia. Todas las cerraduras de control de acceso electrónico y los solenoides de interbloqueo deben liberarse ante la pérdida de energía principal o la activación de la alarma de incendio.
Los ingenieros implementan relés de falla segura cableados. Estos relés cortan la alimentación auxiliar de 24V CC a las cerraduras magnéticas dentro de los 50 milisegundos posteriores a la detección de la alarma, evitando los PLC de software para garantizar la apertura manual inmediata.
Las estaciones de rotura de cristal de emergencia instaladas junto a los marcos de las puertas proporcionan una desconexión física secundaria de la alimentación. Accionar el liberador de emergencia interrumpe directamente los circuitos de alimentación de las cerraduras incluso durante una falla total de la red central de automatización.

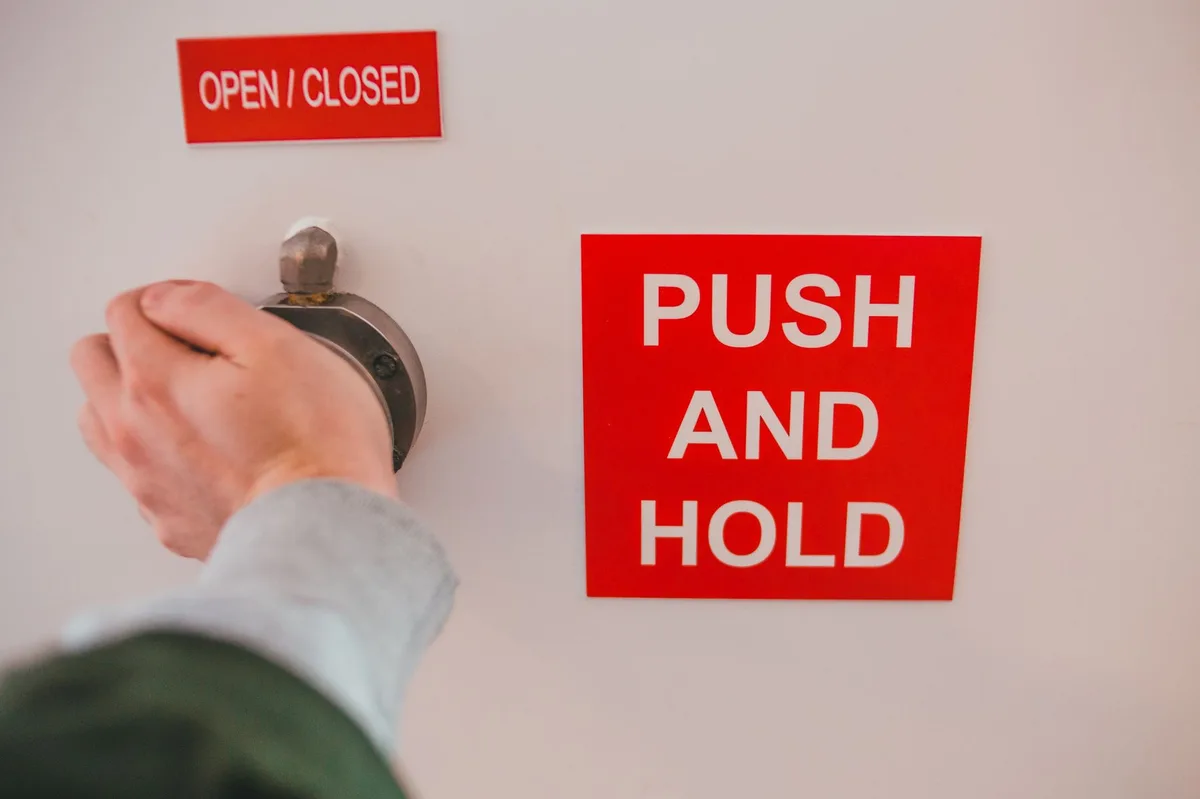

Hardware de pánico para rotura en rutas contra incendios de salas limpias
Las puertas ubicadas a lo largo de las vías de evacuación de emergencia designadas deben contar con herrajes de salida de pánico de accionamiento táctil. Para preservar la higiene, las barras de pánico para salas limpias presentan placas de empuje completamente encapsuladas en acero inoxidable 316L con uniones mínimas.
Los códigos de edificación exigen que las fuerzas de desenganche y apertura de puertas permanezcan estrictamente por debajo de 67 newtons (15 lbf) en condiciones normales. En las salas limpias a presión positiva, la presión diferencial ejerce una fuerza de sesgo de apertura o cierre sobre la hoja de la puerta.
Los ingenieros calculan la resistencia acumulativa de trabazón y las fuerzas de presión para calibrar la tensión del resorte del cerrador. Este dimensionado cuidadoso garantiza el cumplimiento tanto de los códigos de evacuación contra incendios como de los estándares internacionales estándares medioambientales ISO.
Cuando una alta presión diferencial (50 Pa) se opone a la dirección de giro de la puerta, las fuerzas de empuje pueden exceder los umbrales de la NFPA. Los ingenieros especifican amortiguadores de alivio de presión o herrajes de trabazón contrapesados para mantener el esfuerzo de apertura manual de forma segura por debajo de los límites regulatorios.
Matriz técnica de ingeniería de puertas contra incendio para salas limpias
La siguiente matriz de ingeniería compara las especificaciones técnicas principales entre las clasificaciones de puertas contra incendios para salas limpias y las configuraciones constructivas.
Comparación de Clasificación contra Incendios e Higiene en Ocho Puntos
| Parámetro de ingeniería | Puertas Estándar para Sala Limpia | Puertas contra Incendios para Sala Limpia |
|---|---|---|
| Material de Aislamiento del Núcleo | Panal de aluminio o espuma PIR rígida | Lana mineral de basalto de alta densidad (120-150 kg/m³) |
| Certificación de Resistencia al Fuego | Sin clasificación (solo contención estructural) | UL 10C / EN 1634-1 (EI2 de 60 a 120 minutos) |
| Tecnología de Sellado Perimetral de Humo | Junta continua de silicona | Núcleo intumescente encapsulado + sellador de silicona |
| Clasificación de hermeticidad (EN 12426) | Clase 4 (<0.5 m3/h·m a 50 Pa) | Clase 4 (<0.5 m3/h·m a 50 Pa) |
| Unidad de Acristalamiento de Inspección | Vidrio de seguridad templado de doble acristalamiento | Cristal Pyrostop cerámico transparente intumescente empotrado |
| Anulación de entrelazado de emergencia | Liberación con retardo programado por PLC | Relé cableado de caída de alimentación de alarma contra incendios <50ms |
| Fuerza del dispositivo de evacuación | Operación estándar con manilla de palanca | Hardware de pánico NFPA 101 (<67 N de fuerza de empuje) |
| Aumento de temperatura superficial térmica | Conducción térmica sin restricciones | Máximo aumento promedio de 140 °C durante toda la duración de la certificación |
Mapeo de clasificación a través de zonas ISO 5 a ISO 8
El zonificado de instalaciones determina la ubicación de las barreras contra incendios:
- Salas de disolventes inflamables Clase ISO 7 y 8: Las bahías de distribución de productos químicos, salas de recubrimiento de tabletas y áreas de lavado con disolventes requieren barreras contra incendios de 60 a 120 minutos para aislar riesgos de hidrocarburos volátiles de los pasillos adyacentes de sala limpia. Los montajes evitan que el humo caliente ingrese a los conductos de aire de retorno.
- Pasillos de salida de emergencia asépticos Clase ISO 5: Las salas de llenado estéril requieren puertas cortafuegos completamente encapsuladas a lo largo de los pasillos principales de evacuación. Esto garantiza rutas de escape certificadas para la seguridad de la vida sin comprometer la esterilidad particulada de la sala ni introducir contaminantes aerotransportados no viables.
Preguntas frecuentes sobre puertas cortafuegos para salas limpias
¿Qué índices de resistencia al fuego son los estándar para las puertas de salas limpias?
Las puertas cortafuegos para salas limpias generalmente logran clasificaciones de 60 minutos, 90 minutos o 120 minutos según UL 10C o EN 1634-1. Juntas perimetrales probadas de acuerdo con ASTM E283 aseguran una infiltración mínima de humo y aire bajo gradientes de presión de emergencia.
¿Cómo previenen las puertas cortafuegos de sala limpia el desprendimiento de partículas del aislamiento?
Los ensamblajes utilizan núcleos de lana mineral de basalto no combustibles, encapsulados herméticamente dentro de pieles de acero inoxidable 316L completamente soldadas, eliminando la liberación de polvo mineral durante el ciclo de presión diferencial en salas limpias.
¿Por qué son necesarios los sellos intumescentes encapsulados en salas limpias?
Los sellos estándar de grafito se desprenden cuando se exponen a productos químicos desinfectantes. Encapsular el material intumescente bajo las juntas de silicona protege el núcleo durante las limpiezas a presión mientras se expande de forma fiable para sellar las grietas perimetrales de la puerta durante incendios.
¿Cómo interactúan las puertas contra incendio con los interbloqueos de seguridad de las cámaras de aire?
Según NFPA 101, las alarmas contra incendio del edificio activan relevadores cableados fail-safe que cortan el suministro de 24V a los seguros magnéticos dentro de 50 milisegundos, liberando inmediatamente las hojas de la puerta para permitir una evacuación manual de emergencia sin obstáculos.
¿Pueden las puertas contra incendio de salas limpias incorporar paneles de visión transparentes?
Sí, las puertas contra incendio de salas limpias utilizan vidrio intumescente multicapa cerámico (como Pyrostop) montado enrasado con las caras de la puerta, manteniendo el aislamiento térmico y la línea de visión sin rebordes que acumulen suciedad.
Solicitar consultoría de ingeniería para soluciones de barrera contra incendio en salas limpias
Especificar puertas cortafuegos para salas limpias conforme a estándares exige coordinación de ingeniería detallada entre ingenieros de protección contra incendios, diseñadores de envolvente arquitectónica y especialistas en validación.
Póngase en contacto con nuestro departamento de ingeniería técnica para revisar sus planos de aberturas, obtener presentaciones de pruebas UL/EN de terceros e ingeniar montajes personalizados de barreras cortafuegos empotradas para salas limpias.
