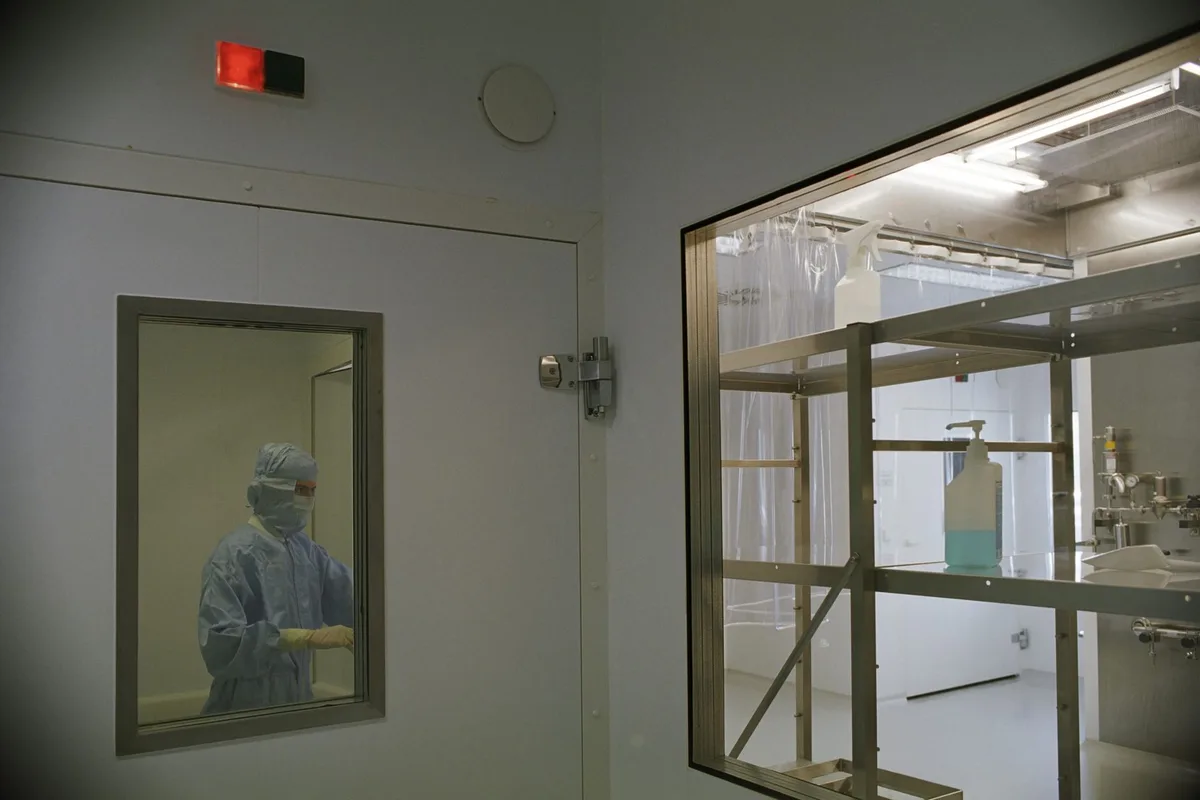

La integridad arquitectónica de una sala limpia depende del mantenimiento de una coplanaridad superficial continua e ininterrumpida en los conjuntos de vanos de puerta. Los paneles de visor instalados en las puertas de sala limpia proporcionan supervisión visual de las suites de procesamiento clasificadas, mejorando la seguridad operativa y la coordinación de procesos sin requerir entradas innecesarias a la esclusa de aire.
En suites farmacéuticas estériles, entornos de procesamiento de semiconductores y laboratorios de biotecnología, los paneles de visor deben satisfacer estándares sanitarios estrictos bajo las normas ISO 14644-4 y las regulaciones cGMP. Los diseños tradicionales de ventanas comerciales presentan marcos empotrados, alféizares salientes y cavidades sin sellar que atrapan partículas viables y no viables suspendidas en el aire. Especificar paneles de visor de alto rendimiento requiere evaluar la construcción de doble acristalamiento, la absorción de vapor por desecante, el asiento de silicona estructural y las clasificaciones de seguridad ante impacto.
El lado del muro del mismo tema se trata en nuestra guía sobre ventanas de sala limpia, que cubre los materiales de acristalamiento, las cavidades de gas inerte y el sellado de ventanas lejos de la hoja de la puerta.
Normativas regulatorias para paneles de visor de salas limpias
Las regulaciones de entorno controlado exigen requisitos geométricos estrictos sobre todas las penetraciones en vanos de puerta. Bajo el Anexo 1 de EU GMP y la normativa FDA 21 CFR 211, las superficies dentro de las salas limpias deben ser lisas, impermeables y libres de grietas o juntas abiertas que pudieran albergar carga microbiana. Las superficies horizontales que permiten la acumulación de polvo están estrictamente prohibidas en las zonas asépticas de Grado A y Grado B.
Las ventanas arquitectónicas estándar incorporan mordazas de acristalamiento exteriores y rebajos en los alféizares. En las salas limpias, estos rebajos interrumpen los patrones de flujo de aire laminar y crean zonas muertas donde los limpiadores desinfectantes pueden acumularse sin evaporarse adecuadamente. Los paneles de visor compatibles eliminan estos alféizares instalando láminas de vidrio completamente al ras con ambas caras de la hoja de la puerta, asegurando alineación coplanar en los lados del pasillo de personal y del proceso.
| 28. Cláusula / Referencia | Especificación de ventanas para sala limpia | Requisito de cumplimiento |
|---|---|---|
| Sección E.4 de ISO 14644-4 | Geometría de superficie y capacidad de limpieza | El acristalamiento debe montarse coplanar con la cara de la puerta; se prohíben los alféizares horizontales |
| Anexo 1 de EU GMP, Sección 4.5 | Eliminación de partículas microbianas | Doble acristalamiento herméticamente sellado para prevenir la contaminación de la cavidad interna |
| CFR 211 de la FDA, Parte 211.42 | Contención de procesamiento aséptico | Superficies de vidrio lisas y no porosas capaces de resistir esporicidas de forma continua |
| Norma EN 12150-1 | Seguridad ante impacto y fragmentación | Vidrio de seguridad de sosa y cal con templado térmico y cantos pulidos con precisión |
| Norma DIN 18008 Parte 4 | Pruebas de resistencia a barreras | Las unidades de vidrio deben soportar cargas de impacto dinámico por péndulo en pasillos de personal |
Los auditores de instalaciones de salas limpias examinan detenidamente las juntas perimetrales de las ventanas durante las inspecciones regulatorias. La incorporación de paneles de vidrio sin reborde en para sala limpia asegura una circulación de aire sin obstáculos, permitiendo rutinas de limpieza en lugar (CIP) que satisfacen los criterios de validación regulatoria.
Las pruebas de visualización de humo en salas limpias bajo ISO 14644-3 demuestran que las irregularidades superficiales interrumpen la distribución de aire laminar unidireccional. Cuando las corrientes de aire atraviesan los moldes salientes de las ventanas, se desarrollan microvórtices localizados a lo largo del alféizar perimetral. Estos remolinos turbulentos atrapan contaminantes suspendidos en el aire contra el perímetro del vidrio. La instalación de paneles verdaderamente coplanarios de doble acristalamiento preserva el flujo de aire de capa límite suave, permitiendo que el aire laminar filtrado arrastre las partículas directamente hacia las rejillas de extracción de pared baja.
Normas de doble acristalamiento y prevención de condensación
Los diferenciales térmicos a través de los cerramientos de salas limpias presentan un riesgo constante de condensación. Las suites de envasado en frío que operan entre 4 °C y 15 °C frecuentemente se conectan con pasillos ambientales condicionados a 22 °C con 50% de humedad relativa. En las ventanas de una sola hoja, este gradiente de temperatura hace que las temperaturas de la superficie interna desciendan por debajo del punto de rocío local, produciendo neblina de condensación que oscurece la visibilidad y promueve el crecimiento microbiano.
Los paneles de visor de alto rendimiento utilizan unidades de vidrio aislado con doble acristalamiento que contienen una cavidad interna sellada. El espacio de aire que separa las hojas de vidrio exteriores de 5 mm oscila entre 30 mm y 40 mm, coincidiendo precisamente con el grosor del núcleo interior de la hoja de la puerta. Mantener una atmósfera interna seca e inerte requiere incorporar tamices moleculares desecantes dentro del perfil del espaciador perimetral.
- Tamiz molecular 3A desecante: Las perlas de zeolita sintética integradas en el espaciador perimetral absorben la humedad atmosférica durante el montaje, manteniendo un punto de rocío interno inferior a -40 °C.
- Purgado de la cavidad con gas argón: El purgado del espacio de aire con gas argón puro al 95% reduce la conductividad térmica mientras elimina el aire ambiente cargado de humedad de la cavidad sellada.
- Sellado de doble barrera perimetral: El sellante primario de poliisobutileno evita la entrada de humedad, mientras que un sellante secundario de silicona estructural de dos componentes fija la unidad de vidrio estructuralmente frente al ciclo térmico.
| Tecnología de desecantes | Diámetro de poro | Capacidad de adsorción de humedad | Evaluación del rendimiento en sala limpia |
|---|---|---|---|
| Gel de sílice estándar | De 20 a 50 Å | 25% en peso al 50% de HR | Vuelve a liberar humedad bajo temperaturas elevadas de lavado; no recomendado |
| Tamiz molecular 4A | 4 Å | 21% en peso a baja humedad | Puede co-adsorber nitrógeno atmosférico, provocando flexión y alabeo de las hojas de vidrio |
| Tamiz molecular 3A | 3 Å | 20% en peso a través de todos los rangos | Adsorbe exclusivamente moléculas de agua, previniendo la deflexión del vidrio y el empañamiento interno |
La acumulación de humedad interna no puede solucionarse mediante limpieza porque las superficies de vidrio interiores permanecen permanentemente selladas. Especificar unidades de visión equipadas con tamices moleculares 3A garantiza una claridad óptica libre de empañamiento durante décadas de operación de la instalación, independientemente de los cambios de temperatura del sistema HVAC ambiental.
Las pruebas aceleradas de envejecimiento climático según ASTM E2188 y EN 1279 evalúan la durabilidad a largo plazo de los sellos herméticos. Las unidades de vidrio aislado se someten a ciclos rigurosos entre -20°C y +60°C con humedad relativa de 95% para someter a tensión los sellos perimétricos. En paneles farmacéuticos de alta especificación, los sistemas de sello dual de silicona presentan tasas de falla menores al 0.05% durante diez años, previniendo la entrada de humedad incluso en instalaciones que someten los conjuntos de puertas a protocolos agresivos de lavado diario.
Selección de vidrio de seguridad y resistencia al impacto
La seguridad mecánica en entornos de sala blanca requiere equilibrar la transparencia óptica con la durabilidad ante impactos. El personal que empuja carros de transporte de acero inoxidable, tanques móviles y transpalets navega por los pasos de las puertas de forma continua. Cuando ocurre un impacto, el vidrio debe resistir la fragmentación sin liberar trozos de vidrio en las zonas de fabricación estériles.
El vidrio de seguridad templado fabricado conforme a EN 12150-1 se somete a temple térmico controlado, generando tensiones compresivas superficiales altas de hasta 100 MPa. Este tratamiento térmico aumenta la resistencia mecánica a la flexión cuatro a cinco veces en comparación con el vidrio flotado recocido estándar. Si ocurre una rotura catastrófica, el vidrio templado se fractura en pequeños fragmentos granulados y sin filo, previniendo riesgos de laceración.
- Vidrio templado endurecido: Alta resistencia mecánica que resiste impactos contundentes de carros móviles; ideal para puertas de personal farmacéutico estándar y entradas de vestidor de sala blanca.
- Vidrio de seguridad laminado con PVB: Dos hojas de vidrio unidas alrededor de una capa intermedia de butiral de polivinilo de 0.76 mm; si se rompe, todos los fragmentos de vidrio se adhieren al núcleo de plástico, eliminando la liberación de partículas.
- Acristalamiento de policarbonato para sala blanca: Hojas de policarbonato de grado óptico que ofrecen doscientas veces la resistencia al impacto del vidrio; requiere recubrimientos especiales anti-rayaduras para prevenir el empañamiento por el limpiado abrasivo.
En salas de llenado aséptico y zonas de contención que manejan ingredientes farmacéuticos activos (API), el vidrio laminado proporciona una salvaguarda esencial de contención. Incluso si un impacto de maquinaria pesada agrieta la hoja exterior, la capa intermedia de PVB previene la ruptura de la barrera, manteniendo los diferenciales de presión de la sala blanca hasta el reemplazo programado durante el mantenimiento.
Instalación de marco empotrado sin reborde
La integración arquitectónica determina si un panel de visión cumple con los requisitos sanitarios de la sala blanca. Los marcos de ventana convencionales presentan bridas que sobresalen y se superponen a la chapa de la puerta, creando un reborde horizontal de 3 mm a 6 mm. En contraste, los conjuntos de marco empotrado sin reborde logran un plano continuo y coplanar entre la superficie del vidrio y la cara de la puerta.
La fabricación de precisión requiere cortar la abertura directamente en la hoja de puerta de acero inoxidable o de acero galvanizado con recubrimiento en polvo. Un submarco interno de aluminio extruido o acero inoxidable 304 soporta la unidad de doble acristalamiento desde el interior del núcleo de la puerta. Las hojas de vidrio exteriores se asientan directamente en una garganta perimétrica escalonada, dejando una junta de expansión calibrada de 2 mm alrededor del perímetro del vidrio.
Protocolo de aplicación de sellado sanitario: Llenar la junta de expansión de 2 mm entre el vidrio y la puerta con sellante de silicona de grado médico de curado neutro de alto módulo. Herramientar la junta de sellante con una espátula convexa de radio para crear un cordón sin costuras y al ras, sin hendiduras. Deben evitarse las siliconas de curado ácido porque liberan vapores de ácido acético que corroen los submarcos galvanizados internos.
Las esquinas de la abertura del panel de visión deben incorporar radios redondeados entre 25 mm y 50 mm. Las esquinas cuadradas de 90 grados crean puntos de concentración de tensión durante la expansión térmica y forman repliegues angulares cerrados donde los paños de limpieza manual no pueden eliminar eficazmente la carga biológica microbiana.
Las incompatibilidades de expansión térmica presentan una consideración mecánica crítica durante los ciclos de descontaminación con autoclave o vapor. El acero inoxidable austenítico 304 exhibe un coeficiente de expansión térmica lineal de aproximadamente 16.5 x 10^-6 /K, mientras que el vidrio de sílice sodo cálcica se expande solo a 9.0 x 10^-6 /K. Dimensionar la junta de expansión perimétrica con un lecho de silicona elastomérica mínimo de 2 mm acomoda el movimiento diferencial, previniendo que las tensiones de cizalladura térmica agrieten las hojas de vidrio durante las fases de sanitización caliente.
Persianas integradas y vidrio de privacidad conmutable
Los protocolos operativos en laboratorios farmacéuticos, farmacias de formulación y vivarios de investigación animal frecuentemente exigen privacidad visual temporal. Los procesos de formulación sensibles a la luz y la síntesis confidencial de ingredientes activos requieren oscurecer la visibilidad hacia las salas de procesamiento sin romper el envoltorio estéril.
Las persianas de ventana externas, cortinas de tela y estores no pueden instalarse dentro de salas blancas porque sus lamas en movimiento desprenden fibras y acumulan residuos de desinfectantes. Los planificadores de instalaciones utilizan dos tecnologías sanitarias de privacidad: persianas magnéticas internas herméticamente selladas y vidrio inteligente electrocrómico conmutable.
| Tecnología de privacidad | Mecanismo de funcionamiento | Impacto en el mantenimiento de sala blanca | Aplicación Principal |
|---|---|---|---|
| Persianas magnéticas herméticas | Lamas de aluminio dentro de cavidad sellada operadas por controlador magnético externo | Cero mantenimiento; los componentes móviles están completamente aislados del aire de la sala blanca | Puertas de inspección estándar en suites de procesamiento farmacéutico y biotecnológico |
| Vidrio inteligente conmutable PDLC | Película de cristal líquido altera la opacidad de transparente a esmerilado mediante carga eléctrica de 24 V | Control electrónico de estado sólido; cero componentes móviles mecánicos | Salas de llenado aséptico, vivarios y galerías de observación ejecutiva |
| Bandas de privacidad grabadas con láser | Bandas esmeriladas de frit cerámico permanente aplicadas a la superficie del vidrio | Privacidad parcial permanente; requiere cero cableado o controles mecánicos | Habitaciones generales de vestidor de personal y puertas de instalaciones de vestidores |
Las persianas magnéticas herméticamente selladas utilizan acoplamientos magnéticos internos de neodimio. Al deslizar un bloque de control magnético liso a lo largo de la cara exterior del vidrio, las lamas de aluminio internas se inclinan suavemente sin requerir ejes, cuerdas ni orificios mecánicos que penetren la cavidad del sello hermético.
La fuerza de acoplamiento magnético debe calibrarse cuidadosamente para garantizar una operación confiable a través de hojas de vidrio templado de 5 mm. Las matrices de imanes permanentes de neodimio-hierro-boro (NdFeB) proporcionan fuerte atracción lateral, permitiendo que el bloque de control externo incline suavemente las lamas internas sin deslizamiento. El controlador externo está encapsulado en una carcasa de polímero lisa y autoclavable que resiste las toallitas diarias de alcohol sin desprenderse de la cara del vidrio.
Resistencia química y durabilidad de la desinfección
Las superficies de sala blanca se someten a regímenes de limpieza agresivos que involucran químicas de desinfección rotativas. Los protocolos de limpieza frecuentemente combinan compuestos fenólicos, limpiadores de amonio cuaternario, soluciones de hipoclorito de sodio al 6% y ciclos automatizados de peróxido de hidrógeno vaporizado (VHP) que alcanzan concentraciones de 1.200 ppm.
Los conjuntos de visión de las puertas deben resistir la exposición química diaria sin corrosión superficial, empañamiento óptico o falla del sello. El vidrio de silicato exhibe inertismo químico casi completo contra soluciones esporicidas, superando al acrílico y al acristalamiento estándar de policarbonato que se empañan y agrietan por tensión después de múltiples limpiados con toallitas de alcohol.
- Resistencia de silicona de curado neutro: Las siliconas farmacéuticas de alta gama resisten la oxidación de los vapores de VHP y el ácido peracético, manteniendo la elongación elastomérica sin encogimiento.
- Frits cerámicos impresos por pantalla: Las bandas perimetrales de cerámica negra o gris, cocidas en la superficie del vidrio a 650°C, ocultan los separadores internos mientras resisten la degradación química por esporicidas.
- Separadores Resistentes a Químicos: Las barras separadoras de aluminio anodizado o acero inoxidable de borde cálido evitan la oxidación y la picadura cuando se exponen a productos químicos de limpieza.
Los paneles de policarbonato requieren recubrimientos duros de polisiloxano especializados para lograr una resistencia química comparable. Los ingenieros de instalaciones que evalúan la durabilidad del ciclo de vida suelen especificar vidrio flotado termotemplado debido a su estabilidad química inigualable bajo los estrictos programas de limpieza farmacéutica.
Las mediciones de transmisión óptica y opacidad superficial cuantifican la resiliencia química durante los ciclos de vida operativos. El vidrio float estándar mantiene una transmisión óptica superior al 89% con menos del 0.2% de opacidad superficial incluso después de veinticuatro meses de exposición automatizada a VHP. En contraste, los paneles de acrílico desarrollan microfisuras que aumentan la opacidad más allá del 4.5%, obstruyendo la observación visual y creando microfisuras que albergan contaminación microbiana.
Lista de Verificación de Dimensionamiento y Especificación
Seleccionar las dimensiones adecuadas de los visores requiere equilibrar los requisitos de observación visual con la rigidez estructural de la hoja de la puerta. Los visores demasiado grandes reducen el núcleo estructural de panal de la puerta, comprometiendo las clasificaciones de resistencia al fuego y la atenuación acústica.
Las puertas personales farmacéuticas estándar utilizan visores rectangulares de 200 mm de ancho por 600 u 800 mm de alto. Esta configuración vertical estrecha proporciona visibilidad completa a la altura de los ojos para el personal mientras preserva el refuerzo perimetral de acero alrededor de las cerraduras y los cierrapuertas.
Nota sobre Aislamiento Acústico y Clasificación de Fuego: Los visores con una superficie superior a 0,5 metros cuadrados pueden degradar el aislamiento acústico general de la puerta (clasificaciones STC) y reducir la resistencia al fuego de 60 minutos a 30 minutos bajo las pruebas EN 1634-1. Verifique siempre que los vidrios de los visores cuenten con certificaciones de prueba de fuego independientes que coincidan con la hoja de la puerta principal.
Los ingenieros de salas limpias deben ejecutar el siguiente procedimiento de puesta en marcha de cinco pasos al evaluar las instalaciones de visores:
- Inspeccionar el Alineamiento de la Superficie: Coloque una regla de precisión a través de la junta entre el vidrio y la puerta; la variación de elevación de la superficie no debe exceder 0,5 mm según las directrices ISO 14644-4.
- Verificar la Integridad del Sello Perimetral: Inspeccione visualmente la perla de silicona perimetral bajo iluminación angular para confirmar una unión completa sin burbujas de aire, vacíos o marcas de alisado.
- Auditar el Estado del Punto de Rocío del Desecante: En salas limpias con control de temperatura, inspeccione las superficies internas del vidrio en busca de microgotas de condensación durante los ciclos de enfriamiento de la cámara fría.
- Confirmar el Etiquetado de Seguridad: Verifique que cada lámina de vidrio lleve marcas de cumplimiento grabadas permanentemente con láser que indiquen la certificación de vidrio templado EN 12150.
- Probar la Funcionalidad de Privacidad: Cicle las persianas magnéticas o active los interruptores eléctricos PDLC durante diez operaciones consecutivas para asegurar un funcionamiento suave y sin obstáculos.
Implementar estas verificaciones garantiza que los visores de las puertas de sala limpia Ofrezcan claridad óptica, seguridad mecánica y una rigurosa contención microbiana durante toda la vida operativa de la instalación.
Preguntas frecuentes
¿Por qué los paneles de visión de las puertas de sala limpia deben instalarse completamente al ras?
Los paneles de visión para cuartos limpios deben montarse completamente al ras de la hoja de la puerta para eliminar repisas horizontales, grietas y huecos donde se acumulan partículas suspendidas en el aire y bacterias. El montaje al ras facilita un flujo de aire laminar uniforme y permite una desinfección completa mediante frotamiento, conforme a las normativas ISO 14644-4 y cGMP.
¿Cómo evitan las ventanas de doble acristalamiento para salas limpias la condensación interna?
Los paneles de visión para cámaras limpias previenen la condensación en la cavidad interna mediante la incorporación de tamices moleculares sintéticos 3A en la barra separadora perimetral de aluminio y la purga de la cavidad con gas argón seco. Esta tecnología mantiene un punto de rocío interno inferior a -40°C, evitando la condensación durante los cambios de temperatura.
¿Qué tipo de vidrio de seguridad se requiere para las ventanas de las puertas de sala blanca?
Las ventanas de las puertas de las salas limpias generalmente requieren vidrio de seguridad termoendurecido de 5 mm que cumpla con la norma EN 12150-1, o vidrio de seguridad laminado con intercapa de PVB. Este tipo de vidrios resiste impactos fuertes de carros de equipamiento y, al romperse, se fragmenta en gránulos seguros sin bordes afilados o se adhiere al núcleo plástico.
¿Se pueden instalar paneles de visión en puertas de cámara limpia con resistencia al fuego?
Los mirantes pueden incorporarse en puertas de sala limpia con clasificación contra incendios, siempre que el conjunto de vidrio utilice un cristal resistente al fuego certificado, ensayado conforme a la norma EN 1634-1 o UL 10C. El vidrio ignífugo multicapa especializado mantiene las calificaciones de integridad e aislamiento que coinciden con el conjunto de la puerta principal.
¿Cómo funcionan las persianas magnéticas integradas sin comprometer los sellos de la sala limpia?
Las persianas magnéticas integradas funcionan mediante deslizadores magnéticos externos que se acoplan magnéticamente a través de la hoja de vidrio exterior con los mecanismos de inclinación internos. Esto permite un control completo de la inclinación de las láminas sin perforaciones físicas, conservando la cavidad interna estéril herméticamente sellada.
