Placas de patín para puertas de sala limpia: acero inoxidable 304 frente al 316

Elegir el grado correcto de acero inoxidable para protectores de puerta

El tipo 316L es la especificación adecuada para protectores de puerta de sala limpia en zonas limpiadas con agentes esporicidas a base de cloruro, mientras que el tipo 304 es apto para áreas limitadas a detergentes neutros. El factor decisivo es el molibdeno, el elemento de aleación que protege la película pasiva sobre para sala limpia del ataque de cloruros. Las secciones siguientes cuantifican esa decisión, cubriendo umbrales de cloruro, el mecanismo de picadura, el acabado superficial, los detalles de montaje y el sobreprecio que conlleva el 316L.

Por qué el tráfico en salas limpias exige protección de alta resistencia

Los carros de transferencia de materiales y los carritos cargados golpean repetidamente la parte inferior de la hoja de la puerta durante todo el día en una instalación activa. Una sola perforación profunda a través de la chapa expone el núcleo aislante y puede arruinar el conjunto completo del panel. Un protector de puerta existe para absorber ese daño en lugar de la puerta, por lo que su especificación mecánica es tan importante como su metalurgia.

Al dimensionar la placa, trate la puerta como parte del flujo de materiales, no como un elemento arquitectónico secundario. Nuestra lista de verificación de mantenimiento preventivo recomienda inspeccionar la zona de la hoja inferior en cada intervalo de servicio, porque las abolladuras tempranas son más económicas de corregir que los paneles perforados. La siguiente especificación base resiste el tráfico típico de carros hospitalarios y farmacéuticos:

• Los carros de transferencia de acero inoxidable cargados comúnmente exceden los 300 kilogramos, por lo que la placa debe ser lo suficientemente gruesa como para dispersar el impacto en lugar de abollarse con el primer golpe rasante.
• Especifique un grosor de placa de al menos 1,5 milímetros, que corresponde a lámina de calibre 16, para puertas en rutas activas de materiales.
• Extienda la placa a una altura mínima de 400 milímetros para que cubra la altura del parachoques de carros estándar y elevadores de paletas.
• Refuerce la placa con un núcleo de puerta de alta densidad para que la energía del impacto se disperse en la hoja en lugar de deformar la junta perimetral estanca.

Cómo los desinfectantes con cloruro atacan el acero tipo 304

El tipo 304 es el caballo de batalla cotidiano del acero inoxidable, compuesto aproximadamente por dieciocho por ciento de cromo y ocho por ciento de níquel. El cromo reacciona con el oxígeno del aire y la humedad para formar una película pasiva invisible de óxido que se autorrepara cuando se raya levemente. En un pasillo seco limpiado con detergente neutro, esa película mantiene la superficie brillante durante toda la vida útil de la puerta.

La limpieza esporicida rompe este equilibrio. La lejía de hipoclorito de sodio y otros desinfectantes clorados inundan la superficie de iones cloruro, los cuales penetran la película pasiva y forman cloruros metálicos solubles en puntos débiles localizados. Cada sitio de penetración se expande en una picadura, y la picadura concentra tanto el ataque químico como el estrés mecánico. Los ingenieros de corrosión de AMPP, la asociación formada a partir de NACE International, clasifican la picadura y el ataque por grieta como los dos modos de falla más sensibles a la concentración de cloruro, porque ambos son difíciles de detectar durante la inspección rutinaria.

La corrosión por grieta afecta el hardware de la puerta aún más que una probeta plana. Bajo depósitos, líneas de junta y el espacio en el borde de una placa, el acceso al oxígeno está restringido, por lo que el líquido atrapado se vuelve ácido y rico en cloruros. Ese microentorno sigue disolviendo el metal incluso después de que el suelo se haya enjuagado y secado. Un protector de puerta montado en cara crea exactamente estas zonas protegidas a lo largo de su perímetro.

El cronograma de falla se mide en meses, no en años. La experiencia en campo con desinfectantes que contienen cloruro muestra manchas de óxido y picaduras en el hardware de 304 dentro de meses de exposición, mucho antes de que se agote su vida estructural. Las cifras explican por qué: el tipo 304 comienza a picarse a aproximadamente 200 a 500 ppm de cloruro, mientras que las soluciones de trabajo de desinfectantes a base de cloro comúnmente oscilan entre 1.500 y 3.000 ppm. La evaporación en la zona inferior de la puerta concentra el residuo aún más entre ciclos de limpieza. Antes de definir una rotación de desinfectantes, revise su plan de validación de limpieza de puertas y compatibilidad de desinfectantes para que la aleación del hardware y el régimen químico estén emparejados desde el inicio.

El daño por picaduras también es costoso de revertir. Una vez formadas las picaduras por cloruro, el remedio estándar es el refinado mecánico seguido de la pasivación química, y la puerta queda fuera de servicio durante el proceso. Una aleación correctamente especificada evita ese ciclo de mantenimiento por completo.

Emparejar el acabado superficial con la clase de su sala limpia

La resistencia a la corrosión por sí sola no hace que una superficie sea limpiable. Toda placa pulida mecánicamente presenta picos microscópicos y rayas abrasivas donde se alojan esporas y residuos orgánicos. Cuanto más rugoso sea la superficie, más difícil resultará para el equipo de saneamiento mantener la sala dentro de su clase de limpieza ISO 14644-1. Las partículas liberadas por la hoja de la puerta reingresan al flujo de aire con cada apertura de la puerta.

El electropulido elimina esos defectos en lugar de cubrirlos. Es un tratamiento electroquímico, no abrasivo. El proceso funciona en tres etapas:

1. Los técnicos sumergen la placa terminada en un baño electrolítico ácido calentado.
2. Una corriente eléctrica controlada disuelve selectivamente los picos microscópicos de la superficie.
3. El resultado es un acabado pasivado con una Rugosidad Promedio (Ra) típicamente inferior a 0,4 micrómetros, sin abrasivo incrustado que pueda atrapar residuos.

Para las áreas asépticas Clase A y Clase B, especifique hardware electropulido en cada superficie que toque el equipo de limpieza. Cuanto más suave sea la placa, menor será el tiempo de contacto necesario por ciclo. Ciclos más cortos también implican un menor riesgo de fallar en la prueba de frotis. Ese margen es particularmente importante en salas auditadas bajo las clases más estrictas.

Qué cambia el molibdeno en los tipos 316 y 316L

El molibdeno es el elemento de aleación que separa una placa de grado químico de una de uso general. Añadido en cantidades de dos a tres por ciento, estabiliza la película pasiva para que los iones cloruro ya no puedan degradarla en puntos débiles. La siguiente tabla resume cómo difieren los dos grados en composición y comportamiento:

Los ingenieros condensan esta composición química en un solo valor: el Número Equivalente de Resistencia a la Picadura (PREN). Se calcula como el porcentaje de cromo más 3,3 veces el porcentaje de molibdeno más 16 veces el porcentaje de nitrógeno. En composiciones típicas, el tipo 304 obtiene aproximadamente 18 a 20, mientras que el tipo 316 alcanza aproximadamente 23 a 26, y la diferencia se debe casi exclusivamente al molibdeno. Un PREN más alto se correlaciona con una mayor resistencia a la iniciación de picaduras, lo que lo convierte en una herramienta de selección más precisa que la frase “mejor resistencia a la corrosión” en una hoja de datos.

No se debe pasar al 316 por resistencia mecánica. La resistencia a la tracción, el límite elástico y la elongación son prácticamente idénticos en ambos grados, por lo que una placa más gruesa de 304 supera a una placa más delgada de 316 ante impactos y a menor costo. La única razón de ingeniería para pagar el molibdeno es la química de cloruros descrita anteriormente.

La designación L merece atención en cualquier ensamblaje soldado. Cuando el acero con alto contenido de carbono atraviesa las temperaturas de soldadura en el rango de 450 a 850 grados Celsius, los carburos de cromo precipitan en los límites de grano y dejan esas zonas desprovistas de cromo. La zona sensible de la soldadura luego se corroe primero, incluso cuando el resto de la placa funciona bien. El 316L de bajo contenido de carbono, limitado a 0,03 % de carbono, elimina esa vía de falla, por lo que es el grado predeterminado para equipamiento de salas limpias soldados.

Los especificadores suelen preguntar si el 316 sin la denominación L es aceptable. Resiste la picadura por cloruros de manera igual en el metal base. Sin embargo, cualquier placa soldada conlleva el riesgo de sensibilización descrito anteriormente, por lo que el grado L sigue siendo la opción más segura para hardware que sale de la fábrica ya soldado.

Por qué el montaje empotrado y las costuras soldadas superan a los sujetadores

Atornillar una placa sobre la cara de la puerta crea una repisa horizontal a lo largo de su borde superior. El polvo en suspensión y las células cutáneas se depositan en esa repisa durante cada hora de inactividad, y la gravedad garantiza el depósito. Una repisa de solo un milímetro sobre la superficie puede acumular una carga microbiana medible en cuestión de semanas. El personal de limpieza no puede alcanzar completamente la grieta donde la placa se une con la chapa de la puerta, y esa misma grieta es donde comienza la corrosión por grieta.

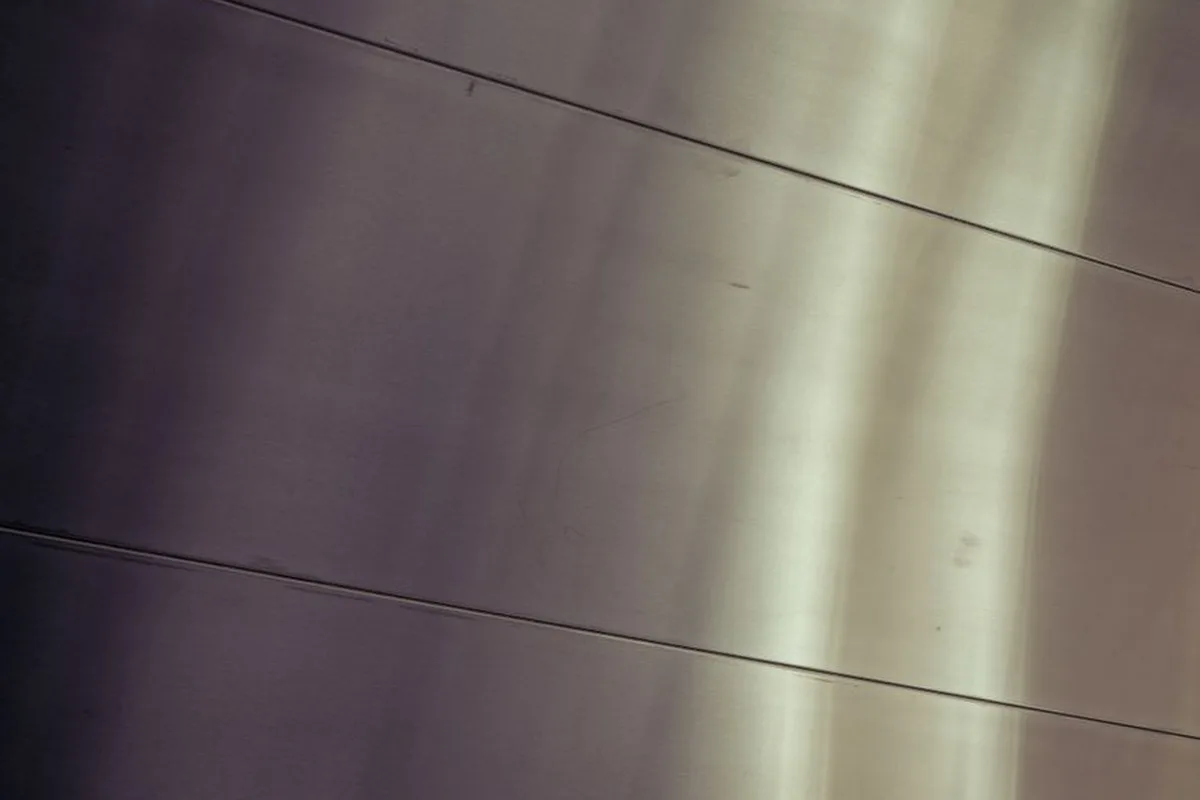

La respuesta de ingeniería consiste en empotrar la sección inferior del núcleo de la puerta durante la fabricación, de modo que la placa quede al ras con la chapa circundante. Un perfil a ras no deja escalón alguno que acumule suciedad y presenta un plano continuo único para la fregona. Este es el mismo principio detrás de nuestro estándares de diseño de puertas flush para sala limpia, donde cada accesorio en la hoja está empotrado o adherido al panel. Cualquier placa que sobresalga de la cara de la puerta debe considerarse una concesión de diseño, no una característica.

El método de fijación determina si el desinfectante puede alcanzar el núcleo de la puerta. Los tornillos perforan la chapa y dejan huecos alrededor de cada sujección. La cinta adhesiva de doble cara y los adhesivos líquidos crean un canal oculto en los bordes de la placa, y la acción capilar arrastra el desinfectante líquido hacia ese canal durante cada ciclo húmedo. El líquido atrapado luego se estanca en la oscuridad, en la grieta caliente donde el crecimiento microbiano es más rápido. Las guías de diseño higiénico publicadas por la organización de normas sanitarias 3-A (3-A Sanitary Standards) aplican la misma lógica al equipo alimentario: eliminar la grieta, no solo la suciedad visible.

Una soldadura continua alrededor del perímetro de la placa fusiona la placa con la chapa de la puerta formando un solo cuerpo metálico. No hay hueco que capilarice líquido, ni cabezas de sujección que desinfectar, ni adhesivo que envejezca. Para puertas de fabricación farmacéutica y estéril, la fijación soldada debe considerarse el requisito base, no una mejora. La calidad de la soldadura importa tanto como el tipo, porque una soldadura de puntos deja los mismos huecos que la cinta. Se debe exigir una costura continua que haya sido inspeccionada a lo largo de toda su longitud antes de que la puerta salga de la fábrica.

Qué compra realmente el sobreprecio del 316L

Los equipos de compras dudan ante el ítem de 316L, por lo que hay que poner el sobrecosto en perspectiva. En el laminador, el 316L normalmente cuesta entre un 20 y un 30 % más por kilogramo que el 304, según las condiciones del mercado y la forma. Sin embargo, el material es solo una parte de un ensamblaje de placa soldada terminada, por lo que cuando el sobrecosto se amortiza entre fabricación, pulido e instalación, la diferencia en el ítem de la puerta generalmente se sitúa entre el 5 y el 10 %. Se debe solicitar a cualquier licitador que indique el grado de aleación por puerta, para que una sustitución encubierta no haga desaparecer la diferencia.

Ahora hay que contrastar ese sobrecosto con el precio de elegir el grado incorrecto. El reacabado de placas picadas significa pulido mecánico, pasivación química y tiempos de parada de la puerta, y el ciclo se repite mientras la química siga en rotación. Añádase una prueba de hisopo fallida o un hallazgo en la validación de limpieza, y el sobrecosto ahorrado se habrá perdido varias veces. En un régimen corrosivo, la aleación más barata es la más cara.

Lo contrario también es cierto, y los especificadores honestos lo reconocen. Una placa de 316L justifica su sobrecosto donde aparezca hipoclorito o ácido peracético en la rotación, y desperdicia presupuesto en un pasillo solo con detergentes donde el 304 ofrece la misma vida útil. Sobre especificar toda una instalación con un solo grado es una conveniencia de compras, no una decisión de ingeniería.

Dónde encaja cada grado en sus instalaciones

La selección de aleación se vuelve simple una vez que la puerta se clasifica según la química y la humedad que realmente enfrentará. Los veredictos a continuación pueden copiarse directamente en una especificación. Se debe emparejar la placa con la zona usando estas reglas:

• El tipo 304 es el mejor para corredores técnicos, esclusas y cuartos de apoyo donde la exposición total a cloruros se mantiene por debajo de aproximadamente 200 ppm y la limpieza usa detergentes neutros o productos de amonio cuaternario; no es adecuado para ninguna zona cuya rotación incluya agentes esporicidas a base de cloro.
• El tipo 316L es el mejor para suites asépticas farmacéuticas, áreas de envasado estéril y cualquier zona que utilice hipoclorito, ácido peracético o ciclos de peróxido de hidrógeno vaporizado, porque su PREN de aproximadamente 23 a 26, frente a 18 a 20 del 304, resiste la química que produce picaduras en el 304 en cuestión de meses.
• El 316L electropulido con placas soldadas y empotradas es el mejor para áreas húmedas de alimentos y farmacéutica sujetas a lavado diario, y no vale la pena el sobrecosto en cuartos secos y de limpieza suave donde el 304 cumple la misma función a menor costo.

Si una instalación combina estas zonas, se debe especificar la puerta de aleación por puerta en lugar de estandarizar todo el proyecto con un solo grado. Se debe documentar la elección de aleación por puerta en el calendario de líneas para que los contratistas no puedan sustituir un grado menor durante la compra. Esa sola línea de documentación es lo que convierte esta comparación en una especificación exigible.

Preguntas frecuentes

¿Por qué el acero inoxidable 304 se oxida en las salas limpias?

El acero tipo 304 no contiene molibdeno, por lo que su película pasiva de óxido de cromo es vulnerable a los iones de cloruro. Los desinfectantes que liberan cloro y el peróxido de hidrógeno vaporizado rompen la película en puntos débiles, produciendo picaduras y el polvo de rouging rojizo-marrón que contamina la corriente de aire.

¿Cuántos cloruros puede tolerar el tipo 304 antes de que se produzca el picado?

Las guías de selección publicadas sitúan el umbral de picadura para el 304 en aproximadamente 200 a 500 ppm de cloruro, mientras que el 316L resiste alrededor de 1.000 a 2.000 ppm. Las soluciones en uso de desinfectantes a base de cloro superan habitualmente las 1.500 ppm, razón por la cual el 304 falla en las zonas esporicidas.

¿Cuánto más cuesta el 316L que el 304?

El acero 316L en bruto suele llevar un recargo del 20 al 30 por ciento por kilogramo en la acería. Amortizado en una puerta terminada, soldada y pulida, la diferencia suele situarse entre el 5 y el 10 por ciento de la partida, mucho menos que un solo ciclo de pasivación en chapas con picaduras.

¿Qué es una zapata de protección para sala limpia empotrada?

Una placa empotrada se introduce en la hoja de la puerta durante la fabricación industrial para que su superficie quede al ras con la superficie circundante. Esto elimina el saliente horizontal que una placa fijada en superficie presentaría de otro modo al polvo y a los microorganismos que se depositan.

¿Se puede pegar o fijar con cinta adhesiva una chapa antipatadas a una puerta farmacéutica?

No. Los adhesivos y las cintas dejan un canal oculto en el borde de la placa, y el desinfectante líquido asciende por capilaridad hacia él durante cada ciclo húmedo. El líquido atrapado se estanca y favorece el crecimiento microbiano, por lo que la unión continua soldada es la base de referencia para las zonas GMP.

¿Qué hace realmente un acabado electropulido?

El electropulido disuelve los picos microscópicos de la superficie en un baño electrolítico ácido, produciendo un acabado con una rugosidad media normalmente inferior a 0,4 micrómetros. Al no quedar arañazos abrasivos, las esporas y los residuos no encuentran dónde alojarse y los ciclos de limpieza se acortan.
