Сохранение биологической стерильности, экологической изоляции и строгий контроль взвешенных частиц в современных чистых помещениях, соответствующих cGMP, требует бесшовной архитектурной координации между балансировкой воздуха HVAC, перемещением персонала и автоматизацией физических барьеров. В фармацевтическом производстве высокой пропускной способности, упаковке полупроводников и операционных больниц ручной привод дверей создаёт критические операционные узкие места. Двери с ручным управлением увеличивают передачу бионагрузки при контакте, вызывают продолжительное открытое состояние дверных проёмов, разрушающее каскады дифференциального давления воздуха, и препятствуют перемещению тележек.
Мы ежедневно изготавливаем промышленные двери и комплектующие, и этот самый вопрос падает на стол к нашим инженерам каждую неделю. Содержание
- Бесконтактное управление и контроль загрязнения
- Как автоматические двери защищают воздушное давление в чистых помещениях
- Бесщёточные двигатели постоянного тока и управление движением
- Оптические волновые датчики против радарных: выбор правильного триггера
- Взаимоисключающие двери в одевальных шлюзах
- Аварийный выход и интеграция с пожарной сигнализацией
- Автоматические и ручные двери: экономия затрат и энергии
- Модернизируйте свое предприятие с помощью автоматизированных систем чистых дверей
Бесконтактное управление и контроль загрязнения
Физический контакт поверхности человека представляет собой основной механический вектор передачи микроорганизмов и частиц через границы чистого помещения.
“Согласно исследованиям по микробиологии чистых помещений, опубликованным ISPE, дверные ручки и нажимные панели накапливают бионагрузку более 80% при поверхностном контакте в шлюзах для прохода персонала, что делает бесконтактное открывание дверей важнейшей стратегией снижения рисков в рамках cGMP.”
Риски микробной контаминации от ручных дверных ручек чистого помещения
Современные интерфейсы автоматизации чистых помещений напрямую взаимодействуют с автоматизируемыми направляемыми транспортными средствами (AGV) и автономными мобильными роботами (AMR) с помощью оптической инфракрасной маячной системы или зашифрованного беспроводного рукопожатия на частоте 5,8 ГГц. Когда приближающийся AGV находится на расстоянии 3,0 метра от дверного проёма, автоматический привод инициирует предварительное открытие, устраняя простои транзита материалов и ведя учёт телеметрии прохождения флота в реальном времени.
- Беспроводное рукопожатие: High-reliability optical или RF interface triggering opening at 3.0m vehicle approach.
- Блокировка безопасности транспортного средства: Hold-open command remains energized до тех пор, пока rear safety sensor AGV не очистит threshold.
- Переопределение приоритета в трафике: Programmable priority logic granting right-of-way к automated transport vehicles.
Техники чистых помещений часто работают со стерильными контейнерами продукта, активными фармацевтическими ингредиентами (АФИ) или чувствительными кремниевыми пластинами. При ручном затягивании дверных рычагов или толкании механических пластин остатки перчаток и чешуйки кожи попадают на поверхности контактных элементов. Последующий персонал касается этих контаминированных точек контакта, распространяя жизнеспособные микроорганизмы по всему контролируемому контуру.
- Бесконтактная активация: Оптические волновые датчики ближнего действия полностью исключают физический контакт рук.
- Защита целостности перчатки: Prevents mechanical snagging или tearing sterile latex и nitrile gloves на lever latches.
- Снижение остатков дезинфицирующего средства: Eliminates corrosive disinfectant buildup вокруг exposed mechanical handle escutcheons.
- Электрохимическая долговечность: Sensor faceplates выдерживают более 10,000 cyclic wipe-downs с агрессивными quaternary ammonium и chlorine dioxide solutions.
Hands-Free Hygiene Compliance in cGMP Grade A и B Suites
В асептических препараторных классах A и B бесконтактная автоматизация имеет решающее значение для поддержания нулевых пороговых значений мониторинга окружающей среды по количественным показателям бактериальных колоний (КОЕ). Бесконтактный автоматизированный режим обеспечивает плавный переход операторов чистых помещений между этапами шлюзования без нарушения асептических протоколов.

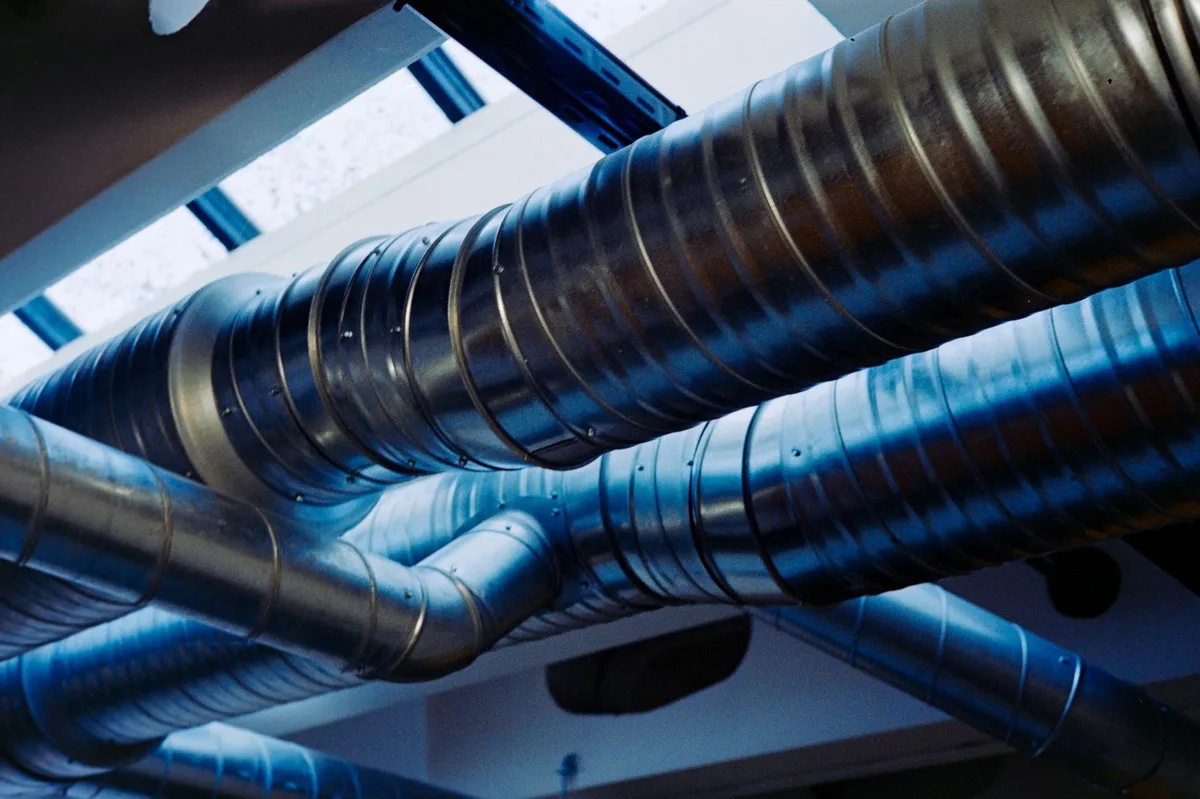

Как автоматические двери защищают воздушное давление в чистых помещениях
Чистые помещения поддерживают разность давлений от 10 Па до 50 Па (положительную или отрицательную) для предотвращения проникновения нефильтрованного воздуха. Продолжительность транзита через дверь напрямую влияет на стабильность балансировки воздуха HVAC.
Оповещение о давлении HVAC: Когда персонал оставляет двери чистого помещения с ручным управлением незапертыми или приоткрытыми для транзита тележек, дифференциальное давление воздуха мгновенно падает до нуля, затягивая нефильтрованный воздух из коридора в чистые зоны и вынуждая воздухообрабатывающие агрегаты HVAC тратить на 40% больше энергии. Более подробно см. ручных и автоматических дверей чистого помещения.
Физика падения давления: Сравнение ручного и автоматизированного времени выдержки
Стандартный цикл открытия двери чистого помещения с ручным управлением обычно занимает от 12 до 25 секунд, так как оператор открывает дверь, проходит через неё с оборудованием и разворачивается, чтобы закрыть её. Автоматические открыватели дверей чистых помещений высокой скорости завершают весь цикл — ускорение, удержание и закрытие — за 4–8 секунд, сокращая окно воздухообмена более чем на 60%.
Automated Hold-Open Timing и Rapid Soft-Close Profiles
Автоматические открыватели чистых помещений с микропроцессорным управлением оснащены программируемыми цифровыми таймерами выдержки в диапазоне от 1,0 до 30,0 секунд. Кривые высокоскоростного движения открывают дверь со скоростью до 1,0 м/с и выполняют плавные кривые торможения с мягким остановом, предотвращающие воздушную турбулентность и обеспечивающие полное прилегание к периметральным силиконовым уплотнениям.
- Оптимизация продолжительности цикла: Programmable 3-second hold-open timers для personnel transit и 8-second timers для material cart transfers.
- Защита ламинарного потока: Smooth S-curve acceleration prevents turbulent air eddies, которые disrupt unidirectional laminar flow hoods.
- Энергосбережение HVAC: Minimizing conditioned air loss reduces annual chiller и blower electrical loads до thousands of kilowatt-hours.

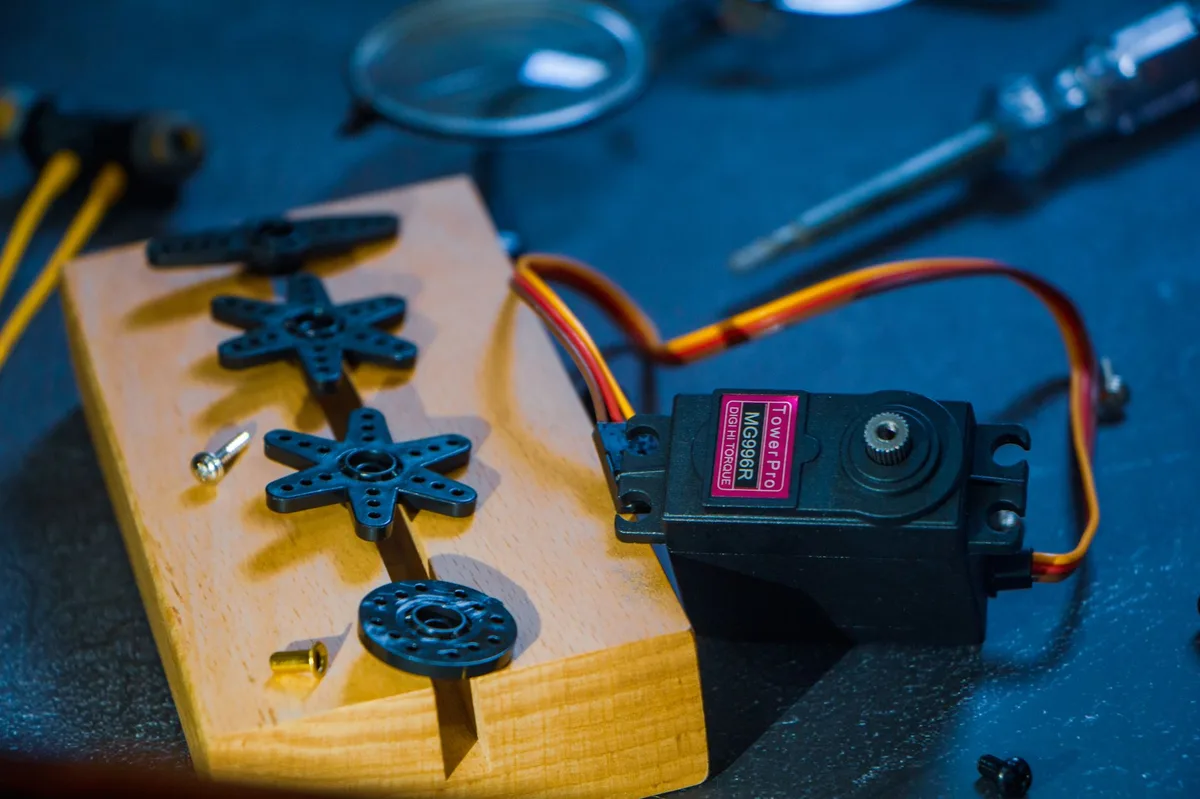

Бесщёточные двигатели постоянного тока и управление движением
Механизмы автоматизации чистых помещений должны обеспечивать сверхтихую работу, отсутствие выделения частиц и высокую надёжность на протяжении миллионов циклов.
Совет по монтажу оператора: Specify полностью concealed in-lintel или enclosed sloped stainless steel operator housings (IP54 / IP65 rated) для elimination horizontal dust ledges и facilitation seamless biocide wipe-downs.
Скрытые Operator Enclosures в перемычке, устраняющие накопление частиц
Профили перемычек операторских помещений включают выделенные каналы изоляции высокого и низкого напряжения, разделяя сетевые линии электропитания 110V/230V и чувствительные линии связи датчиков и Modbus постоянного тока 24V для устранения электромагнитных помех.
- EMC-экранирование: Внутренние алюминиевые перегородки обеспечивают электромагнитную изоляцию >60 дБ.
- Модульные клеммные блоки: Безвинтовые съёмные пружинные клеммы для быстрого электрического ввода в эксплуатацию.
- Сервисный отключающий выключатель: Скрытый поворотный изолятор питания, обеспечивающий безопасное техническое обслуживание оператором.
- Диагностический порт микропроцессора: Интегрированный интерфейс USB/Bluetooth, позволяющий беспроводную калибровку параметров и обновление прошивки без вскрытия герметичных панелей перемычки.
Автоматические приводы для чистых помещений устанавливаются заподлицо с потолочной перемычкой или размещаются в корпусах из нержавеющей стали 304/316L со скатным верхним профилем под углом 30 градусов. Такая санитарная конструкция устраняет горизонтальные плоские поверхности, где может скапливаться пылевой аэрозоль, и позволяет непосредственно проводить жидкостную химическую очистку.
Цифровое S-образное ускорение и мягкая механика защелкивания уплотнений
Микропроцессорный сервоконтроллер выполняет алгоритмы траектории высокого разрешения (обратная связь энкодера — 1024 импульса на оборот), динамически корректируя крутящий момент двигателя для компенсации сопротивления отрицательного или положительного давления в помещении, что обеспечивает надёжное защёлкивание периметральных уплотнений без застревания двигателя. Дополнительное чтение: роль дверей чистых помещений рассматривает это подробно.
Бесщёточные серводвигатели (BLDC) работают при сверхнизком уровне шума (<45 дБ(А)) с высокой точностью позиционирования:
- Эффективность бесщёточного двигателя: Исключает образование пылевых частиц от трения угольных щёток, обеспечивая полную совместимость с чистыми помещениями класса ISO 4.
- Оптические ротационные энкодеры: Контролируют положение двери с субмиллиметровой точностью, исключая механические концевые выключатели.
- Контролируемый момент защелкивания: Обеспечивает высокое конечное усилие закрывания для сжатия многоступенчатых силиконовых уплотнений и автоматических опускаемых нижних уплотнений без удара.

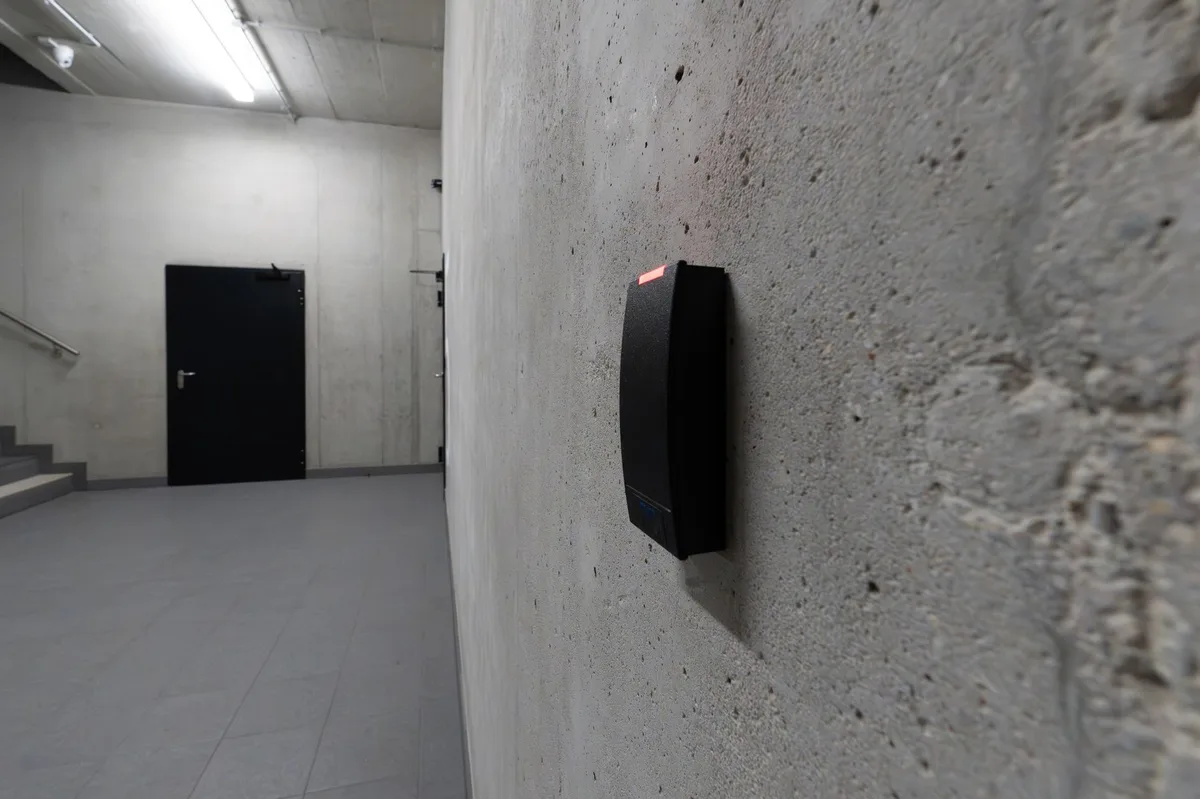

Оптические волновые датчики против радарных: выбор правильного триггера
Тщательный подбор и калибровка подходящих бесконтактных датчиков активации предотвращают ложные срабатывания, гарантируя легкий проход персонала.
Калибровка зон оптического волнового детектирования (50–300 мм)
Оптические датчики близости оснащены узконаправленными коллимационными линзами, которые ограничивают поле обнаружения углом менее 15 градусов, устраняя непреднамеренные открывания дверей, вызванные прохождением персонала мимо дверной рамы в смежных коридорах чистых помещений.
- Узкий угол поля: Направленный конус <15 градусов, предотвращающий случайные срабатывания в коридоре.
- Фильтрация фоновой засветки: Оптические полосовые фильтры, блокирующие амплитудные пульсации люминесцентного и LED-освещения частотой 50/60 Гц.
- Время отклика: Сверхнизкое время активации (<50 мс) для мгновенного открывания.
В отличие от стандартных коммерческих радарных датчиков движения, которые открывают двери при любом прохождении персонала в смежных коридорах, в чистых помещениях требуется преднамеренная бесконтактная активация:
- Монтаж датчика: Разместите инфракрасный датчик близости на высоте 1 100 мм рядом с дверной коробкой для активации рукой или локтем.
- Калибровка зоны: Настройте оптическое поле через внутренние DIP-переключатели на узкий конус 100–200 мм.
- Фильтрация помех: Микропроцессор датчика модулирует инфракрасную частоту для исключения ложных срабатываний от отражений от полированных нержавеющих стальных стен и люминесцентного освещения.
- Визуальное подтверждение: Двухцветные светодиодные индикаторные кольца горят синим в режиме ожидания и зеленым при корректной жестовой команде.
Датчики с защитой IP65, устойчивые к мойке и парофазной пероксидной обработке (VHP)
Лицевые панели бесконтактных датчиков изготавливаются из цельной нержавеющей стали 316 или химически стойкого поликарбоната, уплотнённого силиконовыми O-кольцами. Узлы с рейтингом IP65 выдерживают ежедневную санацию изопропиловым спиртом 70%, пероксиуксусной кислотой и циклической парофазной дезактивацией (VHP).

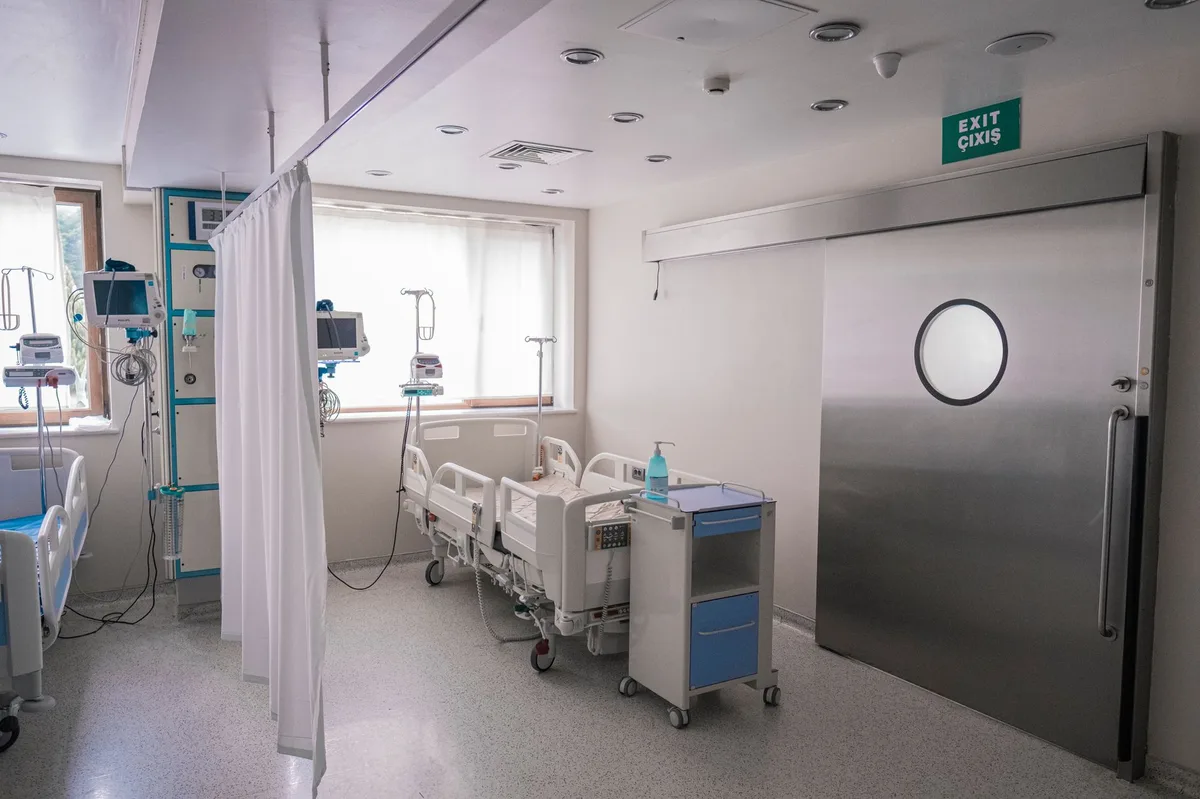

Взаимоисключающие двери в одевальных шлюзах
В многокамерных персональных одевальных шлюзах (PAL) и шлюзах для передачи материалов (MAL) автоматические приводы дверей синхронизируются с электронными контроллерами блокировок для соблюдения строгих протоколов изоляции.
Требование к эвакуации: Все автоматические приводы дверей для чистых помещений и электромагнитные блокировки должны быть жёстко подключены к центральной пожарной сигнализации. При срабатывании тревоги контроллер обязан мгновенно отключить питание магнитных замков и разрешить ручной аварийный выход.
Каскадная логика шлюзов для порталов передачи персонала и материалов
Интегрируемые программируемые логические контроллеры (ПЛК) автоматизируют последовательность транзита через шлюз без вмешательства оператора:
- Этап 1 (Команда входа): Оператор активирует волновой выключатель внешнего шлюза. Дверь 1 автоматически открывается, пока Дверь 2 остаётся заблокированной со статусным красным светодиодом.
- Этап 2 (Автоматическое пребывание): Оператор входит в шлюз. Дверь 1 автоматически закрывается и защёлкивает своё скрытое периметральное опускаемое уплотнение.
- Этап 3 (цикл HEPA-продувки): Автоматический таймер инициирует 15-секундный воздушный душ или последовательность HEPA-продувки для удаления частиц.
- Этап 4 (освобождение выхода): По завершении продувки статус Двери 2 меняется на зелёный, и дверь бесконтактно открывается, обеспечивая доступ в чистую зону.
Время экспозиции в воздушном душе HEPA и телеметрия BMS
Автоматические приводы передают данные о состоянии системы в реальном времени — включая счётчики циклов, продолжительность открытия и проверку фиксации уплотнения — непосредственно в building management systems (BMS) здания через протоколы Modbus RS485 или BACnet, обеспечивая полную трассу аудита для регуляторных проверок.
Аварийный выход и интеграция с пожарной сигнализацией
Автоматические двери чистых комнат должны согласовывать автоматизацию стерильной изоляции с обязательными стандартами обеспечения жизнеобезопасности и аварийной эвакуации.
Стандарты EN 16005 и ANSI/BHMA A156.10 на электрифицированные пешеходные двери
Перед отправкой на объект все автоматические приводы дверей чистых комнат проходят непрерывное тестирование на выгорание длительностью 1000 циклов и тестирование сопротивления изоляции (диэлектрическая прочность 1500 В переменного тока) для обеспечения безупречной надёжности перед международной пусконаладкой.
Автоматические двери чистых комнат соответствуют международным стандартам безопасности, регулирующим ограничения кинетической энергии, обнаружение препятствий и предотвращение защемления. Инфракрасные защитные световые завесы сканируют всю траекторию хода двери и мгновенно изменяют направление движения при обнаружении препятствия или тележки.
Безотказный механический возврат пружины и контролируемые источники бесперебойного питания
В соответствии со стандартами акустических измерений ISO 3744 высококачественные автоматические приводы дверей чистых комнат поддерживают уровни звукового давления строго ниже 45 дБ(А) при непрерывном циклировании, предотвращая акустический резонанс в чувствительных биофармацевтических лабораториях.
В условиях отказа электроснабжения автоматические двери чистых комнат гарантируют бесперебойную безопасность жизнедеятельности:
- Интегрированный источник бесперебойного питания (ИБП): Обеспечивает до 4 часов непрерывной автоматической работы или переводит двери в безотказное открытое/закрытое состояние.
- Механический пружинный аварийный привод: Внутричерные механические пружины с низким коэффициентом трения обеспечивают усилие ручного открывания менее 65 Н (15 фунт-сила).
- Отключение питания пожарной сигнализации: Немедленный безотказный магнитный разрыв при активации центральной пожарной сигнализации здания в соответствии с NFPA 101 и EN 13637.
Автоматические и ручные двери: экономия затрат и энергии
Следующая инженерная матрица сравнивает эксплуатационные характеристики и энергетические показатели между ручными и автоматическими дверями чистых комнат.
| Параметр производительности | Автоматическая дверь чистого помещения | Ручная дверь чистого помещения | Эксплуатационное воздействие и преимущества |
|---|---|---|---|
| Среднее время открывания двери | 4,0 – 6,0 секунд (автоматически) | 12,0 – 25,0 секунд (вручную) | Снижение времени открытого воздействия на 60–% |
| Контактный перенос бионагрузки | Отсутствует (бесконтактный датчик приближения) | Высокий (точки контакта с ручкой) | Исключает основной вектор перекрёстного загрязнения |
| Стабильность перепада давления | Поддерживается (быстрое восстановление <10 с) | Нестабильный (частые падения давления) | Гарантирует непрерывное соответствие ISO/cGMP |
| Эффективность прохода персонала | Без использования рук (без остановки тележки) | Низкая (требуется остановка для открывания) | Экономит 4–8 секунд за цикл прохода |
| Воздушные потери HVAC и энергетические затраты | Минимальные (– / год / дверь) | Высокие (–1 200 / год / дверь) | Снижает электрическую нагрузку на кондиционирование воздуха |
| Срок службы уплотнителя и фурнитуры | Контролируемый (S-образное торможение энкодером) | Переменный (склонность к жёсткому закрытию) | Продлевает срок службы силиконового уплотнения более 500 тыс. циклов |
| Аудиторская трасса и интеграция с BMS | Полное (ведение телеметрического логирования в реальном времени) | Отсутствует (ручной трансфер без мониторинга) | Автоматизированное логирование соответствия для аудита FDA |
Автоматизация заслуживает своего места из-за интенсивности трафика, а не из-за моды; руководство по выбору между ручными и автоматическими дверями чистых помещений сопоставляет первоначальные затраты, гигиену, техническое обслуживание и соответствие нормам, чтобы для каждого проёма было принято верное решение.
Автоматизация заслуживает своего места из-за интенсивности трафика, а не из-за моды; руководство по выбору двери чистой комнаты с ручным или автоматическим приводом руководство по выбору между ручными и автоматическими дверями чистых помещений сопоставляет первоначальные затраты, гигиену, техническое обслуживание и соответствие нормам, чтобы для каждого проёма было принято верное решение.
Часто задаваемые вопросы об автоматических дверях для чистых помещений
Как автоматические двери повышают операционную эффективность чистого помещения?
Автоматические открыватели дверей исключают необходимость ручной остановки при перемещении тележек, сокращают время нахождения дверного проёма открытым на 60%, поддерживают каскады дифференциального давления воздуха и предотвращают перекрёстное заражение через прикосновение к дверным ручкам.
Какие датчики используются для бесконтактного открывания дверей чистого помещения?
Чистые помещения используют оптические инфракрасные волновые датчики приближения с узкими зонами обнаружения (от 50 мм до 300 мм), чтобы предотвращать ложные срабатывания и обеспечивать бесконтактное включение в перчатках.
Что происходит с автоматическими дверями чистых помещений при отключении питания?
Автоматические двери чистых помещений оснащаются резервными батареями (ИБП) и механическими пружинными системами возврата, позволяющими лёгкое ручное открывание для эвакуации в соответствии со стандартами NFPA 101 по безопасности жизнедеятельности.
Могут ли автоматические открыватели дверей для чистых помещений выдерживать химическую VHP-дезинфекцию?
Да. Датчики чистых помещений оснащены герметичными корпусами из нержавеющей стали 316 марки и лицевыми панелями датчиков класса защиты IP65, рассчитанными на ежедневную протирку растворами IPA 70%, спороцидными средствами и циклическую обработку VHP-газом.
Как автоматические двери интегрируются с блокировками воздушного шлюза чистой комнаты?
Автоматические дверные привода подключаются к центральным программируемым логическим контроллерам (ПЛК), которые обеспечивают каскадные правила шлюзовых камер, удерживая внутренние двери закрытыми до тех пор, пока не закроются внешние двери и не завершатся циклы очистки воздуха с помощью HEPA-фильтров.
Основываясь на опыте нашей инженерной команды в проектировании и изготовлении индивидуальных автоматизированных дверных систем для чистых помещений cGMP класса A стерильных производственных линий, микроэлектронных цехов ISO Class 4 и лабораторий с биологическим уровнем защиты BSL-3, автоматические открыватели дверей обеспечивают измеримую операционную выгоду. Мы подготовили это комплексное инженерное руководство для анализа того, почему двери чистых помещений с автоматическими открывателями значительно повышают эффективность объекта, энергоэффективность и контроль контаминации.
Модернизируйте свое предприятие с помощью автоматизированных систем чистых дверей
Переход на чистые двери с автоматическими приводами обеспечивает доказанную операционную отдачу за счет защиты каскадов дифференциального воздушного давления, устранения контактных векторов бионагрузки и ускорения перемещения материалов. Продвинутые бесщеточные сервоприводы постоянного тока, скрытые корпуса исполнительных механизмов и бесконтактные датчики приближения обеспечивают надежную стерильную работу в течение миллионов циклов.
Наше инженерное подразделение проектирует и производит индивидуальные автоматизированные системы чистых дверей, адаптированные под требования фармацевтических, микроэлектронных и медицинских предприятий. Изучите наши системы автоматизированных чистых дверей или свяжитесь с нашими техническими специалистами уже сегодня, чтобы запросить автоматизированные CAD-документы, спецификации контроллеров движения и проектные коммерческие предложения.
