Два свода правил регулируют работу каждой автоматической двери в больнице, и они тянут в противоположных направлениях. ADA устанавливает минимальную свободную ширину дверного проёма на уровне 32 дюймов (815 мм). Контроль инфекций толкает в другую сторону — к герметичным полотнам, бесконтактному управлению и поверхностям, выдерживающим многократные циклы дезинфекции. Три рассмотренных ниже семейства дверей разрешают это противоречие разными способами, и различия между ними определяют, где каждая из них должна быть установлена.
Производители разделяют семейства по типу движения полотна, а не по бренду. Герметичные раздвижные панели входят в раму с уплотнителем, приводы для распашных дверей автоматизируют традиционное петельное полотно на его существующей раме, а телескопические панели решают проблему ширины складыванием. Подберите движение под зону — и остальная спецификация автоматических больничных дверей практически пишется сама.
Какие типы автоматических дверей бывают в больницах
Три семейства покрывают почти все рабочие решения, и производители разделяют их по типу движения полотна, а не по бренду.
Герметичные раздвижные двери
Герметичные раздвижные двери обслуживают зоны с критическим давлением, такие как операционные, входы в ОРИТ и изоляционные палаты. Полотно заходит в раму с уплотнителем, так что дверной комплект одновременно служит границей давления помещения.
Бесконтактные распашные двери
Бесконтактные распашные двери подходят для палатных коридоров, санузлов и проектов реконструкции, где рама уже существует. Привод автоматизирует существующее петельное полотно, сохраняя стену, отделку и противопожарный сертификат на месте.
Телескопические раздвижные двери
Телескопические раздвижные двери расширяют проём там, где отделение неотложной помощи или коридор диагностического оборудования требует большей свободной ширины, чем стандартная раздвижная дверь. Полотна складываются в одну сторону, освобождая ширину.
Каждое семейство предлагает свой компромисс. Герметичные раздвижные полотна обеспечивают воздухогерметичность, но требуют места в стене для кармана. Распашные приводы обеспечивают простоту и скорость монтажа при реконструкции, но выпускают маятниковое полотно в коридор. Телескопические комплекты дают максимальную ширину, но стоят дороже по фурнитуре на каждый проём. В разделах ниже приведены конкретные цифры для каждого компромисса.

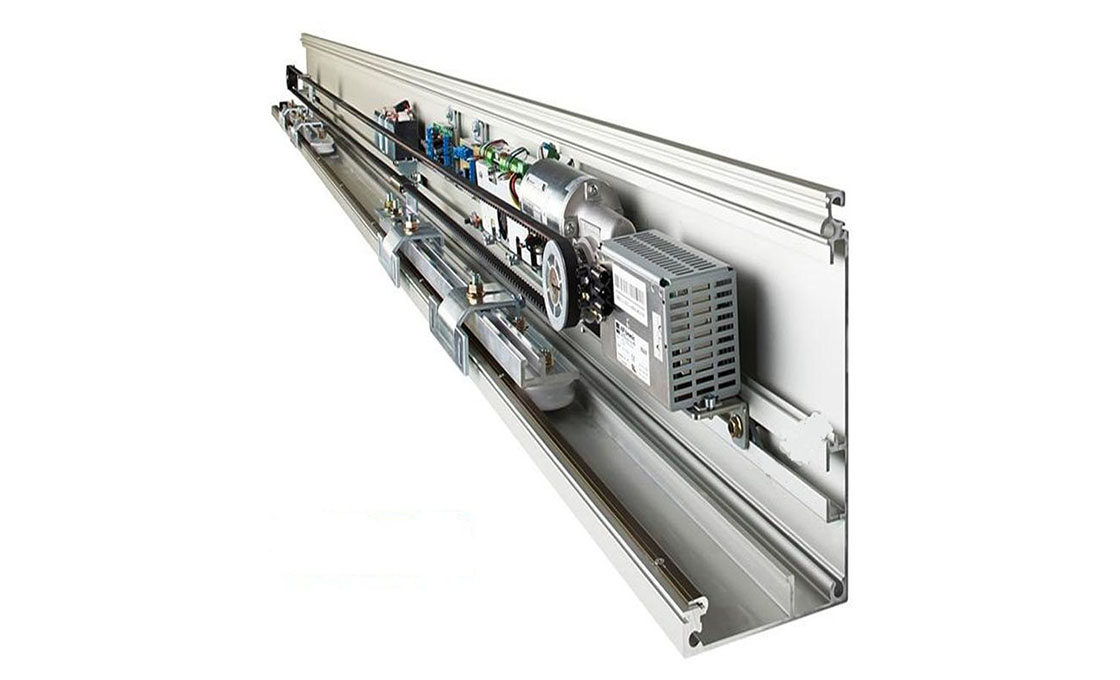

Герметичные раздвижные двери для операционных и ОРИТ
Герметичное полотно закрывается, словно самолёт, касающийся взлётной полосы: панель слегка опускается, скользит по проёму и прижимается к уплотниту рамы, так что дверной комплект работает как клапан давления помещения. По европейским тестовым данным эта герметичность измеряется, а не подразумевается: больничные герметичные раздвижные двери сертифицированы по классу 4 по воздухопроницаемости согласно EN 12207 — высший класс в стандарте. Независимые отчёты о воздухопроницаемости герметичных дверных комплексов подтверждают работу при перепадах давления до 400 Па.
Размер определяется интенсивностью потока. Стандартные ширины свободного прохода составляют от 1 200 до 1 600 мм на одно полотно и от 1 600 до 2 000 мм на двустворчатый комплект. Любой из вариантов пропускает кровать и тележку с оборудованием рядом. Для диагностических комплексов тот же раздвижной привод принимает свинцовую защиту толщиной 1–4 мм. Лицевые панели выполняются из нержавеющей стали, антибактериального HPL или стекла, а марки SS304 и SS316 остаются выбором по умолчанию там, где каждую смену используются хлорсодержащие салфетки.
Правило закупки, которое защищает эту зону, основано на документальной приёмке. При вводе операционной в эксплуатацию комнату оформляют отчёт о воздухопроницаемости и файл безопасности по EN 16005, а не рекламное слово “воздухонепроницаемый” в брошюре. Если вы выбираете материалы полотен для одного проекта, наше руководство по сравнению материалов больничных дверей охватывает сторону панели. Логика зон из выбора больничных дверей по зонам напрямую переносится на операционные больницы.

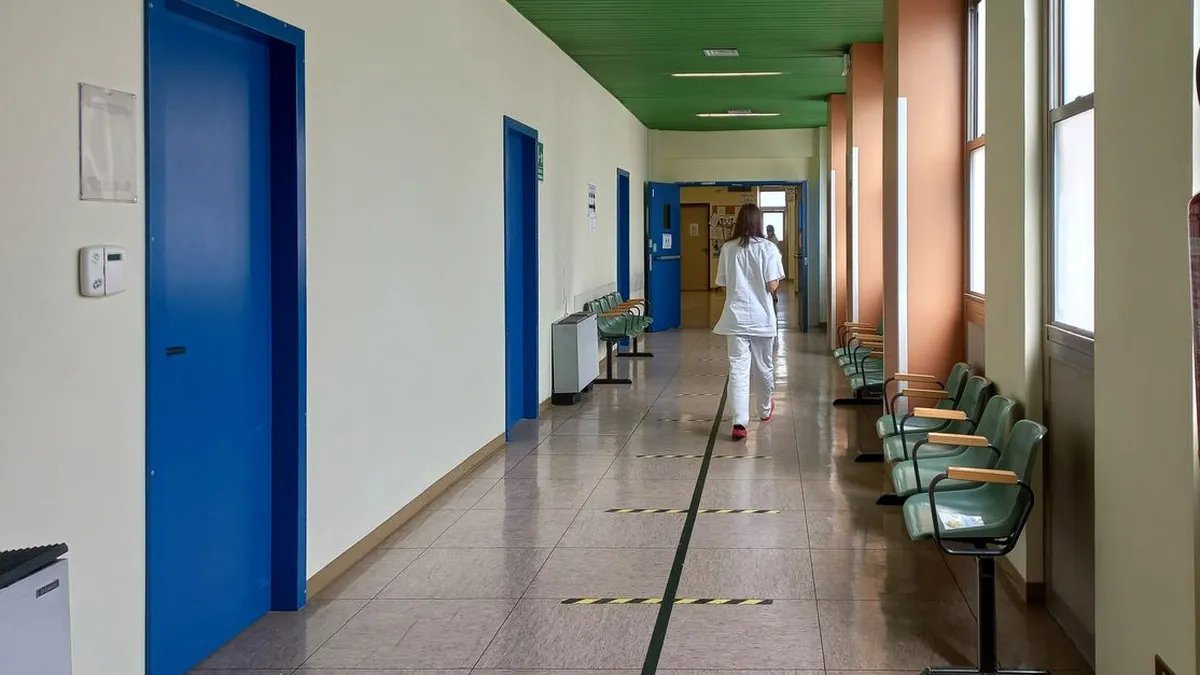

Бесконтактные распашные двери для палат и реконструкции
Распашной привод — это путь реконструкции среди автоматических больничных дверей. Корпус мотора монтируется над рамой, рычаг приводит в движение существующее петельное полотно, и палата сохраняет свою раму, отделку и противопожарный сертификат. Именно поэтому это семейство доминирует в работах по реконструкции: санузлы, процедурные, двери лабораторий и боковые коридоры, где перестройка стены не планируется.
Активация — там, где живёт гигиена. Датчики движения открывают дверь, когда персонал подходит с тележкой, переключатели «открыть жестом» позволяют активировать полотно рукой или локтем без контакта, а кнопки-педели служат для посетителей. Одна из спецификаций систем дверей для здравоохранения показывает, насколько глубоко простирается настройка. Скорость открытия составляет от 150 до 500 мм/с, закрытия — от 100 до 450 мм/с, время удержания в открытом положении — от 0 до 9 секунд. Привод представляет собой 24 В 100 Вт бесщёточный мотор, способный двигать полотна массой до 195 кг.
Тот же комплект срабатывает в обратную сторону при обнаружении препятствия, что является поведением, защищающим медленно идущего человека на пути полотна.
Привод автоматизирует полотно; само полотно всё ещё должно соответствовать требованиям доступности независимо. Согласно разделу 404.2.3 ADA, дверной проём должен обеспечивать минимальную свободную ширину 32 дюйма (815 мм), измеряемую при открытии двери на 90 градусов. Перед заказом фурнитуры измерьте реальную свободную ширину. И если вы сравниваете типы приводов и рычаги, наш покупательский гид по как выбрать автоматический дверной открыватель шаг за шагом разбирает это решение.
Телескопические раздвижные двери для широких проёмов
Телескопический раздвижной механизм складывает полотна так, что они движутся с разной скоростью, одно скользит вдвое быстрее другого, и оба складываются в один боковой карман. Прём получает свободную ширину без увеличения пространства у стены, что обычно является ограничением для более широкого входа в больнице. Отделения неотложной помощи используют дополнительный свободный проход для трансферов реанимации. Коридоры диагностического оборудования используют его, когда замена КТ или МРТ должна физически пройти сквозь проём, а главные входы — для пикового потока пациентов.
Здесь важны две проверки спецификации. Во-первых, спросите, как полотна последовательно складываются и блокируются в закрытом положении, потому что сложенный комплект имеет больше подвижной фурнитуры, чем стандартная раздвижная дверь. Во-вторых, подтвердите функцию выброса: панели должны распахиваться в направлении эвакуации по сигналу пожарной сигнализации, сохраняя соответствие требованиям выхода. Оба пункта должны быть в спецификации до заказа, а не в списке замечаний после него.
Куда какая дверь идёт в больнице
Правило маршрутизации короче, чем большинство каталогов suggируют. Давление и гигиена определяют клиническое ядро, экономика реконструкции — тыльную сторону коридоров палат, а ширина — входы. Таблица сжимает это до ключевых данных.
| Тип двери | Лучшие зоны | Герметичность и гигиена | Ключевые параметры |
|---|---|---|---|
| Герметичная раздвижная | Операционные, ОРИТ, изоляция, диагностика | Воздухонепроницаемое уплотнение класса 4, SS304/SS316 или антибактериальный HPL | EN 12207 Класс 4; протестировано на 400 Па; свободный проход 1 200–2 000 мм; вариант со свинцовой защитой 1–4 мм |
| Бесконтактная распашная | Палаты, санузлы, лаборатории, коридоры реконструкции | Бесконтактная активация держит руки подальше от полотна | 150–500 мм/с; удержание 0–9 с; свободная ширина 32 дюйма (815 мм) по ADA |
| Телескопическое раздвижное | Входы отделения неотложной помощи, коридоры диагностики, главный холл | Стеклянные или стальные полотна, выброс для эвакуации | Максимально широкий свободный проход на одно проём стены; проверка механизма последовательности |
Когда два правила сталкиваются, правило давления побеждает. Коридор палаты, обслуживающий изоляционную палату, получает герметичную раздвижную дверь, даже если на всём этаже стоят распашные полотна. Провал воздушного контура давления обходится дороже любых сбережений на приводе. Там, где риск давления отсутствует, более дешёвая автоматизация обычно служит пациентам ничуть не хуже.
Стандарты безопасности и соответствия, которые необходимо требовать
Автоматические больничные двери — это оборудование в пешеходной зоне, и в Европе к ним относятся именно так. Стандарт EN 16005 охватывает безопасность приводных дверных блоков для пешеходов, EN 12453 устанавливает требования безопасности к приводному механизму, а EN 12445 определяет, как измеряются усилия. Руководство Великобритании по инспекциям от Health and Safety Executive (Управление по охране труда) добавляет практический уровень. Защита обеспечивается комбинированием ограничения усилия, чувствительных к давлению краёв и бесконтактных датчиков, при этом измерение усилий и ведение записей осуществляются на протяжении всего срока службы двери (Руководство по безопасности приводных дверей).
Спецификация предполагает требование предоставлять отчёты поимённо. Запросите у поставщика класс воздухопроницаемости по EN 12207, файл соответствия EN 16005 и протокол испытаний на усилие, сделайте приёмку условной от их наличия. Дверной блок, который сегодня чисто срабатывает на препятствие, может сместиться после сезона ударов тележек. Именно поэтому HSE рассматривает испытание на усилие как периодически повторяющееся обязательство, а не как разовый сертификат.
Как выбрать подходящий тип для вашего проекта
Пять проверок позволяют разрешить большинство проектов за один день. Начните с оценки рисков зоны, поскольку границы давления и экранирование от излучений — это безусловные требования. Затем проверьте существующие короба: для маятниковых приводов их можно использовать повторно, а для раздвижных — нет. Измерьте фактическую чистую ширину проёма относительно 32-дюймового уровня пола и определите, кто и каким способом активирует дверь. Завершите разбором условий обслуживания, потому что больница не может ожидать замену детали две недели.
Что касается аппаратуры, настаивайте на степени защиты от проникновения и вариантах управления, совместимых с больничными сетями. Наши приводы для дверей имеют рейтинг IP65 с поддержкой WiFi, Bluetooth и управлением по RS485. Те же инженерные решения применяются в специальных дверных системах созданных для медицинских и промышленных объектов.
Условия первой стороны имеют значение на этом этапе. Дверные полотна гарантируются на 2 года, приводы — на 3 года, серводвигатели — на 5 лет. Запчасти в рамках гарантии поставляются за 5–7 дней, а первые производственные заказы выполняются за 20–35 дней. Сроки поставки решают, откроется ли палата в запланированный срок, чаще, чем любые рекламные заявления в буклете.
Одна честная оговорка завершает перечень. Помещения для хранения, уборочные шкафы и служебные зоны с низкой проходимостью не требуют автоматизации, а установка приводов там лишь увеличивает количество вызовов на сервис. Автоматические больничные двери окупают себя там, где сосредоточены трафик, гигиена и риски давления; во всех остальных случаях правильно установленная ручная дверь остаётся верным инженерным решением.
Часто задаваемые вопросы о типах дверей для больниц
Какой тип автоматических дверей подходит для операционной?
Герметичная раздвижная дверь. Она обеспечивает герметизацию контура давления операционной с полотном класса 4 по EN 12207, открывается без касания руками и принимает лицевые панели из нержавеющей стали или антибактериального HPL для многократной дезинфекции смен за сменой.
Что означает герметичность больничных дверей?
Это означает, что створка закрывается в раму с уплотнением, обеспечивая измеряемую воздухонепроницаемость. Качество подтверждается протоколами испытаний, такими как класс воздухопроницаемости по EN 12207 и независимые результаты утечек до 400 Па, а не каталожным прилагательным.
Какова минимальная ширина дверного проёма в больнице?
Согласно разделу 404.2.3 ADA, дверной проём должен обеспечивать минимальную чистую ширину 32 дюйма (815 мм), измеряемую при открытой двери на 90 градусов. Кровати и оборудование для визуализации часто значительно усложняют достижение этого порога.
Как открываются бесконтактные двери в больницах?
Типичными средствами управления являются датчики движения над проёмом, бестактильные включатели, срабатывающие от взмаха руки или локтя, и кнопки нажимного типа. Все они устраняют дверное полотно как общую поверхность для прикосновения в медицинских помещениях.
Может ли оператор качелей адаптироваться к уязвимым пользователям?
Да. Приводы для медицинских распашных дверей регулируют скорость открывания в диапазоне от 150 до 500 мм/с, скорость закрывания и время удержания в открытом положении от 0 до 9 секунд. Они также меняют направление движения при препятствии на пути створки.
