Deux demandes sont parvenues à notre usine la même semaine. Un acheteur en électronique nous a demandé un devis pour un kit porte destinée à une zone de fabrication “ Grade B ”. Un acheteur pharmaceutique voulait “ une salle de remplissage ISO 8 ”. Chacun avait emprunté un vocabulaire au mauvais secteur, et aucune spécification ne pouvait être mise en œuvre telle quelle.
Cette confusion est la voie la plus claire pour aborder la question de la salle blanche industrielle vs la salle blanche biologique, car chaque salle est définie par ce qu'elle doit exclure. L'une combat la poussière inerte. L'autre combat aussi les organismes vivants qui se posent, s'installent et se multiplient. Nous fabriquons des systèmes de portes pour ces deux mondes, et ce guide expose là où les deux types de salles diffèrent véritablement.
Deux salles construites autour d'ennemis différents
Une salle blanche industrielle est construite autour de contaminants non viables. Les ennemis sont des particules inertes de poussière, de métal, de silicone ou de fibre qui peuvent ruiner une pastille, une tête de lecture de disque dur ou un roulement de précision. L'électronique, la fabrication de semiconducteurs, l'optique aérospatiale et l'usinage de précision évoluent dans cet univers. Le produit est compromis si une particule se dépose dessus au mauvais moment, donc la salle élimine les particules plus rapidement que les personnes et les machines n'en produisent.
Une salle blanche biologique porte un second ennemi sur le premier : des micro-organismes viables. Les bactéries, spores et champignons ne se contentent pas de se poser sur une surface ; ils se multiplient. Un flacon contaminé, un pansement ou un plateau alimentaire peut nuire à un patient des mois après son départ du bâtiment. L'analogie que nous donnons aux acheteurs est simple. Une salle blanche industrielle est un coffre-fort de musée qui protège de la poussière, tandis qu'une salle blanche biologique est un bloc opératoire qui protège de ce qui est vivant et affamé.
L'ISO 14644-1, la norme de classement de base pour les deux types de salles, évalue la propreté de l'air uniquement par la concentration en particules. Son propre résumé indique qu'elle ne peut pas caractériser le caractère viable des particules en suspension. Cette seule phrase explique pourquoi un second cadre existe. Les comptages de particules sont nécessaires pour les deux salles ; ils ne sont pas suffisants lorsque des contaminants vivants sont en jeu.
ISO 14644 et grades GMP expliqués côte à côte
La plupart des comparaisons entre salle blanche industrielle et salle blanche biologique reviennent au cadre réglementaire. Les salles industrielles sont classées selon ISO 14644-1, [LIEN], qui évalue la propreté de l'air de la classe ISO 1 à la classe ISO 9. Le classement compte les particules entre 0,1 et 5 micromètres par mètre cube d'air. Une zone de photolithographie pour semiconducteurs vise généralement la classe ISO 3 à la classe ISO 4. Les zones d'assemblage et de test se relâchent jusqu'à la classe ISO 6 à la classe ISO 8, bien qu'il s'agisse de plages industrielles typiques plutôt que de règles fixes.
Les salles biologiques sont classées selon une seconde couche. Dans la fabrication pharmaceutique stérile, l'annexe 1 de l'EU GMP définit les grades A, B, C et D. Le grade A est la zone critique pour les opérations à haut risque telles que le remplissage aseptique. Le grade B est sa salle de fond. L'USP applique une logique similaire au conditionnement stérile en pharmacie et à l'hôpital, exigeant une salle tampon de classe ISO 7 avec une antichambre de classe ISO 8.
| Paramètre | Salle blanche industrielle | Salle blanche biologique |
|---|---|---|
| Contaminant primaire | Particules non viables | Particules plus micro-organismes viables |
| Cadre réglementaire | Classes ISO 14644-1 de 1 à 9 | ISO 14644 plus annexe 1 EU GMP ou USP |
| Classification typique | ISO 3 à ISO 8 par étape de processus | Grades A à D ; tampon ISO 7, antichambre ISO 8 |
| Indicateur de classement | Comptage de particules uniquement | Particules plus suivi microbien |
| Industries typiques | Semiconducteurs, électronique, optique, aérospatial | Pharmacie, dispositifs médicaux, alimentation, hôpitaux |
| Priorité de surface des portes | Faible émission de particules, contrôle ESD | Résistant aux produits chimiques, lavable, stérilisable |
Pourquoi un tableau de correspondance n'est pas un dictionnaire de traduction
Le tableau 1 de l'annexe 1 aligne le grade A sur la limite de particules de la classe ISO 5. Cette limite est de 3 520 particules de 0,5 micromètre ou plus par mètre cube au repos. Les acheteurs lisent souvent la ligne comme “ Grade A égale ISO 5 ” et s'arrêtent là. À notre avis, c'est le raccourci le plus coûteux dans les achats de salles blanches, car les deux systèmes répondent à des questions différentes.
L'ISO 14644 vous dit à quel point l'air est propre. Le GMP vous dit si un processus de fabrication est contrôlé, documenté et surveillé. Une zone grade A comporte des exigences qu'aucune classe ISO ne contient, y compris la surveillance continue de l'air viable pendant le fonctionnement. Lorsque vous briefez un fournisseur, indiquez d'abord le processus et la réglementation, puis la classe. La spécification matérielle en découlera correctement.
Comment les cascades de pression et les stratégies d'écoulement de l'air divergent
Les salles industrielles défendent généralement une seule direction. La salle est en surpression par rapport à son environnement, et l'air filtré chasse les particules loin du produit. Les principales questions de conception sont le taux de renouvellement d'air et l'uniformité de l'écoulement. La pression importe surtout comme condition de stabilité pour ce processus de purification.
Les salles biologiques défendent par étapes. L'annexe 1 de l'EU GMP exige une différence de pression minimale de 10 Pascals entre des salles adjacentes de grades différents. Il s'agit d'une valeur indicatrice, disposée de sorte que l'air propre descende toujours de la zone la plus propre vers la plus sale. Les zones grade A ajoutent une protection par flux unidirectionnel au-dessus de la zone critique. Les opérateurs entrent par une succession de salles de changement plutôt que par une seule porte.
La charge instrumentale augmente avec la biologie. Une suite pharmaceutique enregistre les différences de pression en continu, car un régulateur peut demander ce qui s'est produit dans la zone de remplissage à n'importe quelle heure de n'importe quel quart. Une salle industrielle documente sa performance d'écoulement d'air à la mise en service et la revérifie selon un calendrier. Les deux surveillent ; une seule doit prouver une chaîne ininterrompue de contrôle.
Avertissement : La modernisation d'une salle industrielle en salle biologique en changeant uniquement les filtres échoue aux audits. Une cascade nécessite des portes, sas et interverrouillages assortis. L'annexe 1 attend également que le temps entre la fermeture et l'ouverture des portes interverrouillées soit défini et contrôlé. Le système porte-paroi fait partie du dossier de conformité, pas une réflexion après coup.
Matériaux et exigences de stérilisation par type de salle
Traversez une salle blanche électronique au changement de quart et vous verrez une manutention à sec. Vêtements antistatiques, ioniseurs et surfaces choisies pour ne rien émettre. L'ennemi est une particule, donc la priorité matérielle est la faible émission de composés et la dissipation statique. L'acier inoxydable apparaît là où la durabilité compte, mais l'acier peint en poudre et les panneaux HPL servent également bien dans les zones moins critiques.
Traversez une suite pharmaceutique la nuit et vous verrez le rituel inverse : des rondes de nettoyage humide selon un calendrier fixe. Désinfectants et agents sporicides touchent chaque surface qu'une lingette peut atteindre, y compris les vantaux, encadrements, joints et panneaux vitrés. Chaque surface doit survivre à des attaques chimiques répétées sans fissurer, corroder ou émettre de particules. C'est là que l'acier inoxydable grade 304 ou 316 mérite son supplément. Les composés d'étanchéité sont sélectionnés en fonction de la liste de désinfectants du site, un sujet que notre guide de validation du nettoyage aborde en profondeur.
Les objectifs de température et d'humidité divergent également. Les salles industrielles fonctionnent souvent près des conditions ambiantes choisies pour la stabilité des machines. Les salles biologiques maintiennent des plages plus serrées qui soutiennent la stabilité du produit et l'habillage des opérateurs. Certaines zones ajoutent des cycles de stérilisation dédiés pour le matériel de transfert entrant dans la suite, et la quincaillerie de porte doit tolérer ces cycles également.
Le régime de nettoyage décide aussi des détails que vous ne voyez rarement sur un plan. Les plinthes cintrées, les poches de quincaillerie scellées et les joints classés pour le désinfectant réel découlent tous de l'exigence de nettoyage humide, pas de la classe de particules. Spécifiez-les du côté processus, et la traçabilité reste cohérente du panneau mural au vantau de porte.
Ce que chaque type de salle nécessite en portes et sas

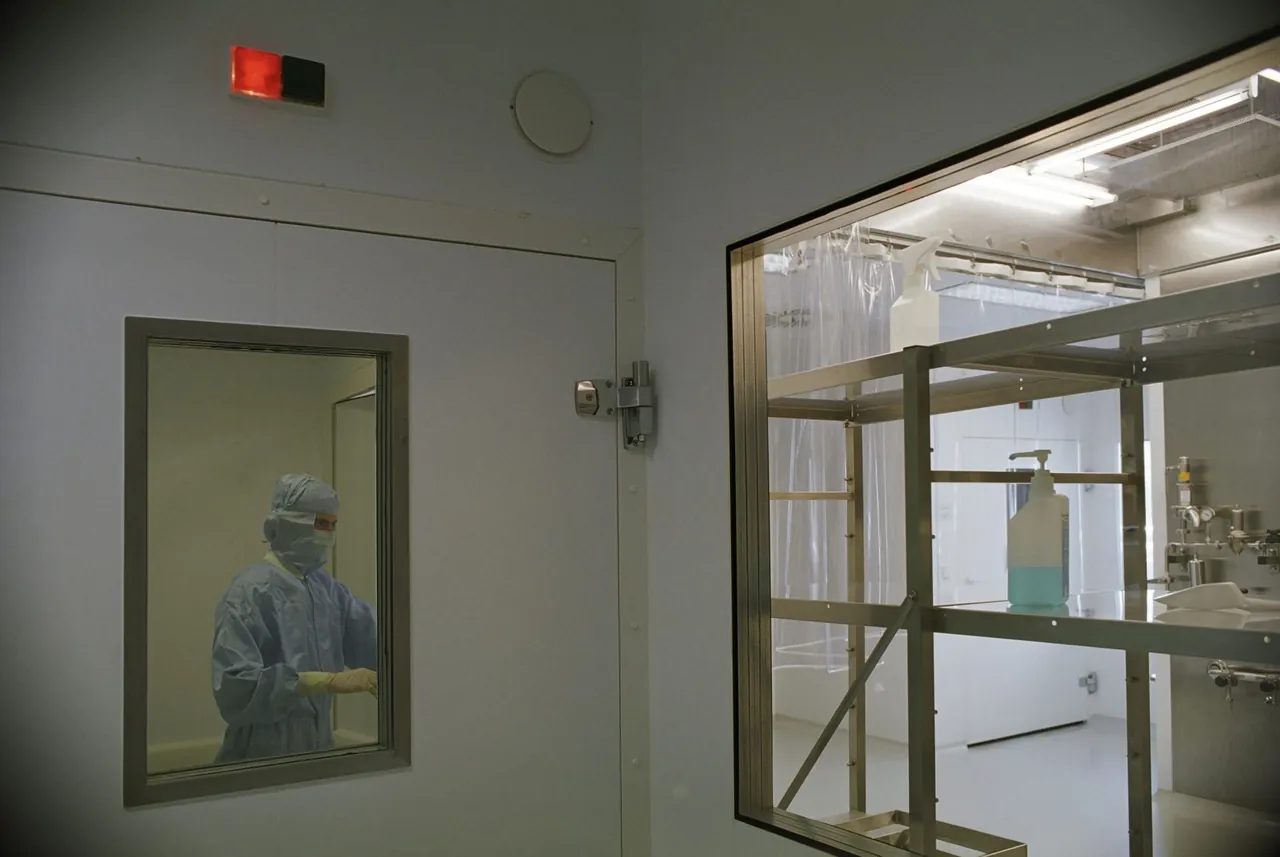

La quincaillerie est là où une décision entre salle blanche industrielle et salle blanche biologique devient physique. Dans une salle industrielle, la porte est principalement une barrière à particules. Vantaux affleurants,peaux lisses et arêtes minimales gardent les surfaces faciles à nettoyer et difficiles à contaminer. Les applications électroniques ajoutent des surfaces conductrices pour évacuer l'électricité statique. La vitesse compte là où la logistique transite, ce qui explique pourquoi les portes PVC haut débit apparaissent à la frontière entre une zone propre et un entrepôt.
Dans une salle biologique, la porte fait partie du système de contrôle de la contamination. Des joints étanches maintiennent les paliers de 10 Pascals de la cascade, et des paires verrouillées empêchent l'ouverture simultanée de deux portes qui déséquilibrerait le gradient de pression. Des hublots permettent aux superviseurs de vérifier les conditions sans entrer. L'Annexe 1 exige également que les matériaux transitent par des sas échelonnés ou desboîtes à gants plutôt que par un trafic piéton. Une trappe de transfert se trouve donc à côté de presque chaque porte de Grade B que nous livrons.
La construction des joints diffère également. Une salle industrielle tolère un joint d'étanchéité par compression simple, car sa cible de pression est un consigne stable unique. Une salle biologique nécessite des joints inflatables ou à lèvre continue qui pressent le panneau contre le cadre à chaque cycle. Chaque étape défaillante ventile la cascade et peut déclencher un dépassement dans le suivi environnemental.
La quincaillerie de porte suit la même logique de nettoyabilité. Les salles biologiques privilégient des poignées pull à affleurant, des charnières encastrées et des plots de protection en acier inoxydable, car la quincaillerie proéminente accumule les résidus de désinfectant et libère des particules dans le flux d'air inférieur. Les salles industrielles acceptent une quincaillerie visible et robuste lorsque la circulation se fait en palettisation et que le risque d'impact est réel. Le bon choix est celui qui correspond au trafic, au agent de nettoyage et au grade de la salle qu'il dessert.
Si vous cartographiez un projet selon ces différences de quincaillerie, notre portes de salle blanche vue d'ensemble répertorie côte à côte les options étanches, en acier inoxydable et enchevêtrées. Pour l'architecture de flux d'air qui les sous-tend, consultez notre guide de de sas de salle blanche à plusieurs niveaux. Il montre comment les configurations en bulle, écoulement descendant et cascade utilisent ces portes en pratique. Notre guide des normes ISO détaille ensuite comment le dimensionnement des portes correspond à chaque niveau de classification.
Lequel choisir pour votre projet
Le choix entre salle propre industrielle et salle propre biologique se résout généralement à partir de trois questions sur votre produit et votre procédé. Aucune ne dépend de ce que vos concurrents ont construit. Deux installations au sein d'une même usine peuvent légitimement appartenir à des types différents.
Répondez à ces questions avant de spécifier
Première question : que doit empêcher d'entrer la salle ? Si le mode de défaillance est une particule se déposant sur une surface, vous êtes en territoire industriel, et la classification ISO 14644 porte le projet. Si un organisme vivant pouvait pénétrer, survivre et atteindre ultérieurement un patient ou un produit alimentaire, vous êtes en territoire biologique. Un cadre BPD ou USP vient alors s'ajouter à la base ISO.
Deuxième question : comment le produit est-il stérilisé ? Une étape de stérilisation terminale tolère des limites plus simples. Le traitement aseptique repousse les exigences de Grade A et B profondément dans l'agencement, y compris les sas et les portes enchevêtrées.
Troisième question : qui audite la salle ? Un programme interne de propreté est une obligation ; une inspection réglementaire avec suivi environnemental documenté en est une autre. Le régime d'audit détermine combien de la cascade vous devez instrumenter.
Un exemple concret illustre la logique en action. Un fabricant de vis implants machine le titane sous contrôle des particules ISO 7, puis emballe les vis dans une zone aseptique classée aux conditions ISO 5 au repos. La cellule d'usinage est une salle propre industrielle. Le groupe d'emballage est une salle biologique, avec une cascade, des portes enchevêtrées et des boîtes de transfert, bien que les deux salles soient situées derrière le même couloir.
Répondez à ces trois questions et la spécification s'écrit d'elle-même. Le type de salle découle de ce que le procédé doit exclure, et le package de porte découle de la salle.
Questions fréquentes
Quelle est la différence fondamentale entre une salle blanche industrielle et une salle blanche biologique ?
Une salle blanche industrielle ne contrôle que les particules non viables. Une salle blanche biologique contrôle les mêmes particules, ainsi que les micro-organismes viables, et intègre les exigences GMP ou USP relatives à la surveillance microbienne, à la désinfection et à la stérilisation.
Le grade GMP A est-il identique à la classe ISO 5 ?
Ils partagent la limite de particules en état de repos de 3 520 particules par mètre cube à 0,5 µm, mais la norme Grade A ajoute un flux d'air unidirectionnel, une surveillance continue et des contrôles de processus GMP complets.
Quelle différence de pression l'EU GMP exige-t-elle entre les stades ?
L'Annexe 1 donne une valeur de guidance d'au moins 10 Pascals entre les salles adjacentes de grades différents. L'air doit circuler des zones plus propres vers les moins propres, protégées par des sas et des portes enchevêtrées.
Qu'exige l'USP 797 pour un plateau de préparation stérile ?
Une salle tampon ISO Classe 7 ou meilleure hébergeant un contrôle d'ingénierie primaire ISO Classe 5. Le personnel y accède par un sas ISO Classe 8 ou meilleure, où ils s'habillent avant l'entrée.
Les deux types de chambre ont-ils besoin de portes différentes ?
Oui. Les salles industrielles privilégient des feuilles à affleurement, à faible émission de particules, parfois conformes aux normes ESD. Les salles biologiques ajoutent des joints d'étanchéité hermétiques pour les cascades de pression, des surfaces en acier inoxydable résistantes aux produits chimiques et des verrouillages, ainsi que des sas de transfert.
