Les installations pharmaceutiques, biotechnologiques et de fabrication avancée de semi-conducteurs opèrent sous des mandats stricts de contrôle de la contamination. Atteindre et préserver la conformité environnementale exige que chaque composant de l'enveloppe du bâtiment empêche le transfert de particules, les fuites d'air et l'intrusion microbienne. Parmi ces barrières architecturales, conformité GMP des portes en acier à battant pour salles blanches agit comme une barrière active qui maintient les cascades de pression différentielle entre les zones classifiées.
Spécifier l'ensemble de porte approprié implique une évaluation rigoureuse de la métallurgie, l'étanchéité périmétrique, la nettoyabilité chimique, et la durabilité mécanique. Une porte mal conçue compromet l'intégrité de la salle, augmente la consommation énergétique du traitement de l'air et entraîne des échecs de validation lors des audits réglementaires. Ce guide technique détaille les normes mécaniques, les considérations métallurgiques et les protocoles opérationnels requis pour sélectionner, installer et valider les portes battantes en acier dans les installations de salles blanches conformes aux BPF et good manufacturing practices.
Les portes battantes GMP possèdent leur propre spécification ; la vue approvisionnement de les exigences de portes de salle propre ISO 14644 explique quels certificats et contrôles de réception joindre à la commande.
Normes GMP et ISO pour les portes de salle blanche
Les ensembles d'entrée de salle blanche doivent être conformes aux réglementations mondiales harmonisées régissant les environnements de production aseptique. La révision de l'Annexe 1 GMP de l'UE accorde une importance stricte à l'intégrité des barrières, à la fonctionnalité des sas et à la gestion des risques de contamination. Les installations produisant des produits médicinaux stériles doivent démontrer que les portes agissent comme des limites physiques empêchant la contamination croisée entre les suites de traitement adjacentes.
En vertu de FDA 21 CFR 211.42, les bâtiments doivent avoir une taille, une construction et un emplacement appropriés pour faciliter le nettoyage, la maintenance et les opérations. Les portes installées dans ces installations ne peuvent pas avoir de rebords, de crevasses ou de joints non scellés où les micro-organismes ou les résidus de nettoyage peuvent s'accumuler au fil des cycles opérationnels.
Note de Vérification Standard
Pour obtenir une certification de conformité GMP valable, les fabricants de portes doivent fournir des certificats de test d'étanchéité à l'air en usine démontrant la conformité avec la classe 4 EN 12426 sous test de pression différentielle bidirectionnelle.
Les normes internationales d'ingénierie des salles blanches définissent trois critères de performance mécanique spécifiques que les ensembles de portes doivent satisfaire lors de la qualification formelle :
- Limites de Perméabilité à l'Air: Conformes à la classe 4 EN 12426, permettant une fuite d'air maximale inférieure à 0,5 mètre cube par heure par mètre de joint périmétrique à 50 Pascals de pression différentielle.
- Tolérances Géométriques Aseptiques: Exigeant des transitions complètement affleurantes entre les montants de porte, les vantaux et les panneaux muraux, éliminant les rebords horizontaux supérieurs à 1,0 millimètre.
- Rétention de la Cascade de Pression: Capacité à maintenir les différences de pression de pièce de 10 à 25 Pascals sans flexion des joints, déplacement des joints d'étanchéité ou vibration mécanique du vantail.
Respecter ces normes garantit que les enveloppes de salle blanche réussissent les audits de qualification sans nécessiter de modifications coûteuses des joints ou de solutions de calfeutrage post-installation.
Choix entre Acier Inoxydable 304 et 316L
Le choix du matériau détermine directement la durée de vie opérationnelle et la résilience chimique des portes battantes pour salles blanches. L'acier inoxydable représente la norme de l'industrie grâce à sa rigidité structurelle, sa résistance aux impacts et son film passif d'oxyde de chrome. Les ingénieurs spécificateurs doivent choisir entre les alliages AISI 304 et AISI 316L en fonction des profils d'exposition chimique et de la classification de la salle.
L'acier inoxydable AISI 304 contient 18 % de chrome et 8 % de nickel, offrant une résistance à la corrosion satisfaisante pour les couloirs de support ISO 7 et ISO 8, les sas d'air et les suites d'emballage où des composés d'ammonium quaternaire et des nettoyants phénoliques standards sont déployés. En revanche, l'AISI 316L contient 16 % de chrome, 10 % de nickel et 2,0 à 3,0 % de molybdène, tout en limitant la teneur en carbone à moins de 0,03 %.
L'ajout de molybdène dans le 316L élève considérablement le Nombre Équivalent de Résistance à la Piqûre (PREN) de 19 dans le grade 304 à 25 dans le grade 316L. Cette résistance accrue empêche la piqûre chlorurée et l'attaque intergranulaire causée par l'hypochlorite de sodium, l'acide peracétique et les agents sporicides courants dans les salles blanches aseptiques de Grade A et B.
| Propriété Métallurgique | Acier inoxydable AISI 304 | Acier inoxydable AISI 316L | Impact sur la Conformité |
|---|---|---|---|
| Teneur en Chrome | 18.0% – 20.0% | 16.0% – 18.0% | Forme une barrière passive d'oxyde de chrome Cr2O3 |
| Teneur en Molybdène | Aucun | 2.0% – 3.0% | Résiste à la piqûre chlorurée sporicide |
| Seuil de Carbone | ≤ 0,08 % | ≤ 0,03 % | Empêche la précipitation des carbures aux soudures |
| Indice PREN | 18.0 – 20.0 | 23.5 – 25.5 | Un PREN plus élevé indique une meilleure tolérance chimique |
| Rugosité de surface (Ra) | ≤ 0,6 µm (Polissage No. 4) | ≤ 0,4 µm (Électropolissage) | Une Ra plus faible élimine les niches microbiennes microscopiques |
La rugosité de surface représente un attribut de qualité tout aussi critique. Les marques microscopiques des outils de machine fournissent des points d'ancrage pour le bioburden. L'électropolissage retire les pics de surface et enrichit le rapport chrome-sur-fer en surface, produisant une rugosité moyenne inférieure à 0,4 micromètre. Cette finition immaculée permet aux procédures d'essuyage d'atteindre une décontamination microbienne complète.
Quatre Caractéristiques Essentielles des Portes Battantes pour Salles Blanches
Une porte battante véritablement conforme aux GMP est un ensemble conçu de composants affleurants conçu pour éliminer les zones de collecte de particules. Lors de l'examen des plans structurels, les ingénieurs doivent évaluer quatre sous-systèmes mécaniques pour vérifier la performance hygiénique :
- Profils de Cadre Affleurants: Les cadres enveloppants à deux pièces s'intègrent à fleur dans les murs de panneau sandwich de 50 mm ou 100 mm, utilisant des joints à onglet à 45 degrés entièrement soudés, rectifiés et polis sans têtes de vis apparentes.
- Joint étanche en silicone à cellules fermées: Les joints extrudés de qualité médicale en silicone, installés dans des canaux encastrés, résistent au durcissement chimique et maintiennent leur capacité de récupération élastique sous compression après de multiples cycles d'ouverture-fermeture.
- Joints à descente automatique: Des poussoirs inférieurs dissimulés s'engagent contre le dormant lors de la fermeture, pressant fermement une lame en silicone contre le sol pour bloquer les passages d'air sans rayer les revêtements de sol.
- Charnières dissimulées haute résistance: Des charnières à pivot internes en acier inoxydable 304 ou 316 supportent des battants pesant plus de 90 kg sans fléchissement, sans dégagement de particules et sans créer de zones mortes de nettoyage.
L'intégration de ces quatre sous-systèmes produit une barrière étanche capable de résister à un fonctionnement continu à haut cyclage dans des environnements de production exigeants.
Contrôle de la pression différentielle et taux de fuite d'air
Les installations de salles blanches reposent sur des cascades de pression différentielle positive et négative pour empêcher la migration de la contamination par voie aérienne. Bien que les grands volumes portes de salle blanche de supports facilitent le transfert de matériel, les portes battantes restent la référence pour l'accès du personnel et les sas en raison de leur mécanique supérieure de confinement de la pression.
La pression différentielle exerce une force latérale continue sur le battant. Lorsqu'une porte battante s'ouvre dans le sens de la pression positive, la force différentielle plaque le battant fermement contre le joint périmétrique en silicone, comprimant le joint et améliorant l'étanchéité à l'air. Même en cas d'ouverture contre la pression, les fermetures de porte mécaniques avec action de verrouillage réglable garantissent un verrouillage positif.
Principe de conception de la cascade de pression des sas
Dans les sas en cascade, l'orientation de l'ouverture des portes doit être dirigée vers la pièce à pression plus élevée chaque fois que cela est possible. La différence de pression renforce activement la compression du joint périmétrique, empêchant les passages d'air à travers les frontières critiques.
Les portes coulissantes, comparativement, se déplacent parallèlement à la face du mur. Obtenir un joint comparable nécessite une mécanique complexe de piste à descente et glissement où le vantail descend vers le sol et bascule vers l'intérieur contre le mur durant les derniers centimètres de fermeture. Bien qu'efficaces, les rails de porte coulissante intègrent des rouleaux mécaniques, des socs de guidage et des goupilles de sol qui représentent des poches potentielles d'accumulation de poussière nécessitant des programmes de nettoyage intensifs. Dans les suites de salles blanches à haut confinement conservant les classifications ISO 5 ou ISO 6, la simplicité mécanique et la compression prévisible du joint périmétrique des portes battantes en acier offrent de manière constante un confinement des particules supérieur sur des milliers d'heures de fonctionnement.
De plus, le déplacement de volume d'air lors du cyclage des portes battantes doit être pris en compte dans les calculs de conception CVC. L'ouverture d'un battant crée un effet piston localisé, attirant temporairement un petit volume d'air à travers le seuil. Les sas de salle blanche correctement conçus atténuent cette chute transitoire de pression grâce à des taux rapides de renouvellement d'air, fournissant typiquement 45 à 60 changements d'air par heure pour restaurer la pression différentielle de base quelques secondes après la fermeture de la porte.
Portes battantes vs portes hautes-vitesse pour salle blanche
Les planificateurs de facilités évaluent fréquemment s'il convient d'installer des portes battantes en acier inoxydable ou des portes roulantes automatiques haute vitesse. La décision correcte dépend de la fréquence de trafic, des dimensions d'ouverture et des exigences locales de récupération du flux d'air.
Les ingénieurs déterminent le type de porte optimal en appliquant un processus d'évaluation normalisé en quatre étapes :
- Évaluer la fréquence de trafic: Si la fréquence de passage dépasse 35 cycles par heure, spécifier des portes haute vitesse pour minimiser les durées d'ouverture ; si le trafic reste inférieur à 20 cycles, spécifier des portes battantes pour leur étanchéité hermétique supérieure.
- Analyser les charges de pression différentielle: Calculer si les systèmes de traitement de l'air peuvent restaurer les différences de pression assignées des pièces dans les 45 secondes suivant le cyclage des portes.
- Déterminer la géométrie du dégagement physique: Sélectionner des vantaux simples jusqu'à 1000 mm de largeur de passage pour le personnel, ou des portes doubles battantes jusqu'à 2100 mm pour l'accès des équipements.
- Vérifier la séparation incendie et de confinement: Confirmer si l'ouverture sert de voie d'évacuation d'urgence ou de limite coupe-feu exigeant des classifications de résistance au feu certifiées et la propreté de la salle blanche.
Les portes battantes manuelles et motorisées en acier excellent dans les sas de personnel, les suites de mise en blouse, les entrées de laboratoire et les salles de stockage. Pour les couloirs principaux de transfert de matériel subissant un trafic continu de chariots élévateurs ou de véhicules guidés automatiques dépassant 40 cycles par heure, les portes portes rapides automatisées deviennent essentielles. Des vitesses d'ouverture rapide jusqu'à 2,5 mètres par seconde minimisent la durée du cycle d'ouverture, réduisant le volume d'air traité échangé entre les espaces conditionnés et protégeant l'efficacité énergétique du CVC.
Résistance chimique VHP et durabilité des matériaux
Les salles blanches aseptiques subissent une biodécontamination périodique à l'aide de peroxyde d'hydrogène vaporisé, de gaz dioxyde de chlore ou de lingettes sporocides concentrées contenant de l'acide peroacétique et du peroxyde d'hydrogène. Ces stérilisants agressifs dégradent rapidement les revêtements non conformes, corrodent les métaux de faible qualité et fragilisent les élastomères des joints.
Les portes battantes en acier de salle blanche spécifiées pour la conformité GMP doivent réussir des tests documentés d'immersion chimique et d'exposition. Les vantaux, les cadres, le verre des panneaux de vision et les joints périmétriques doivent résister à 1 000 heures de contact chimique continu sans montrer de signes de cloquage, de décoloration de surface, de piqûres ou de durcissement du joint.
Les panneaux de vision double vitrage affleurants doivent intégrer du verre trempé de sécurité collé à affleurement sur les deux faces du vantail. La cavité périmétrique doit être hermétiquement scellée et chargée avec du gaz argon, incorporant des tamis moléculaires dessiccants pour empêcher la condensation interne durant les cycles de lavage à froid et les phases de stérilisation chimique.
Analyse du coût total de possession sur dix ans
Lors de l'acquisition de portes architecturales de salle blanche, se concentrer uniquement sur la dépense initiale de capital produit des prévisions budgétaires trompeuses. Les portes en acier peint à faible coût ou en fibre de verre à âme creuse présentent souvent des défaillances prématurées du matériel, un gauchissement des panneaux et une dégradation chimique de surface dans les deux à trois ans suivant l'exploitation quotidienne de l'installation.
Un modèle complet de coût total de possession sur 10 ans considère quatre catégories de dépenses : le coût initial en capital, la maintenance préventive, l'efficacité de la main-d'œuvre de désinfection et le risque de temps d'arrêt imprévu lors des audits réglementaires. Les portes battantes en acier inoxydable 304 ou 316L de haute qualité avec âmes internes en nid d'abeille d'aluminium offrent des avantages économiques substantiels sur les opérations de fabrication à long terme.
| Facteur de coût (évaluation sur 10 ans) | Porte en acier peint standard | Porte battante en acier inoxydable 304 | Porte électropoliée en acier inoxydable 316L |
|---|---|---|---|
| Achat initial & installation | Faible valeur de référence | 1,8x – 2,2x valeur de référence | 2,8x – 3,4x valeur de référence |
| Finition de surface & repeint | Requis tous les 2–3 ans | Aucun repeint requis | Aucun repeint requis |
| Fréquence de remplacement des joints | Annuelle (caoutchouc standard) | 3–5 ans (silicone sanitaire) | 5+ ans (silicone médical) |
| Temps de désinfection par essuyage | Élevé (crevasses de surface) | Faible (construction affleurante) | Le plus faible (finition électropolie Ra ≤ 0,4) |
| Risque d'audit réglementaire | Risque modéré à élevé | Négligeable (conception conforme) | Zéro (norme cGMP la plus élevée) |
Parce que les assemblages en acier inoxydable éliminent les temps d'arrêt liés à la peinture, résistent au lavage chimique quotidien et conservent la planéité structurale, leur coût du cycle de vie par année opérationnelle s'avère inférieur à celui des alternatives peintes en moins de 48 mois de service continu.
Déploiement de portes battantes en acier à travers les zones ISO
Les environnements de salle blanche varient considérablement en ce qui concerne les taux autorisés de particules en suspension et les exigences de renouvellement d'air. La conception des portes doit être alignée sur le grade de propreté spécifique désigné conformément aux classifications ISO 14644-1 et cGMP.
Dans les suites de remplissage aseptique ISO 5 (Grade A/B) et les salles de bioprocédés, les portes doivent être fabriquées en acier inoxydable 316L avec surfaces électropolies. Les vantaux doivent présenter zéro joint mécanique apparent, des pivots entièrement intégrés, des serrures électromagnétiques encastrées et des capteurs à ondes infrarouges sans contact pour prévenir la contamination croisée du personnel lors des passages.
Dans les zones de préparation ISO 7 (Grade C) et les couloirs de prépositionnement des composants ISO 8 (Grade D), l'acier inoxydable AISI 304 avec finition sanitaire satinée (Ra inférieur à 0,6 micromètre) offre des performances durables. Les portes double battant sont fréquemment déployées dans ces zones intermédiaires pour permettre le passage de chariots d'équipement de salle blanche surdimensionnés, nécessitant des règles centrales chevauchantes intégrées avec des joints en silicone continu pour empêcher les fuites d'air au niveau de la jointure centrale.
Cinq pièges coûteux d'ingénierie à éviter
Même les matériaux de haute qualité échouent lorsque l'intégration mécanique et les détails d'installation sont négligés. Les équipes d'ingénierie doivent se prémunir contre cinq pièges récurrents lors de la spécification de conception et de la mise en service de la salle blanche :
Avertissement critique de spécification
Le défaut de calcul des tolérances de niveau de sol fini avant la fabrication du cadre entraînera le blocage ou l'écartement des joints de seuil automatiques. Vérifiez les spécifications de planéité de sol selon DIN 18202 avant de lancer les commandes de fabrication des portes.
- Ignorer les temps de séquençage des automates d'interverrouillage: Les sas de salle blanche exigent des contrôleurs d'interverrouillage garantissant qu'une porte est entièrement verrouillée avant que la porte opposée ne se déverrouille. Ne pas spécifier de minuteur à délai ajustable permet aux courants d'air de traverser les sas lors de passages rapides du personnel.
- Spécifier un isolant de noyau incompatible: Les âmes en nid d'abeille en papier et en mousse basse densité se dégradent sous la pénétration d'humidité interne. Spécifiez toujours des âmes en nid d'abeille en aluminium ou en laine minérale hydrofuge haute densité pour garantir la résistance au feu et la rigidité structurale.
- Sélectionner des fermetures de porte commerciales standard: Les fermetures de porte commerciales en applique présentent des bras articulés et des réservoirs d'huile qui retiennent la poussière. Les portes battantes de salle blanche doivent utiliser des fermetures supra-hublot encastrées ou des armatures en acier inoxydable sanitaire entièrement étanches.
- Sous-structures de fixation des panneaux muraux incompatibles: Les panneaux sandwich de salle blanche nécessitent des renforts internes en profilés aux points d'ancrage du cadre. Fixer directement les lourds cadres de porte en acier inoxydable dans de la tôle mince entraîne un affaissement des charnières et un désalignement du verrouillage en quelques mois.
- Négliger l'intégration de la sortie de secours: Les portes équipées de verrouillages magnétiques ou de contrôles d'accès électroniques doivent intégrer des stations de bris de verre fail-safe et être directement reliées au système d'alarme incendie de l'installation, libérant immédiatement les joints et verrouillages en cas de perte d'alimentation.
Questions fréquentes
Quelle est la différence principale entre les portes de salle blanche 304 et 316L ?
L'acier inoxydable AISI 304 contient 18 % de chrome et 8 % de nickel, offrant une résistance standard à la corrosion atmosphérique et aux produits chimiques doux. L'AISI 316L contient un supplément de 2,0 à 3,0 % de molybdène et une teneur en carbone plus faible, offrant une résistance supérieure à la corrosion par piqûres provoquée par les désinfectants chlorés agressifs, l'hypochlorite de sodium et les cycles répétés de décontamination automatisée par VHP.
Quel état de surface est recommandé pour les portes de salles blanches pharmaceutiques ?
Les salles blanches pharmaceutiques et biotechnologiques opérant selon les normes cGMP Annexe 1 spécifient généralement une finition électropolie avec une valeur Ra inférieure à 0,4 micromètre (16 micro-pouces) ou un polissage mécanique sanitaire n° 4 avec un Ra inférieur à 0,6 micromètre afin d'éliminer les niches de rétention microbienne.
Comment les portes étanches en acier inoxydable maintiennent-elles les cascades de pression différentielle des salles ?
Les portes battantes en acier de salle blanche intègrent des joints périmétriques continus à double lèvre en silicone et un joint de seuil automatique descendant qui se déploie mécaniquement lors de la fermeture, atteignant l'étanchéité à l'air de classe 4 selon EN 12426 (<0,5 m³/h·m à 50 Pa) pour empêcher les pertes d'air et maintenir des différentiels de pression de 10 à 15 Pa.
Les portes à battant en acier pour salles blanches peuvent-elles obtenir des classifications de résistance au feu certifiées ?
Oui. Les portes de salle blanche en acier inoxydable, fabriquées avec des noyaux en laine minérale hydrofuge à haute densité (110 à 140 kg/m³) et des joints périmétriques intumescents, peuvent atteindre des indices de résistance au feu certifiés de 60, 90 ou 120 minutes conformément aux normes internationales de sécurité incendie UL 10C, BS 476 et EN 1634-1.

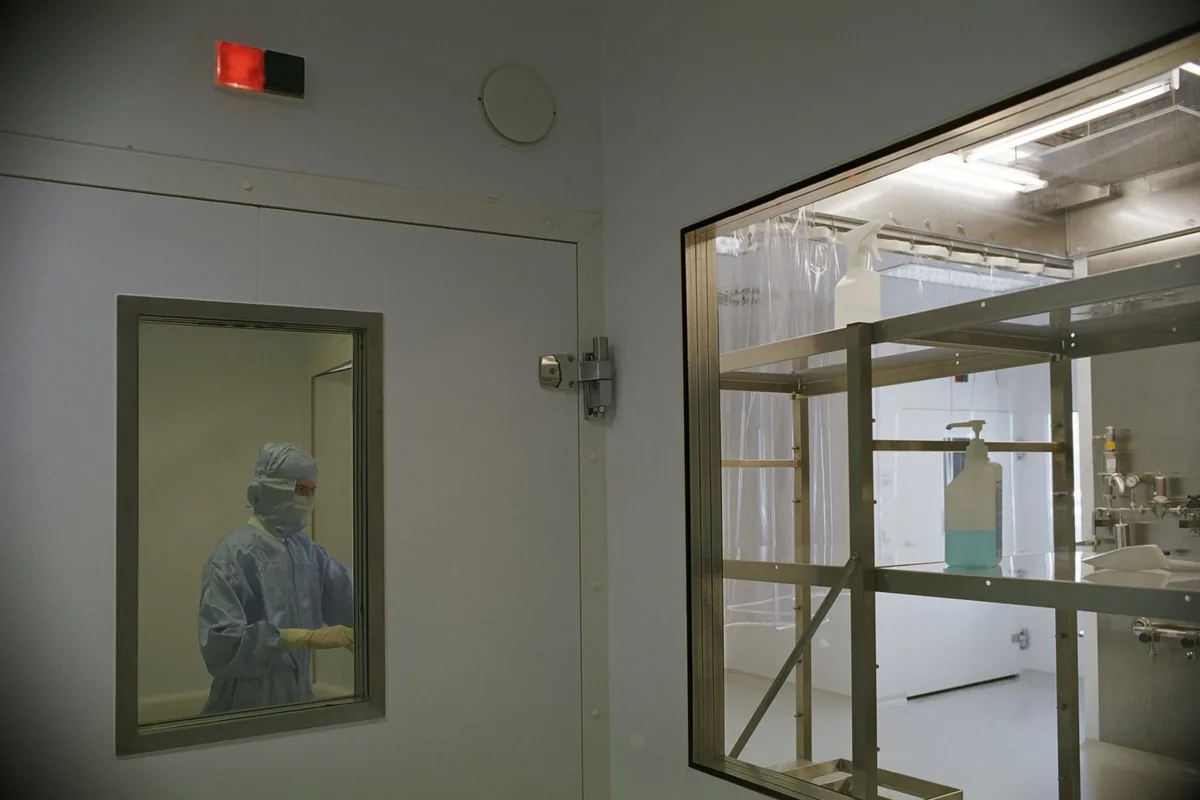

Pourquoi les hublots à double vitrage à affleurement sont-ils essentiels dans les portes de salle blanche ?
Les hublots encastrés éliminent les cadres proéminents et les rebords qui accumulent la poussière des deux côtés du vantail. Fabriqués en verre trempé de sécurité avec remplissage au gaz argon et montants desséchants périphériques, ils offrent une transparence optique permettant le contrôle des procédés sans risque de condensation superficielle, de nidification microbienne ou de dégradation des joints.
