Dimensiones de Abertura Despejada y Restricciones de Transferencia de Palets
El dimensionamiento de las puertas del vestíbulo determina la eficiencia del flujo de materiales y la integridad de la envolvente. Evaluar certificado puertas de sala limpia conformes con ISO garantiza que los marcos estructurales y los sellos activos soporten las clasificaciones estrictas de limpieza.
Claridades de Tránsito de Palés Euro vs ISO
La logística de salas limpias depende de dos estándares principales de palés. Los palés europeos estándar Euro miden 800 mm de ancho por 1200 mm de largo. Los palés internacionales ISO miden 1000 mm de ancho por 1200 mm de largo. El transporte de palés cargados requiere carretillas elevadoras que añaden un ancho operacional considerable.
Una puerta sencilla con 900 mm de paso despejado permite el paso de personal a pie. Sin embargo, mover un palé Euro de 800 mm a través de esa abertura de 900 mm deja solo 50 mm de clearance lateral. Los operarios que maniobran cargas pesadas frecuentemente chocan con los marcos, rayando las estructuras de aluminio y desalojando las juntas perimetrales.
Para palés ISO de 1000 mm, las puertas sencillas resultan estructuralmente insuficientes. Los protocolos seguros de tránsito de materiales exigen al menos 200 mm de espacio de seguridad lateral, lo que dicta un ancho mínimo de puerta de 1400 mm. Las puertas abatibles dobles ofrecen aberturas despejadas de 1400 mm a 2200 mm, permitiendo el paso de contenedores voluminosos, paletas de procesamiento y palés sin impacto contra el marco.
Por qué las Puertas Simples Enfrentan Límites Estructurales de Ancho a 1200 mm
Los ingenieros suelen preguntar por qué los fabricantes no producen puertas de sala limpia de una sola hoja de 1500 mm. La restricción proviene de la mecánica estructural, no de límites de fabricación del panel. Una hoja de puerta estándar de 50 mm para sala limpia, con cubiertas de aluminio, núcleo de panal y vidrio, pesa entre 70 y 90 kilogramos.
A medida que el ancho de la hoja simple supera los 1000 mm, el par de fuerza de voladizo sobre el marco aumenta exponencialmente. Las bisagras pesadas para sala limpia EN 1935 Grado 14 soportan altas cargas verticales. Sin embargo, los paneles anchos ejercen una palanca rotacional extrema contra el eje de la bisagra superior. En hojas simples más anchas que 1200 mm, la deflexión de la bisagra provoca que el borde de cierre se hunda entre dos y cuatro milímetros.
Este hundimiento mecánico arruina la hermeticidad perimetral. Los sellos inferiores de descenso arrastran sobre el suelo epoxi en lugar deprimirse cuadradamente dentro de su alojamiento. El borde superior del cerrojo golpea el rebaje del marco, impidiendo que los cierrapuertas automáticos completen el aseguramiento positivo. Por lo tanto, 1200 mm representa el límite arquitectónico práctico para puertas abatibles simples de sala limpia confiables.
Cómo Fugan la Presión los Astrágalos Centrales en las Puertas Dobles
Las suites de sala limpia dependen de cascadas de presión diferencial entre 15 Pa y 50 Pa para prevenir la entrada de partículas suspendidas en el aire. La integridad del sellado verificada bajo ASTM E283 estándares de cámara de presión garantiza pérdidas de aire mínimas a través de las hojas cerradas.
La Física de la Deflexión de la Junta Central Bajo Presiones de 50 Pa
La fuga de aire a través de las aberturas de las puertas sigue principios de flujo de orificio de la dinámica de fluidos. La fórmula matemática para la fuga volumétrica de aire a través de una abertura se expresa como Q = Cd × A × √(2 × ΔP / ρ). En esta ecuación, Q representa el caudal volumétrico, mientras que Cd es el coeficiente de descarga de la geometría de la junta.
La variable A denota el área de fuga, ΔP representa la presión diferencial y ρ es la densidad del aire. Las puertas abatibles simples se sellan contra un rebaje de marco rígido continuo en cuatro lados. Bajo una presión de 50 Pa, la hoja simple se presiona firmemente contra las juntas del marco, logrando una hermeticidad verificada EN 12426 Clase 4 inferior a 0.5 metros cúbicos por hora por metro.
Las puertas abatibles dobles carecen de un poste central de marco. En cambio, ambas hojas se encuentran sin soporte en el centro de la abertura. Bajo 50 Pa de presión diferencial, ambos paneles de puerta se desvían hacia afuera como placas en voladizo. Esta deflexión ensancha la junta del canto de encuentro, aumentando el área de orificio efectiva A a lo largo de la junta vertical central.
Las pruebas en campo confirman que las juntas de contramarco central filtran entre 1.5 y 2.0 metros cúbicos por hora por metro lineal a 50 Pa. Esta tasa es tres a cuatro veces mayor que la de un rebaje de marco continuo. Los sistemas de manejo de aire deben suministrar aire acondicionado en exceso para compensar esta pérdida continua de presión.
Contramaros de Aluminio Solapados vs Silicona de Dureza Dual
Los fabricantes de puertas emplean dos estrategias principales de sellado en los cantos de encuentro de puertas dobles. Al comparar puertas de vidrio vs. metálicas para sala blanca, los especificadores observan que los cantos rígidos de metal mantienen tolerancias de rebaje más ajustadas que los paneles flexibles de vidrio completo.
Los contramaros de aluminio solapados resisten impactos de carros pero crean riesgos de higiénica. Los líquidos de desinfección se acumulan detrás del borde, formando zonas de alberga microbiana que fallan en inspecciones higiénicas. Los perfiles de aluminio también exigen un orden de cierre exacto. Si la hoja activa se cierra primero, el contramarco impacta la hoja inactiva y bloquea ambas puertas abiertas.
Las especificaciones farmacéuticas modernas prefieren perfiles de encuentro extruidos de silicona de dureza dual. Estas juntas combinan una base firme de 70 Shore A con un bulbo de sellado flexible de 30 Shore A. La base firme se asienta en las extrusiones de borde de aluminio de precisión en ambas hojas, manteniendo una superficie exterior Flush que se limpia rápidamente.
Los sellos de silicona de dureza dual se comprimen suavemente al cerrar, absorbiendo pequeñas desalineaciones de las hojas mientras resisten agresivos ciclos de descontaminación con peróxido de hidrógeno vaporizado. Si bien los contramarcos de silicona proporcionan mejor retención de presión que las hojas de aluminio, requieren inspección periódica para detectar desgarros causados por palés abrasivos.
Nunca Ignore los Coordinadores de Puerta y el Hardware de la Hoja Inactiva

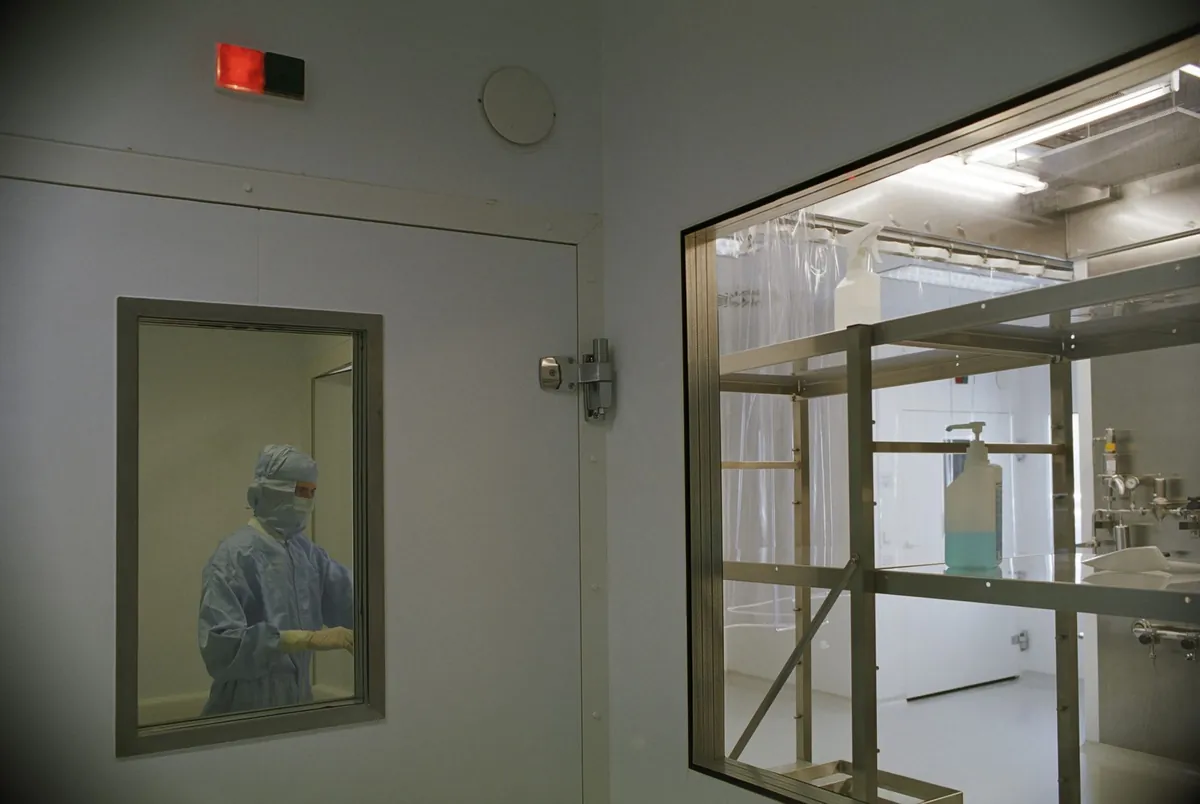

La durabilidad del hardware determina si un conjunto de puerta de sala limpia funciona de manera confiable durante años de ciclado pesado. Las puertas abatibles simples utilizan componentes de hardware sencillos que consisten en bisagras de tope, un juego de cerrojo y un cierrapuertas superior. Las puertas abatibles dobles requieren sistemas mecánicos coordinados que experimentan alto estrés operativo.
Coordinadores de Puertas Secuenciales EN 1158 Previenen el Bloqueo de Hojas
Las puertas abatibles dobles con contramarcos solapados no pueden cerrarse en secuencia aleatoria. La hoja inactiva debe cerrarse primero y asentar sus sellos antes de que la hoja activa se cierre sobre ella. Si la hoja activa se cierra antes que la inactiva, el borde solapado colisiona con el borde opuesto, quedando ambas hojas parcialmente abiertas.
Para eliminar este modo de falla, las especificaciones de ingeniería requieren coordinadores de puertas secuenciales conformes con EN 1158. Un coordinador mecánico se instala dentro del canal superior del marco. Cuando ambas puertas se abren, el brazo de retención del coordinador atrapa el brazo del cierrapuertas de la hoja activa, manteniendo la puerta activa en posición de espera.
A medida que la hoja inactiva se cierra, su borde superior acciona un disparador de liberación dentro del mecanismo del coordinador. Este disparador desengancha el brazo de retención, permitiendo que el cierrapuertas de la hoja activa cierre la puerta. Si un coordinador se desalinea, las puertas se atascan abiertas, activando alarmas de instalación porque los interruptores de interbloqueo magnético nunca se cierran.
Desgaste de Perno Flush Oculto y Riesgos de Manipulación
La hoja inactiva de una puerta doble de sala limpia sirve como marco virtual para la hoja activa. Para proporcionar una superficie sólida de aseguramiento, el panel inactivo debe bloquearse firmemente al envoltorio del edificio. Este bloqueo depende de pernos flush ocultos de dos puntos posicionados en la parte superior e inferior del canto vertical.
Los pernos flush de sala limpia cuentan con palancas de acero inoxidable empotradas en el borde de la puerta. Activar la palanca impulsa los cerrojos de acero sólido veinte milímetros hacia los impactos del marco superior y los conectores de suelo. Los conectores de suelo requieren diseños a prueba de polvo con resorte para que los muelles internos eleven discos de acero inoxidable flush y prevengan la acumulación de desinfectantes.
Los gerentes de instalaciones encuentran regularmente errores humanos con los pernos flush manuales. Los operadores de sala limpia desbloquean la hoja inactiva para hacer rodar equipos, pero olvidan asegurar los pernos después. Cuando se dejan desbloqueados, la presión diferencial del aire empuja el panel inactivo hacia afuera, creando una rendija silbante de 5 mm que compromete la contención en cascada de la sala limpia.
Despeje del Arco de Balanceo Espacial y Huella Utilizable de la Esclusa
Los diseños de vestíbulos deben equilibrar el rendimiento de contención con la funcionalidad ergonómica. El arco de oscilación de las hojas de puerta gobierna directamente la velocidad de movimiento del personal, donde optimizar el flujo de trabajo de las puertas de sala limpia previene cuellos de botella en los cambios de turno en los vestíbulos principales de vestimenta.
Zonas Muertas de Barrido de Puerta en Vestíbulos Compactos de Personal
Cada hoja de puerta giratoria traza una trayectoria radial de barrido durante su operación. Los diseñadores de salas limpias no pueden colocar bancos de paso, dispensadores de guantes o lavamanos dentro de esta envolvente de oscilación. En un vestíbulo de vestimenta compacto de dos metros por dos metros, las hojas anchas de puerta consumen más del treinta por ciento del área de piso disponible.
Ingeniería de Sistemas de Puertas Abatibles de Sala Limpia
Consulte a nuestro equipo técnico para dimensiones personalizadas de paso despejado, contramar cos certificados y hardware coordinado.
Una puerta de una sola hoja con una hoja de 1100 mm describe un radio de oscilación de 1.1 metros hacia el interior de la habitación. Los operarios deben retroceder contra los paneles de pared para permitir que la puerta se abra completamente. Este movimiento crea aglomeración física durante los cambios de turno, aumentando el riesgo de que la tela de la vestimenta entre en contacto con superficies contaminadas.
Las puertas abatibles dobles dividen el ancho de la abertura entre dos hojas, reduciendo las profundidades individuales de oscilación. Un ancho de abertura de 1600 mm utiliza dos hojas de 800 mm. Cada hoja se balancea solo 800 mm hacia el interior del vestíbulo. Este arco de oscilación más shallow deja caminos de caminata despejados, aunque la apertura simultánea desplaza aire y prolonga los tiempos de recuperación de partículas del HVAC.
Pares Iguales vs Configuraciones Desiguales de Hoja Activa-Inactiva
Para equilibrar la claridad de los palés contra la hermeticidad diaria, los arquitectos de instalaciones frecuentemente especifican puertas abatibles de sala limpia desiguales. Un conjunto de puerta desigual combina una hoja activa ancha con una hoja inactiva más estrecha dentro de un marco común. Los diseños típicos combinan una hoja activa de 900 mm con una inactiva de 500 mm o 600 mm.
Durante las operaciones estándar, el personal utiliza solo la hoja activa de 900 mm para el acceso peatonal y pequeños carros de muestras. La hoja inactiva estrecha permanece asegurada con cerrojos. Esta configuración proporciona el rápido cierre, el pequeño desplazamiento de aire y el sellado perimetral confiable de una puerta sencilla.
Cuando los técnicos deben trasladar skids de procesamiento grandes o transpaletas, desbloquean la hoja inactiva. Al abrir ambas hojas se obtiene un ancho de paso libre de 1400 mm a 1500 mm. Esta disposición híbrida elimina la necesidad de instalar esclusas de aire costosas para transferencia de equipos de forma separada en particiones modulares de pared.
Matriz de comparación lado a lado para puertas abatibles de sala blanca
Seleccionar la configuración óptima de puerta para sala blanca requiere ponderar las capacidades de ancho mecánico frente a la retención de presión diferencial. La matriz de comparación que se detalla a continuación especifica parámetros operativos para puertas abatibles sencillas, pares desiguales y conjuntos de doble batiente iguales, basándose en datos de campo de ingeniería de salas blancas.
Desglose de rendimiento ingenieril en diez puntos
| Parámetro de diseño | Hoja abatible sencilla | Par de hojas desigual (900+600 mm) | Doble batiente igual (800+800 mm) |
|---|---|---|---|
| Ancho libre máximo | 1100 mm a 1200 mm | 1400 mm a 1500 mm | 1600 mm a 2200 mm |
| Fugas de aire a 50 Pa | Menos de 0,5 m³/h·m | 0,8 a 1,2 m³/h·m | 1,5 a 2,0 m³/h·m |
| Estanqueidad EN 12426 | Certificado de clase 4 | Clase 3 a Clase 4 | Clasificación Clase 3 |
| Vulnerabilidad de junta central | Ninguna ( rebatido continuo) | Moderada (junta con juntas tóricas) | Alta (balancín sin soporte) |
| Coordinador EN 1158 | No aplicable | Requerido para doble batiente | Obligatorio para sellos superpuestos |
| Herrajes de hoja inactiva | No requiere | Cerrojos ciegos de 2 puntos | Cerrojos ciegos de 2 puntos + guías |
| Profundidad del arco de giro | Profundo (hasta 1200 mm) | Medio en hoja activa (900 mm) | Superficial en doble hoja (800 mm cada una) |
| Manejo de palets (Euro/ISO) | Incompatible con palets | Compatible con palets Euro e ISO | Ideal para flujo ancho de palets |
| Turbulencia de estela HVAC | Bajo desplazamiento volumétrico | Bajo en modo sencillo diario | Alto cuando ambas hojas están abiertas |
| Mantenimiento del ciclo de vida | Bajo (mínimas piezas) | Inspección anual moderada | Alto (coordinadores y sellos) |
Mapeo de riesgos de incumplimiento en auditoría para instalaciones cGMP
Los inspectores regulatorios evalúan el contenido de las salas blancas conforme a las normas del Anexo 1 cGMP. Los conjuntos de puertas constituyen un objetivo primario de auditoría durante las inspecciones de presión diferencial. Las puertas de doble batiente presentan riesgos de cumplimiento sustancialmente mayores debido a la flexión del balancín y al desgaste de los herrajes.
Las caídas de velocidad del aire y las desviaciones de la cascada de presión frecuentemente se relacionan con los sellos de encuentro central. Cuando los auditores farmacéuticos prueban la presión diferencial de la habitación con las puertas dobles instaladas, los balancines degradados permiten el paso de aire que hace que las presiones en cascada desciendan por debajo de las especificaciones validadas.
Los cerrojos ciegos sin asegurar constituyen otra deficiencia recurrente en auditorías. Si el personal deja los cerrojos inferiores desenganchados, los inspectores sanctionan a la instalación por barreras físicas inadecuadas. En entornos de sala blanca de Grado A y Grado B, se deben seleccionar puertas abatibles sencillas siempre que el tamaño del equipo lo permita para minimizar estos riesgos de validación.
Preguntas Frecuentes sobre Configuraciones de Puertas para Cámaras Limpias
¿Una puerta abatible de sala limpia puede acomodar el tráfico estándar de montacargas o transpaleta?
Una puerta simple estándar no puede despejar de forma segura los palés europeos estándar de 800 mm ni los palés ISO de 1000 mm. Aunque las hojas simples de hasta 1100 mm permiten el manejo manual de tambores, la logística de palés requiere puertas dobles para evitar impactos contra el marco.
¿Por qué las puertas dobles de batiente para cámaras limpias filtran más aire que las simples bajo presión?
Las puertas dobles carecen de una entalladura continua en el marco central, dependiendo de astragalas flexibles en el centro. Bajo una presión inferior a 50 Pa, las hojas de la puerta se deforman hacia afuera, ampliando la junta central y produciendo una fuga de aire de 2,5 a 4 veces mayor que en marcos simples.
¿Cuándo se requiere por ley un coordinador de puertas EN 1158 en puertas dobles de sala limpia?
Los coordinadores EN 1158 son obligatorios en puertas dobles con astrágales superpuestos o hojas ceñidas con rebajo. El coordinador obliga a que la hoja inactiva se cierre antes que la activa, evitando colisiones mecánicas y el atrapamiento de los sellos en las esclusas de presión.
¿Cuáles son las ventajas operativas de especificar una puerta de sala blanca de hoja desigual?
Un par desigual combina una hoja activa de 900 mm para tránsito peatonal diario con una hoja inactiva atornillada de 500 mm. Conserva el espacio del suelo de la esclusa y la integridad de la presión, y proporciona 1400 mm de ancho útil durante el paso de equipos.
¿Cómo se previene la contaminación microbiana en las tomas de corriente de suelo con tapa de hoja inactivas?
Instale strikes de piso con resorte y a prueba de polvo fabricadas en acero inoxidable 316L. Cuando el cerrojo se retrae, una placa de resorte interna queda al ras con el piso terminado, evitando que los químicos sanitizantes y la biocarga se acumulen en su interior.
Consulte a Nuestros Especialistas Arquitectónicos sobre el Tamaño de Puertas de Antecámaras
Equilibrar el acceso logístico con la integridad de contención requiere calcular las envolturas de transporte físico, las cascadas de presión HVAC y los costos del ciclo de vida del hardware. Especificar en exceso las puertas dobles aumenta las cargas energéticas continuas y los riesgos de validación. Subespecificar las puertas individuales causa daños crónicos en los marcos por los carros de materiales.
Nuestro equipo de ingeniería fabrica puertas para sala limpia personalizadas de una hoja, dobles iguales y media hoja, con marco de aluminio de precisión y sellos de doble dureza. Explore nuestra selección completa de sala limpia automatizadas o envíe los planos de su esclusa de aire a nuestros especialistas arquitectónicos para revisiones del plan de puertas.
