La ingeniería del envoltorio de la sala limpia requiere una coordinación arquitectónica minuciosa donde los muros divisorios, los conjuntos de puertas y las mirillas se fusionan en una barrera unificada contra la contaminación. En el procesamiento estéril farmacéutico avanzado, la fermentación biotecnológica, la fabricación de semiconductores y las salas limpias para dispositivos médicos, las puertas y ventanas no son meros puntos de paso arquitectónicos: son sistemas de contención dinámicos diseñados para mantener cascadas de presión positiva, eliminar la acumulación de partículas y resistir la biodecontaminación química agresiva.
Índice
- Diseño de marco empotrado y núcleo de panal de aluminio
- Juntes multilabio avanzadas y sellos activos de bajada al suelo
- Ciencia de materiales: acero inoxidable 316L y HPL macizo
- Ingeniería de paneles de visión empotrados y tamponamientos desecantes 3A
- Hardware 3D oculto y controles de interbloqueo automatizados
- Matriz de Especificaciones de Características de Diseño para Puertas y Ventanas de Sala Limpia
- Solicitar Consulta de Ingeniería para Ensamblajes Personalizados de Sala Limpia
Basándose en la extensa experiencia en campo de nuestro equipo de ingeniería que diseñó y fabricó hardware de salas limpias conforme a cGMP Anexo 1 e ISO 14644, seleccionar las características de diseño arquitectónico adecuadas previene no conformidades de validación costosas, alarmas de caída de presión de aire y riesgos de contaminación microbiana. Esta guía de ingeniería integral examina los materiales principales, los sistemas de sellado avanzados y la geometría estructural que definen las puertas y ventanas de sala limpia de alto rendimiento.

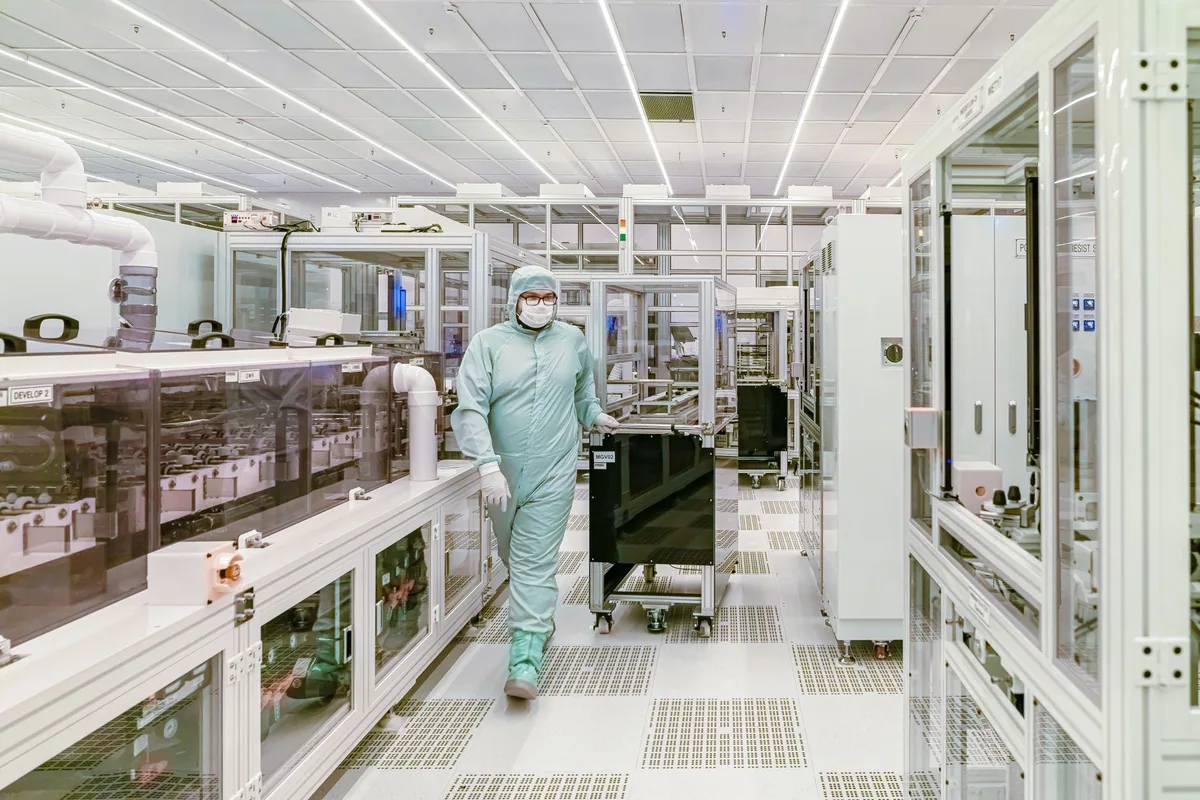

Diseño de marco empotrado y núcleo de panal de aluminio
La característica estructural y arquitectónica definitoria de las puertas y ventanas de sala limpia farmacéutica es la geometría empotrada coplanar 100%, que elimina por completo las repisas horizontales que acumulan polvo y las grietas perimetrales sin sellar donde se asientan las partículas en suspensión y los microorganismos viables.
“De conformidad con ASTM C365 y estándares ISO 14644-4, las hojas de puertas sandwich para salas limpias utilizan núcleos de panal de aluminio expandido de alta densidad que logran una resistencia a la compresión en plano superior a 3,0 MPa, garantizando que los paneles no se deformen bajo diferencias de presión estática continuas de hasta 100 pascales.”
Sección transversal sandwich empotrada de 50 mm con núcleo de panal de aluminio
Las hojas de puertas de sala limpia presentan una sección transversal de panel sandwich estructural de 50 mm de precisión. El núcleo consiste en panal de aluminio incombustible de grado aeroespacial (diámetro de celda 12,7 mm, espesor de lámina 0,05 mm) permanentemente unido entre chapas estructurales mediante adhesivos estructurales de poliuretano de alta resistencia al corte.
- Resistencia a la compresión plana (>3,0 MPa): Resiste cargas de presión positivas y negativas continuas sin deflexión superficial ni deslaminación.
- Núcleo inorgánico que no desprende partículas: A diferencia de la lana mineral o el panal de papel, las celdas de lámina de aluminio no liberan polvo fibroso interno si la chapa se daña.
- Refuerzos internos integrados: Perfiles extruidos de aluminio estructural de 3 mm integrados a lo largo de los bordes de la hoja proporcionan anclas de montaje seguras para bisagras y cerradores ocultos.
- Amortiguación térmica y acústica: Amortigua las vibraciones acústicas (Rw 32 dB a 36 dB según ISO 10140-2) mientras proporciona aislamiento térmico estable.
Marcos extruidos envolventes de aluminio 6063-T6 con clips internos
La interfaz del marco es crítica para la hermeticidad del envoltorio. Las puertas de sala limpia de alto rendimiento utilizan submarcos envolventes de aleación de aluminio arquitectónico extruido 6063-T6 de dos piezas. Las dos mitades del marco se sujetan sobre paneles modulares de pared de 50 mm o 100 mm, utilizando canales de clip de resorte de acero interno que ocultan todos los sujetadores de montaje de pared dentro del núcleo del tabique.
Requisito de geometría de canto curvado: Los marcos de puertas de sala limpia deben integrar esquinas suaves con radio de 50 mm en todas las uniones internas de pared, eliminando ángulos rectos de 90 grados que acumulan polvo y permitiendo cobertura completa de limpieza con biocida.
Juntes multilabio avanzadas y sellos activos de bajada al suelo
Las cascadas de presión de aire calibradas (10 Pa a 50 Pa) aíslan de manera confiable las salas de manufactura estéril de sala limpia de los pasillos ambientales no clasificados. Las juntes perimetrales de la puerta determinan si las cascadas de presión del HVAC permanecen estables.
Juntes perimetrales continuas de silicona de grado médico en canales CNC
Las puertas de sala limpia cuentan con juntes perimetrales extruidas continuas de silicona multilabio o EPDM de grado alimenticio. En lugar de depender de tiras de goma pegadas en superficie que se desprenden bajo limpieza química, las juntes de sala limpia se insertan a presión en ranuras de retención de cola de milano mecanizadas con precisión CNC alrededor del dintel y los montantes laterales del marco de la puerta.
- Hermeticidad Clase 4 EN 12426: Restringe la fuga de aire perimetral a menos de 0,5 m³/h por m² a 50 Pa de diferencia de presión.
- Silicona curada con platino que no desprende partículas: No contiene plastificantes ni negro de humo, previniendo la contaminación por partículas en suspensión.
- Memoria de compresión elástica: Mantiene >95% de recuperación elástica después de 1.000.000 de ciclos continuos de cierre de puerta entre -30 °C y +100 °C.
Sellos mecánicos de bajada ocultos con acción de tijera
Para eliminar la pérdida de aire bajo la hoja de la puerta sin fricción de arrastre en el piso, las puertas de sala limpia integran sellos de bajada mecánicos activos incrustados dentro del riel inferior de la hoja:
- Actuación por contacto con el marco: Cuando la hoja de la puerta se enclava, un émbolo ajustable de acero inoxidable en el estilete de la bisagra se presiona contra el montante del marco.
- Accionamiento de enlace de tijera interno: Un mecanismo de tijera interno acciona una junta de silicona de doble aleta directamente hacia abajo 10 mm.
- Compresión hermética del piso: Las palas de silicona se comprimen directamente contra el piso de epoxi liso, sellando la holgura con cero arrastre horizontal.
- Elevación instantánea al abrir: Al accionar la manija, los resortes de retorno internos de alta resistencia retraen instantáneamente el sello de bajada dentro del riel de la hoja antes de que la puerta gire.
Ciencia de materiales: acero inoxidable 316L y HPL macizo
Las superficies arquitectónicas de la sala limpia deben resistir el lavado diario y la biocontaminación gaseosa terminal con biocidas químicos agresivos sin picaduras, hinchazón o corrosión.

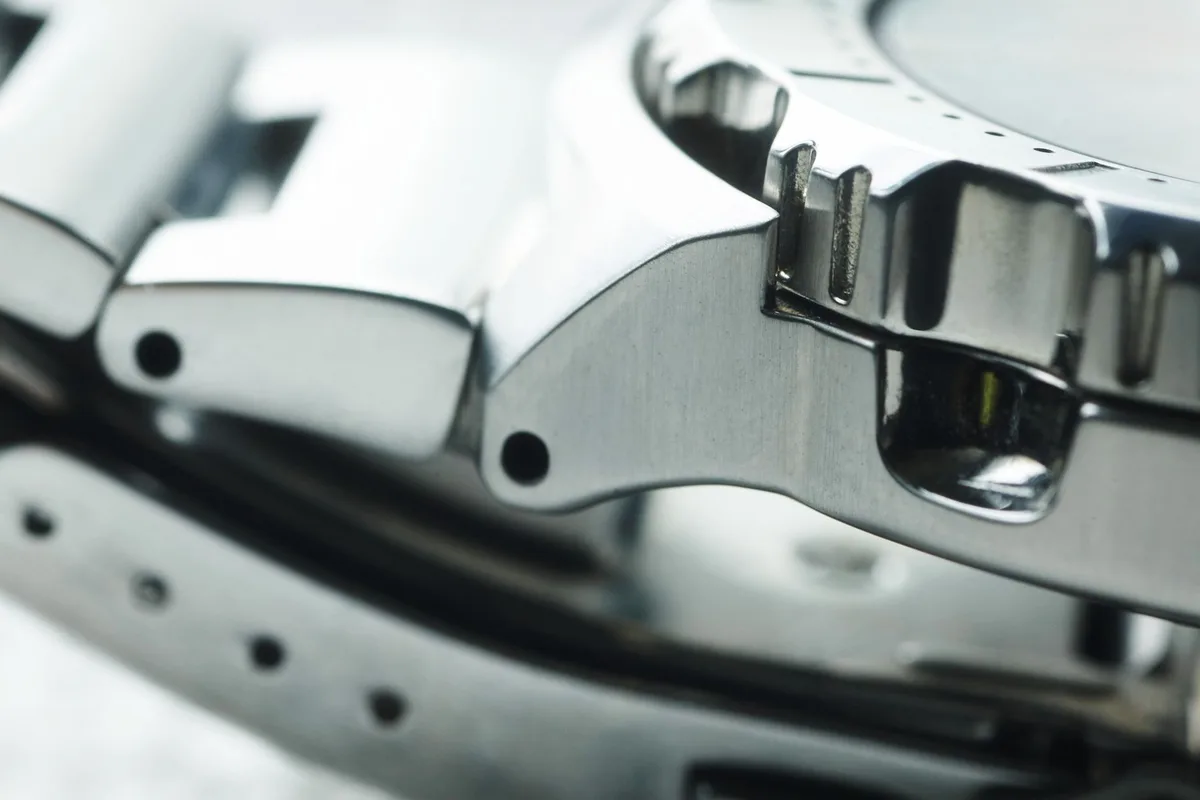

Electropulido de grado 316L (Ra < 0,4 µm) para inyectables estériles
En salas de llenado aséptico farmacéutico Grado A/B, laboratorios de síntesis de principios activos farmacéuticos (API) y salas de contención de radiofarmacia, el acero inoxidable 316L (EN 1.4404) representa el estándar de oro. Con un contenido de molibdeno entre 2% y 3%, el 316L proporciona resistencia superior contra esporicidas halogenados (hipoclorito de sodio), dióxido de cloro y VHP.
- Rugosidad superficial (Ra < 0,4 µm): El acabado espejo electropulido o satinado de 240 grano elimina microgrietas superficiales donde se anclan las biopelículas microbianas.
- Esquinas soldadas por láser sin costuras: Las costuras en las esquinas de las hojas de las puertas se sueldan con láser robotizado, se rectifican y se pulen para lograr transiciones higiénicas sin costuras.
- Pasivación química ASTM A967: La pasivación con ácidos cítrico o nítrico genera una capa pasiva continua de óxido de cromo (Cr₂O₃), previniendo la formación de óxido relámpago.
Resistencia a impactos y biocidas del laminado sólido de alta presión (HPL 4 mm)
Para instalaciones sanitarias, fabricación de dispositivos médicos e investigación en biotecnología, el laminado sólido de alta presión (HPL) de 4 mm de núcleo macizo está ampliamente especificado. El HPL macizo ofrece elasticidad excepcional ante impactos, absorbiendo golpes de carros sin deformarse, y proporciona inercia química completa frente a compuestos de amonio cuaternario, ácido peracético e isopropanol (IPA 70/30).
Consejo de selección de materiales: El HPL de núcleo macizo proporciona mayor resistencia al rayado y personalización de color para cámaras limpias generales, mientras que el acero inoxidable 316L es obligatorio para salas sujetas a limpiezas continuas con vapor a alta temperatura o con lavados concentrados de cloro.
Integración de contención con clasificación contra incendios y evacuación de emergencia
Las puertas de sala limpia en rutas principales de evacuación deben reconciliar la integridad del sello hermético con la evacuación instantánea para la seguridad vital. Las barras estándar con pestillos horizontales exteriores crean repisas horizontales que acumulan suciedad. Los sistemas farmacéuticos de evacuación incorporan dispositivos antipánico de barra táctil suave conformes con EN 1125 y ANSI/BHMA A156.3:
- Perfiles rebajados de barra empujadora: Las barras empujadoras de acero inoxidable totalmente empotradas eliminan las grietas exteriores y permiten la actuación con guantes completos bajo resistencia de contacto cero.
- Bloqueos magnéticos fail-safe de 24 V CC: Los bloqueos electromagnéticos integrados se desenergizan instantáneamente al activarse la alarma de incendios o la activación de emergencia con cristal rompible.
- Expansión de junta intumescente térmica: Los sellos perimetrales intumescentes a base de grafito se expanden a 180 °C para lograr resistencia al fuego EN 1634-1 / UL 10C durante 30 a 120 minutos.
Ingeniería de paneles de visión empotrados y tamponamientos desecantes 3A
Los paneles de visión incorporados en puertas y muros divisorios de salas limpias proporcionan monitoreo visual esencial sin comprometer la aerodinámica del envolvente ni crear trampas de partículas.

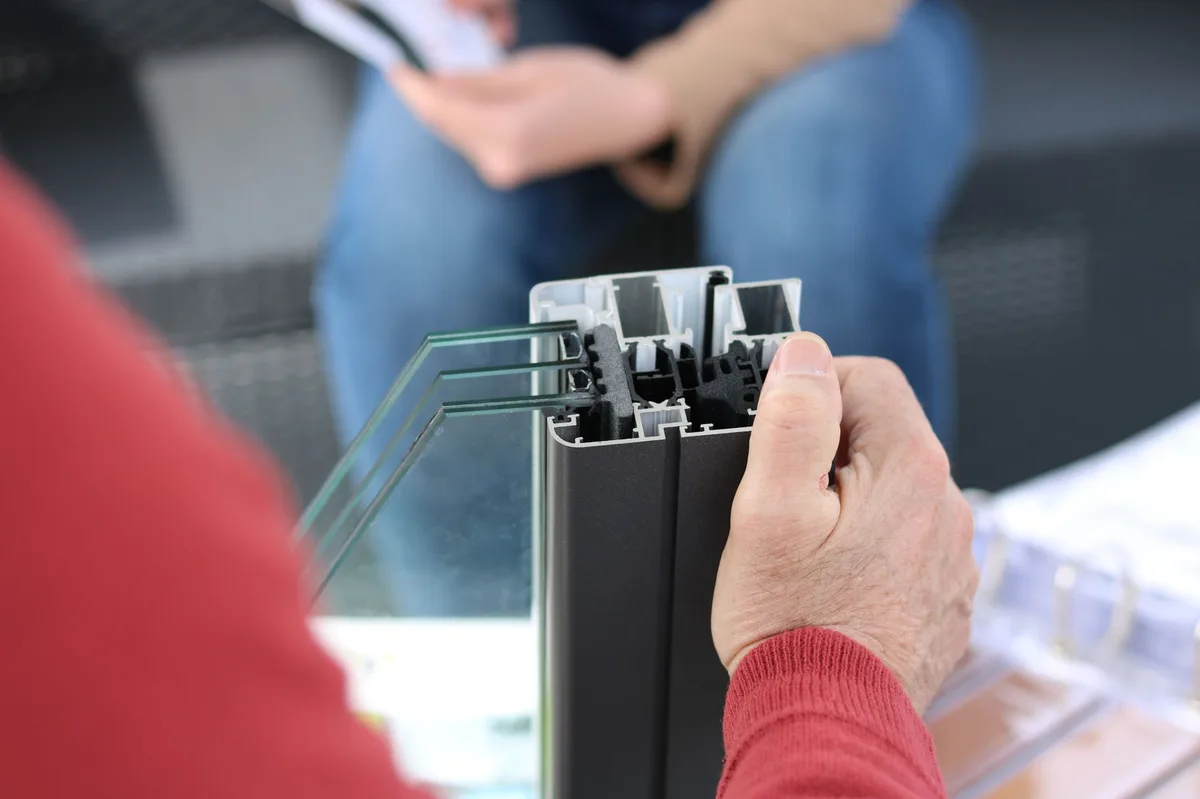

Integración a ras de vidrio de seguridad templado doble de 6 mm
Las ventanas de salas limpias cuentan con unidades aislantes de doble vidrio fabricadas según el espesor exacto de pared de 50 mm o 100 mm. Ambas hojas de vidrio exterior quedan 100% coplanarias y a ras con la hoja de puerta o panel de pared circundante, eliminando repisas horizontales bajo ISO 14644-4.
- Doble Acristalamiento de Vidrio Templado de Seguridad de 6 mm: Hojas de vidrio flotado templado de alta resistencia a impactos con bordes redondeados pulidos a precisión.
- Bordes cerámicos con frit antiestáticos: Los fritos cerámicos impresos en pantalla en negro o blanco ocultan los tamponamientos estructurales perimetrales internos y las líneas de unión adhesiva estructural.
- Unión con silicona estructural neutral: Los selladores de silicona de curado neutral y estables a la UV crean transiciones de junta suaves y sin costuras, sin perfiles de acristalamiento sobresalientes.
- Claridad óptica (ASTM C1036): La alta transmisión de luz (>88%) proporciona supervisión sin distorsión a través de las barreras de contención.
Tamiz molecular desecante 3A para condensación interna cero
Las instalaciones de sala limpia se limpian con frecuencia con agua caliente y se limpian con vapor. Los paneles de visión de sala limpia incorporan tamiz molecular desecante sintético 3A de alta capacidad dentro de la barra de tamponamiento perimetral extruida de aluminio hueca.
Regla de prevención de condensación: Especificar desecante de tamiz molecular 3A (diámetro de poro 3 Ångströms) garantiza que las moléculas de agua sean adsorbidas selectivamente mientras que nitrógeno y oxígeno son excluidos, previniendo permanentemente la condensación interna en el vidrio durante 20 años de vida útil.
Lógica de interbloqueo electromagnético e interfaces de control de acceso
En airlocks de múltiples salas y cámaras de paso de materiales, los sistemas de interbloqueo electromagnético de puertas hacen cumplir cascadas de diferencia de presión validadas y protocolos de indumentaria:
- Salidas de relé directas BMS/SCADA: Las salidas auxiliares de contacto seco comunican los estados de puerta abierta/cerrada e interbloqueada directamente a los sistemas centralizados de automatización de edificios.
- Direccionalidad del flujo de tráfico: La micrológica configurable permite el ingreso unidireccional durante turnos de indumentaria y flujo inverso durante rutinas de desindumentaria de turno.
- Indicadores de alarma auditivos y visuales: Los anillos indicadores LED bicolor integrados (rojo/verde) y alarmas sonoras suaves de 75 dB notifican a los operadores de violaciones de apertura de puertas.
Hardware 3D oculto y controles de interbloqueo automatizados
La ingeniería de hardware de salas limpias elimina mecanismos expuestos engrasados, superficies horizontales y riesgos de contaminación por contacto.
Bisagras de pivote de acero inoxidable ocultas clasificadas para 1.000.000 de ciclos
Las bisagras comerciales de superficie estándar cuentan con nudillos expuestos engrasados que recolectan polvo aéreo y desprenden partículas de fricción metálica. Las puertas de sala limpia incorporan bisagras de pivote 3D totalmente ocultas:
- Ajuste 3D oculto: Las bisagras de pivote de acero inoxidable se incrustan dentro del marco y el canto de la hoja, permitiendo ajustes de altura, profundidad y laterales de ±3 mm sin exponer el hardware.
- Clasificación de ciclo heavy-duty (EN 1191): Certificadas para más de 1.000.000 de ciclos continuos de apertura de puertas sin flexión de la hoja o desalineación del pestillo.
- Cojinetes autolubricantes sin mantenimiento: Los cojinetes de acero inoxidable sinterizado impregnados con PTFE sólido eliminan los lubricantes líquidos de aceite.

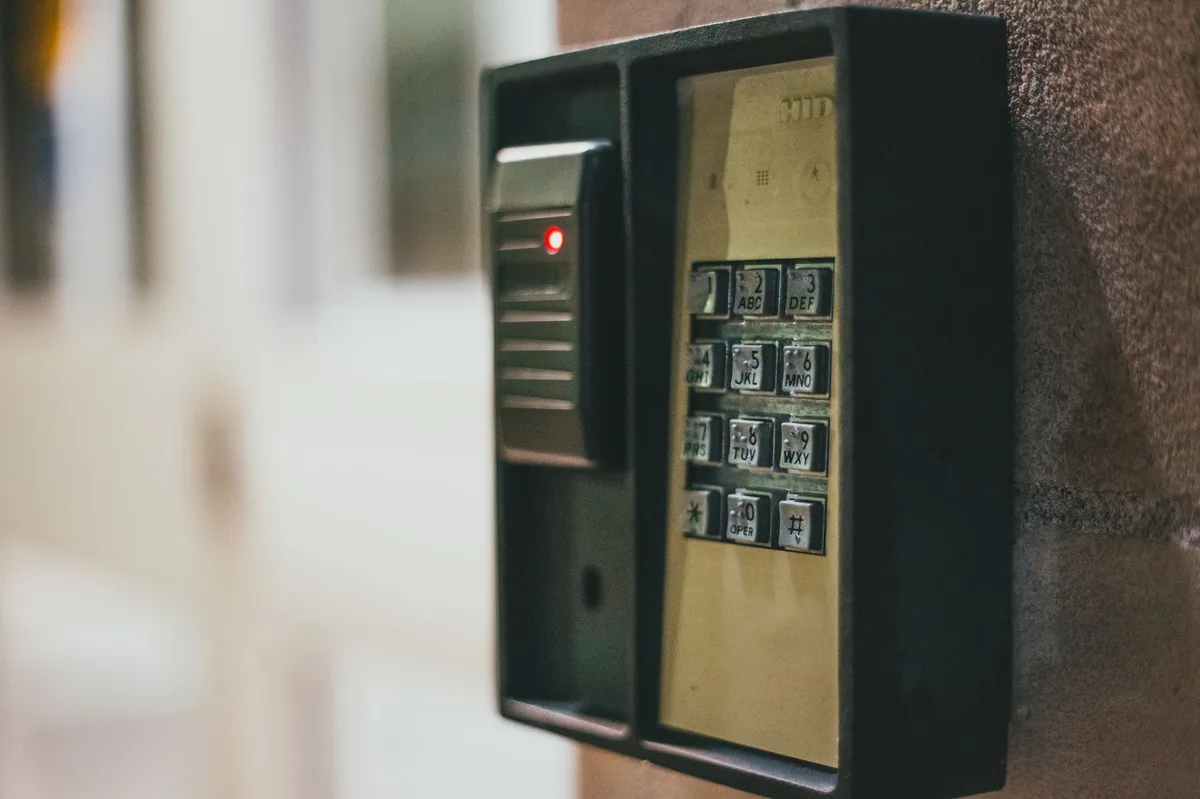

Integración de interbloqueo de microprocesador de 24 V en airlocks de personal
En airlocks de indumentaria de personal y cámaras de paso de materiales, los interbloqueos electrónicos previenen la contaminación cruzada al hacer cumplir la operación secuencial de puertas:
- Disparo con sensor óptico de ondas sin contacto: Un operador activa un sensor óptico infrarrojo de haz estrecho (de 50 mm a 300 mm) para solicitar el ingreso por la puerta.
- Activación del Bloqueo de la Eslabón de Aire: El PLC con microprocesador central energiza instantáneamente las cerraduras electromagnéticas de 24 V CC (600 lbs de fuerza de retención) en todas las puertas opuestas de la sala limpia.
- Retraso Automatizado de Purga de Indumentaria: Los temporizadores programables mantienen todas las puertas bloqueadas mientras la ducha de aire HVAC purga las partículas suspendidas durante 30 a 60 segundos.
- Acceso Estéril Autorizado: La puerta interna de la sala limpia se desbloquea, encendiendo los indicadores LED verdes en el marco para permitir el ingreso al núcleo estéril.
Integración de Vidrio Inteligente de Privacidad Conmutable y Persianas Internas
En salas limpias quirúrgicas, suites de exploración de pacientes y laboratorios piloto de biotecnología propietarios, la privacidad visual debe controlarse dinámicamente sin comprometer la geometría flush de la sala limpia:
- Vidrio de Cristal Líquido Disperso en Polímero (PDLC): Cambia de privacidad esmerilada opaca a transparencia óptica 100% en menos de 100 milisegundos al aplicar 24 V CA.
- Persianas Magnéticas Herméticamente Selladas: Las persianas venecianas de aluminio selladas operan mediante perillas magnéticas externas o micromotores sin escobillas automatizados, sin penetración del sello.
- Barrera Secundaria de Poliisobutileno: El sellado de bordes de silicona estructural y PIB de doble barrera garantiza una vida útil de 20 años en la cavidad libre de humedad.
Matriz de Especificaciones de Características de Diseño para Puertas y Ventanas de Sala Limpia
La siguiente matriz de ingeniería describe grados de materiales, sistemas de sellado, tolerancias dimensionales y estándares de cumplimiento para puertas y ventanas de sala limpia de alto rendimiento.
| Parámetro de Característica de Diseño | Puerta de Acero Inoxidable 316L | Puerta de Sala Limpia HPL Sólida | Unidad de Ventana Modular Empotrada | Puerta de enrollamiento rápido para sala limpia |
|---|---|---|---|---|
| Clase de sala limpia objetivo | Clase ISO 3 – Clase ISO 7 | Clase ISO 5 – Clase ISO 8 | Clase ISO 3 – Clase ISO 8 | Clase ISO 6 – Clase ISO 8 |
| Construcción del panel | Panal de Aluminio de 50 mm | Panal de Aluminio de 50 mm | Vidriado Empotrado de 50 mm/100 mm | Cortina de tela de PVC de 0,9 mm |
| Especificación del material de la cara | Acero inoxidable 316L de 1,2 mm | HPL Fenólico Sólido de 4,0 mm | Vidrio Templado de 6 mm+6 mm | TPU / PVC que no desprende partículas |
| Rugosidad Superficial / Acabado | Electropulido Ra < 0,4 µm | Resina Melamínica Antiestática | Cerámica Antiestática con Fritado | Cortina Lisa No Porosa |
| Permeabilidad al aire (EN 12426) | Clase 4 (<0,5 m³/h·m²) | Clase 4 (<0,5 m³/h·m²) | Hermético (<0,1 m³/h·m²) | Clase 3 (<3,0 m³/h·m²) |
| Sistema de Sellado Perimetral | Silicona Multi-Labio + Sellado de Gota | Silicona Multi-Labio + Sellado de Gota | Silicona Neutra de Doble Barrera | Guías con cierre en forma de cremallera sellado |
| Integración de Herrajes | Bisagras de acero inoxidable 3D ocultas | Bisagras de acero inoxidable 3D ocultas | Abrazaderas de Submarco Empotrado | Accionamiento Directo CC sin Escobillas |
| Durabilidad frente a biocidas químicos | 1.500 ppm VHP, ClO₂, Lejía | 1.500 ppm VHP, AEP, Alcohol | 1.500 ppm VHP, ClO₂, Lejía | IPA, Desinfectantes suaves |
Preguntas Frecuentes Sobre las Características de Diseño de la Sala Limpia
¿Cuáles son las principales características de diseño de las puertas y ventanas para salas limpias?
Las principales características del diseño son: (1) superficies a ras coplanarias, (2) núcleos sándwich de panales de aluminio, (3) sellos de silicona multipunta y sellos de caída Clase 4 según EN 12426, (4) materiales químicamente inertes (316L/HPL) y (5) paneles de visión a ras con doble acristalamiento y tamices moleculares desecantes 3A.
¿Por qué se prefiere el panal de aluminio a la lana mineral como núcleo de las puertas de sala limpia?
El panal de aluminio proporciona una resistencia superior a la compresión plana (>3.0 MPa), evita la deformación de la hoja bajo diferencias de presión y no desprende fibras ni partículas si la cubierta de la puerta está dañada.
¿Cómo mantienen los sellos mecánicos ocultos la estanqueidad?
Cuando la puerta se cierra, un émbolo de bisagra accionado por el marco impulsa un mecanismo de tijera interno, empujando una junta de silicona recto hacia abajo 10 mm para sellar contra el suelo sin generar rozamiento por el arrastre.
¿Qué desecante se utiliza en los paneles de visión de doble acristalamiento para salas blancas?
Los paneles de visión para salas limpias utilizan tamiz molecular desecante 3A (tamaño de poro de 3 ångström) para adsorber selectivamente el vapor de agua sin absorber los gases ambientales, previniendo permanentemente la condensación interna en el vidrio.
¿Las puertas y ventanas de las salas limpias pueden integrarse con los sistemas de gestión de edificios (BMS)?
Sí, las puertas de sala limpia integran sensores magnéticos de posición de 24 V CC, bloqueos electromagnéticos de fallo seguro e interruptores de onda óptica que se conectan directamente a los PLC y BMS de la instalación para el interbloqueo de los vestíbulos de aire y el monitoreo de presión.
