Industrielle Kettentor-Antriebe: Motortypen im Vergleich

Das Tor ist geschlossen und die Ladebucht ist blockiert. Um 6:40 Uhr morgens wartet ein Stapler, während der Bediener erneut den Knopf drückt und der Motor mit einem leisen Brummen antwortet und sonst nichts. Neun von zehn Mal ist dieses Brummen ein ausgefallener Startkondensator, nicht ein kaputtes Getriebe.

Welche Art Sie auch einsetzen, die sechs Vorteile des Motors einer Industrietür zeigt, was sich der Antrieb lohnt.

Wir bauen diese Antriebe in einer Fabrik, die seit 1999 Industrieschutztüren herstellt, und das gleiche Muster wiederholt sich in Kundenanfragen jede Woche. Der Motor wird aus einer Preisliste ausgewählt, das Tor aus einem Katalog, und niemand prüft, ob die beiden zusammenpassen. Ein Vergleich der Hauptketten-Rolltlormotortypen vor der Bestellung verhindert den Großteil dessen. Dieser Leitfaden führt durch Antriebsbauarten, Phasenversorgung, manuellen Notbetrieb, Drehmomentberechnung, Einsatzklassen und die Ausfallmodi, die Streitereien auf der Werkstattfläche beenden.

Warum die Motorauswahl mehr entscheidet als die Automatisierung

Ein Industrieschutztor interessiert nicht, wie intelligent die Steuerzentrale ist. Es interessiert, ob das Teil, das an seiner Welle befestigt ist, fünfhundert Kilogramm Stahlvorhang zwanzig Mal pro Schicht bewegen kann, ohne seine eigenen Wicklungen zu überhitzen. Wählt man die falsche Motorfamilie, funktioniert das Tor am ersten Tag dennoch, was genau den Fehler teuer macht.

Der Ausfall zeigt sich Monate später als thermische Auslösungen, ein Tor, das auf halbem Weg stoppt, oder einen Kondensator, der jeden Sommer anschwillt. Bis dahin ist die Rechnung für den richtigen Motor in Vergessenheit geraten und das Tor ist zu einem Wartungsline Posten geworden. Die Reparatur ist nur in der Spezifikationsphase billig, genau wo dieser Artikel bleibt.

Ketten-Rolltlormotortypen auf einen Blick

Die Ketten-Rolltlormotortypen auf dem Markt fallen in vier Arbeitsfamilien, und die meisten Elektrorolltüren verwenden eine davon. Nennt die Familie des Tores, das ihr bereits betreibt, und ihr könnt die meisten seiner Verhaltensweisen vorhersagen. Die Zusammenfassungen unten sind als Identitäten geschrieben, nicht als Verkaufszeilen.

• Rohrmotor. Sitzt im Innern der Welle, versiegelt und leise, mit elektronischen Fahrgrenzen. Am besten auf kleinen, leichten Vorhängen, die einige Male täglich zyklen.

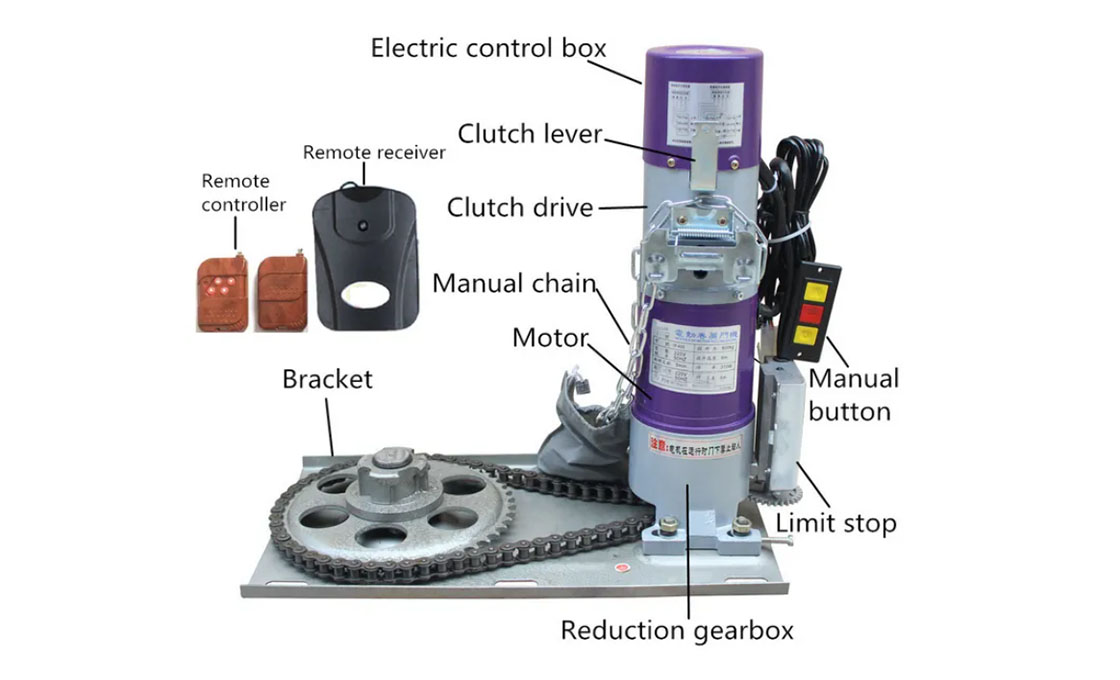

• Seitenmotor mit Kettenantrieb. Montiert neben der Öffnung und dreht die Welle über eine Kette und Ritzel. Die traditionelle Industriewahl für schwere Stahlvorhänge.
• Direktantriebsmotor. Direkt auf das Wellenende gesetzt mit wenigen beweglichen Teilen. Leiser als Kette, benötigt mehr Seitenraum, und ist die Standardwahl für hochfrequentierte Tore wie Parkhäuser.
• Servoantrieb mit Steuerbox. Ein Servomotor plus Encoder und intelligente Steuerung, typischerweise IP65 mit RS485-, WiFi- oder Bluetooth-Verbindungen. Teurer, aber er hält Geschwindigkeit und Position unter häufigen Starts.

Der Rest dieses Artikels ist eine kettengetriebene Lektüre dieser Liste, weil Kettenmotoren die meisten schweren Industrierolltüren der Welt tragen. Standorte, die ebenfalls Sektions-, Gleit- oder Schwenktüren betreiben, haben eine andere Übersicht. Unsere Übersicht über die Prinzipien und Arten von automatischen Türöffnern deckt ab, welcher Antrieb zu welcher Familie gehört.

Kettenantrieb gegenüber Röhren- und Direktantriebsmotoren

Ein Kettenantriebsmotor arbeitet wie ein Fahrrad. Der Motor sind deine Beine, das Getriebe ist das Übersetzungsverhältnis, und die Kette bewegt leise Drehmoment von einem Ort zum anderen, ohne viel dafür zu fordern. Diese Einfachheit ist, warum die Familie Staub, Hitze und Jahrzehnte der Ladeflächenschäden besser verträgt als alles andere, das am Endteller montiert ist.

Die Zahlen untermauern den Ruf. Industrie-Kettenantriebe spannen Ausgangsdrehmomente von rund 60 Nm bis etwa 5.000 Nm. Seitenmontierte Einheiten bewältigen regelmäßig Stahlvorhänge über 1.000 kg. Rohrmotoren liegen weit darunter, weshalb derselbe Vorhang, der auf einem Seitenantrieb mühelos wirkt, einen Rohrmotor halbwegs hinauf zum Stehen bringen kann.

Keines davon macht Rohrmotoren zu einem schlechten Produkt. Ein versiegelter Rohrmotor auf einem kleinen Sicherheitstor ist die sauberste und leiseste verfügbare Lösung, und unser Rolladen-Rohrmotor Sortiment existiert genau für diese Tore. Probleme beginnen, wenn ein Leichtlast-Rohrmotor gegen einen schweren Industrieschutztür zitiert wird, weil er an jenem Tag billiger war.

Einphasige oder dreiphasige Stromversorgung

Die Phasenzufuhr entscheidet, welche Motoren Sie bestellen können, also prüfen Sie diese, bevor Sie eine Vorauswahl treffen. Einphasige 240V-Zufuhr eignet sich für Röhrenmotoren und kleinere Kettenantriebe und ist in älteren Gebäuden einfacher anzuschließen. Dreiphasige 400V-Zufuhr ist der Industriestandard, da sie Energie gleichmäßiger liefert und weniger Energie als Wärme verliert.

Das Wärmeverhalten ist wichtiger, als es aussieht. Ein einphasiger Motor zieht beim Start einen höheren Strom, und dieser Einschaltstrom wird bei jedem Zyklus zu Wärme in den Wicklungen. Bei einer Tür, die vierzigmal am Tag bewegt wird, ist der Unterschied zwischen 240V und 400V nicht nur Papierkram, sondern betrifft die Wicklungstemperatur.

Eine Faustregel lautet. Einphasig eignet sich für Türen unter ca. 400 kg bei weniger als etwa zwanzig Zyklen pro Tag, und dreiphasig für alles, was schwerer oder häufiger betrieben wird. Ihre lokalen Versorgungsbestimmungen und eine Messung durch einen Elektriker haben Vorrang vor jeder Faustregel, auch dieser hier.

Manueller Kettenzug vs. elektrischer Kettenantrieb

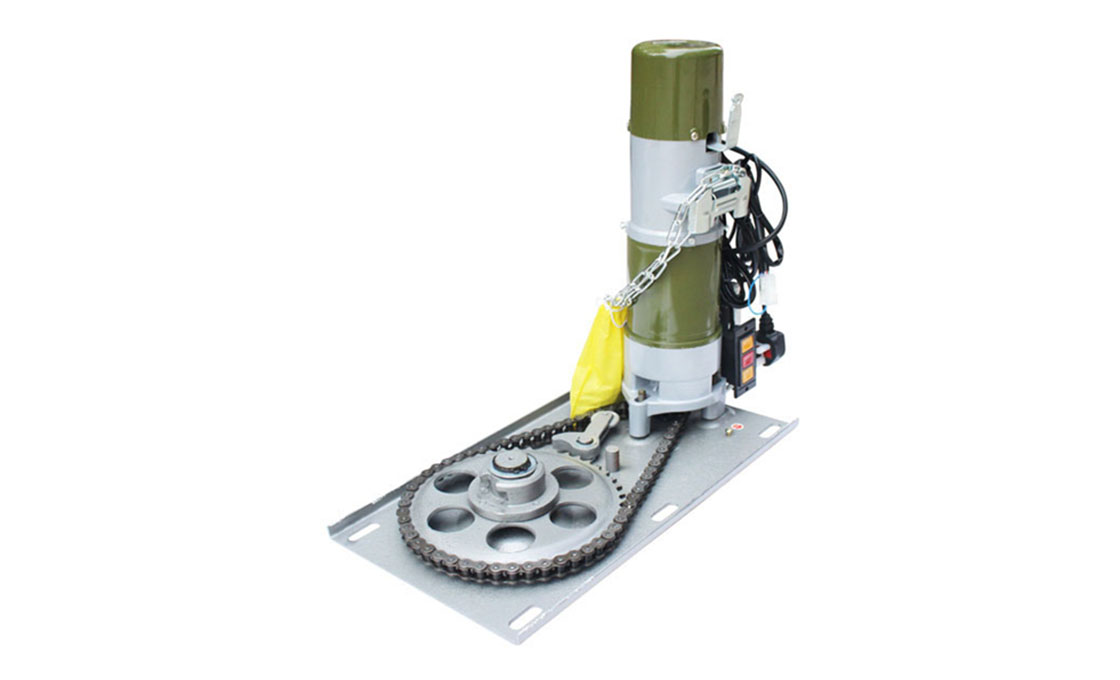

Jeder elektrische Kettenmotor verfügt über ein manuelles Backup, und Käufer, die dies ignorieren, werden beim ersten Stromausfall damit konfrontiert. Ein Kupplungshebel löst den Antrieb, und danach bestehen zwei Optionen. Ein manueller Kettenzug erlaubt einem Bediener, den Bahnvorhang von Hand über dieselbe Ritzelwelle hochzuziehen. Kleinere Antriebe verwenden einen einfachen Handgriff, der die gleiche Funktion in Miniatur ausführt.

Stellen Sie sich die Nachtschicht an einem Kühlraum vor, wenn das Netz um 2 Uhr nachts ausfällt. Mit einem Handzug hält ein Arbeiter die LKW bei etwa einem Hub pro Minute in Bewegung, und die Schicht übersteht es. Ohne jegliche Übersteuerung ist die Tür eine Wand, bis ein Elektriker eintrifft, und die Ladung im Anhänger wartet nicht.

Der manuelle Kettenzug verdient denselben Respekt wie der Motor selbst. Spezifizieren Sie bei jeder zu hohen oder zu schweren Tür einen niedrig angebrachten Handzug, und prüfen Sie während der Inbetriebnahme, ob die Kupplung einwandfrei einrastet. Unser Röhrenmotor mit manueller Übersteuerung erfüllt dieselbe Anforderung bei kleineren Rollläden. Für eine komplette angetriebene Einheit mit Antrieb und Handzug-Backup in einem Paket erwägen Sie ein abgestimmtes Rolladenöffners. Ein abgestimmtes Set vermeidet das Mischen von Komponenten verschiedener Anbieter.

Dimensionierung: Drehmoment und Hubkraft korrekt berechnen

Drehmoment ist die Zahl, die die Tür tatsächlich anhebt, und sie steht auf dem Typenschild, wo niemand es liest. Die Physik ist ehrlich: Das am Fass benötigte Drehmoment entspricht Vorhanggewicht mal Erdbeschleunigung mal Fassradius. Ein 500 kg schwerer Vorhang mit einem Fassradius von 0,155 m erfordert vor jeder Reserve etwa 760 Nm am Fass. Die Rechnung ist einfach: 500 × 9,81 × 0,155 liegt genau dort.

In der Praxis bestellt man nie exakt den berechneten Wert. Fügen Sie mindestens 20 Prozent für Reibung in den Führungen, Vorhangsteifigkeit und eine Portion Schmutz im Winter hinzu, und runden Sie dann auf die nächste verfügbare Antriebsgröße auf. Bei diesem Beispiel spricht das für einen Seitenmotor der 1.000-Nm-Klasse, der bequem im Bereich von 60 bis 5.000 Nm liegt, den die Kettenantriebsfamilie abdeckt.

Hier ist eine direkte Einschätzung vom Fabrikboden, auf mühsamem Weg erworben. Beim Vergleich von Motortypen für Kettenantriebsrolltüren kaufen Sie Drehmoment und Belastungsklasse nach Typenschild, niemals nur PS oder kW allein. Zwei Motoren mit identischer Wattzahl können sich um den Faktor drei im abgeleiteten Drehmoment unterscheiden, weil die Übersetzung, nicht der Motor, bestimmt, was die Tür spürt. Dieselbe Logik gilt für die Vorhangwahl, und unsere Aufschlüsselung von Aluminium-Rollladentüren zeigt, wie das Lamellenmaterial das Gewicht verändert, das Sie in diese Gleichung einspeisen.

Beanspruchungsklassen von S1 bis S5

Die Beanspruchungsklasse ist die am meisten ignorierte Spezifikation auf dem Typenschild und das Erste, das im realen Betrieb ausfällt. IEC 60034-1 klassifiziert elektrische Motoren nach Buchstabencodes von S1 aufwärts. Die Codes sagen Ihnen, wie lange ein Motor arbeiten kann, bevor seine Wicklungen ihre Kühlung übertreffen. Die für Türenkäufern relevanten sind die ersten fünf.

Die meisten Industrietorantriebsmotoren werden als S3 mit angegebenem Faktor verkauft. Ein mit S3 40 Prozent bewerteter Motor kann vier von zehn Minuten in seinem Zyklus laufen. Der Standardzyklus beträgt zehn Minuten, sofern das Datenblatt nichts anderes angibt. Eine Verteilungsbucht, die Dutzende Male pro Schicht zyklisiert, lebt glücklich in diesem Regime, weil jede Bewegung Sekunden, nicht Minuten dauert. Eine Fließband-Tür, die kontinuierlich kriecht, benötigt stattdessen eine S1-Betrachtung, und das ist ein anderer Motor.

Stimmen Sie die Klasse auf Ihre tatsächliche Zykluszahl ab, einschließlich der Spitzen, die Sie nur montags sehen. Eine unterschätzte Beanspruchungsklasse versagt thermisch, nicht dramatisch. Sie löst an heißen Nachmittagen aus, alterniert die Isolierung bei jeder Überlastung, und eines Tages startet sie einfach nicht.

Endschalter und häufige Ausfallursachen

Endschalter sagen dem Motor, wo die Tür beginnt und stoppt, und die beiden dominierenden Typen verhalten sich im Laufe der Jahre unterschiedlich. Elektromechanische Nocken-Endschalter verwenden Getriebe und Mikroschalter, sie sind günstig und vor Ort einstellbar, und sie drifteten langsam, während Nocken verschleißen. Elektronische Endschalter behalten ihre Endpositionen mit deutlich besserer Wiederholgenauigkeit und überstehen Vibrationen ohne Neuerlernen, weshalb sie moderne Antriebe dominieren.

Feldausfälle konzentrieren sich auf eine kurze Liste, und die Diagnose-Reihenfolge zählt. Wenn ein Motor bei einphasiger Zufuhr brummt, aber nicht dreht, verdächtigen Sie zuerst den Anlasserkondensator, da er das günstigste Teil im Gehäuse ist. Wenn der Motor läuft, die Tür sich aber nicht bewegt, betrachten Sie stattdessen die Kette, das Ritzel oder die Kupplung, statt den Motor zu beschuldigen. Wenn eine Tür umkehrt oder auf halbem Weg stoppt, sind die Endschalter oder eine Sicherheitskante usually die Ursache, nicht der Antrieb.

Zwei Ausfallmodi verdienen besondere Beachtung. Überhitzung durch Beanspruchungsklassen-Fehlpassung zerstört mehr Industrietürenmotoren als jede andere Ursache, und sie ist ein Spezifikationsfehler in Wartungskleid. Ein Vorhang ohne Absturzsicherung ist eine Sicherheitsfehlfunktion, die auf ein Getriebeproblem wartet, um auszulösen. Eine elektrische Rollladen-Absturzsicherung gehört daher in dieselbe Bestellung wie der Motor, nicht als optionales Extra. Vorschriften behandeln angetriebene Türen gleich, und die britische HSE-Richtlinie zur Sicherheit angetriebener Türen legt die Pflichten klar für Arbeitgeber und Monteure fest.

Welcher Motor passt zu Ihrer Tür und Beanspruchung

Alles oben lässt sich auf fünf Fragen komprimieren. Beantworten Sie sie der Reihe nach, und die Motortypen für Kettenrollläden klären sich von selbst, schneller als bei jedem Gespräch mit einem Lieferanten.

Ein Ladensicherungsrollladen ist für kleine Anwendungen mit fünf Zyklen ausgelegt und erhält einen Rohrmotor.. Ein 6-Meter-Warenhallentor bei 600 kg, das vierzigmal pro Schicht zyklisiert, erfordert bei großen Anwendungen jedes Mal eine dreiphasige Kettenantriebslösung mit S3-Einsatzart 40 Prozent und Handzugkette. Eine 12-Meter-Spannweite in einem Distributionszentrum ist immer noch ein Tor für einen Hersteller, der nach Auftrag fertigt. Die Motorberatung beginnt mit Direktantrieb und Einsatzklasse, nicht mit dem Preis.

Prüfen Sie die Garantie, bevor Sie etwas unterzeichnen, denn sie ist ein grober Indikator dafür, wie viel Drehmomentreserve der Lieferant eingeplant hat. Wir haften 2 Jahre für Türkörper, 3 Jahre für Bediengeräte und Motoren und 5 Jahre für Servomotoren. Wir erwarten vor einem Angebot die fünf Antworten des Käufers oben. Ein Lieferant, der diese Fragen überspringt, verkauft Ihnen eine Box, keinen Antrieb.

Welche Antriebsart Sie auch auswahl, prüfen Sie sie anhand der sieben Funktionsmerkmale eines Industrietürenmotors ersten.
