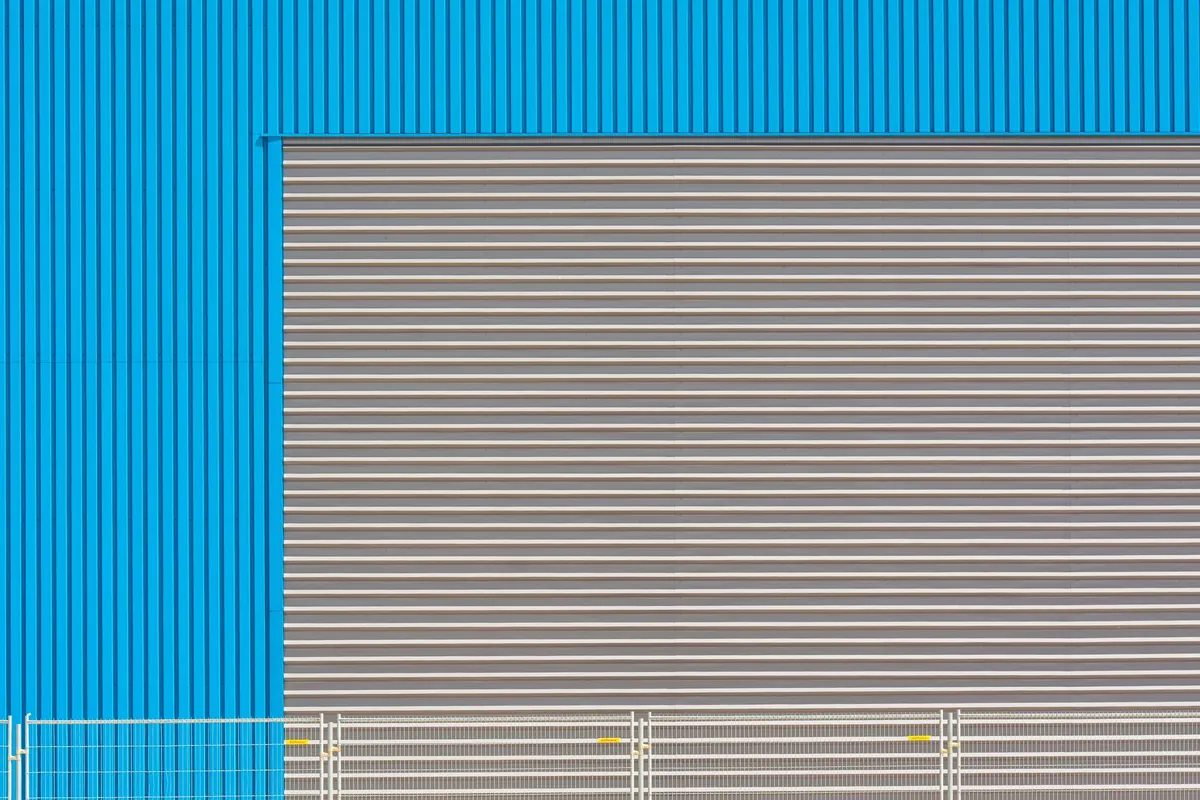

In der Mitte der Dienstschicht am Dienstag löste eine thermische Überlastung aus und der Rollladen über Bucht drei blieb während des Transports stecken. Die Crew wartete eine Abkühlphase ab, die Gabelstapler-Warteschlange wuchs und das Protokoll erhielt einen weiteren Stopp mitten im Zyklus, für den niemand Budget eingeplant hatte.
Diese Auslösung war nicht zufällig. Fast jedes Symptom trat zuvor in der Spezifikationsliste auf, in einer Zeile, die der Käufer nie überprüft hatte. Diese Seite listet die sieben Funktionsmerkmale eines Industrietor-Motors auf, die über solche Zeilen entscheiden, mit den Zahlen und Normen, anhand derer Sie jedes einzelne prüfen können.
Merkmal 1: Nenn-Ausgangsdrehmoment und Drehmomentreserve
Drehmoment ist die erste Nenngröße auf jedem Industrietor-Motor und zugleich die am häufigsten falsch gelesene. Bei einer gut ausgewogenen Tür übernehmen die Zugfedern den Großteil des Hubvorgangs. Qualitäts-Sektionaltor-Hardware ist für 30.000 Zyklen oder mehr ausgelegt, sodass der Motor nur die Differenz zwischen Federkraft und Türgewicht liefert.
Diese Differenz ist Ihre Drehmomentreserve. Kettenantrieb-Verschlußmotoren auf dem britischen Markt starten bei kleineren Ausführungen etwa mit 60 Nm Ausgangsdrehmoment, und die Werte steigen mit Türgewicht und Türfläche. Denken Sie an die Reserve wie an ein Reserverad für eine Flotte: Sie planen, sie niemals zu brauchen, und an dem einen Tag, an dem Sie sie benötigen, ersetzt nichts anderes.
Wenn die Reserve fehlt, ist das Versagen mechanisch und sofort. Der Motor strengt sich am Ende des Weges oder an einem klemmenden Tor an, der Strom steigt, und der Überlastungsabschalter löst lange aus, bevor etwas Offizielles versagt. Die Auslegung gegen die vollständige Torechnung, nicht gegen die Katalogüberschrift, hält diesen Strom flach.
Merkmal 2: Grenzschalter, die den Weg festlegen
Grenzschalter teilen dem Motor mit, wo das Tor beginnt und endet. Bei einem Rohrmotor sitzen sie im Motorkopf neben der manuellen Notöffnungsöse. Sie unterbrechen den Antrieb an beiden Enden der Torfahrt, sodass das Tor vollständig schließt, ohne auf den Boden zu reiben.
Sie werden auf zwei Varianten stoßen: mechanische Schalter, die von Hand eingestellt werden, und encoderbasierte Versionen, die Umdrehungen elektronisch zählen. Die mechanische Art ist günstiger, aber ein falsch eingestellter Schalter lässt den Motor weiter am Ende des Weges absträngen, was den Antrieb zum Stehen bringt und die Wicklung überhitzt. Encoder-Grenzwerte beseitigen den größten Teil dieser Drift, gegen einen Preis.
Stellen Sie einem Lieferanten eine Frage: Wie wird der Weg eingestellt, und was stoppt das Driften? Wiederholgenaue Grenzwerte stellen sicher, dass sich das Tor bei jedem Zyklus in derselben Position verschließt.
Merkmal 3: Betriebszyklen-Bewertung und Wärmeschutz
Jeder Motor ist dafür bewertet, wie lange er laufen kann, bevor Wärme ein Problem wird. Leichtbau-Rohrmotoren sind einphasige Einheiten mit einem eingebauten Thermoschutz, und ihre Hersteller begrenzen sie im Allgemeinen auf etwa 15 bis 20 Betätigungen pro Tag. Darüber hinauszugehen bedeutet, dass der Abschneider genau das tut, was er im einleitenden Szenario tat.
Schwerere Maschinen werden stattdessen auf einer Betriebs-Skala bewertet. Drei-Phasen-Direktantrieb-Einheiten, die für Distributionszentren und stark belastete Fabriken gebaut sind, laufen auf Betriebszyklen von etwa 60 bis 100 Prozent, was kontinuierlicher Verkehr tatsächlich verlangt. Passen Sie die Klasse an Ihre Schichtanzahl an, nicht an das, was auf Lager ist.
Wenn eine Auslösung auftritt, ist die Erholungsregel Geduld. Lassen Sie den Motor etwa 20 bis 30 Minuten abkühlen, bevor Sie ihn zurücksetzen, denn wiederholte Rücksetzungen im heißen Zustand kochen die Wicklung. Geschwindigkeit ist eine separate Bewertung: Hochgeschwindigkeits-Tore bewegen sich mit 0,8 bis 2,5 m/s.
Merkmal 4: Sicherheitsvorrichtungen, die nach EN 12453 gebaut sind
Ein angetriebenes Industrietor ist eine bewegliche Gefahr, und EN 12453 ist die Norm, die seine sichere Verwendung regelt. Konformität ist ein System, kein Abzeichen. Sicherheitskanten in der unteren Dichtung stoppen und kehren den Motor bei Kontakt um. Lichtschranken über der Öffnung blockieren den Betrieb, wenn der Strahl unterbrochen wird, und die Dauerhalter-Steuerung hält den Bediener an der Taste.
Hangdown-Schutz gehört in dasselbe Gespräch. Tore, die nicht gegengewichtet sind, müssen eine Sicherheitsbremse besitzen, damit das Tor nicht abstürzen kann, wenn der Antrieb versagt. Bei modernen Motoren ist diese Bremse eingebaut und aktiviert sich automatisch. Nachdem sie ausgelöst hat, muss ein Ingenieur sie zurücksetzen, was nach Design geschieht.
Die gesetzliche Pflicht liegt beim Installateur und dem Tor-Eigentümer, wie der britische Regulator festlegt für angetriebene Tore und Türen. Unsere eigenen Bedien Geräte sind nach EN 13241 und EN 12453 gebaut und zertifiziert.
Merkmal 5: Manuelle Freigabe bei Stromausfällen
Wenn die Versorgung absackt, ist die Freigabe das einzige Merkmal, das das Tor arbeitsfähig erhält. Kleine Rohrmotoren benötigen eine Kurbel durch die Notöffnungsöse im Motorkopf. Größere Kettenantriebe und Direktntriebe bieten eine Handkette in Bodennähe, sodass Personal das Tor manuell hoch oder herunter fahren kann, ohne Leitern.
Stellen Sie sich das Szenario der Nachtschicht vor. Das Netz fällt aus und ein beladener Anhänger wartet auf der falschen Seite des Verschlusses, und der Schlüssel-Freigabe entscheidet, ob die Laderampe offen bleibt. Schulen Sie das Personal vor einem solchen Vorfall.
Eine Disziplin ist wichtiger als jede Hardware-Wahl. Geben Sie den Antrieb nur frei, wenn das Tor gestoppt ist und die Federn ihre Arbeit leisten, weil ein freigegebener Vorhang mit einer gebrochenen Feder ein herabfallendes Objekt ist. Gute Anleitungen drucken diese Warnung; gute Vorgesetzte wiederholen sie.
Merkmal 6: Sanfter Start und variable Geschwindigkeitssteuerung
Ein Motor, der bei jedem Start auf volles Drehmoment anschlägt, verbringt sein Leben damit, das Tor zu bestrafen. Die Frequenzumrichter-Steuerung stufelt Beschleunigung und Verzögerung stattdessen hoch, sodass der Vorhang in seine Grenzen gleitet, statt sie zu treffen, und der Antriebsstrom proportional zur Last bleibt.
Der Verschleiß, den dies spart, verteilt sich über die gesamte Baugruppe. Federn, Rollen, Scharniere und Schienen nehmen alle den Stoß auf, den sanfter Start eliminiert. Bei einem Tor, das Dutzende von Zyklen pro Schicht macht, entscheidet dieser Stoß darüber, ob Sie die Federbewertung erreichen oder Hardware frühzeitig ersetzen. Geschwindigkeit selbst wird zu einer Einstellung statt zu einem Kompromiss.
Wenn ein Angebot nur Ein-Aus-Steuerung auflistet, veranschlagen Sie den verborgenen Posten: den früheren Federersatz und die Hardware, die Sie ständig nachziehen müssen.
Merkmal 7: Versiegeltes Gehäuse, Konnektivität und Garantie
Die letzten Merkmale entscheiden, wie lange die ersten sechs überleben. Ein versiegeltes Gehäuse mit IP65-Bewertung hält Staub und Waschwasser aus der Wicklung und der Platine heraus. Deshalb ist es die Basislinie für unsere eigene Industrietor-Motorreihe statt eines Upgrades.
Konnektivität verwandelt diese versiegelte Box in ein Meldegerät. Unsere Operator-Linie wird in 16 Modellen geliefert, die WiFi, Bluetooth und RS485 tragen. Zyklen, Fehler und Einstellungen erreichen die Steuerung oder das Gebäude-System, sodass die Diagnose von einem Protokoll statt von einer Leiter beginnt.
Garantie ist die eigene Punktekarte des Herstellers. Wir veröffentlichen eine gestaffelte: 2 Jahre auf Torkörper, 3 Jahre auf Operatoren und Motoren, und 5 Jahre auf Servomotoren. Garantierte Ersatzteile werden per Kurier in fünf bis sieben Tagen versendet. Wenn ein Angebot seine Garantie-Bedingung verbirgt, behandeln Sie die Stille als Hinweis.
Sie können Gehäuseschutzklassen und Steueroptionen über unsere gesamte Palette von Torantrieben vergleichen, bevor Sie etwas eingrenzen.
Wie Diese Merkmale Als Ein System Zusammenarbeiten
Keine dieser sieben Merkmale verdient ihren Unterhalt allein. Die Drehmomentauslegung setzt richtige Federn voraus; die Grenzwertgenauigkeit setzt sanften Start voraus; der Wärmeschutz setzt einen ehrlichen Betriebszyklenwert voraus; die Freigabe setzt eine geschulte Crew voraus. Das Industrietor-Motor, das Sie kaufen sollten, ist das, dessen Spezifikationsliste alle sieben beantwortet, ohne eine Folge-E-Mail.
Wenn Sie neu in der Hardware selbst sind, ist unser Erklärer zu was im Motorgehäuse sitzt die natürliche Lektüre. Für eine engere Aufgabenstellung siehe wie man einen Motor für ein kompaktes Industrietor wählt. Und wenn Sie die Business-Case statt der Mechanik wollen, haben wir kürzlich die Vorteile eines motorisierten Industrietors aufgelistet.
So verwendet, wird die Merkmalsliste zu einer Checkliste, die Sie gegen jedes Angebot abgleichen. Drehmoment-Reserve gezeigt, Grenztyp benannt, Betriebsklasse angegeben, EN 12453-Vorrichtungen aufgelistet, Freigabe-Hardware identifiziert, Sanftsteuerung bestätigt, Eindringungs-Bewertung und Garantie gedruckt. Sieben Häkchen, bevor Sie über Preis sprechen.
Häufig gestellte Fragen
Welche Merkmale sollte ein Industrietürenantrieb aufweisen?
Mindestens: eine angegebene Drehmomentreserve, einstellbare oder Encodergrenzer sowie eine Einschaltdauer-Bewertung mit Wärmeschutz. Fügen Sie EN 12453-Sicherheitsfunktionen, eine Handentriegelung, Softstart-Steuerung und ein versiegeltes Gehäuse mit schriftlicher Garantie hinzu.
Wie viel Drehmoment benötigt ein Industrietürantrieb?
Dimensionieren Sie es anhand der vollständigen Türeberechnung, nicht anhand einer Katalogangabe. Bei ausgeglichenen Türen mit Tonfedern ist nur die Restdifferenz erforderlich, und kleine Kettenantriebs-Torantriebe starten bei etwa 60 Nm und steigen mit dem Türgewicht.
Warum sind Endlagenschalter bei einem Türmotor wichtig?
Sie definieren den Hub. Ein driftender mechanischer Schalter lässt den Motor über die Endstellung hinaustreiben, was den Antrieb zum Stehen bringt und die Wicklung überhitzt; Encoder-basierte Grenzen halten die Position ohne manuelle Nachstellung.
Kann ich die Tür bei einem Stromausfall von Hand öffnen?
Ja, sofern der Motor über eine Handfreigabe verfügt: eine Aufziehhandkurbel bei Röhrenmotoren oder eine niedrig angebrachte Handzugkette bei größeren Antrieben. Nur betätigen, wenn das Tor zum Stehen gekommen ist und die Federn intakt sind.
Wie lange gilt die Garantie für einen Industrietürenmotor?
Die Garantiebedingungen variieren je nach Hersteller. Wir bieten gestaffelte Garantiezeiten: 2 Jahre auf die Türkörper, 3 Jahre auf Antriebe und Motoren sowie 5 Jahre auf Servomotoren. Garantieersatzteile werden innerhalb von fünf bis sieben Tagen per Kurier versandt.
