Определение правильного размера автомата для гаражных ворот — одно из важнейших инженерных решений при планировании входов для жилых и коммерческих зданий. Многие владельцы недвижимости ошибочно полагают, что “размер” автомата относится исключительно к внешним физическим размерам корпуса двигателя. В действительности определение размера охватывает три различных инженерных параметра: мощность двигателя (л.с. или DC HPe), длина горизонтальной направляющей и запас высоты от потолка.
При вопросе какой размер автомата для гаражных ворот мне нужен, покупатели должны проанализировать вес полотна двери, общую площадь, высоту двери и пространственные ограничения потолка. Установка недостаточно мощного двигателя 1/2 л.с. на 350-фунтовую утепленную дверь для двух машин вызывает термическую перегрузку и преждевременный выход из строя шестерен. Точно так же установка стандартной 7-футовой направляющей на 8-футовую дверь не позволяет верхней панели полностью освободить проем. За более чем два десятилетия производства индивидуальных секционных гаражных ворот и автоматических приводных систем заводские инженерные команды разработали это исчерпывающее руководство по подбору размеров.
1. Три размера: мощность, длина и запас
Точный подбор размеров автомата требует оценки трех взаимосвязанных физических размеров, а не одного показателя.
Размер 1: Мощность двигателя (л.с. / HPe)
Мощность определяет непрерывный крутящий момент, доступный для преодоления статической инерции и плавной работы при ветровой нагрузке. Рейтинги варьируются от 1/2 л.с. для легких одинарных ворот до 3/4 л.с. для стандартных ворот на два автомобиля и до 1-1/4 л.с. для тяжелых сплошных деревянных или полностью остекленных панелей.
Размер 2: Длина горизонтальной направляющей
Длина горизонтальной направляющей должна соответствовать вертикальной высоте дверного проема (7, 8, 10 или 12 футов), чтобы тележка могла полностью увести дверь от порога входа.
Размер 3: Запас по высоте и глубине
Пространственная геометрия требует измерения вертикального зазора между верхней направляющей и потолком. Для потолочных тележечных систем требуется от 2,0 до 3,5 дюймов запаса по высоте. Кроме того, общая глубина позади двери должна быть равна высоте двери плюс 48 дюймов для монтажа двигателя.
2. Размеры для одинарных ворот: панели 8×7 футов
Гаражные ворота для одного автомобиля представляют базовую категорию размеров для жилых помещений.
Стандартные спецификации для одинарных ворот
Стандартные односекционные ворота имеют размеры 8×7 футов или 9×7 футов. Неутепленные однослойные стальные или легкие алюминиевые двери этой категории обычно весят от 120 до 180 фунтов (от 55 до 80 кг).
Рекомендуемый выбор двигателя 1/2 л.с.
Двигатель переменного тока мощностью 1/2 л.с. или эквивалентный бесщеточный двигатель постоянного тока обеспечивает оптимальный крутящий момент для одинарных ворот. При условии правильной калибровки пружин торсионного уравновешивания, агрегат 1/2 л.с. будет надежно работать от 15 000 до 20 000 циклов без механических перегрузок.
Нужен точный подбор привода для размеров ваших ворот?
Отправьте размеры вашего дверного проема, конструкцию панели и высоту потолка нашей технической инженерной команде для индивидуального подбора привода и получения предложений напрямую с завода.

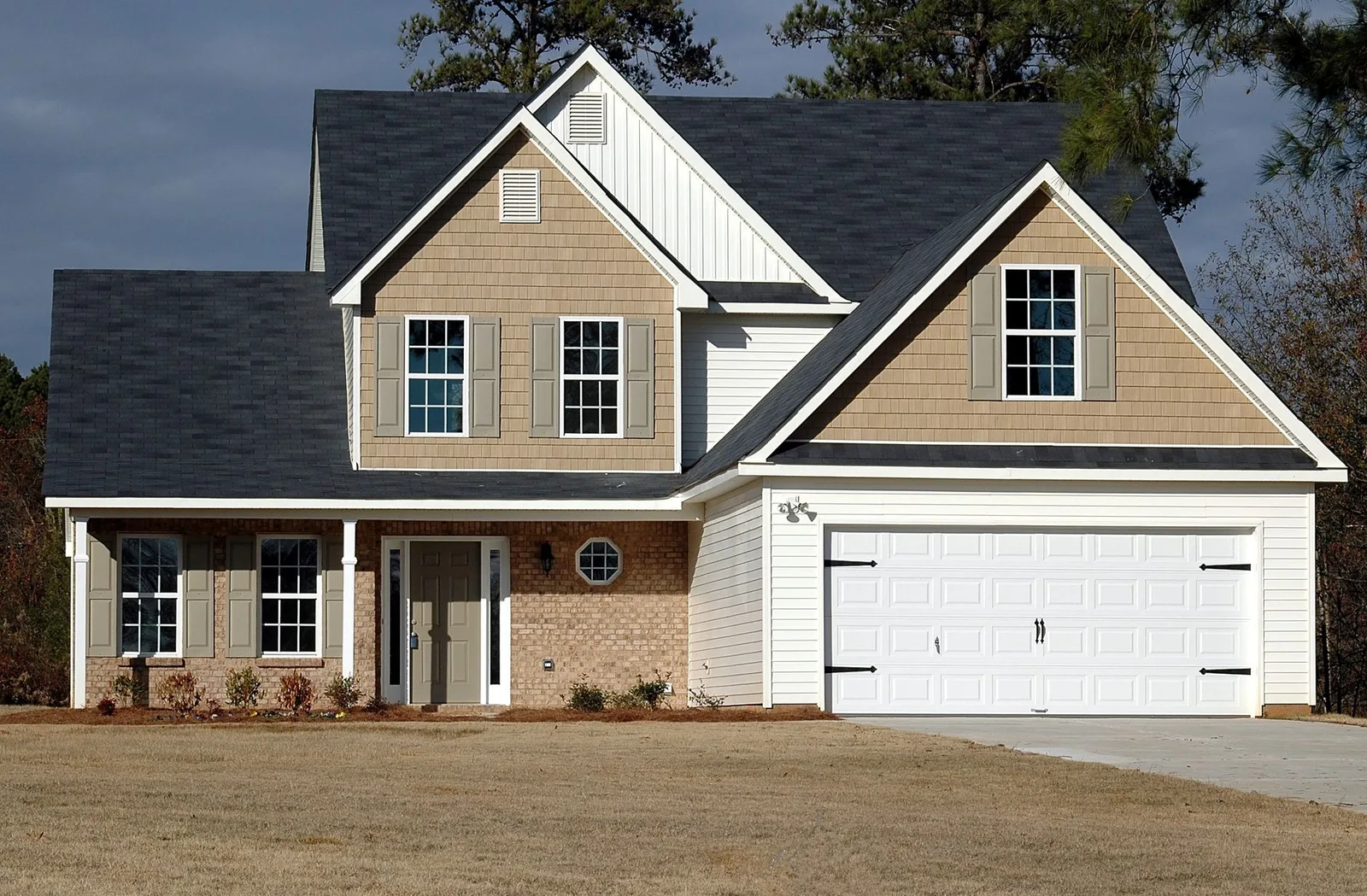

3. Размеры для двойных ворот: панели 16×7 футов
Гаражные ворота для двух автомобилей — самая распространенная конфигурация в современной жилой архитектуре.
Масса и ветростойкость стандартных двойных ворот
Стандартные ворота на два автомобиля имеют размеры 16×7 футов или 16×8 футов. Утепленные трехслойные стальные ворота с сердечником из пенополиуретана толщиной 40 мм весят от 200 до 350 фунтов (от 90 до 160 кг). Из-за широкого пролета в 16 футов эти двери имеют большую площадь поверхности и подвергаются динамическим ветровым нагрузкам.
Золотой стандарт отрасли: 3/4 л.с.
Двигатель мощностью 3/4 л.с. (или DC 3/4 HPe) является бесспорным отраслевым эталоном для ворот на два автомобиля. В сочетании с тихим ременным приводом, усиленным сталью, двигатель 3/4 л.с. обеспечивает легкое подъемное усилие, бесшумную работу (<50 дБ) и надежную устойчивость к трению направляющих, вызванному ветром.
4. Тяжелые индивидуальные ворота: панели 18×8 футов
В загородных домах часто используются сверхбольшие проемы и тяжелые премиальные материалы.
Вес цельной древесины и полностью остекленных ворот
Сверхбольшие панели имеют размеры 18×8 футов или 20×8 футов. Сплошные ворота из кедра или дуба весят от 400 до 650 фунтов. Точно так же полностью остекленные алюминиевые ворота с двухслойным закаленным стеклом толщиной 6 мм весят от 350 до 550 фунтов, создавая огромную начальную статическую инерцию.
Требования к двигателю 1 л.с. – 1-1/4 л.с.
Для таких массивных дверных систем требуются высокомоментные бесщеточные двигатели постоянного тока мощностью от 1 до 1-1/4 л.с. Передовая ШИМ-электроника обеспечивает плавные кривые разгона и замедления (soft-start и soft-stop), предотвращающие механические удары и защищающие уплотнители стеклянных панелей и деревянные соединения от растрескивания из-за вибраций.
5. Длина направляющей и комплекты удлинения
Длина горизонтальной направляющей должна точно соответствовать вертикальной высоте проема при определении какой размер автомата для гаражных ворот мне нужен.
Ограничения стандартной 7-футовой направляющей
Почти все стандартные розничные комплекты автоматов включают 7-футовую горизонтальную направляющую. Если ваши гаражные ворота имеют высоту 8, 10 или 12 футов, 7-футовая направляющая оставит нижнюю панель выступающей в проем. Это препятствие создает серьезную опасность столкновения транспортных средств.
Заказ комплектов для удлинения направляющей
Для более высоких проемов всегда указывайте соответствующий комплект удлинения направляющей (8, 10 или 12 футов). Эти комплекты включают удлиненные стальные рельсы, удлиненные зубчатые ремни или роликовые цепи, а также усиленные центральные кронштейны для обеспечения полного вертикального зазора.
6. Геометрия высоты и бокового пространства: потолочный монтаж vs настенный
Высота потолка и боковой зазор определяют оптимальную конфигурацию физического монтажа.
Запас по высоте для стандартной потолочной тележки
Стандартные телескопические приводы требуют минимального 2,0–3,5 дюйма вертикального зазора между верхней точкой хода двери и потолком. Если потолочные балки или воздуховоды HVAC мешают пути верхней направляющей, требуется альтернативный способ монтажа.
Настенные приводы Jackshaft для нулевого верхнего зазора
Прямоприводные настенные приводы Jackshaft крепятся непосредственно к стене рядом с валом торсионной пружины. Они требуют 8,5 дюйма бокового зазора, но не требуют места под потолком. Это освобождает весь потолок для парковки высоких внедорожников, надпотолочного хранения или автомобильных подъемников.
7. Матрица выбора размеров и габаритов привода
Приведенная ниже подробная матрица размеров определяет точную мощность двигателя, длину направляющей и способ монтажа для каждой стандартной конфигурации двери:
| Размеры двери | 27. Конструкция панели | Ориентировочный вес | Рекомендуемый двигатель | Требуемая длина направляющей |
|---|---|---|---|---|
| 8×7 фут / 9×7 фут | Однослойная сталь / Без утепления | 120 – 160 фунтов (55 – 72 кг) | 1/2 л.с. (AC или DC) | Стандартная 7-футовая направляющая |
| 8×7 фут / 9×7 фут | 3-слойный утепленный (40 мм PU) | 150 – 200 фунтов (68 – 90 кг) | 1/2 л.с. или 3/4 л.с. DC | Стандартная 7-футовая направляющая |
| 16×7 фут | Стандартная 3-слойная утепленная сталь | 200 – 300 фунтов (90 – 136 кг) | 3/4 л.с. DC (Ременный привод) | Стандартная 7-футовая направляющая |
| 16×8 фут | Утяжеленная 3-слойная утепленная сталь | 250 – 350 фунтов (113 – 159 кг) | 3/4 л.с. DC (Ременный привод) | Комплект удлинения для 8 футов |
| 16×7 фут / 16×8 фут | Стеклопакет / Алюминиевая рама | 350 – 550 фунтов (159 – 250 кг) | 1 л.с. до 1-1/4 л.с. DC | Соответствующая 7- или 8-футовая направляющая |
| 18×8 фут / 20×8 фут | Массивное дерево стиля «каретный дом» | 400 – 650 фунтов (181 – 295 кг) | 1-1/4 л.с. DC (ШИМ плавный пуск) | Комплект усиленной направляющей для 8 футов |
| Католический / High-Lift | Любая панель (малый/большой верхний зазор) | 150 – 600 фунтов | Настенный Jackshaft | Верхняя направляющая не требуется |
Эталоны качества, установленные ИСО и нормы безопасности на рабочих местах от Управление по охране труда и технике безопасности обеспечить соответствие конструктивным нормам при установке автоматических входных систем.
8. Инженерная консультация по подбору привода для секционных ворот
Правильный подбор гаражного привода по мощности двигателя, длине направляющей и геометрии верхнего зазора гарантирует бесшумный ход, быстрое срабатывание системы безопасности с автореверсом и десятилетия надежной службы. Подбор приводной системы с учетом массы полотна двери и архитектуры потолка обеспечивает пиковую эксплуатационную эффективность.
Нужна помощь эксперта в подборе привода гаражных ворот для вашего проекта?
Если вы специфицируете входные системы для архитектурных домов на заказ, коммерческих зданий или жилых гаражей увеличенного размера, наша техническая инженерная команда готова рассмотреть размеры ваших ворот и предложить индивидуальные рекомендации по приводу и прямые предложения от завода.
Часто задаваемые вопросы о подборе привода
Какого размера привода для гаражных ворот мне нужно для двустворчатых гаражных ворот?
Стандартные изолированные двустворчатые ворота для гаража размером 16×7 футов требуют привода с ременным приводом мощностью 3/4 л.с. (или эквивалентный бесщеточный постоянный ток) для плавной и тихой работы.
Достаточно ли мощный гаражный привод на 1/2 л.с. для двустворчатых ворот?
В то время как двигатель мощностью 1/2 л.с. способен поднимать идеально сбалансенные двойные ворота, он работает при максимальной нагрузке и может преждевременно износиться; рекомендуется 3/4 л.с.
Какой размер направляющей для открывателя мне нужен для гаражной двери высотой 8 футов?
Дверь высотой 8 футов требует комплекта удлинения несущей направляющей для 8-футовых дверей, чтобы верхняя панель могла полностью освободить дверной проем.
Какой размер открывашки требуется для тяжелой сплошной деревянной двери гаража?
Тяжелые массивные двери гаража весом от 400 до 650 фунтов требуют двигателя постоянного тока мощностью от 1 до 1-1/4 л.с. с электроникой плавного запуска с ШИМ.
Когда мне следует выбрать настенный открыватель шахтного типа вместо потолочной модели?
Выбирайте настенный mounted jackshaft, когда у вас низкий потолок, высокие сводчатые потолки или необходимо освободить пространство над головой для автомобильных подъемников.
