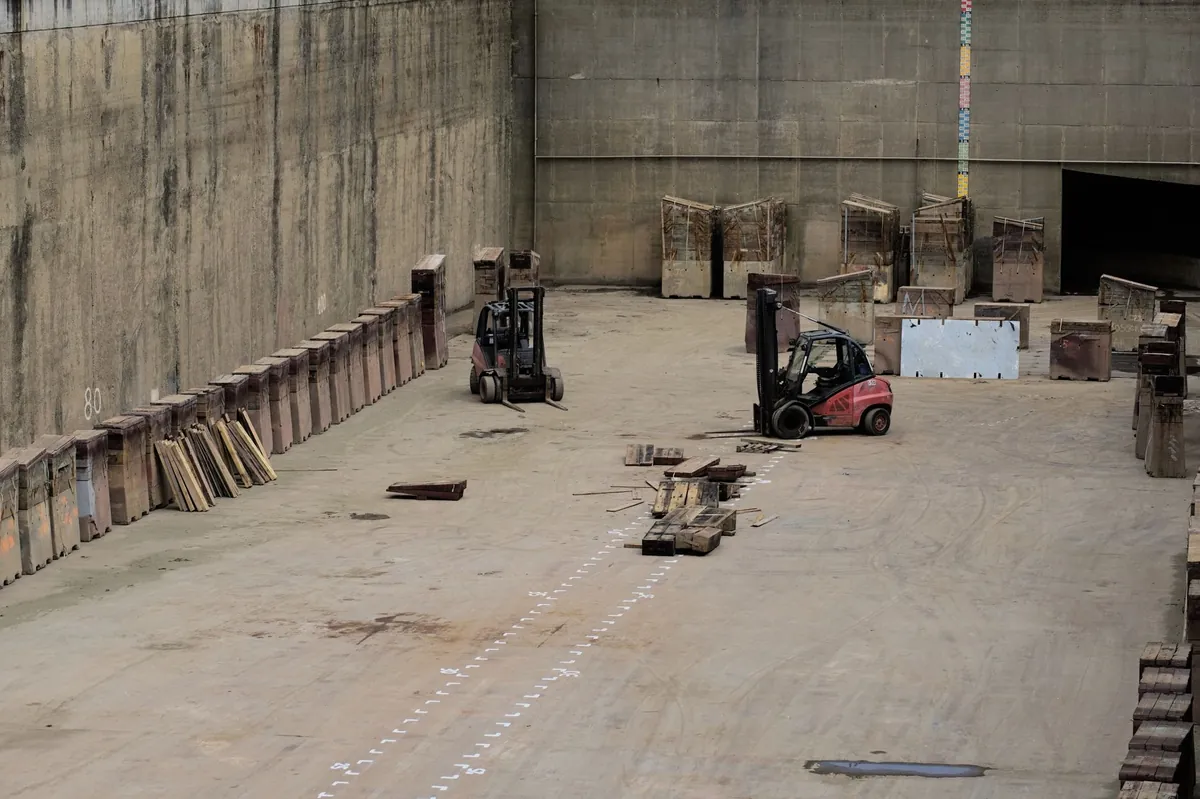

Представьте: в 6 утра погрузчик задевает край закрывающейся быстродействующей рулонной двери. Полотно сходит с направляющей, дверь застревает на полпути, и этот проём перестает работать до тех пор, пока кто-то не перезапустит её. Быстродействующие рулонные двери оправдывают своё существование только тогда, когда спецификация соответствует интенсивности движения и погодным условиям в этом проёме.
Быстродействующие рулонные двери — это не один продукт. Самоупрягающаяся тканевая занавесь, усиленная тканевая занавесь и жёсткая спиральная конструкция решают разные задачи при различной скорости. Цифры в этом сравнении определяют, какая модель подходит для вашего проёма и какова реальная стоимость единичного удара.
Чем быстродействующие рулонные двери отличаются от стандартных рольставен
Стандартная рольставня открывается со скоростью примерно 0,2 м/с. Быстродействующая рулонная дверь открывается со скоростью около 2,0 м/с, а наш собственный ассортимент высокоскоростных дверей работает в диапазоне от 0,8 м/с до 2,5 м/с. Эта разница — не удобство, а суть существования этого продукта.
Дверь, открытая на десять секунд вместо одной, пропускает между двумя зонами гораздо больше воздуха. В охлаждаемом помещении или холодной кладовой этот воздух — товар, охлаждение которого вы уже оплатили. Потери происходят ещё во время движения полотна, а не после его остановки.
Покупатели, сравнивающие высокоскоростную дверь и рольставню бок о бок, обычно фокусируются на неверном показателе. Они сравнивают двигатели, а не время открытия, а затем удивляются, почему счёт за климат не меняется.
| Измерьте | Стандартная рольставня | Быстродействующая рулонная дверь |
|---|---|---|
| Скорость открывания | Около 0,2 м/с | От 0,8 м/с до 2,5 м/с |
| Время открытия на один проход погрузчика | Десять секунд и более | Часто менее двух секунд |
| Обмен воздухом за цикл | Большой устойчивый сквозняк | Короткий ограниченный воздушный поток |
| Поведение после удара | Панели и направляющие деформируются | Тканевая занавесь самоупрягается |
| Наилучшее применение | Низкочастотные открытия | Высокочастотные, чувствительные к климату проёмы |
Сравнение типов дверей: тканевые, жёсткие и спиральные
Три конструкции быстродействующих рулонных дверей покрывают почти все промышленные проёмы. Они различаются способом изготовления полотна, и этот выбор определяет класс ветровой нагрузки, поведение при ударе и затраты на обслуживание. Остальная спецификация вытекает из него.
Самоупрягающиеся тканевые занавеси
Самоупрягающаяся занавесь удерживается в направляющей за край, а не фиксирована к ней. Ударьте по полотну погрузчиком — оно освободится, а на следующем цикле снова сядет на место. Молниевый замок добавляет непрерывный шов, благодаря чему защита от сквозняков улучшается одновременно.
Усиленные тканевые полотна для открытых проёмов
Усиленные занавеси имеют горизонтальные штанги в приварных карманах. Это повышает проём 3 м × 3 м до 4 класса ветровой нагрузки. Само полотно также работает как рычаг: стандартно используется материал толщиной 0,7 мм и плотностью 680 г/м². Вариант 1,2 мм и 1400 г/м², а также наружное исполнение M2 плотностью 900 г/м² добавляют жёсткости. Компромисс реален: скорость открытия падает до примерно 1 м/с, а максимальный размер увеличивается до 20 м на 10 м.
Жёсткие и спиральные конструкции
Жёсткие алюминиевые ламели сохраняют форму, поэтому дверь плотно прилегает к ветру и пыли. Спиральные конструкции сворачивают полотно так, чтобы поверхности не касались, — именно так жёсткая быстродействующая дверь достигает 5 класса ветровой нагрузки. Ни одна из них не прощает удара погрузчика так, как тканевая занавесь.
Для загруженного внутреннего проёма самоупрягающаяся тканевая занавесь — очевидный первый выбор. Для открытого наружного проёма мы всегда пожертвуем скоростью в пользу усиленной или спиральной конструкции. Полное сравнение тканевых и спиральных высокоскоростных дверей стоит изучить перед тем, как выбрать одну из них.
Два смежных решения находятся по обе стороны от этого выбора. Покупатели, сравнивающие складывающиеся быстродействующие двери с рулонными конструкциями, на самом деле выбирают между высотой подъёма и ходом полотна.
Читайте рейтинги скорости, ветровой нагрузки и герметичности
Ветровая нагрузка — это рейтинг, который покупатели пропускают, и именно он выходит из строя первым. Стандарт EN 12424 классифицирует дверь по давлению, которому она сопротивляется, измеряемому в ньютонах на квадратный метр (Н/м²). Быстродействующие рулонные двери сертифицируются по классам, а не по единому обобщённому значению.
| Класс EN 12424 | Сопротивляемое давление |
|---|---|
| Класс 1 | 300 Н/м² |
| Класс 2 | 450 Н/м² |
| Класс 3 | 700 Н/м² |
| Класс 4 | 1000 Н/м² |
| Класс 5 | Свыше 1000 Н/м² |
Опубликованные пояснения EN 12424 сопоставляют классы с условиями эксплуатации, а не только с давлением. Класс 1 охватывает сильную ветровую нагрузку на большом проходе, Класс 3 — крупные помещения при интенсивном использовании, а Класс 5 — наружные фасады.
Опытных покупателей подстерегает одна ловушка. Одна и та же конструкция двери снижает класс при увеличении проёма. Дизайн, сертифицированный как Class 3 при 3 м x 3 м, может иметь только Class 2 при 5 м x 5 м. Указанный класс ветра без размера проёма — не спецификация.
Герметизация — вторая половина рейтинга. Щёточный уплотнитель в направляющих плюс резиновый замыкающий край блокирует большую часть сквозняков, а молния полностью устраняет зазор скольжения. Поэтому шторка на молнии часто превосходит более тяжёлую шторку с худшим уплотнением.
Примечание: Для помещений с контролируемой температурой герметичность указывается как U-значение, а не как показатель сквозняка. Холодильный режим близок к 1,2 Вт/м2С, а морозильный — от 0,9 до 0,75 Вт/м2С, работающий при температуре до -30 °C.
Почему скорость закрывания имеет юридическое ограничение
Скорость закрывания — не свободный выбор. EN 13241-1 требует, чтобы закрывающаяся дверь либо предотвращала контакт, либо ограничивала вертикальную динамическую нагрузку ниже строгих значений. Если это не так, скорость закрывания ограничена 0,5 м/с, независимо от скорости открывания.
Устройство, восстанавливающее более высокую скорость закрывания, хорошо зарекомендовало себя. Световая завеса через проём, мягкий гибкий нижний край, фотоэлемент и датчик предотвращения защемления должны работать вместе. Уберите один — безопасная скорость закрывания возвращается к ограничениям.
Опасность: Никогда не принимайте жёсткий нижний край для экономии на загруженном доке. Жёсткий край превращает лёгкий удар в погнутые рамы и повреждённый роликовый механизм. Замыкающий край — это то, что чаще всего определяет, может ли дверь закрываться быстрее 0,5 м/с.
Техническое обслуживание находится в той же правовой рамке, а не в опциональном сервисном плане. В Великобритании PUWER — регламенты по оборудованию, используемому на рабочем месте возлагают эту обязанность на работодателя.
Какова стоимость владения быстродействующими рулонными дверями
Цена покупки — наименьшая цифра в расчёте. Постоянные расходы — это ущерб от столкновений, и он настолько велик, что может изменить выбор двери. Вот где быстродействующие рулонные двери отличаются друг от друга.
| Событие расхода | Что его вызывает | Почему это меняет решение |
|---|---|---|
| Ремонт шторы | Удар вилочного погрузчика, порванная ткань | Дверь снимается на объекте для сварки |
| Простой | Любое снятие шторы | Док останавливается во время ремонта |
| Замена нижнего края | Повторные удары вблизи | Обычно самая крупная статья |
| Работа тормоза и привода | Износ за годы циклов | Оборудование для доступа увеличивает затраты на работу |
Оценочные ремонтные расходы от поставщика дверей в США дают порядок величины. Повреждённая штора обычно должна быть снята с двери и отправлена на завод для сварки. Это означает один-два дня простоя, примерно $1 000 на ремонтные работы и оборудование для доступа дополнительно. Погнутый нижний край обходится дороже — до $2 000 за замену.
Стоимость работ по тормозу варьируется от примерно $210 за замену реле до $600 плюс оборудование для доступа, если требуется замена самого тормоза. Ни одна из этих цифр не является необычной. Они просто невидимы до первого удара.
Предупреждение: Поставщик, который цитирует только цену двери, не цитирует стоимость владения. Спросите, сколько стоит ремонт после удара, сколько дней док будет простаивать и кто платит за оборудование для доступа.
Именно здесь самовосстанавливающийся дизайн окупает себя. Штора, которая переустанавливается в следующий цикл, устраняет самую крупную повторяющуюся статью в таблице выше. Ущерб от ударов вилочных погрузчиков и других транспортных средств значительно увеличивает совокупную стоимость владения. На загруженном доке самовосстанавливающаяся спецификация двери на молнии важнее скорости открывания.
Частота обслуживания защищает ту же цифру. Загруженные доки осматриваются каждые шесть месяцев, а оборудование с меньшей нагрузкой — не реже одного раза в двенадцать месяцев. Британские рекомендации по обслуживанию рабочего оборудования определяют, как должен выглядеть надёжный график.
Условия поставки принадлежат к тому же расчёту. Наши дверные блоки имеют гарантию два года, приводные механизмы и двигатели — три года, а серводвигатели — пять лет. Гарантийные запасные части отправляются с завода экспресс-курьером в течение пяти-семи дней, а первый заказ занимает от 20 до 35 дней.
Подбор типа двери к вашему объекту
Правильная дверь — это функция помещения, а не брошюры. Быстродействующие рулонные двери специфицируются для помещения, которому они служат, и каждый из пяти распространённых вариантов направляет конструкцию в другую сторону. Решающим фактором редко бывает тот, с которого начинается коммерческое предложение.
В холодной или морозильной комнате изоляция и герметизация решают всё. Герметичный канал и правильная масса шторы удерживают холод там, где ему следует быть. Там, где трафик вилочных погрузчиков пересекает слепой угол, быстроразъёмная дверь с полной видимостью позволяет водителям видеть пересечение до того, как они примут решение двигаться.
На пищевом производстве штора должна быть моющейся, а активация автоматической, чтобы никто не касался двери между зонами. В чистой комнате эта же логика ужесточается в герметичные направляющие и взаимоблокируемый доступ.

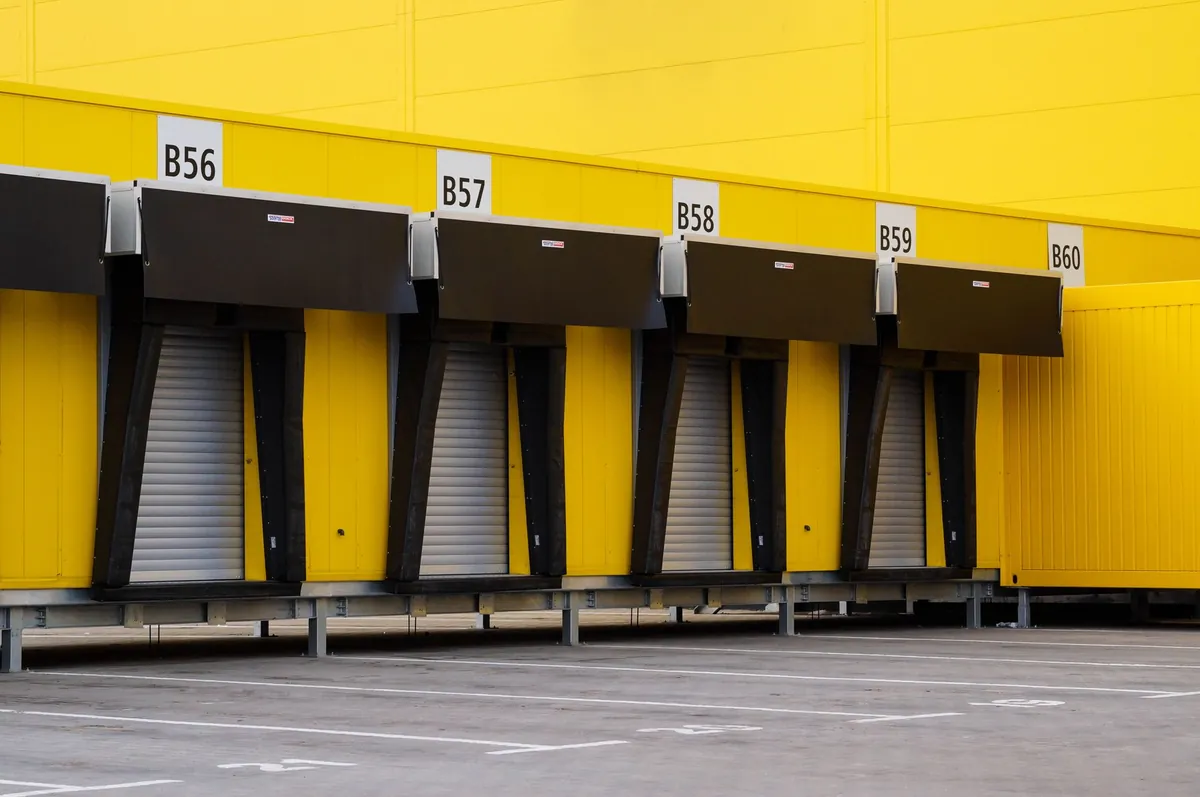

Для склада док частота циклов и устойчивость к ударам перевешивают всё остальное. Для открытого наружного проёма класс ветра имеет решающее значение. Усиленная или спиральная конструкция выигрывает там, хотя она открывается медленнее.
Для смешанного объекта быстродействующие рулонные двери редко сводятся к одной конструкции. Мы бы начали с самовосстанавливающейся тканевой шторы, затем перешли бы на спиральную жёсткую там, где требуются ветер, гигиена или мойка.
Проверьте производительность, безопасность и коммерческие условия
Возьмите эти три проверки на следующий звонок поставщику. Каждая из них стоила покупателю денег в тот или иной момент, и каждая быстро проверяется.
Проверьте показатели производительности
Подтвердите реальный размер проёма и реальную ветровую нагрузку. Затем спросите, сертифицирован ли указанный класс ветра для этого размера, а не для меньшего испытательного размера.
Проверьте маршрут безопасности
Уточните, как устроена нижняя кромка при закрывании. Мягкий нижний край и лёгкая занавесь — это разница между дверью, способной закрываться быстро, и дверью с ограничением скорости 0,5 м/с.
Проверьте коммерческие условия
Получите в письменном виде интервалы обслуживания, сроки поставки запасных частей и условия гарантии. Спросите, кто ремонтирует занавесь после удара, и узнайте, сколько дней проём остаётся закрытым.
Часто задаваемые вопросы о быстродействующих рулонных дверях
С какой скоростью открываются высокоскоростные быстродействующие рольставни?
Быстрая рулонная дверь открывается со скоростью около 2,0 м/с, а модельный ряд RAX High Speed включает значения от 0,8 до 2,5 м/с. Стандартная роллетная дверь открывается со скоростью около 0,2 м/с. Скорость закрытия часто ограничивается 0,5 м/с в соответствии с требованиями EN 13241-1 по защите от защемления.
Какой класс ветровой нагрузки требуется для наружного проёма?
EN 12424 сопоставляет классы с ситуациями, а не только с давлениями. Опубликованные технические примечания относят Класс 3 (700 Н/м²) к большим помещениям при интенсивной эксплуатации, а Класс 5 — к наружным фасадам. Указывайте класс вместе с размером проёма.
Как часто необходимо проводить обслуживание быстрых рулонных ворот?
Осмотровые ямы с интенсивной нагрузкой обычно осматривают каждые шесть месяцев, а оборудование с меньшей интенсивностью эксплуатации — не реже одного раза в двенадцать месяцев. Укажите интервал в договоре на техническое обслуживание, чтобы он прошёл аудит.
Можно ли отремонтировать быстросекционную дверь после удара вилочного погрузчика?
Самовосстанавливающаяся штора восстанавливает уплотнение при следующем цикле. Разорванную штору обычно заменяют, приваривая новую на заводе. Это означает один–два дня простоя и счёт за ремонт около $1,000 по ориентировочным данным поставщика.
Работают ли быстродействующие ворота в холодильных камерах?
Да, с утеплённым исполнением. В камерах охлаждения показатель теплопередачи составляет около 1,2 Вт/м²·°C, а в морозильных камерах — от 0,9 до 0,75 Вт/м²·°C при температуре до −30 °C.
