Обслуживание доковых перегрузочных платформ: Практический контрольный список

Сезон пиковой загрузки, доковый погрузчик останавливается посреди цикла, а снаружи выстроилась очередь из прицепов. Супервайзер берёт журнал технического обслуживания и видит, что последняя запись сделана два года назад. Ничего в приямке не скрывало проблему; график просто никогда не существовал, поэтому мелкий износ шёл без контроля, пока платформа не вышла из строя.

Мы производим как гидравлические, так и механические доковые погрузчики. Отказы, которые мы видим на пороге гарантийного вызова, почти всегда связаны с тем, что график ТО отклонился от нормы. Эта страница — чеклист технического обслуживания докового погрузчика, который наши инженеры выдали бы менеджеру объекта. В нём установлены интервалы, задачи разделены по типу механизма, неисправности отделены от позиций замены, а правила безопасности и учёта зафиксированы на бумаге.

Что включает в себя график технического обслуживания докового погрузчика

Погрузчик — это единственное доковое оборудование, по которому проезжают весь день, каждый день. Его палуба принимает ударные нагрузки, его манипулятор опирается на пол прицепа, а приямок собирает всё, что выметают с пола. Именно эта нагрузка делает обслуживание докового погрузчика вопросом графика, а не реакции: пять операций, выполняемых через фиксированные интервалы.

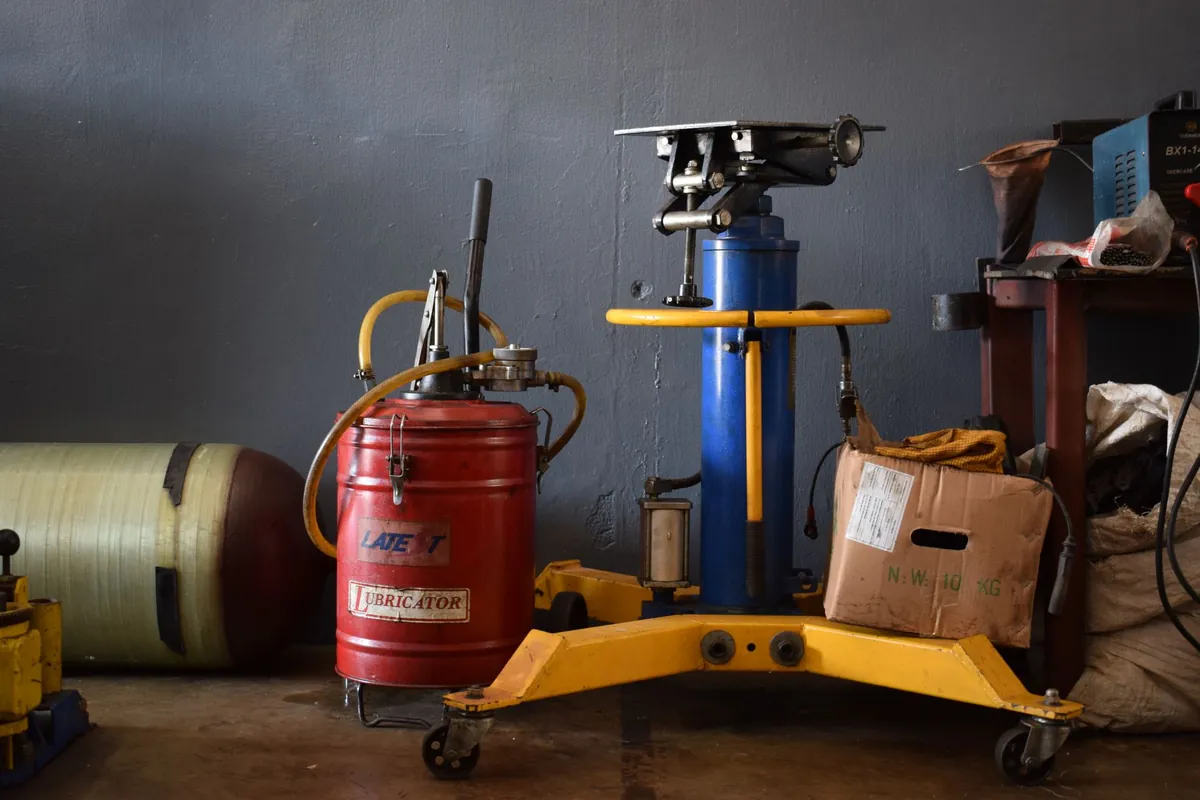

Эти пять операций: очистка, смазка, осмотр, проверка безопасности и документирование. Очистка не даёт мусору попадать в приямок и на шарнирные линии, смазка защищает поворотные узлы, шарнирные трубки и другие склонные к коррозии точки. Осмотр позволяет рано выявить трещины, износ и смещение.

Проверка безопасности доказывает, что устройство, предотвращающее падение платформы, всё ещё работает. Документирование превращает всё это в запись, которую примет специалист по гарантиям или аудитор. Чеклист технического обслуживания докового погрузчика — это просто эти пять глаголов, каждый с ответственным и датой.

Полезно один раз обозначить анатомию устройства. Погрузчик приямкового типа имеет грузовую плиту, манипулятор, который выходит к полу прицепа, и шарниры, обеспечивающие их движение. Приямок служит каркасом, а исполнительный механизм выполняет подъём: это насос, цилиндр и клапаны гидравлического привода либо комплект пружин и тяг механического привода. Каждая задача в этом чеклисте указывает на одну из этих деталей, поэтому бригада всегда знает, что именно защищает каждая позиция.

Всё, что приведено ниже, строится вокруг этих пяти глаголов. Если ваша текущая программа не позволяет определить, кто и когда выполняет каждую операцию, расписание из следующего раздела решит эту проблему.

Матрица интервалов: от ежедневных до годовых задач

Интервалы существуют, потому что детали изнашиваются с разной скоростью. Мусор и посторонние шумы проявляются за часы; недостаточная смазка — за недели; загрязнение жидкости и износ удерживающего механизма — за месяцы. Матрица ниже объединяет задачи, по которым соглашается сервисная индустрия, с критериями приёмки для каждой строки.

Масштабируйте интервал углублённого обслуживания в зависимости от интенсивности движения. Сервисные компании рекомендуют ежеквартальное обслуживание для причалов с высокой нагрузкой, дважды в год — для средней загрузки и ежегодно — для объектов с низкой проходимостью. Тщательный осмотр примерно каждые 90 дней является распространённым ориентиром для односменной работы. Ежедневный блок остаётся ежедневным независимо от нагрузок, поскольку он занимает у каждого оператора две-три минуты.

Несколько слов о том, что означает цикл, поскольку от этого зависит ежедневный блок. Один цикл — это полный ход: платформа поднимается, манипулятор выдвигается, платформа опускается, манипулятор втягивается, палуба возвращается в исходное положение. Прогон одного полного цикла в начале смены доказывает работоспособность всего тракта до того, как первый погрузчик начнёт работу. На это уходит меньше времени, чем на открытие дверей офиса.

Ответственность важна не менее, чем сроки. Ежедневный блок выполняется доковым оператором. Недельный и месячный блоки — вашим технологом по обслуживанию, а ежегодный — профессиональной бригадой с нужным измерительным оборудованием. Программы обслуживания доковых погрузчиков постепенно теряют эффективность, когда каждая строка постепенно становится ничьей, поэтому внесите имена ответственных напротив каждой позиции до начала года.

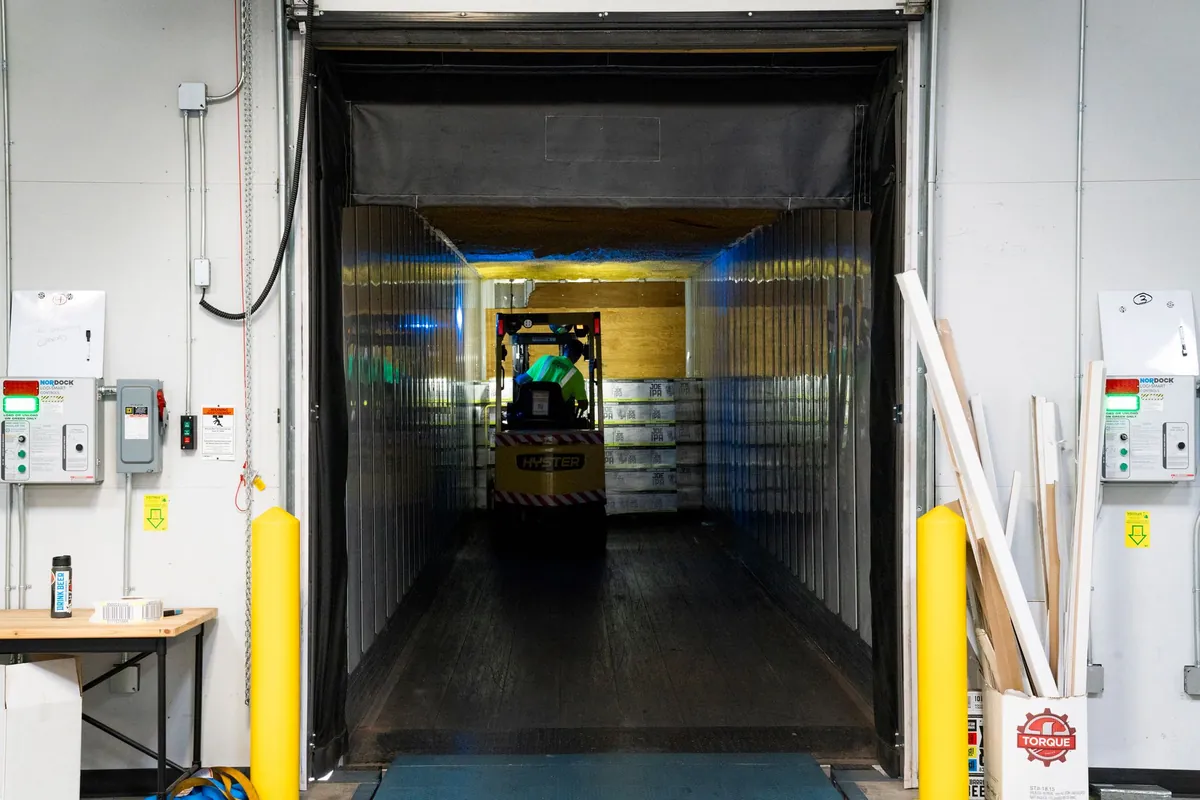

Что ищут при осмотре палубы и приямка

Осмотр — это систематическое изучение, а не беглый взгляд. На грузовой плите вы ищете трещины, деформацию и усталостные сварные швы, а также проверяете, чтобы палуба в убранном положении находилась горизонтально без видимых зазоров. Производители в своих чеклистах объединяют это в одном пункте: очистить приямок от мусора, осмотреть палубу и манипулятор, проверить защитные козырьки и уплотнения.

Манипулятор заслуживает отдельного внимания. Он должен выдвигаться и втягиваться плавно, без заеданий. Его шарнирную линию нужно очищать и осматривать при опущенном ниже уровня дока погрузчике — именно так пишут производители в чеклистах планово-предупредительного обслуживания. Изогнутый или поведённый манипулятор никогда корректно не ложится на пол прицепа, поэтому следующая беда проявляется в виде подбрасывания погрузчика.

Вокруг приямка нужно оценивать бетон и сталь в комплексе. Осмотрите стенки и пол приямка на предмет коррозии и стоячей воды, проверьте уголки, сварные швы и пальцы, которыми рама крепится к зданию. Заодно осмотрите доковые бамперы, потому что изношенные бамперы передают удар напрямую погрузчику вместо того, чтобы гасить его.

Записывайте измерения, а не впечатления. Положение палубы, ход манипулятора и состояние жидкости сопоставимы месяц к месяцу только если цифры прошлого месяца были зафиксированы. Краткая заметка по каждой строке осмотра даёт тренд, а тренд превращает обслуживание докового погрузчика из упражнения на память в прогноз.

Уход за гидравлическим погрузчиком: жидкость, шланги и цилиндры

Гидравлический погрузчик накапливает энергию в масле под давлением, поэтому его обслуживание строится вокруг гидроконттура. Минимум раз в месяц проверяйте уровень через смотровое стекло или щуп. Прозрачная или слегка янтарная жидкость указывает на норму; тёмная, мутная или молочно-белая жидкость означает загрязнение, а загрязнение — это сигнал к полной промывке и замене, а не к доливу и ожиданию.

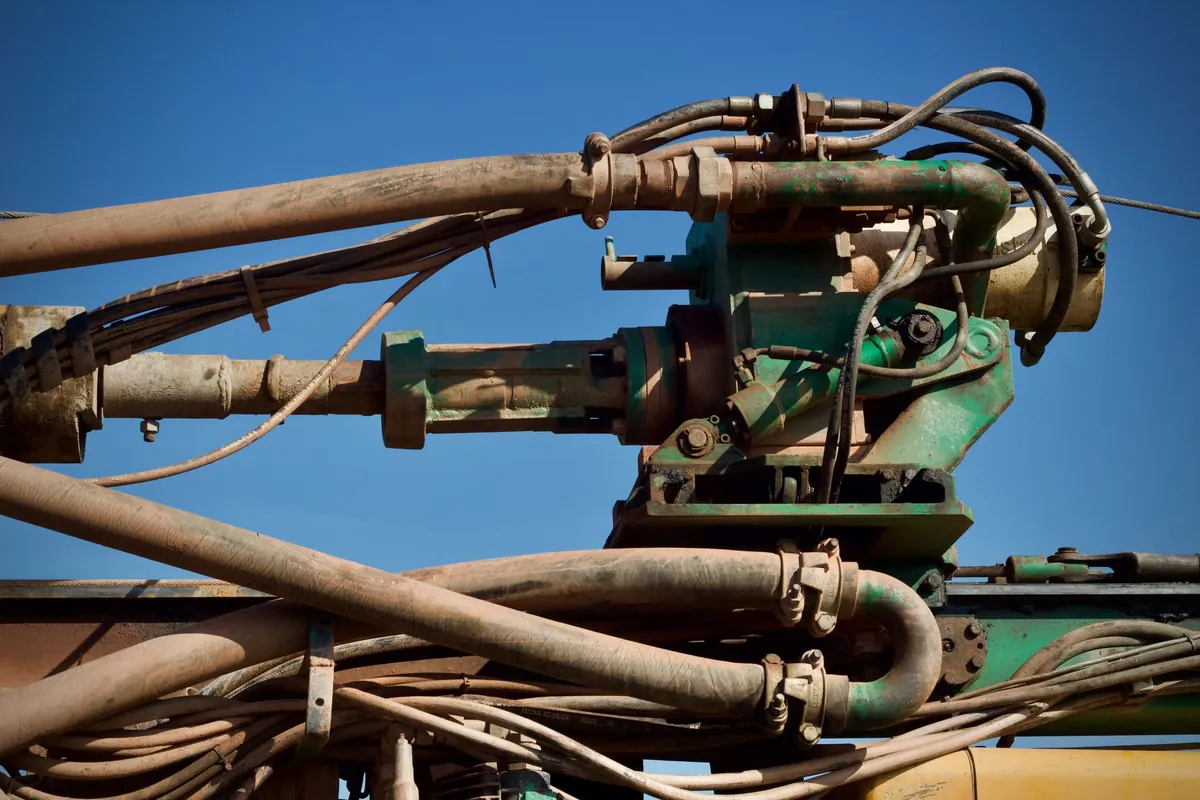

Раз в год масло следует очистить, промыть и заменить в соответствии с рекомендациями производителя. Пока вы у резервуара, проведите рукой по шлангам, трубам и фитингам, проверяя повреждения, утечки, износ, вздутия и перегибы. Лужи жидкости под платформой — это признак износа уплотнений или шлангов, который вот-вот превратится в полную потерю подъёма.

Медленный или рывковый ход имеет трёх типичных подозреваемых: низкий уровень жидкости, забитый фильтр, душащий производительность насоса, или захваченный в контуре воздух, который требует откачки. Скорость сама по себе является индикатором, поэтому ежедневный цикл так важен. Платформа, которая поднимается медленнее, чем в прошлом месяце, прямо говорит о том, что гидронасосной группе требуется внимание. Термины, связанные с насосом, цилиндром и клапанами, лежащие в основе этих проверок, раскрыты в нашем руководстве по как работает гидравлический доковый уровневод.

Сезонность также отражается на масле. Холодная погода загущает гидравлическую жидкость и жёстче делает уплотнения. Погрузчик, простоявший без дела зиму, перед первым выходом на смену заслуживает медленного первого цикла и проверки на утечки. Платформа, которая самовольно опускается в убранном состоянии, указывает на утечку через клапан или уплотнение, и это задача для техника, а не для долива.

Уход за механическим погрузчиком: пружины и удерживающие механизмы

Механический погрузчик накапливает энергию в пружинах, которые постоянно находятся под напряжением, что меняет и список задач, и уровень риска. Пружины чувствительны к жаре и холоду, поэтому требуют регулировки при смене сезонов, и подлежат замене чаще, чем любые изношенные детали гидравлики. Сломанная пружина сразу выводит погрузчик из строя, и заменять её должен специалист из-за высокого натяжения.

Удерживающий механизм — другой потребляемый узел. Изношенная собачка или слабый храповик допускают проскальзывание платформы, что операторы отмечают как самовольный подъём порожнего погрузчика или невозможность удержания в опущенном положении. Содержите зубчатые рейки смазанными и проверяйте зубья: закруглённые или скошенные зубья собачки — это механический аналог утекающего гидравлического клапана.

Погода весной заслуживает отдельной строки в чеклисте. Когда температуры скачут, повторно проверьте баланс пружин и настройку удерживающего механизма, потому что настройка, которая держалась в январе, в июле будет работать иначе. Ни один тип механизма объективно не требовательнее; они «текут» разными валютами. Гидравлический блок расходует жидкость и уплотнения, механический — натяжение пружин и зубья удерживающего механизма. Наше сравнение гидравлические vs механические доковые подъёмники показывает, чем различаются два типа накопления энергии, а приведённое выше разделение обслуживания является практическим следствием этой разницы.

Неисправность, действие и критерий замены

Большинство жалоб на погрузчики сводятся к короткому списку, и у каждой неисправности есть первая проверка, которая ничего не стоит. В таблице симптом сопоставлен с действием и, что важнее, с линией, после которой ремонт перестаёт быть целесообразным.

Две привычки делают работу платформенного уровнителя эффективной. Во-первых, устраняйте мелочи на месте: мусор, сухие шарниры и низкий уровень жидкости вызывают большинство жалоб, а их ликвидация занимает минуты. Во-вторых, фиксируйте каждую неисправность, даже если ремонт мелкий. Платформенный уровнитель, который требовал одной и той же проверки три раза за квартал, говорит о том, что деталь изнашивается, а не о том, что ваша бригада небрежна.

Замена заслуживает отдельной строки в письменной форме. Руководство производителя перечисляет классические признаки для замены: деформированная палуба, изогнутая губа, платформа, которая поднимается при проезде по ней, и устройство, превысившее свои грузоподъёмные требования. Тот же источник указывает срок службы гидравлического уровнителя около десяти лет. Эти строки являются руководством поставщика, а не стандартом, но логика применима везде. Когда конструкция неисправна или ремонт больше не удерживает, направляйте средства на замену платформы, а не на наряды на выполнение работ.

Этот момент также является поводом для разговора об обновлении, и дешевле провести его до отказа. Если ваша доковая позиция рассматривает замену, наш гидравлический доковый выравниватель раздел содержит актуальные спецификации. Сочетание нового устройства с новой защитой дока позволяет сохранить его надёжность на первый десяток лет.

Правила техники безопасности и журналы обслуживания

Правила техники безопасности идут перед списками задач, потому что уровнитель — это движущаяся платформа над ямой. Обслуживать доковый платформенный уровнитель могут только обученные специалисты; проверки оператором остаются визуальными, а всё остальное принадлежит обученным рукам. Прежде чем кто-либо работает на поднятой платформе или под ней, она должна опираться на страховую стойку или опоры для технического обслуживания, никогда не только на гидравлическое давление. Рабочее оборудование любого типа должно обслуживаться обученными, компетентными людьми и содержаться в безопасном рабочем состоянии, как указывает британское руководство по рабочему оборудованию это формулирует.

Вторая половина этого раздела — та часть, которую пропускают большинство программ. Каждая строка задачи в матрице требует строки записи: дата, имя, показание или результат и что было сделано. Запись — это не бюрократия. Гарантийный случай, страховая проверка и рассмотрение инцидента сначала требуют именно её. Это также то, как повторяющиеся неисправности наконец становятся видимыми как закономерность, а не как неожиданность.

Обучение замыкает цикл. Операторы должны знать, что охватывает ежедневная строка и где заканчивается их полномочия. Техники по обслуживанию должны знать месячные строки и различия между машинами. Профессиональная бригада должна передавать письменный отчёт после ежегодного визита, чтобы он хранился вместе с остальными. Повторные тренировки после смены персонала поддерживают чёткость границ, потому что неподготовленный человек за поднятой платформой — это та единственная ошибка, которую эта страница не сможет исправить задним числом.

Полезная строка записи короткая: дата, номер уровнителя, задача, показание, результат, инициалы. Строка, где указано «смазка добавлена, шарнир губы, без износа», стоит больше, чем просто галочка, потому что следующий инспектор сможет сопоставить её с тем, что обнаружит. Храните эти записи там, где следующая смена сможет их найти.

Держите вопрос деталей в одном файле. Когда уплотнение, пружина или шарнир губы требует замены, важна скорость. Производитель, который отправляет гарантийные запасные части за пять-семь дней, превращает двухдневную остановку дока в запланированный час. Это разница между наличием руководства и наличием поставщика.

Подбор деталей, соответствующих вашим уровнителям

Детали уровнителей не являются универсальными. Шарнирные пальцы, пружины губы, удерживающие храповики и уплотнения различаются по модели и году, и деталь, почти подходящая, неравномерно изнашивает соседние. Заказ у производителя машины сохраняет точность спецификации. Именно поэтому мы держим семейство систем грузового дока под одной инженерной крышей: семнадцать продуктов, от гидравлических и механических уровнителей до уплотнений, укрытий и бамперов.

Для покупателей, строящих или модернизирующих доки, та же логика охватывает документацию. Наш завод работает по стандарту ISO 9001:2015 с сертификацией CE EN 13241 и EN 12453, и мы производим с 1999 года и экспортируем более чем в 70 стран. Нет минимального объёма заказа, и как производитель мы отправляем детали, а не посылаем монтажников. Один источник для машины и её расходных деталей — это одна контрольная точка, когда доковая позиция выходит из строя.

Планируйте бюджет так же, как составляете график. Запланированный час на смазку, масло и осмотр — это погрешность округления. Сравните это с вызовом экстренной службы, ускоренной поставкой детали и доковой позицией, которая ничего не отгружает, пока ожидает. Предприятия, которые рассматривают ежегодную строку как статью расходов, а не как неожиданность, тратят меньше на протяжении всего срока службы машины даже до того, как начинается математика простоя.

Программа обслуживания завоевывает доверие медленно и теряет его из-за одной непрочитанной строки. Матрица говорит вашим бригадам, что делать; записи доказывают, что они это сделали. В конечном счёте, последняя строка журнала обслуживания — это самая точная спецификация, которой когда-либо будет обладать ваш доковый платформенный уровнитель. Вступительная сцена этой страницы — это то, во что обходится её отсутствие в пиковый сезон.
