Высокоточные управляемые среды в биофармацевтическом производстве, упаковке медицинских изделий и передовой микрофабрикации полупроводников полагаются на целостность физических барьеров для предотвращения перекрестного загрязнения аэрозольными частицами. Стандартные коммерческие архитектурные двери создают горизонтальные выступы, накапливающие оседающую пылевидную пыль, петли, вызывающие трение и выделяющие металлические частицы, и проницаемые прокладки, нарушающие перепад давления между помещениями. Эффективный выбор двери чистого помещения требует баланса аэродинамической гладкости, герметичности перепада давления, устойчивости к химическим биоцидам и норм безопасности при эвакуации.
Содержание
- Классификация рисков дверных проёмов в зонах ISO и cGMP
- Типы дверей: распашные, раздвижные, высокоскоростные
- Нержавеющая сталь 316L vs твёрдотельная пластиковая HPL-панель
- Как уплотнения и опускаемые пороги сохраняют давление
- Устойчивость к химическим дезинфектантам и циклической VHP-очистке
- Бесконтактные датчики доступа и блокировка шлюзовых камер
- Выбор дверей для чистых помещений и сравнение совокупной стоимости владения за 10 лет
- Выберите правильные двери для чистых помещений для вашего проекта
Основываясь на опыте нашей инженерной команды по проектированию и изготовлению нестандартных дверных блоков чистых помещений cGMP для асептических наполнительных блоков класса A, фотолитографических отсеков полупроводников ISO класса 4 и лабораторий биоконтейнмента BSL-3 с отрицательным давлением, строгая оценка компонентов предотвращает нарушения загрязнения. Мы составили это исчерпывающее инженерное руководство для рассмотрения основных критериев, механики оборудования и факторов общей стоимости владения, определяющих выбор двери чистого помещения.
Классификация рисков дверных проёмов в зонах ISO и cGMP
Дверные проемы представляют основную уязвимость в граничном удержании чистого помещения. Понимание того, как воздушные потоки ведут себя при проходе через дверной проем, направляет правильную спецификацию механической двери.
“Согласно Руководству по хорошей практике ISPE для управляемых сред, турбулентность воздушного потока при проходе через дверь вызывает до 70% переноса частиц из помещения в помещение, если восстановление перепада давления не поддерживается в течение 15 секунд”.”
Динамика турбулентного потока воздуха и миграция частиц при проходе через дверь
Согласно ISO 14644-3 методы испытаний чистых помещений: ограничение переноса на границе дверного проёма физически подтверждается путём визуализации воздушных потоков с применением локального дымообразования. Высокоскоростные камеры фиксируют скорость воздушного потока через дверной проём, подтверждая, что восстановление ламинарного потока происходит в течение 10–15 секунд после закрытия двери.
- Протокол дымового теста: Незагрязняющий гликолевый туман вводится при воздушных потоках дверного проема 1,0 м/с.
- Лимит времени восстановления: Восстановление базового уровня частиц менее чем за 15 секунд по отсекам класса ISO 5.
- Удержание перепада давления: Нулевое обратное подсасывание воздуха в чистые ядровые зоны.
Когда распашная дверь открывается, это движение вытесняет объем воздуха, создавая локализованные зоны низкого давления и завихрения вдоль задней кромки. Эти турбулентные вихри затягивают неклассифицированный воздух из коридора в объем чистого помещения. Выбор гладких, компланарных профилей двери с быстрой автоматикой плавного закрывания сводит к минимуму турбулентное вытеснение воздуха.
Пределы содержания частиц по ISO 14644-1 для классов чистоты
Технические характеристики двери должны напрямую соответствовать максимально допустимым концентрациям взвешенных частиц, определенным в ISO 14644-1:
- ISO класс 4 и класс 5: Требуются непрерывные сварные заподлицо поверхности из нержавеющей стали 316L, отсутствие горизонтальных полок и периметровые уплотнения из силикона, не выделяющего газов.
- ISO класс 6 и класс 7: Допускаются сплошные фенольные высокопрочные ламинаты (HPL) или профили из алюминия с покрытием PVDF со скрытыми выдвижными нижними уплотнениями.
- ISO класс 8: Допускаются модульные двери чистых помещений в алюминиевой раме с прочными компрессионными уплотнениями из EPDM и механическими блокировками.
Типы дверей: распашные, раздвижные, высокоскоростные
Внутренняя сердцевина и внешняя обшивка определяют структурную плоскостность дверного полотна, устойчивость к ударам и рейтинг огнестойкости.
Совет по проектированию сердцевины: Для стерильных помещений с высокой влажностью используйте негорючие алюминиевые сотовые сердцевины. Алюминиевая сота обеспечивает превосходную сдвиговую жесткость и нулевое влагопоглощение, предотвращая внутреннее бактериальное обрастание.
Алюминиевая сота против высокоплотной каменной ваты против полиуретановых сердцевин
Сердцевины дверей чистых помещений обеспечивают конструктивную жесткость, не добавляя избыточного веса, который создает нагрузку на петли:
- Алюминиевый сотовый наполнитель: Сверхлегкая гексагональная матрица, обеспечивающая высокую прочность при сжатии (>2,5 МПа) и отсутствие выделения органических газов.
- Высокоплотный минеральный каменная вата: Негорючая изоляция класса A1, обеспечивающая сертифицированную огнестойкость от 30 до 120 минут (EN 1634-1 / UL 10C).
- Пенополиуретан с закрытыми ячейками: Высокоплотный литой ППУ-пенопласт, обеспечивающий исключительную теплоизоляцию и звукоизоляцию (Rw > 35 дБ).
Обшивка из нержавеющей стали 316L для помещений с высокой стерильностью в фармацевтике
В регионах с высоким сейсмическим риском подрамки дверей чистых помещений должны включать сейсмическое крепление категории D по F в соответствии с IBC (Международный строительный кодекс). Толстые оцинкованные стальные накладные рамы поглощают боковые структурные прогибы, не препятствуя движению дверного полотна или заклинивая электронные опускающиеся уплотнители.
Дверные полотна из нержавеющей стали AISI 316L имеют лицевые панели толщиной от 1,2 мм до 1,5 мм с гигиенической матовой отделкой #4 (Ra < 0,6 мкм). Содержание 2,5% молибдена предотвращает точечную и щелевую коррозию при ежедневном воздействии агрессивных спороцидных дезинфицирующих средств.
Сплошной фенольный ламинат высокого давления (HPL) для сопротивления сильным ударам
Сплошные облицовки из HPL (толщиной от 3 мм до 4 мм) отверждаются под воздействием высокой температуры и давления, создавая сверхплотную, однородную поверхность. HPL выдерживает сильные удары тележек, каталок и емкостей в операционных больниц и подготовительных коридорах чистых помещений без вмятин и отслаивания.
Нержавеющая сталь 316L vs твёрдотельная пластиковая HPL-панель
Поддержание положительного перепада статического давления от 10 Па до 50 Па требует непрерывного герметичного уплотнения по периметру всех четырех сторон дверного полотна.
Предупреждение о перепаде давления: Установка статических щеточных уплотнений или пористых пенопластовых прокладок позволяет постоянно выходить воздуху под давлением, заставляя вентиляторы HVAC работать на полной мощности и увеличивая энергопотребление чистой помещения более чем на 25%.
Инженерные решения для многокрыльных силиконовых прокладок и прокладок из EPDM без газовыделения
Объемная скорость утечки через периметр дверного проема определяется формулой расхода через отверстие: Q = C_d * A * sqrt(2 * ΔP / ρ). Высокопроизводительные многокрыльные силиконовые уплотнения сводят эффективную площадь утечки (A) почти к нулю, поддерживая статическое давление 50 Па и снижая энергопотребление HVAC на подачу приточного воздуха.
Дверные косяки имеют фрезерованные каналы для прокладок, в которых размещаются экструдированные многокрыльные профили из силикона или EPDM. Силиконовые прокладки сохраняют эластичность в диапазоне рабочих температур от -30°C до +80°C и не выделяют летучих органических соединений (VOC), которые могут загрязнить оптические или полупроводниковые процессы.
Скрытые выдвижные нижние уплотнения дверей и проход без порога
Чтобы исключить выступающие пороги, мешающие перемещению тележек с материалами, чистотные двери оснащаются мощными скрытыми выдвижными нижними уплотнителями:
- Поршневое срабатывание: Когда дверь закрывается на последние 10 мм, регулируемый привод на стороне петли воздействует на ответную планку рамы.
- Ножничный привод вниз: Внутренний механический ножничный механизм прижимает силиконовое нижнее уплотнение вниз с равномерным усилием.
- Прижатие к поверхности: Многолепестковая силиконовая прокладка сжимается на 5 мм с эпоксидным полом, герметизируя зазоры до 15 мм при статическом давлении воздуха 50 Па.
- Мгновенное убирание при открытии: При открывании двери мощные внутренние возвратные пружины поднимают уплотнение вверх на 12 мм, предотвращая его трение по полу и преждевременный износ.
Как уплотнения и опускаемые пороги сохраняют давление
Механическая фурнитура в чистотных помещениях должна работать без образования металлической пыли трения и создания щелей, где может скапливаться биологическая нагрузка.

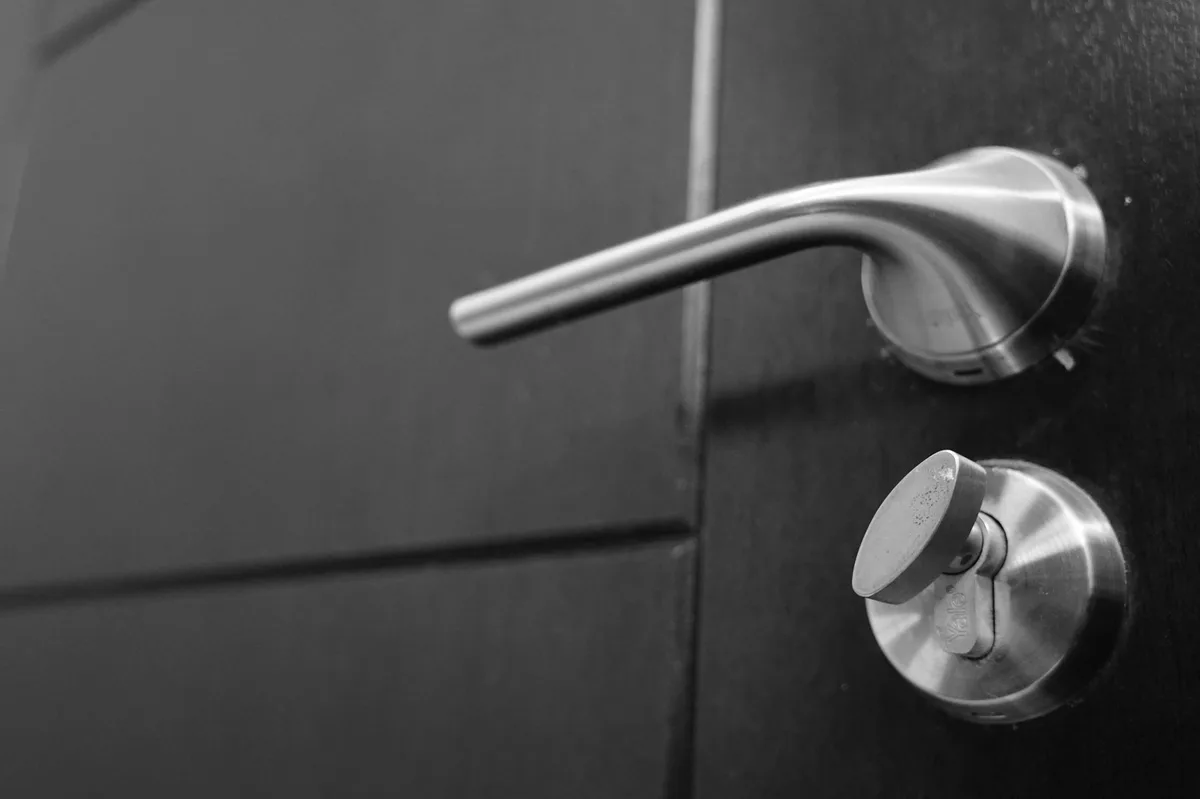

3D-регулируемые скрытые петли из нержавеющей стали, исключающие пыль трения
Подрамники для чистых помещений оснащаются модульными алюминиевыми профилями с клипсами, разработанными для быстрой сухой установки в системах стеновых перегородок 50 мм, 75 мм и 100 мм. Экструдированные элементы рамы имеют скрытые внутренние каналы для проводки, что facilitates скрытую прокладку кабелей для магнитных замков, датчиков положения и бесконтактных сенсорных переключателей.
- Интегрированные кабель-каналы: Внутренние кабель-каналы для защиты низковольтных цепей блокировки от механических повреждений.
- Телескопическая регулировка рамы: Компенсирует незначительные отклонения толщины конструктивной стены без зазоров на внешних стыках.
- Двухуплотнительные переходы: Непрерывный герметик из силикона, наносимый по стыкам рамы и панели, гарантирует нулевую утечку воздуха.
Традиционные шарнирные петли создают металлическую абразивную пыль при повороте дверного полотна. Двери чистых помещений используют скрытые петли из нержавеющей стали 316 с интегрированными самосмазывающимися полимерными втулками. Эти петли позволяют пространственную регулировку по трём осям (высота, глубина и боковое выравнивание в пределах ±2,5 мм) и остаются полностью скрытыми, когда дверь закрыта.
Скрытые верхние доводчики с кулачковым механизмом и врезная фурнитура
Верхние доводчики полностью утоплены в верхний канал рамы или дверное полотно. Кулачковые направляющие обеспечивают быстрое снятие сопротивления при открывании и плавное, контролируемое усилие запирания, гарантируя полное закрытие двери несмотря на сопротивление периметрического уплотнителя.
- Врезные ручки-скобы: Врезные ручки из нержавеющей стали, обработанные на станках с ЧПУ, исключают выступающие рычаги.
- Магнитные роликовые запоры: Бесшумные магнитные запорные механизмы устраняют трение механической задвижки.
- Интегрированное индикаторное окно силикагеля: Двойные остеклённые визуальные панели в заподлицо с молекулярными ситами из диоксида кремния предотвращают внутреннее конденсирование.
Устойчивость к химическим дезинфектантам и циклической VHP-очистке
В персональных (PAL) и материальных (MAL) шлюзах электронная блокировка дверей предотвращает их одновременное открытие между чистыми зонами различных классов.
Требование безопасности жизнедеятельности: Все электронные блокировки шлюзов должны иметь кнопки аварийного разблокирования с защитой от отказа, подключенные к пожарной панели объекта, для немедленного отключения электромагнитных замков при эквакуации.

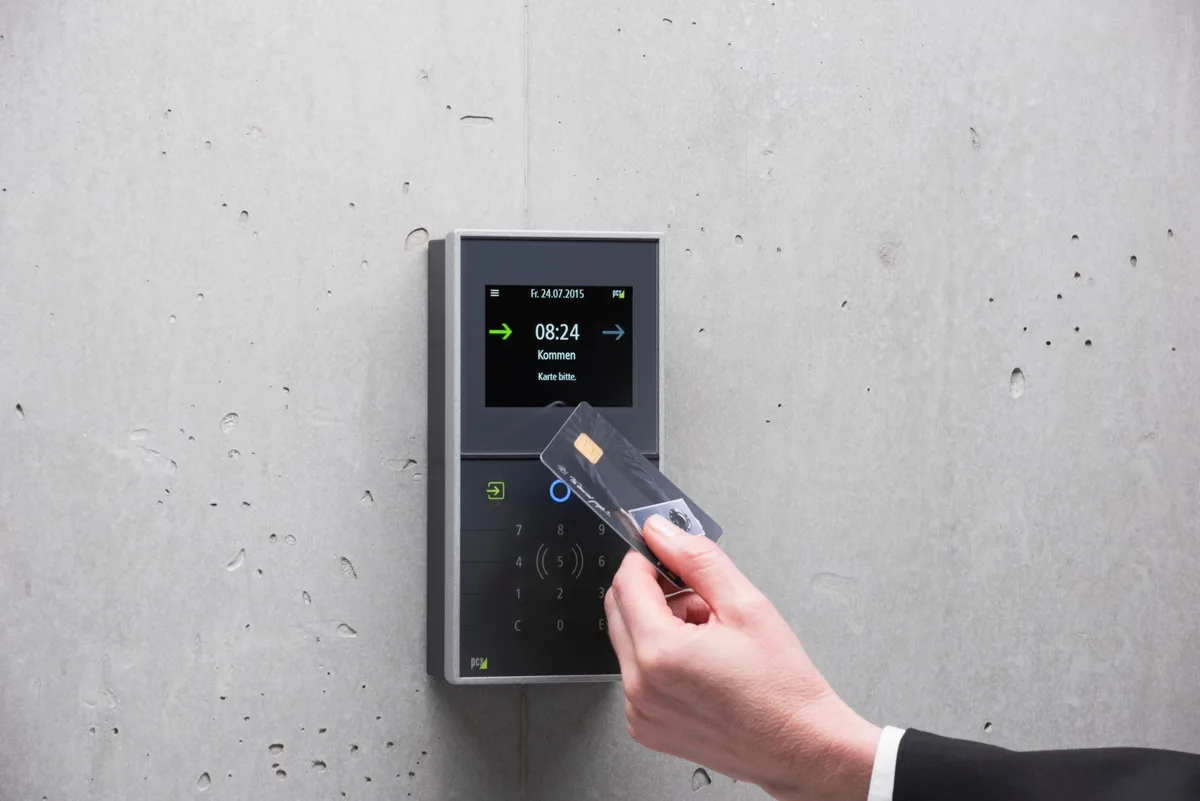

Электромагнитные сдвиговые замки и каскадная автоматизация ПЛК шлюзов
Интегрированные электромагнитные сдвиговые замки на 24 В постоянного тока (удерживающая сила >300 кг) обеспечивают блокировку дверей шлюза без внешних запорных планок. ПЛК чистого помещения обеспечивает каскадные протоколы доступа:
- Шаг 1 (Разблокировка двери): Оператор активирует дверь А через бесконтактный оптический датчик. Дверь В мгновенно включает свой электромагнитный замок.
- Шаг 2 (Выдержка и продувка шлюза): Оператор входит в шлюз и закрывает дверь А. Автоматический таймер выполняет 20-секундную очистку воздуха через HEPA-фильтры.
- Шаг 3 (Открытие двери): По завершении цикла индикатор состояния двери В меняется с красного на зеленый, разрешая доступ в зону более высокого класса чистоты.
Бесконтактные инфракрасные датчики приближения и аварийная разблокировка для обеспечения безопасности
Датчики активации оптической волны используют модулированные инфракрасные лучи с настраиваемым порогом приближения от 50 мм до 400 мм. Микропроцессор датчика отфильтровывает мерцание окружающего флуоресцентного света и помехи отражения от стен из нержавеющей стали, обеспечивая надежное бесконтактное срабатывание без ложных срабатываний.
- Зона обнаружения: Регулируемая от 50 мм до 400 мм для рук в перчатках или движений локтем.
- Степень защиты: Передняя панель с герметизацией IP65, устойчивая к мойке под высоким давлением и распылению биоцидов.
- Выходные контакты: Сухие релейные контакты типа C, совместимые со всеми ПЛД автоматизации коммерческих зданий.
Бесконтактные инфракрасные датчики позволяют персоналу в перчатках открывать дверь с расстояния 100 мм, не касаясь физических ручек. Выступающие кнопки аварийного переключения («грибки») рядом с каждой дверью обеспечивают мгновенное физическое отключение питания.
Бесконтактные датчики доступа и блокировка шлюзовых камер
Материалы дверей чистых помещений должны выдерживать агрессивные ежедневные протирания биоцидами и циклическую газовую дезинфекцию без ухудшения состояния поверхности.
Устойчивость к перекиси водорода в паровой фазе (VHP) и спороцидным биоцидам
Автоматизированные циклы биодезинфекции подвергают поверхности дверей воздействию концентраций VHP свыше 1200 ppm. Высококачественная нержавеющая сталь 316L и твердый фенольный HPL выдерживают повторное воздействие VHP без образования пузырей, коррозионной язвенности или выцветания поверхности.
Электрохимическая пассивация и спецификации шероховатости поверхности Ra
Перед отправкой проекта все створки дверей чистых помещений проходят 100% заводскую инспекцию на координатно-измерительной машине (CMM) и испытания на герметичность методом падения давления. Изделия запечатываются в антистатические барьерные пакеты из полиэтилена и упаковываются в термически обработанные деревянные ящики ISPM-15 для сохранения точных механических допусков при международной логистике.
Дверные панели из нержавеющей стали проходят химическую пассивацию по ASTM A967, удаляя свободное поверхностное железо и формируя непрерывный пассивационный слой оксида хрома. Санитарная шероховатость поверхности поддерживается на уровне Ra < 0,6 мкм, что исключает микроскопические углубления, в которых могут закрепляться бактериальные споры.
- Изопропиловый спирт (IPA) 70%: Ежедневная рутинная дезинфекция протиранием.
- Гипохлорит натрия и перуксусная кислота: Интенсивная еженедельная спороцидная чистка.
- Диоксид хлора в газовой фазе: Циклическая газовая стерилизация всего помещения.
Выбор дверей для чистых помещений и сравнение совокупной стоимости владения за 10 лет
Оценка долгосрочной совокупной стоимости владения (TCO), включая первоначальные закупки, частоту технического обслуживания и затраты энергию на балансировку воздуха, направляет выбор оптимальных спецификаций дверей.
| Критерий оценки | Дверь чистого помещения из нержавеющей стали 316L | Фенольная дверь чистого помещения из твердого HPL | Стандартная коммерческая металлическая дверь |
|---|---|---|---|
| Первоначальные капитальные затраты (CAPEX) | Высокие (Премиум-класс для фармацевтики) | Умеренные (Высокая долговечность, стандарт) | Низкие (Стандарт для незащищённых помещений) |
| Гигиена поверхности и чистота обработки | Превосходные (Ra < 0.6 мкм / Бесшовные сварные швы) | Отличные (Непористый фенольный композит) | Низкие (Открытые крепления и кромки) |
| Сопротивление VHP и спорицидам | Максимальное (Отсутствие вздутий при 1,200 ppm) | Высокое (Устойчивость к стандартной обработке биоцидами) | Неудовлетворительное (Вздутия и расслоение в течение 6 мес) |
| Сопротивление механическому воздействию | Высокое (Жёсткие обшивки 1.5 мм) | Максимальный (Эластичный сплошной смоляной сердечник) | Умеренный (Склонен к появлению вмятин и сколов) |
| Воздухопроницаемость (EN 12426) | Класс 4 (<0,5 м³/ч·м² при 50 Па) | Класс 4 (<0,5 м³/ч·м² при 50 Па) | Класс 1 – 2 (Высокая утечка воздуха) |
| Ожидаемый срок службы | Более 25 лет | Более 20 лет | 3 – 5 года (Частые отказы чистых помещений) |
| COO за 10-летний жизненный цикл | Самый низкий (Минимальное обслуживание и экономия на HVAC) | Низкий (Долговечная работа в коридорах) | Самый высокий (Частые замены и потери энергии) |
Часто задаваемые вопросы о выборе дверей для чистых помещений
Каковы критические факторы при выборе двери для чистого помещения?
Основные факторы включают сопоставление классификации чистоты по ISO, интеграцию заподлицо с поверхностью, герметичное уплотнение периметра, устойчивость к химическим биоцидам, логику электронного блокировки шлюзов и соблюдение требований к эвакуации при пожаре.
Как выбор сердечника влияет на эксплуатационные характеристики двери чистого помещения?
Соты из алюминия обеспечивают легкую структурную плоскостность и нулевое газовыделение, минераловатные ядра гарантируют сертифицированную огнестойкость до 120 минут, а жесткий пенополиуретан обеспечивает тепло- и звукоизоляцию.
Почему скрытые петли необходимы для дверей чистых помещений?
Скрытые петли устраняют открытые шарниры, создающие металлическую фрикционную пыль, обеспечивая непрерывную 3-осную выравнивание и представляя полностью гладкий, легко протираемый профиль рамы.
Могут ли двери чистых помещений поддерживать отрицательное давление в лабораториях BSL-3?
Да. Двери высокогерметичных чистых помещений используют непрерывные многолопастные силиконовые уплотнители или пневматические надувные уплотнения для обеспечения нулевой утечки и герметичной изоляции в отсеках биологической защиты с отрицательным давлением.
Как нижние уплотнения с выдвижным механизмом устраняют пороги на полу?
Скрытые дверные уплотнители с выдвижным профилем используют внутренний механический ножничный толкатель, который автоматически опускает силиконовое уплотнение при закрытии двери и поднимает его при открывании, обеспечивая плавный проезд тележек на колесиках.
Выберите правильные двери для чистых помещений для вашего проекта
Правильный выбор двери для чистого помещения защищает критические каскады давления в окружающей среде, устраняет накопление взвешенных частиц в воздухе и обеспечивает соблюдение нормативных требований во время аудита cGMP и ISO. Указание совмещенных заподлицо рам, прочных материалов 316L или сплошного HPL, а также автоматических опускающихся уплотнителей обеспечивает десятилетия надежной стерильной работы.
Наше инженерное подразделение проектирует и изготавливает специальные дверные блоки для чистых помещений, разработанные в соответствии со спецификациями для фармацевтической, биотехнологической и полупроводниковой промышленности. Ознакомьтесь с нашими дверными системами для чистых помещений или свяжитесь с нашими техническими специалистами сегодня, чтобы запросить архитектурные чертежи, сертификаты испытаний на давление и проектные предложения.
