La ingeniería de airelocks para salas blancas implica equilibrar cálculos de flujo de aire HVAC, retardos de purga de volumen de habitación, dinámicas de oscilación de puertas y lógica de interbloqueo electrónico. Los estándares regulatorios, incluyendo ISO 14644-4 y el Anexo 1 de EU GMP, dictan que las habitaciones adyacentes de sala blanca con diferentes clasificaciones de limpieza mantengan un diferencial de presión operacional de 10 a 15 Pascales. Especificar la arquitectura correcta de airelock—Cascade, Bubble o Sink—asegura que los diferenciales de presión permanezcan protegidos durante el tránsito, previniendo la transferencia de contaminación y manteniendo el cumplimiento regulatorio.

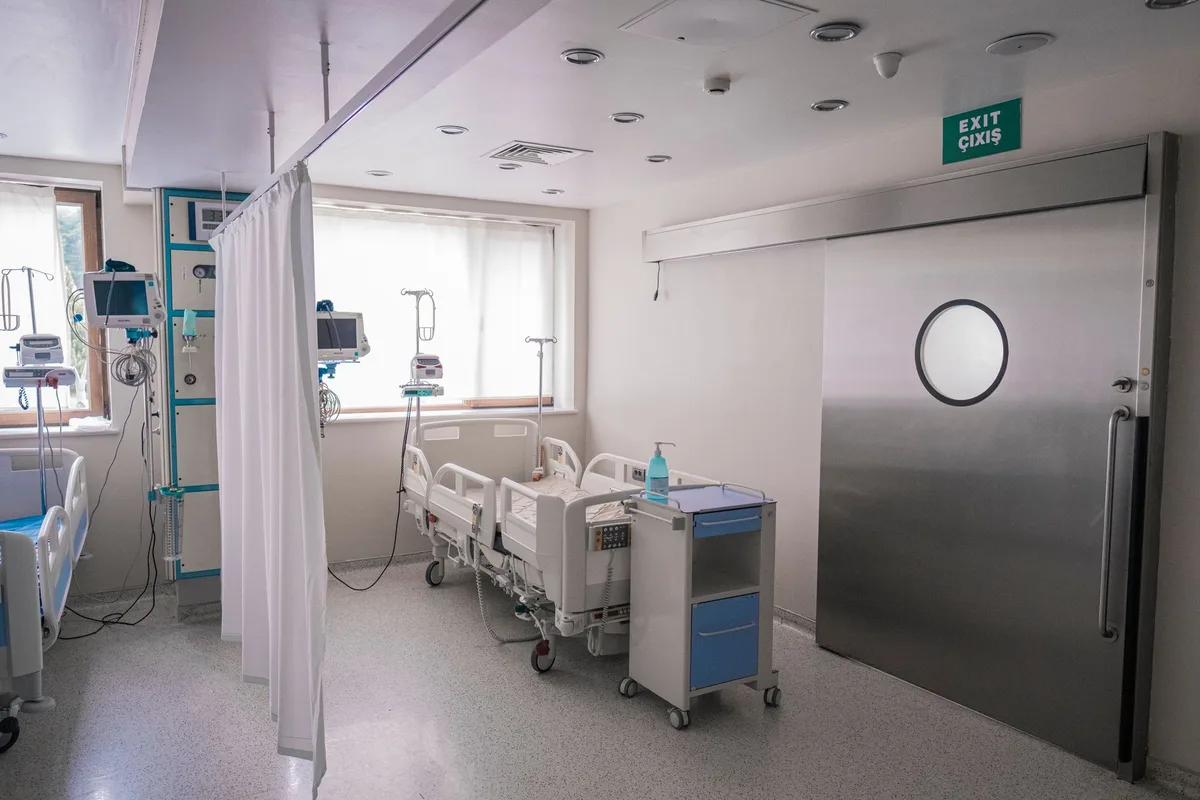

Fundamentos de Ingeniería de Cascadas de Presión
El principio aerodinámico que rige las cascadas de sala blanca se basa en la velocidad de aire controlada a través de aberturas perimetrales. Cuando una puerta de acceso se abre, el aire fluye naturalmente desde el compartimento de mayor presión hacia el de menor presión a través de la abertura de la puerta. Según fórmulas estándar de mecánica de fluidos, mantener una velocidad de aire entre 0,2 y 0,5 metros por segundo a través de la puerta abierta suprime eficazmente la difusión reversa de partículas, contrarrestando la turbulencia creada por el personal en movimiento. Los ingenieros de instalaciones alinean especificaciones con directrices HSE de ventilación ocupacional y contención de flujo de aire.
Para establecer esta barrera protectora, los ingenieros HVAC calibran los volúmenes de suministro y extracción de aire para generar diferenciales de presión estática estables a través de puertas cerradas. Un diferencial estándar de 12,5 Pa (0,05 pulgadas de columna de agua) es universalmente reconocido por las agencias regulatorias como la línea base óptima. Diferenciales de presión más bajos (por debajo de 5 Pa) corren el riesgo de reversiones momentáneas de presión causadas por cambios barométricos atmosféricos o turbulencia de apertura de puertas. Por el contrario, diferenciales excesivamente altos (superiores a 30 Pa) crean resistencia severa al cierre de puertas, aumentan el silbido de juntas y pueden distorsionar paneles arquitectónicos de pared.
Los envoltorios de instalaciones de sala blanca dependen de la integridad continua de barreras mecánicas. Emparejando airelocks ingenierizados con para sala limpia se asegura sellado perimetral preciso, coeficientes de fuga predecibles y recuperación rápida de presión cada vez que el personal transita por un airelock.
Arquitecturas de Cascada, Burbuja y Sumidero
Los airelocks de sala blanca se dividen en tres configuraciones aerodinámicas primarias: Airelocks en Cascada, Airelocks de Burbuja y Airelocks de Sumidero. Seleccionar la configuración apropiada depende de si el objetivo de ingeniería principal es la protección del producto (mantener el polvo externo afuera), la protección del operador/medioambiental (mantener polvos peligrosos o patógenos adentro), o el aislamiento bidireccional de doble barrera.
Un Airelock en Cascada presenta un gradiente de presión escalonado donde la presión del aire disminuye monótonamente desde la habitación más limpia, a través del airelock, hasta el pasillo de menor grado (p. ej., Suite a +30 Pa, Airelock a +15 Pa, Pasillo a 0 Pa). Esta configuración es estándar en envasado farmacéutico estéril y suites de esterilización terminal, ya que el flujo de aire positivo siempre viaja hacia afuera, alejándose del núcleo protegido.
Un Airelock de Burbuja mantiene mayor presión dentro de la cámara del airelock que en ambos espacios adyacentes (p. ej., Pasillo a 0 Pa, Airelock de Burbuja a +30 Pa, Núcleo Limpio a +15 Pa). En este diseño, el aire fluye hacia afuera desde el airelock hacia ambas habitaciones conectadas al abrir la puerta. Los airelocks de burbuja previenen que los contaminantes entren tanto a la zona limpia como al pasillo, lo que los hace ideales para instalaciones de manufactura estéril donde pasillos de tránsito compartidos conectan múltiples suites de procesamiento distintas.
En contraste, un Airelock de Sumidero mantiene menor presión dentro del airelock que en ambas habitaciones adyacentes (p. ej., Pasillo a 0 Pa, Airelock de Sumidero a -15 Pa, Laboratorio de Contención a 0 Pa o -30 Pa). El aire fluye desde ambas áreas circundantes hacia adentro, en dirección a la cámara de sumidero. Los airelocks de sumidero son obligatorios en instalaciones de producción biológica peligrosa, suites de oncología citotóxica y unidades de fabricación de vacunas donde los agentes biológicos o polvos potentes deben ser atrapados y extraídos a través de retornos dedicados con filtros HEPA antes de escapar a espacios comunes.
| Configuración de Airelock | Esquema de Presión Relativa | Dirección Principal del Flujo de Aire | Objetivo de Ingeniería | Aplicación de instalación típica |
|---|---|---|---|---|
| Airelock en Cascada | P(Núcleo) > P(Airelock) > P(Pasillo) | Cascada Unidireccional Hacia Afuera | Protección de Producto Estéril | Llenado Aséptico, Envasado Médico Estéril |
| Antecámara tipo burbuja | P(Airelock) > P(Núcleo) & P(Pasillo) | Hacia Afuera desde el Airelock a Ambos Lados | Barrera de Contaminación Cruzada | Instalaciones Biofarmacéuticas Multi-Producto |
| Sumidero Cámara de Aire | P(Airelock) < P(Peligro) & P(Pasillo) | Hacia Adentro al Airelock desde Ambos Lados | Contención de Sustancias Peligrosas | APIs Citotóxicos, Laboratorios de Vectores Virales, BSL-3 |
| Híbrido de Doble Compartimento | Combina Cámaras de Sumidero y Burbuja | Zonas Separadas de Flujo Interno y Externo | Protección y Contención Simultáneas | Instalaciones de Inyectables Potentes Estériles |
Evaluar estas configuraciones asegura que los esquemas de balanceo de aire HVAC coincidan con el perfil de riesgo de contaminación física de los procesos químicos o biológicos realizados dentro del envoltorio.
¿Optimizando diferenciales de presión de airelocks para sala blanca?
Revise configuraciones de airelock en cascada, burbuja y sumidero con especialistas de RAX Door para equilibrar tasas de fuga del envoltorio y cargas de ventiladores HVAC.
Dirección de Oscilación de Puerta y Aerodinámica
La orientación geométrica de las hojas de puerta dentro de un airelock no es simplemente una preferencia arquitectónica; impacta directamente la longevidad del sello y la contención de presión. Cuando una hoja de puerta oscila hacia la habitación de mayor presión, la presión estática diferencial empuja la hoja firmemente contra sus juntas perimetrales, asistiendo activamente el cierro de puerta y comprimiendo sellos de silicona para minimizar fugas.
Por el contrario, si una puerta oscila hacia la habitación de menor presión, la presión diferencial empuja constantemente contra la hoja, tendiendo a forzar la puerta abierta contra su pestillo. Con el tiempo, fuerzas de presión continuas contra los cerrojos causan desalineación del pestillo, relajación de juntas y silbido de aire. Sin embargo, los códigos de evacuación de emergencia exigen que las puertas a lo largo de rutas de escape principales oscilen en la dirección del viaje de evacuación. Los ingenieros estructurales deben reconciliar cuidadosamente los principios de sellado aerodinámico con los requisitos de seguridad para evacuación.
Las directrices clave de diseño que rigen las orientaciones de oscilación de puertas de airelock incluyen:
- Asiento Asistido por Presión: Siempre que sea posible dentro de las restricciones del código, diseñar hojas de puerta para oscilar hacia la zona de mayor presión para utilizar la presión diferencial para compresión de junta.
- Clasificaciones de Fuerza de Cierro Superior: Especificar cierros EN 1154 tamaño de potencia 3 a 5 equipados con control de retroceso ajustable y acción de cierre para vencer la resistencia del aire durante los recorridos de cierre.
- Integración de Sello Acústico y de Caída: Los sellos de umbral con caída automática evitan el chorro de aire de alta velocidad a lo largo de las grietas del suelo cuando las puertas permanecen en posición cerrada.
- Anulaciones de salida de emergencia: En salas de alto contenido donde las puertas giran contra la salida para el sellado aerodinámico, incorporar hardware de rotura de pánico o sistemas de liberación por cizalladura magnética.
Cálculo de presión aerodinámica: Una puerta estándar de sala limpia que mide 1,0 m por 2,1 m presenta un área superficial de 2,1 metros cuadrados. A una presión diferencial de 25 Pascales, la presión uniforme del aire ejerce una fuerza continua total de aproximadamente 52,5 Newtons (5,35 kgf) contra la superficie de la puerta. Los cierres de puerta y las cerraduras magnéticas deben dimensionarse para superar esta resistencia mecánica sin problemas.
Secuenciación automatizada de interbloqueos y temporizadores

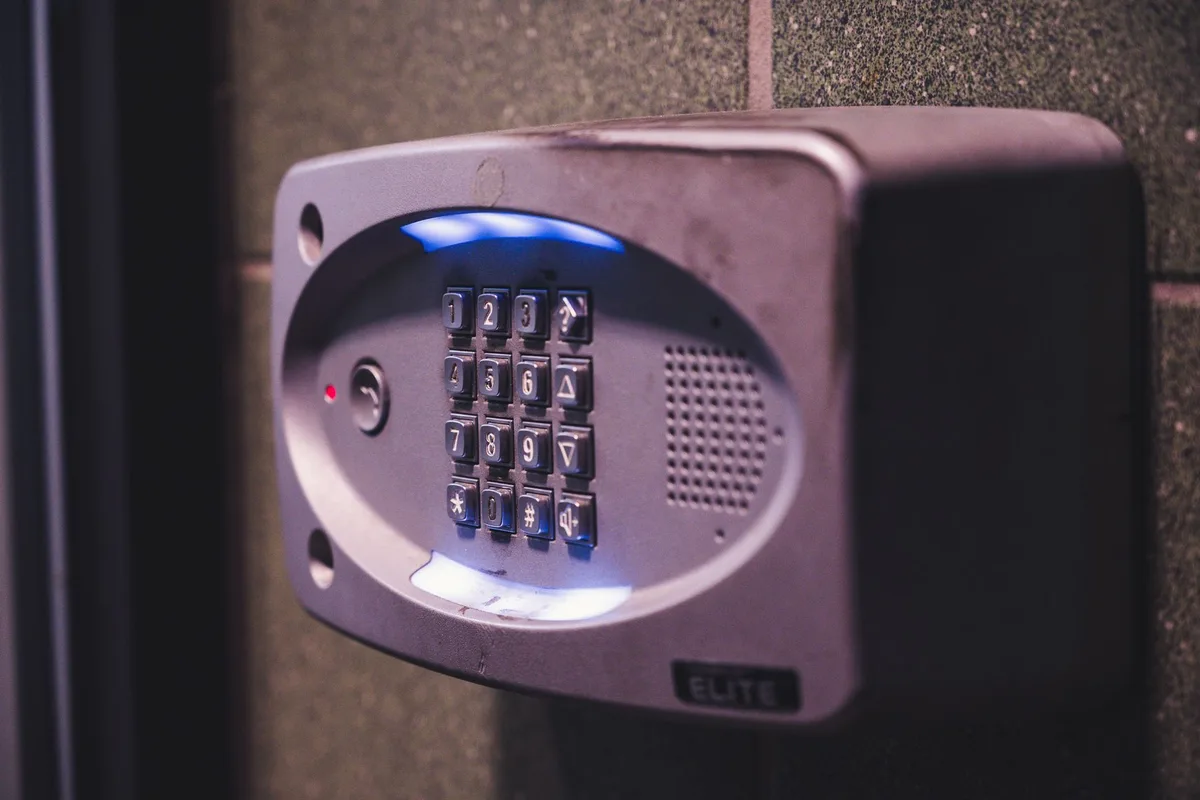

Una esclusa de aire funciona como una barrera aerodinámica efectiva solo cuando las puertas perimetrales se impiden operativamente para abrirse simultáneamente. Los sistemas electrónicos de interbloqueo de puertas gestionan el hardware de control de acceso, sensores magnéticos de posición y señales de monitoreo ambiental para garantizar que una puerta permanezca completamente cerrada y sellada antes de que la puerta opuesta se desbloquee.
Los interbloqueos modernos de salas limpias incorporan retardos de purga programables en el ciclo de tránsito. Cuando un operador entra en una esclusa de aire desde un pasillo externo, la puerta de entrada se cierra y cierra el pestillo. En lugar de permitir la apertura inmediata de la puerta interior de la sala limpia, el interbloqueo inicia un ciclo de purga con cuenta regresiva (típicamente de 15 a 45 segundos). Durante este retardo, los cambios de aire HVAC de alta eficiencia eliminan las partículas suspendidas introducidas durante el evento de apertura de la puerta, restaurando la limpieza de partículas antes de que la puerta del lado limpio se desbloquee.
La matriz a continuación describe los parámetros estándar de secuencia de interbloqueo electrónico en configuraciones típicas de esclusas de aire para salas limpias farmacéuticas.
| Parámetro de interbloqueo | Esclusa de personal estándar | Esclusa para equipos y materiales | Cámara de bio-descontaminación |
|---|---|---|---|
| Modo de apertura simultánea | Estrictamente inhibido (bloqueo duro) | Estrictamente inhibido (bloqueo duro) | Estrictamente inhibido (bloqueo neumático) |
| Duración del temporizador de purga | 15 a 30 segundos (intercambio de aire) | 45 a 90 segundos (purga turbulenta) | 15 a 45 minutos (ciclo VHP) |
| Método de señalización de tráfico | Sensores LED sin contacto | Luces de advertencia de estado verdes/rojas sobrehead | Pantalla táctil PLC integrada |
| Anulación de liberación de emergencia | Botón de rotura iluminado | Interruptor con llave y relé de alarma contra incendios | Comando centralizado BMS de descarga remota |
| Tipo de mecanismo de cierre | Cierre de cizalladura electromagnético (300 kg) | Cerradura magnética pesada (600 kg) | Sello neumático inflable activo |
La integración de paneles de control de interbloqueo directamente con los sistemas de gestión de edificios (BMS) garantiza el registro inmediato de frecuencias de tránsito de puertas, alarmas de ingreso forzoso no autorizado y eventos de finalización de purga para los registros de lotes GMP.
Integración y zonificación de salas de vestidor
El tránsito del personal representa el vector principal de contaminación en cualquier instalación controlada. Las salas de vestidor de sala limpia funcionan como esclusas de aire especializadas de múltiples etapas, separando sistemáticamente la ropa externa de la indumentaria estéril de la sala limpia mientras transicionan al personal a través de clasificaciones de limpieza ascendentes.
Según los requisitos revisados del Anexo 1 de la normativa EU GMP, las esclusas de aire de personal que ingresan a salas limpias Clase A y Clase B deben diseñarse como compartimentos físicos de múltiples etapas. La distribución separa las zonas limpias y sucias utilizando barreras físicas como bancos elevadores de acero inoxidable. Los operadores se quitan la ropa exterior en la primera etapa (Clase D), se lavan y desinfectan las manos, cruzan el banco elevador hacia la segunda etapa (Clase C) para colocarse la ropa interior estéril y entran en la cámara final de vestidor (Clase B) para ajustarse monos, capuchas, gafas y botas estériles antes de ingresar al núcleo limpio.
Las reglas arquitectónicas y operativas para suites de esclusas de aire de vestidor incluyen:

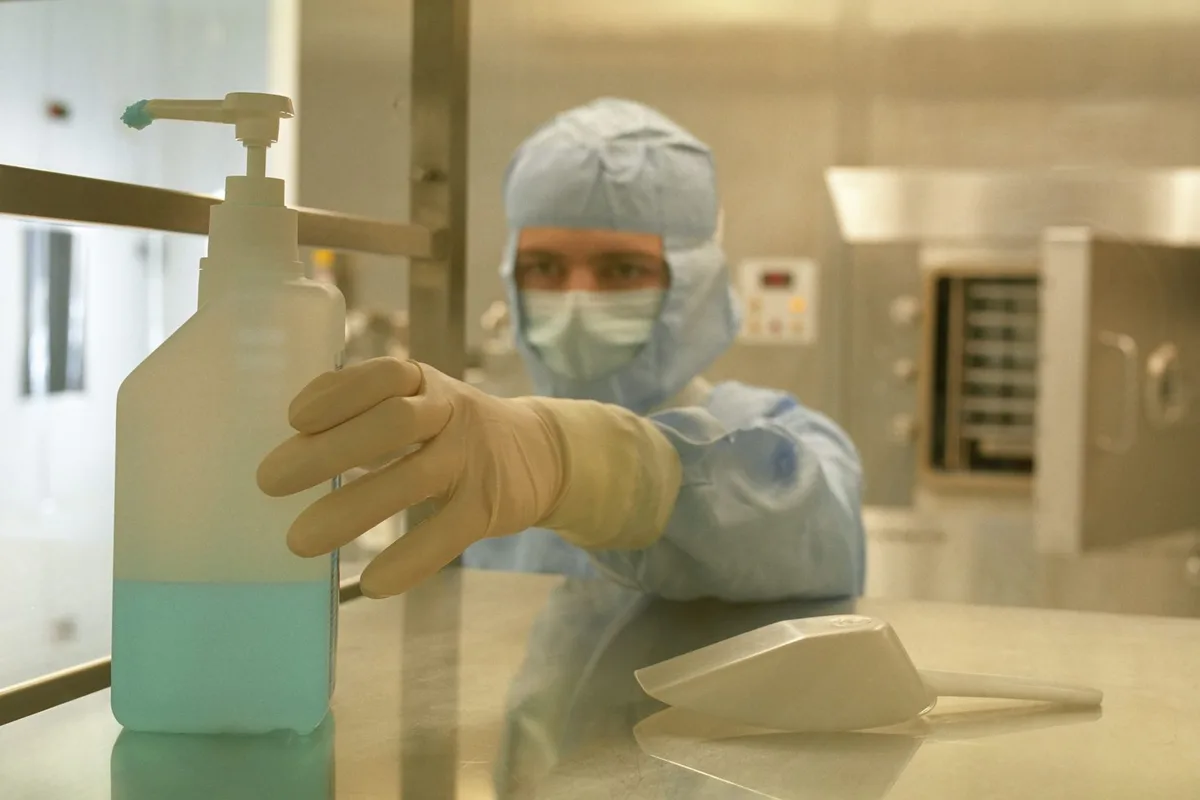

- Bancos elevadores físicos: Los bancos continuos de acero inoxidable o resina fenólica crean una línea de demarcación física obligatoria, evitando que los pies descalzos toquen las zonas limpias del piso.
- Hardware de activación sin contacto: Los sensores de proximidad ópticos o los interruptores de pie activan los pestillos de las puertas, evitando que los guantes desinfectados contacten con manijas de alto contacto.
- Vías de entrada y salida separadas: En instalaciones de alto flujo, se construyen esclusas de aire dedicadas separadas para el vestidor de entrada y el desvestido de salida para prevenir la contaminación cruzada.
- Integración de escotilla de residuos interbloqueada: La ropa desechada utilizada pasa a través de esclusas de paso con doble puerta interbloqueada, evitando que el personal regrese a través de los pasillos estériles.
Monitoreo de presión diferencial y errores comunes
En RAX Door, nuestro equipo técnico prueba cada hoja de puerta por deflexión estructural bajo 50 Pa de presión estática continua, previniendo la flexión de la hoja que de otro modo podría interrumpir los sensores sensibles de presión diferencial del sistema de gestión de edificios (BMS). El cumplimiento regulatorio requiere verificación continua de que los escalonamientos de presión diferencial permanezcan estables durante la operación de la instalación. Los manómetros magnéticos analógicos montados fuera de cada esclusa proporcionan confirmación visual instantánea para los operadores, mientras que los transmisores digitales de presión diferencial envían datos en tiempo real a los sistemas de control supervisorio y adquisición de datos (SCADA).
Las principales especificaciones técnicas que rigen los instrumentos de monitoreo de presión incluyen:

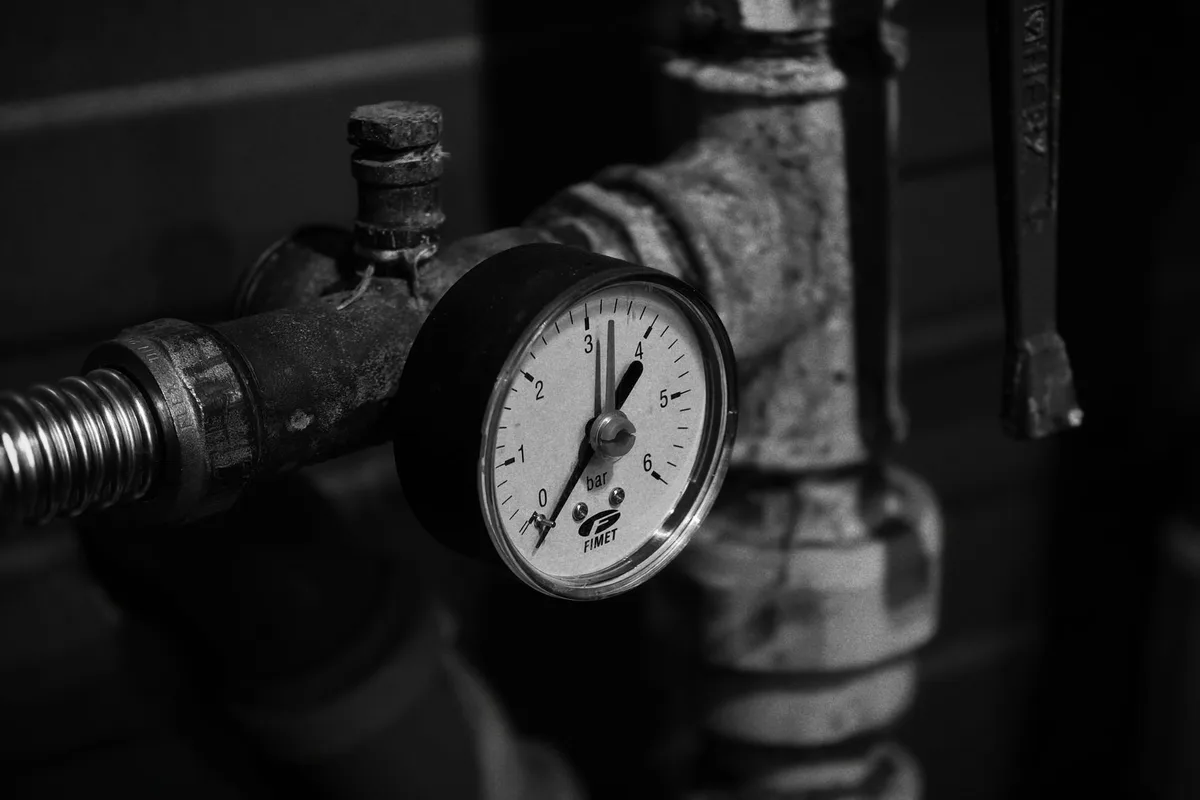

- Precisión del manómetro de diafragma analógico: Los manómetros mecánicos calibrados proporcionan una lectura visual precisa dentro de ± 2% del fondo de escala sin requerir alimentación eléctrica externa.
- Protocolos de señal de transmisores digitales: Los transmisores analógicos 4-20 mA y la comunicación de bus BACnet MS/TP envían tendencias de presión estática en tiempo real directamente a los registros del BMS.
- Sondas de detección multi punto empotradas: Las tomas de detección de presión estática de acero inoxidable están montadas a ras con los paneles de pared de separación, evitando turbulencia aerodinámica cerca de las esquinas.
- Lógica de alarma visual: Las luces estroboscópicas multicolor y las bocinas audibles se activan cuando la presión cae por debajo de 8 Pa durante más de 10 segundos consecutivos.
Los ingenieros de puesta en marcha y los especialistas en validación siguen un procedimiento operativo estándar riguroso para verificar la estabilidad de la presión diferencial y el rendimiento de recuperación de la esclusa:
- Verificación de la presión de referencia: Con todas las puertas de la esclusa cerradas y selladas, mida la presión diferencial estática en cada umbral de puerta mediante manómetros de precisión calibrados. Confirme que la lectura esté dentro del rango de diseño de 10 a 15 Pa.
- Prueba de recuperación al abrir la puerta: Abra una puerta de la esclusa durante 15 segundos, simule el tránsito estándar de personal y cierre la puerta. Registre el tiempo requerido para que la presión estática de la habitación regrese al 90% del punto de ajuste de referencia (tiempo de recuperación objetivo inferior a 30 segundos).
- Verificación del temporizado de la secuencia de interbloqueo: Verifique que la puerta secundaria permanezca bloqueada durante toda la apertura, el cierre y la duración de purga preprogramada de la puerta primaria.
- Calibración del umbral de alarma: Induzca caídas de presión regulando las compuertas, confirmando que las alarmas ópticas y audibles se activen cuando la presión diferencial caiga por debajo de 8 Pa durante más de 10 segundos.
Los errores comunes de ingeniería que degradan el rendimiento de la esclusa incluyen dimensionar insuficientemente los volúmenes de la cámara de esclusa, omitir las rejillas de retorno del HVAC (lo que impide el lavado de aire adecuado) y no tener en cuenta el desgaste de las juntas perimetrales de las puertas con el paso del tiempo. La calibración programada de los transmisores de presión diferencial cada seis meses garantiza el cumplimiento continuo de las directrices del Anexo 1 de GMP.
Resumen del diseño de esclusa: La ingeniería exitosa de barreras de contaminación requiere adaptar la arquitectura de presión de la esclusa —cascada, burbuja o sumidero— a los perfiles de riesgo específicos de las instalaciones. Combinar conjuntos de puertas estancas con interbloqueos electrónicos, retardos de purga programados y cascadas de presión diferencial validadas garantiza el control de partículas y el cumplimiento normativo sin concesiones.
Preguntas frecuentes
¿Cuál es la diferencia de presión estándar requerida a través de las puertas de la esclusa de aire de la sala limpia?
Las normas internacionales como la ISO 14644-4 y el Anexo 1 de las normas GMP de la UE exigen una diferencia de presión operativa mínima de 10 a 15 pascales (0,04 a 0,06 pulgadas de columna de agua) entre salas limpias adyacentes de diferentes clasificaciones.
¿Cuándo debería una instalación elegir una esclusa de aire burbuja en lugar de una esclusa de aire de sumidero?
Elija una esclusa de aire tipo burbuja (mayor presión en el interior de la esclusa) cuando proteja productos estériles contra contaminantes que ingresen desde un pasillo compartido. Elija una esclusa de subpresión (menor presión en el interior de la esclusa) cuando maneje materiales peligrosos, principios activos tóxicos o agentes biológicos vivos que deban contenerse dentro de la suite.
¿Cuánto tiempo debe funcionar el temporizador de purga de la cámara de aire entre operaciones de la puerta?
Los temporizadores de purga típicamente varían entre 15 y 45 segundos, calculados en función del volumen de la esclusa y la tasa de renovación de aire del HVAC (a menudo de 30 a 60 cambios de aire por hora) para lograr una limpieza adecuada de partículas antes de que la siguiente puerta se desbloquee, manteniendo la continuidad con el cumplimiento de permeabilidad al aire según EN 12207.
¿Las puertas de los vestíbulos de entrada de las salas limpias pueden abrirse simultáneamente durante las evacuaciones de emergencia?
Sí. Las regulaciones de seguridad contra incendios y protección de vidas prevalecen sobre los interbloqueos de salas limpias. Los sistemas de interbloqueo deben conectarse a los paneles de alarma contra incendios de la instalación y a los interruptores de ruptura de emergencia para liberar instantáneamente todas las cerraduras electromagnéticas ante un disparo de emergencia, manteniendo la continuidad con las cámaras de transferencia de paso de sala limpia.
¿Qué pasa si la cascada de presión se invierte a través de una esclusa?
La inversión de presión provoca que el aire fluya desde zonas menos limpias o peligrosas hacia zonas más limpias o estériles, lo que representa un riesgo de contaminación de lotes o exposición del operador. Los sensores continuos de presión diferencial monitorean los gradientes y activan alarmas si la inversión persiste más allá de los tiempos de amortiguación permitidos, manteniendo la continuidad con la secuencia automatizada de interbloqueo de puertas. Para saber cómo estas condiciones de presión repercuten en la elección del hardware, consulte nuestra guía para elegir puertas para sala limpia en aplicaciones especiales.
