Reinraumschubtüren – Gestaltungsnormen: Null-Stufen-Geometrie und mikrobielle Risikokontrolle

Die architektonische Gestaltung in der pharmazeutischen Fertigung, der Biotechnologie-Containment-Technologie und der hochmodernen Halbleiterfertigung erfordert eine strenge Umweltisolierung. Unter allen architektonischen Barrierebaugruppen stellt das Verständnis von Designstandards für Reinraumdurchbruchtüren eine wesentliche Ingenieurdisziplin für Facility-Architekten, Reinraumplaner und Qualitäts-Compliance-Manager dar.

Traditionelle Gewerbetüren weisen ausgeprägte Rahmenlaibungen, hervorstehende oberflächenmontierte Scharniere, freiliegende mechanische Türschließer und vertiefte Sichtscheiben auf. In einem unklassifizierten Geschäftsgebäude sind diese Oberflächenversionen rein ästhetisch. In einer ISO-klassifizierten oder cGMP-Reinraumumgebung hingegen wird jede horizontale Leiste, jeder Umfangsschwellen und jede freiliegende Schraubenvertiefung zu einer Partikelauffangfläche und einer mikrobiellen Besiedlungsreservoir, das der automatischen Desinfektion widersteht.

Eine echte Reinraum-Durchbruchtürarchitektur eliminiert diese aerodynamischen und biologischen Verwundbarkeiten. Durch die Konstruktion von Türflügeln, Rahmen, Sichtfeldern und Wandanschlüssen zu einer kontinuierlichen ebenen Fläche gewährleisten Durchbruchsysteme unterbrochene laminare Luftströmungsmuster, verhindern Staubansammlungen und ermöglichen vollständigen Biozidkontakt bei routinemäßigen Oberflächendesinfektionen. Dieser umfassende Ingenieurstandard beschreibt die geometrischen Toleranzen, die Materialwissenschaft, die airtight Dichtungsmechanik, die Hardware-Verdecknung, die regulatorischen Klassifikationen und die Reinigungsvalidierungsprotokolle, die das Design industrieller Reinraumdurchbruchtüren bestimmen.

Die Reinigbarkeit ist das dritte, was man abwägt, wenn Auswahl einer Reinraumtür, und die Spülgeometrie ist der Weg, um sie zu gewinnen.

Reinraumm Türenstandards in verschiedenen ISO-Klassen

Reinraumklassifizierungen gemäß ISO 14644-1 und cGMP-regulatorischen Richtlinien legen das erforderliche Maß an Partikel- und mikrobieller Kontrolle über Herstellungsumgebungen hinweg fest. Da Türen physikalische Barrieren darstellen, die diese klassifizierten Zonen voneinander trennen, müssen ihr struktureller Entwurf, ihre Luftdichtheit und ihre Reinigbarkeit mit den Raumklassifizierungsschwellenwerten übereinstimmen.

In ISO-Klasse-5- (Grade A und Grade B) aseptischen Verarbeitungskernen, in denen sterile Injektionsmittel und offene Arzneimittelvials ausgesetzt sind, erreichen die Durchbruchdesign-Anforderungen ihr strengstes Niveau. In diesen Suiten müssen Türen vollständig doppelseitig durchbrochen sein, aus elektropoliertem 316L-Edelstahl gefertigt sein und eine zertifizierte EN 12426 Klasse-4-Luftdichtheit aufweisen. Das Vorhandensein jeglicher exponierter horizontaler Ablage, mechanischer Befestigungseinlassung oder unaufgearbeiteter Naht stellt eine sofortige Audit-Nichtkonformität dar. Luftströmungsgeschwindigkeiten in Grade A-Eindirektionszonen erreichen 0,45 Meter pro Sekunde, was bedeutet, dass jede Oberflächenunregelmäßigkeit Grenzschichtabtrennung und Turbulenzen erzeugt, die Produktschutz gefährdet.

In ISO-Klasse 6- und Klasse 7-Suiten, einschließlich Impfstoff-Formulierungsräumen und biologischen Vorbereitungssuiten, müssen Türsysteme Differenzdrücke von 15 bis 25 Pascal aufrechterhalten, während sie täglichen Abwischungen mit Chlor dioxide oder Peressigsäure standhalten. Einfachflush-Baugruppen, bei denen die Türebene bündig mit der inneren Reinraumwand ist und an der sekundären Korridorfläche eine kleine Laibung aufweist, bieten einen akzeptablen architektonischen Kompromiss, wenn Double-Flush-Rahmungen strukturell durch Säulen beeinträchtigt sind.

Für ISO-Klasse 8-Korridore und Ankleide-Luftschleusen priorisieren Türen mechanische Haltbarkeit und Stoßfestigkeit gegenüber Transportwagen und mobilen Behältern. Obwohl die Sauberkeitsanforderungen weniger anspruchsvoll sind als in Grade-A-Kernen, müssen Türen dennoch bündige Verglasung, Bodenabsenkdichtungen und glatte Satinoberflächen aufweisen, um Staubansammlung zu verhindern und eine schnelle Reinigung zwischen Schichten zu erleichtern.

Einrichtungsplaner müssen Flush-Türspezifikationen an vier verschiedene Reinraum-Betriebszonen anpassen:

• ISO 5 Sterile Füllkerne: Double-Flush elektropolierter 316L-Edelstahlflügel (Ra < 0,4 µm) mit verborgenen elektromagnetischen Scher Schlössern, bündiger Doppelverglasung und berührungsloser Infrarot-Aktuierung.
• ISO 6 Formulierungs- & Vorbereitungsräume: Double-Flush 304-Edelstahl oder massive HPL-Flügel mit bündigen Sichtfenstern, EN 12426 Klasse 4 Absenkdichtungen und magnetischer Verriegelungssynchronisation.
• ISO 7 Komponenten-Luftschleusen & Ankleidesuiten: Einfach- oder Double-Flush-Türen mit chemikalienbeständigen HPL- oder Satin-304-Edelstahloberflächen, automatischen mechanischen Absenkdichtungen und elektronischen Verzögerungstimer.
• ISO 8 Verpackungs- & Support-Korridore: Flush-Aluminium- oder Edelstahlrahmen mit hochbelastbaren Innenkernen, Trittblechen und bündigen Einsteckschließbeschlägen, die für häufigen Personendurchgang ausgelegt sind.

Null-Leisten-Geometrie und Fugenelimination

Null-Leisten-Geometrie ist der mechanische Standard, der die vollständige Beseitigung horizontaler Ablagen über Reinraum-Gebäudehüllen hinweg regiert. In einer Umgebung, in der Schwerkraft kontinuierlich schwebende Partikel zum Boden zieht, fungiert jede horizontale Oberfläche, die mehr als 1,0 mm Tiefe aufweist, als Partikelablage. Mit der Zeit sammelt sich angesiedelter Staub auf diesen Ablagen und bildet Biofilme, die regelmäßiges wischendes Putzen widerstehen.

Aerodynamische Modellierung zeigt, dass abwärts gerichtete Luftströmungen von Decken-HEPA-Filtern eine Grenzschichtablösung erfahren, wenn sie auf eine Oberflächenstufe treffen. Eine hervorstehende Leiste von nur 6 mm erzeugt einen lokalen Ablösebereich, der sich stromabwärts über eine Entfernung erstreckt, die etwa sechs- bis achtmal der Leistenhöhe entspricht. Innerhalb dieses Ablösebereichs sinken Luftgeschwindigkeiten auf nahezu Null, wodurch abgeschilferte Epidermiszellen und lebensfähige mikrobielle Sporen auf der Leiste absinken können, anstatt zu tiefen Absauggittern transportiert zu werden.

Um Null-Leisten-Standards durchzusetzen, muss die Verbindung zwischen Türkrahmen und dem modularen Reinraumwandpaneel vollständig glatt sein. Präzisionsbearbeitete Aluminium- oder Edelstahl-Unterrahmen-Profile nehmen 50-mm- oder 100-mm-Sandwich-Wandpaneele auf und integrieren eine rastende Passformverbindung. Der Rahmen-zu-Wand-Übergang umfasst eine 45-Grad-Fase oder eine durchgehende 15-mm-Radius-glatten Abdeckung. Diese Geometrie verhindert Staubansammlung und ermöglicht es Reinigungskratzern, ununterbrochen über die Fuge zu gleiten.

Reinraumingenieure verifizieren die Null-Leisten-Konformität durch Überprüfung dreier Strukturdetails:

• Abgeschrägte Kopfprofile: Der obere Türrahmen enthält ein integriertes 45-Grad-abgeschrägtes Kopfprofil oder montiert eng an begehbarer Deckenverkleidung, um Staubabscheidung aus vertikaler laminarer Strömung zu verhindern.
• Bodenlose Türöffnungen: Erhöhte Schwellen sind strikt untersagt; untere Türspalte werden ausschließlich durch verborgene mechanische Absenkdichtungen versiegelt, die sich nur beim Verriegeln einsetzen.
• Bündige Hardware-Befestigungen: Interne Montageclamps oder robotergestützte Durchgangsschweißungen ersetzen freiliegende Schrauben und präsentieren eine glatte Oberfläche, die mit einem einzigen Abwärtsdurchgang desinfiziert werden kann.

Die Erreichung dieser submillimeter-genauen bündigen Ausrichtung erfordert hochbelastbare dreidimensionale einstellbare verborgene Scharniere. Hochwertige Reinraumtüren verwenden verborgene Pivot-Scharniere, die aus massivem 304-Edelstahl gefertigt sind und mit unabhängigen mikro-metrischen Justierschrauben entlang der X-(horizontal ±3 mm), Y-(vertikal ±3 mm) und Z-(Tiefe ±1,5 mm)-Achsen ausgestattet sind. Installationsfachkräfte stellen diese Scharniere während der Inbetriebnahme ein, um eine exakte 2,5 mm-Perimeter-Spielbreite zu erreichen und jeglichen bündigen Schritt größer als 0,5 mm zwischen Türflügel- und Rahmenflächen zu eliminieren.

Feldverifikation der Null-Leisten-Bündelgeometrie verwendet präzisionsoptische Lasera Drahtgerade und digitale Tiefenmikrometer während der Anlage-Inbetriebnahme. Gemäß ISO 14644-4 Anhang C architektonischen Verifikationsprotokollen proben Inspektoren zwanzig Referenzpunkte entlang der Flügel-zu-Rahmen- und Rahmen-zu-Wand-Grenzen.

Edelstahl vs. High-Pressure-Laminate

Die Materialauswahl bestimmt, ob eine Reinraumtür ihre Oberflächenintegrität über Jahre intensiver chemischer Reinigung aufrechterhält. Hochleistungs-Reinraumtüren basieren primär auf zwei Materialsysten: austenitischer Edelstahl (AISI 304 und 316L) und massivkern-High-Pressure-Laminate (HPL).

Austenitischer Edelstahl gilt als Goldstandard für sterile Fertigung. Sorte 304 enthält 18 Prozent Chrom und 8 Prozent Nickel und bietet Standard-Korrosionsbeständigkeit für Reinräume und Ankleide-Luftschleusen. Sorte 316L fügt 2,0 bis 3,0 Prozent Molybdän hinzu und beschränkt den Kohlenstoffgehalt unter 0,03 Prozent, was die Pitting Resistance Equivalent Number (PREN) auf 25 anhebt. Dies ermöglicht es 316L-Baugruppen, täglichen Abwischungen mit konzentrierten sporiziden Wirkstoffen und automatischen vaporisierten Wasserstoffperoxid-(VHP)-Zyklen ohne Lochfraß zu widerstehen.

Hochdrucklaminat (HPL)-Türen für Reinräume verfügen über massive Verbundkernstrukturen, die mit dekorativen thermohärtenden Harzplatten verkleidet sind, die bei 10 MPa hydraulischem Druck und 150 °C ausgehärtet wurden. HPL bietet eine undurchlässige, kratzfeste Oberfläche mit Nullporosität. HPL-Panels widerstehen versehentlichen Stößen durch Wagen und sind unempfindlich gegenüber gängigen Krankenhausdesinfektionsmitteln, was eine attraktive, kostengünstige Lösung für ISO-7- und ISO-8-Suiten bietet.

Modulare Wandpaneel-Rahmenintegration

Im modernen Reinraumbau werden Trennwände aus modularen Sandwichpaneelen zusammengesetzt, die vorlackierte verzinkte Stahl- oder Aluminiumhaut über Aluminiumwaben- oder Steinwolle-Isolierung aufweisen. Die Integration spezialisierter Reinraumtüren in diese Leichtbau-Panelsysteme erfordert spezialisierte Umschließungs-Nebenrahmen-Profile.

Vor-Ort-Installationsteams führen ein präzises Vier-Schritte-Verfahren aus, um eine starre Koplanarität zu gewährleisten:

1. Modularen Sandwichausschnitt vorbereiten: Paneelöffnungen mit Lasertoleranzen (±1,0 mm) schneiden und interne strukturelle Aluminiumrohrverstärkung innerhalb der Paneelrandprofile einsetzen.
2. Zweiteiliges Umschließungs-Nebenrahmen installieren: Innen- und Außensektionen des extrudierten Aluminium- oder Edelstahlrahmens um den Paneelkern klemmen und interne verborgene Klemmbolzen anziehen.
3. Türrahmen lotrecht, waagerecht und rechtwinklig ausrichten: Optische Laserzielmarken verwenden, um Rahmendurchmesserbereiche innerhalb von 1,0 mm anzupassen, wodurch gleichmäßige Dichtungskompressionsabstände entlang des gesamten Umfangs gewährleistet werden.
4. Neutral härtenden sanitären Dichtstoff auftragen: Medizinisches, nicht ausgasendes Silikon in die haarfeine Fuge zwischen Rahmen und Paneel einspritzen und die Perle mit einem Werkzeug mit 6 mm konkavem Radius formen.

Dieser Vier-Schritte-Arbeitsablauf gewährleistet strukturelle Steifigkeit, die Türzyklus-Einschlägen standhält, ohne Dichtungsringe zu lockern oder zu reißen. Darüber hinaus variieren modulare Reinraumpaneele in der Dicke, typischerweise genormt auf 50 mm für Innentrennwände, 75 mm für feuerhemmende Barrieren und 100 mm für Rückluft-Schächte. Konstruierte Reinraum-Flush-Rahmen enthalten teleskopische zweiteilige Profile mit veränderlichen Tiefen-Halskanälen, die Paneelvariationen von plus oder minus 3 mm aufnehmen, während perfekt koplanare Übergänge auf der fertigen Raumansicht erhalten bleiben.

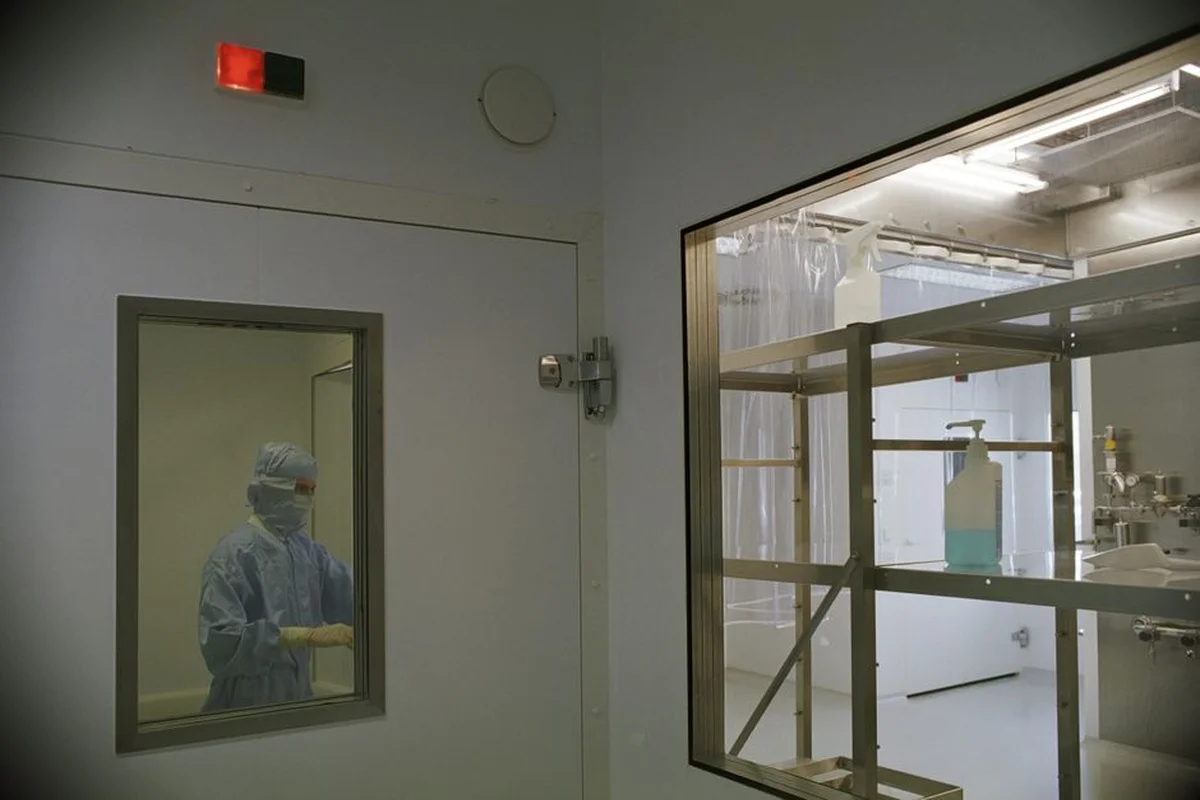

Flush-Sichtfenster und Doppelverglasung

Reinraumtüren müssen Sichtfenster integrieren, damit Personal die Raumsoperationen überwachen, die Bereitschaft der Prozesslinie bestätigen und die Belegung des Airlocks vor dem Öffnen der Türen verifizieren kann. Herkömmliche kommerzielle Sichtfensterrahmen schaffen jedoch staubsammelnde Ablagen und Dichtungsspalte.

Reinraum-Flush-Sichtfenster verfügen über spezialisierte Doppelverglasungsanordnungen, die drei strengen Standards entsprechen:

• Doppelseitige koplanare Verglasung: Zwei 6-mm-Scheiben aus gehärtetem Sicherheitsglas werden bündig mit beiden Türseiten montiert und mit strukturellem elastischem Silikon ohne äußere Metallblenden verklebt.
• Hermetische gasbefüllte Zwischenraumkammer: Der interne Luftraum zwischen den Glasflächen wird evakuiert, mit trockenem Argongas gefüllt und mit kontinuierlichen Butylbarrieren versiegelt, um innere Kondensation zu verhindern.
• Integriertes Molekularsieb-Trockenmittel: Verborgene umlaufende Aluminium-Abstandshalterkanäle enthalten Molekularsieb-Trockenmittel, die Restfeuchtigkeit während Waschdowns und VHP-Temperaturschwankungen absorbieren.

Doppelverglaste Flush-Sichtfenstereinheiten bieten optische Klarheit, akustische Isolierung bis zu 36 dB und kontinuierliche koplanare Oberflächen, die Reinigungsbedienpersonal in einer einzigen vertikalen Bewegung abwischen können. In pharmazeutischen Suiten, die lichtempfindliche Onkologie-Medikamente oder photosensible Reagenzien verarbeiten, können Flush-Sichtfenster bernsteinfarbene PVB-Zwischenschichtfolien integrieren, die ultraviolette Wellenlängen unter 520 Nanometern blockieren und gleichzeitig volle visuelle Inspektionstransparenz beibehalten.

Verborgene Tropfsiegel und Umfangsdichtungen

Luftdichte Umfangsdichtung ist unerlässlich, um Druckkaskaden aufrechtzuerhalten und unbehandelte Luftumgehung zu verhindern. Reinraum-Flush-Schwingtüren kombinieren durchgehende dreiseitige Rahmendichtung mit einem automatischen mechanischen Bodentropfsiegel.

Umfangsdichtungs-Dynamik funktioniert über drei ingenieurmäßige Schnittstellen:

• Extrudierte medizinische Silikondichtungen: Geschlossenzellige Silikonprofile, die in versenkte Rahmenkanäle eingepasst werden, behalten elastische Erholung über Temperaturzyklen bei und widerstehen Abbau durch sporizide Chemikalien.
• Automatische mechanische Absenkschottleiste: Ein interner Betätigungsstift greift während der letzten 10 mm des Türschließens in den Rahmenpfosten und drückt eine Silikon-Schottleiste nach unten, um eine Dichtung gegen den Boden herzustellen.
• Eingezogener Schwungfreiraum: Während der Flügelrotation zieht sich die Absenkdichtung 8 mm nach oben in den unteren Türrahmen zurück und verhindert so ein Schleppen der Dichtung über Epoxid- oder Terrazzobodenbelägen.

Die Physik der Betätigung der Absenkdichtung muss die Abwärtsdichtkraft mit dem Schließmoment abwägen. Eine unterdimensionierte interne Feder komprimiert die untere Silikonklinge nicht vollständig gegen Bodenunregelmäßigkeiten und hinterlässt Mikrospalte, die Luft durchlassen. Umgekehrt erhöht ein übermäßig steifer Betätigungsmechanismus den Widerstand des Türschließers und verhindert, dass sich die Tür bei Druckabfall im Luftschleusenbereich vollständig verschließt. Hochleistungs-Absenkdichtungen für Reinräume verfügen über interne Scherengetriebe mit Doppelfeder, die progressive Abwärtskraft von über 25 Newton pro Laufmeter erzeugen und die DIN 18095-Normen für Rauchausbreitungsschutz erfüllen, ohne die geschmeidige Türschließung zu behindern.

Reinigungsmittelbeständigkeit und Oberflächenhaltbarkeit

Aseptische Reinräume unterliegen intensiven Reinigungsprotokollen mit täglichen chemischen Abwischverfahren und periodischer automatisierter Bio-Entkeimung. Reinraumtüren müssen kontinuierlicher Exposition gegenüber aggressiven Sporiciden standhalten, ohne Angriffsstellen, Verfärbung oder Versprödung der Dichtungen.

Türen, die für cGMP-pharmazeutischen Service spezifiziert sind, müssen vier gängige industrielle Dekontaminationsregime standhalten:

• Sporizide Peressigsäure-Lösungen: Formulierungen, die Wasserstoffperoxid und Peressigsäure enthalten, die Leichtmetall und grundlackierte Oberflächen schnell korrodieren.
• Natriumhypochlorit-Bleichmittel: Aktivchlor-Lösungen (5.000 ppm), die für die virale Desinfektion eingesetzt werden und hohem PREN 316L-Edelstahl erfordern, um lokalen Lochfraß zu verhindern.
• Quartäre Ammoniumverbindungen: Standard-Oberflächenbiozide, die in Grade C- und D-Unterstützungsräumen verwendet werden und nicht-poröse HPL- oder 304-Edelstahl-Oberflächen erfordern.
• Automatisiertes vaporisiertes Wasserstoffperoxid (VHP): Gasphasen-Sterilisationszyklen mit einer Konzentration von 1.200 ppm, die VHP-beständige Fluorsilikon-Perimeterdichtungen erfordern.

Die werkseitige Chemikalienbeständigkeitszertifizierung bestätigt, dass Türbaugruppen 1.000 Stunden kontinuierlicher Biozid-Exposition gemäß ASTM D543-Tauchprüfung ohne Oberflächenmikrorisse, Glanzverlust oder Dichtungsabbau durchlaufen.

Fünf häufige Einbaufehler bei Reinraum-Ebene-Türen

Selbst Premium-Reinraum-Ebene türen bestehen regulatorische Audits nicht, wenn Installationsdetails während der Facility Errichtung vernachlässigt werden. Reinraum-Contractor sollten fünf häufige Installationsfallen vermeiden:

• Unterlassung interner Rohrbewehrung: Das Aufspannen schwerer Edelstahlrahmen auf Sandwichplatten ohne stählernes Sub-Gerüst führt zu Rahmenverwindung und Verriegelungsfehlpassung.
• Missachtung von Bodenfall-Toleranzen: Das Nicht-Nivellieren von fertigen Bodenbeschichtungen gemäß DIN 18202 führt dazu, dass untere Absenkdichtungen blockieren oder offene Luftspalte über Bodenabflüssen hinterlassen.
• Verwendung saurer Essigsäure-Härtungsfugenmasse: Standard-Hardware-Silikon gibt Essigsäuredämpfe ab, die elektronische Sensoren und Reinraum-Luftfilter angreifen. Spezifizieren Sie ausschließlich neutral härtende Dichtstoffe.
• Überdrehen von verborgenen Scharnierschrauben: Das Beschädigen der internen Befestigungsgewinde beim Scharnier während der Montage vor Ort führt dazu, dass die Türblätter aus der Ebenflächenausrichtung herausrutschen.
• Fehlausrichten der Glasperlen im Sichtfeldpanel: Unzureichendes Abdichten der perimeterseitigen Verglasungskanäle ermöglicht Feuchtigkeitsintrusion während der Reinigungszyklen und beschlägt den Innenraum dauerhaft.

Um diese kostspieligen Installationsfehler zu vermeiden, sollten Inbetriebnahmeteams eine formale mechanische Inspektionsliste nach dem Aufbau der Wandpaneele durchführen:

1. Laser-basierte Ebenfläch-Schrittprüfung: Führen Sie eine digitale Messuhrensonde entlang aller Rahmen-zu-Flügel- und Rahmen-zu-Wand-Übergänge in 150-mm-Abständen und verifizieren Sie, dass die Stufenhöhe 0,5 mm nicht überschreitet.
2. Überprüfung des Dichtungs-Kompressionsverhältnisses am Umfang: Messen Sie die Dichtungsverpressung mit einem Fühllehrensatz, um eine durchgehende Kompression von 25 bis 35 Prozent entlang aller drei Anschlagflächen sicherzustellen.
3. Kalibrierung des Hubwegs des Bodendichtungsaktuators: Justieren Sie die seitenständige Betätigungsmutter, sodass die untere Silikonschneide bei letztem Schluss des Riegels exakt 3 mm gegen den Epoxidboden komprimiert wird.
4. Freiraumprüfung des Türschwungs: Öffnen Sie die Tür über ihren kompletten 90-Grad-Bogen und überprüfen Sie den Bodenabstand mit einem 5-mm-Lehrenblock, um das Fehlen von Bodenabschürfungen an Hochstellen zu verifizieren.
5. Luftdichte Rauchfadenprüfung: Lenken Sie reaktionsträges Theatersmoke entlang aller Umfangsfugen bei einem Überdruck von 50 Pa und bestätigen Sie das Fehlen von Luftumgehungströmen.

Die Dokumentation dieser mechanischen Prüfschritte in der Anlagenvalidierungsdatei liefert konkrete Konformitätsnachweise und stellt sicher, dass Reinraumschleusentüren die europäischen Annex-1- und FDA-aseptischen Qualifikationsaudits ohne Verzögerung bestehen.
