Выбор правильных размеров для промышленных ворот требует расчёта конструктивной ширины грубого проёма,ths, уменьшение чистого прохода, геометрию высоты над рельсом, и габаритные контуры проезда транспортных средств. Неправильный расчёт размеров дверного проёма ведёт к дорогостоящим структурным доработкам на месте, повреждению мачт погрузчиков и хроническим отказам уплотнителей от погодных условий.
Содержание
- Черновой проем против чистого проема: Ключевое различие в размерах
- Пошаговое определение размеров: ширина, высота и вертикальность
- Расчеты верхнего пространства для различных профилей секционных и роликовых направляющих
- Требования к боковому и заднему пространству для приводов и направляющих
- Зоны зазоров для транспортных средств и оборудования для перемещения материалов
- Стандарты размеров доковых зон для коммерческой логистики и автопарков
- Избегание распространенных ошибок при подборе размеров: осадка здания и вторжение препятствий
- Запрос на архитектурный обзор размеров и дверных зазоров
Основываясь на полевом опыте нашей инженерной команды при вводе в эксплуатацию коммерческих подъёмных ворот и скоростных барьеров на производственных предприятиях и логистических распределительных центрах, точный расчёт размеров проёма требует методичного обследования каркаса. Мы составили это подробное архитектурное руководство по расчёту размеров, чтобы помочь планировщикам помещений и генеральным подрядчикам выполнить точный расчёт свободных проёмов и профилей направляющих перед заказом промышленных воротных систем.
Размер — один из множества факторов; более полная картина помещения складывается при выборе промышленных дверных систем для вашего помещения.
Черновой проем против чистого проема: Ключевое различие в размерах
Частая ошибка при закупке коммерческих дверей — путаница между размерами чернового проема конструкции и чистыми габаритами прохода.

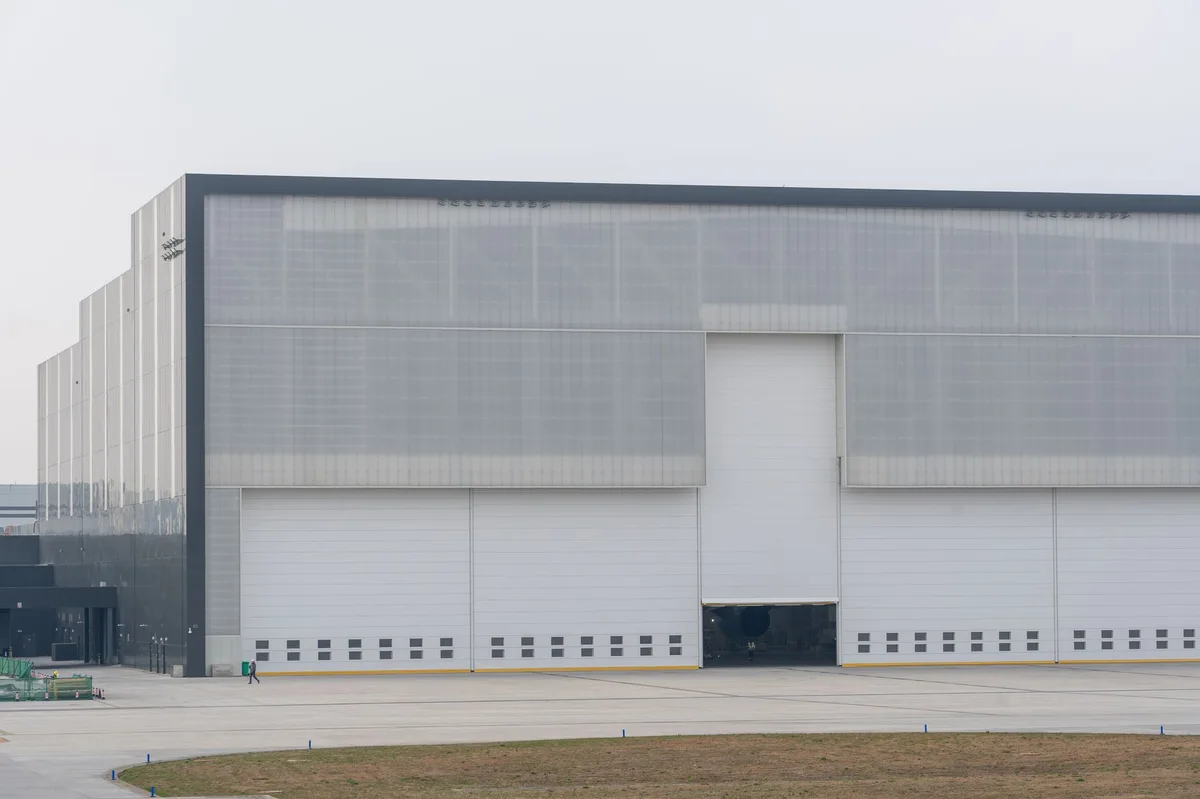

Определение размеров готового чернового проема (FRO) и конструкционных допусков
Готовый черновой проем (FRO) представляет собой внутренние размеры дверной рамы конструкции после установки всех стальных обшивок косяков, деревянной обвязки или сборных бетонных перемычек. Коммерческие секционные и рулонные стальные двери изготавливаются в точном соответствии с размерами готового чернового проема. Конструкционные косяки должны быть прямыми, горизонтальными и вертикальными в пределах отраслевого допуска 1/8 дюйма по общей ширине и высоте дверного проема.
Расчет уменьшения чистого прохода из-за направляющих, шпонок и кронштейнов
После установки промышленной двери полезный чистый проем неизбежно меньше, чем конструкционный черновой проем. Вертикальные каналы направляющих и кронштейны уплотнений уменьшают чистую ширину проема на 2–4 дюйма. Аналогично, нижние шпонки панели и петли полотна уменьшают чистый вертикальный просвет на 1–3 дюйма, когда дверь находится в полностью открытом положении. Специалисты по техническим заданиям должны учитывать это уменьшение при выборе размеров дверей для высокого погрузочно-разгрузочного оборудования.
Почему заказ по чистому проему без учета обвязки приводит к сбою при установке
Заказ двери с использованием требуемых габаритов проема для транспортных средств без учета конструкционных допусков для монтажа приводит к серьезным сбоям при установке. Если дверь изготовлена меньше, чем конструкционный черновой проем, вертикальные кронштейны направляющих не могут быть надежно закреплены на несущих косяках стен. Выбор размеров всегда должен начинаться с определения требуемого просвета для транспортных средств, добавления припусков на заступание направляющих и установления истинного готового чернового проема.
Пошаговое определение размеров: ширина, высота и вертикальность
Для точных измерений на месте необходимо зафиксировать три отдельные точки данных по ширине и высоте, чтобы выявить нерегулярности несущей конструкции.
Проверка ширины по трем точкам: верх, середина и уровень пола
Измерьте горизонтальную ширину между внутренними поверхностями косяков в трех местах: у пола, посередине и в верхней перемычке. Зафиксируйте наименьший из трех размеров в качестве базовой ширины чернового проема. Значительные вариации ширины указывают на изогнутые косяки, требующие укладки регулировочных прокладок перед креплением вертикальных направляющих.
Проверка высоты по трем точкам: левый косяк, центр и правый косяк
Измерьте вертикальную высоту от готового бетонного пола до нижней стороны несущей перемычки в трех точках: левый косяк, центральная линия проема и правый косяк. Зафиксируйте наименьшее измерение в качестве высоты чернового проема. Необходимо выявить наклон пола через порог дверного проема, чтобы обеспечить надлежащее сжатие нижнего уплотнителя.
Оценка уровня пола и вертикальности косяков конструкции (в пределах допуска 1/8 дюйма)
Технический информационный лист DASMA 161 устанавливает точные допуски на несущие конструкции для коммерческих подъемных проемов. Косяки из конструкционной стали и деревянного каркаса должны сохранять квадратные диагональные размеры в пределах 1/4 дюйма по противоположным углам. Чрезмерное отклонение диагоналей выводит из строя вертикальные направляющие сборки, вызывая заклинивание роликов направляющих и значительно увеличивая потребление тока мотором привода.
Установите точный лазерный уровень на бетонную плиту пола между дверными косяками. Если пол имеет наклон более 1/2 дюйма из стороны в сторону, укажите использование нижнего уплотнителя для неровного пола или нижней панели с подрезкой по месту. Убедитесь, что вертикальные боковые косяки выставлены вертикально, чтобы предотвратить заклинивание роликов направляющих во время высокоскоростных рабочих циклов.
Расчеты верхнего пространства для различных профилей секционных и роликовых направляющих
Верхнее пространство определяет свободное вертикальное пространство, доступное между дверной перемычкой и самым низким потолочным препятствием.
Расчет верхнего пространства для стандартной секционной направляющей (от 12 до 16 дюймов)
Стандартные секционные направляющие маршрутизируют дверные панели горизонтально в помещение непосредственно над перемычкой. Стандартные коммерческие системы требуют от 12 до 16 дюймов верхнего пространства для узлов торсионных пружин и радиусных изгибов направляющих. При наличии ограниченного пространства над проемом (менее 12 дюймов) двухрельсовое оборудование для низких потолков может работать в пространствах до 7–9 дюймов.

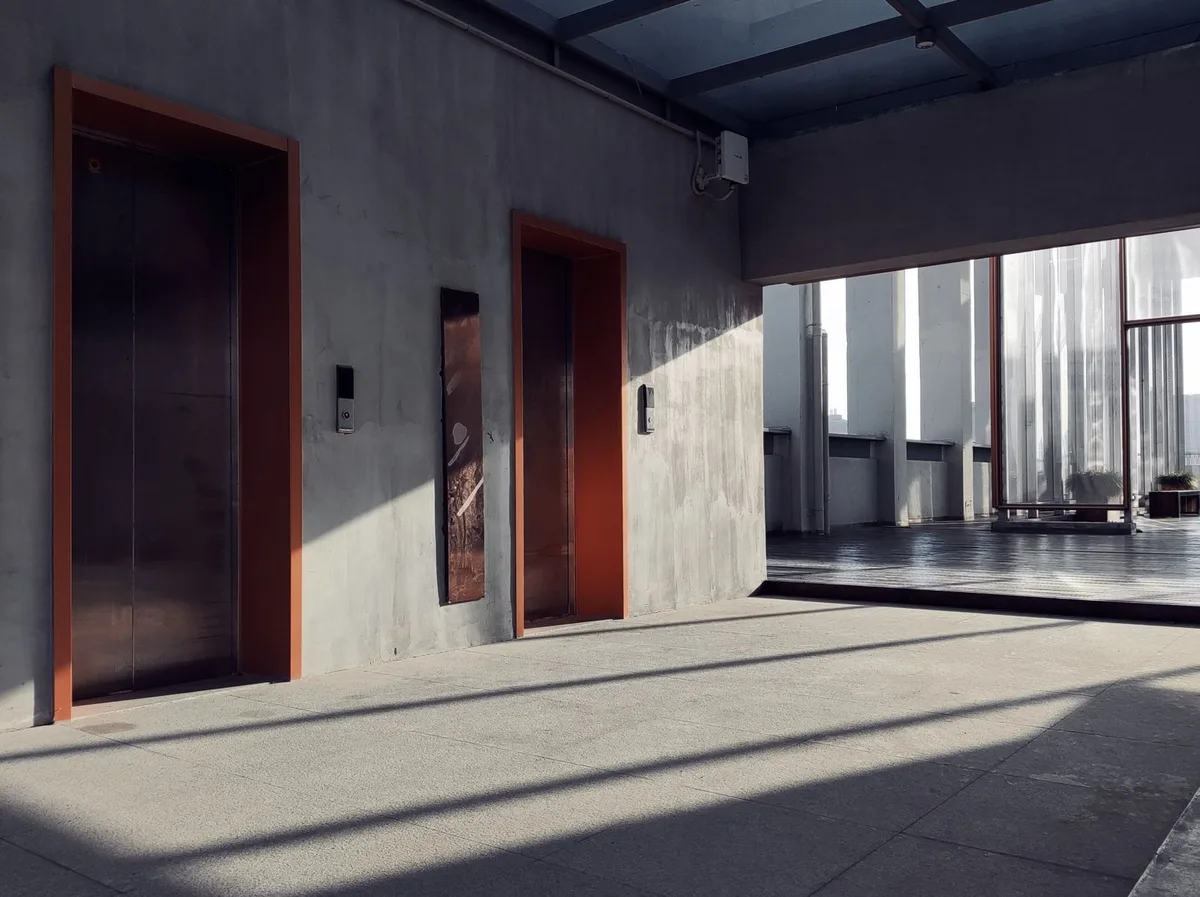

Геометрия высокоподъемной направляющей: совпадение с линией крыши для максимизации вертикальной укладки
Конфигурации путей с высоким подъемом направляют полотна дверей прямо вверх по внутренней стене перед тем, как изогнуться под потолком. Высота притолоки для высокого подъема равна расстоянию удлинения высокого подъема плюс 12 дюймов. Использование путей высокого подъема максимизирует вертикальное пространство у стены, удерживая горизонтальные направляющие в стороне от зон работы погрузчиков и высотного стеллажного хранения.

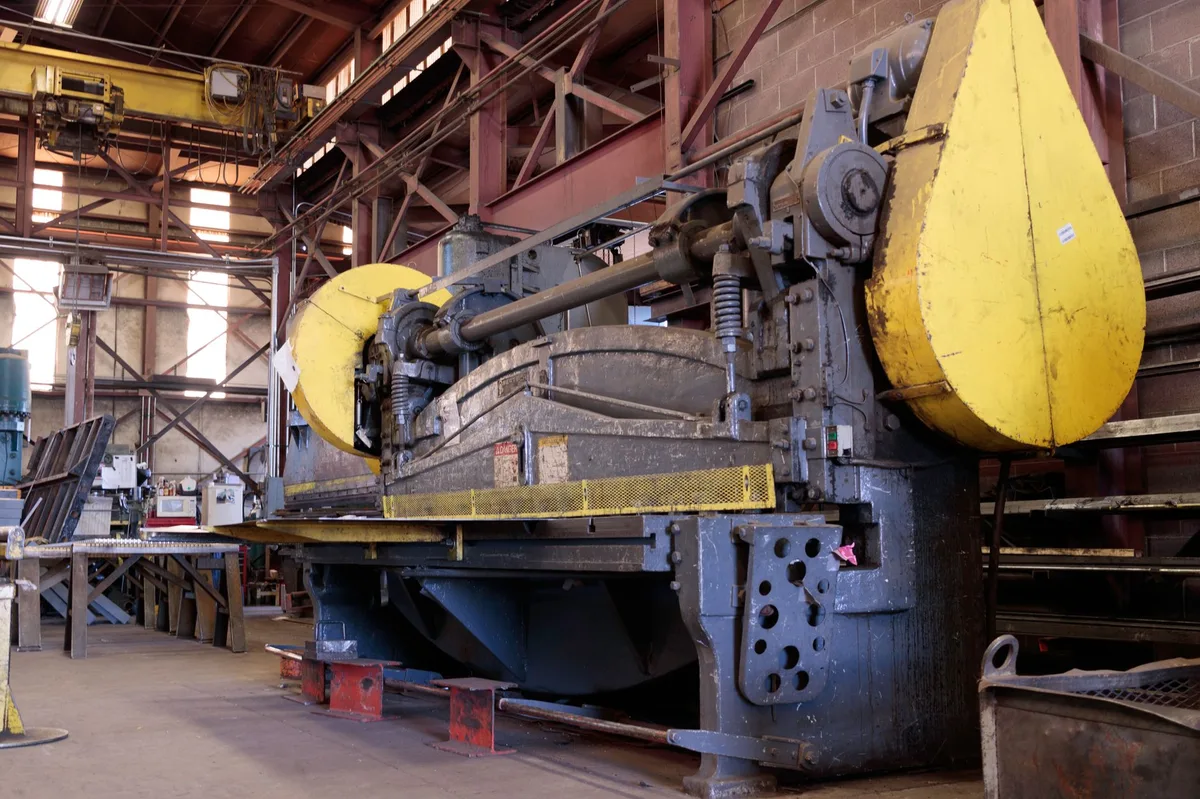

Полный вертикальный подъем и зазор для наматывающего барабана рулонной стальной двери (Нулевое проникновение в потолок)
Пути секционных дверей с полным вертикальным подъемом движутся прямо вверх по стене без какого-либо горизонтального проникновения в потолок, требуя высоты притолоки, равной высоте дверного проема плюс 12 дюймов. Когда пространство на стене ограничено, рулонные стальные двери требуют всего от 18 до 24 дюймов зазора непосредственно над притолокой, сворачиваясь в компактный навесной барабан.
| Профиль пути / двери | Минимально необходимая высота притолоки | Требуемый боковой зазор на каждую косяку | Глубина проникновения в потолок | Рекомендуемый архитектурный сценарий |
|---|---|---|---|---|
| Секционная дверь стандартного подъема | 12 – 16 дюймов | 4.5 – 6.0 дюймов | Высота двери + 18 дюймов | Помещения с низкими потолками, стандартные погрузочные доки |
| Секционная дверь высокого подъема | Высокий подъем + 12 дюймов | 4.5 – 6.0 дюймов | Высота двери – Высокий подъем + 18″ | Склады с высотой потолков от 16 до 24 футов |
| Секционные с полным вертикальным подъемом | Высота двери + 12 дюймов | 4.5 – 6.0 дюймов | Нулевое горизонтальное вторжение | Высотные склады, зоны погрузчиков |
| Барабан для стальной ленты | 18 – 24 дюйма (над проемом) | 6.0 – 8.5 дюймов | Нулевое горизонтальное вторжение | Объекты с мостовыми кранами и верхними трубопроводами |
| Быстрооткрывающаяся тканевая рулонная дверь | 16 – 22 дюйма (над проемом) | 5.0 – 7.0 дюймов | Нулевое горизонтальное вторжение | Коридоры с интенсивным движением, чистые помещения |
Требования к боковому и заднему пространству для приводов и направляющих
Помимо высоты, подрядчики должны рассчитать боковые зазоры и глубину заднего пространства.
Расчет бокового пространства для ручного подъема, цепной тали и вальных двигателей
Боковое пространство — это свободное пространство на стене рядом с дверным проемом. Ручные подъемные секционные двери требуют 4,5–6 дюймов с каждой стороны. Ручные приводы с цепной талью требуют 6–8,5 дюймов бокового зазора. Коммерческие боковые вальные электроприводы требуют 8–15 дюймов свободного пространства на стене для размещения приводных валов и шкафов управления.
Формулы глубины заднего пространства: учет горизонтальных направляющих и тяг
Заднее пространство определяет свободное пространство на потолке для открытых секционных дверей. Стандартные направляющие требуют глубину заднего пространства, равную высоте двери плюс 18 дюймов. При установке потолочных тельных приводов с центральным креплением добавьте дополнительные 36–48 дюймов заднего пространства для размещения моторной рамы и рельсовой сборки тяги.
Поддержка необходимых зазоров для спринклеров, освещения и воздуховодов HVAC
Механические системы здания часто вторгаются в зону размещения направляющих дверей. Инженеры-конструкторы должны проверять потолочное пространство, чтобы убедиться, что линии направляющих не мешают верхним ответвлениям пожарных спринклеров, промышленным светодиодным светильникам, газовым инфракрасным обогревателям или стропильным фермам крыши.
Зоны зазоров для транспортных средств и оборудования для перемещения материалов
Размеры дверного проема должны учитывать физические габариты и динамические рабочие движения вашего парка техники для перемещения материалов.

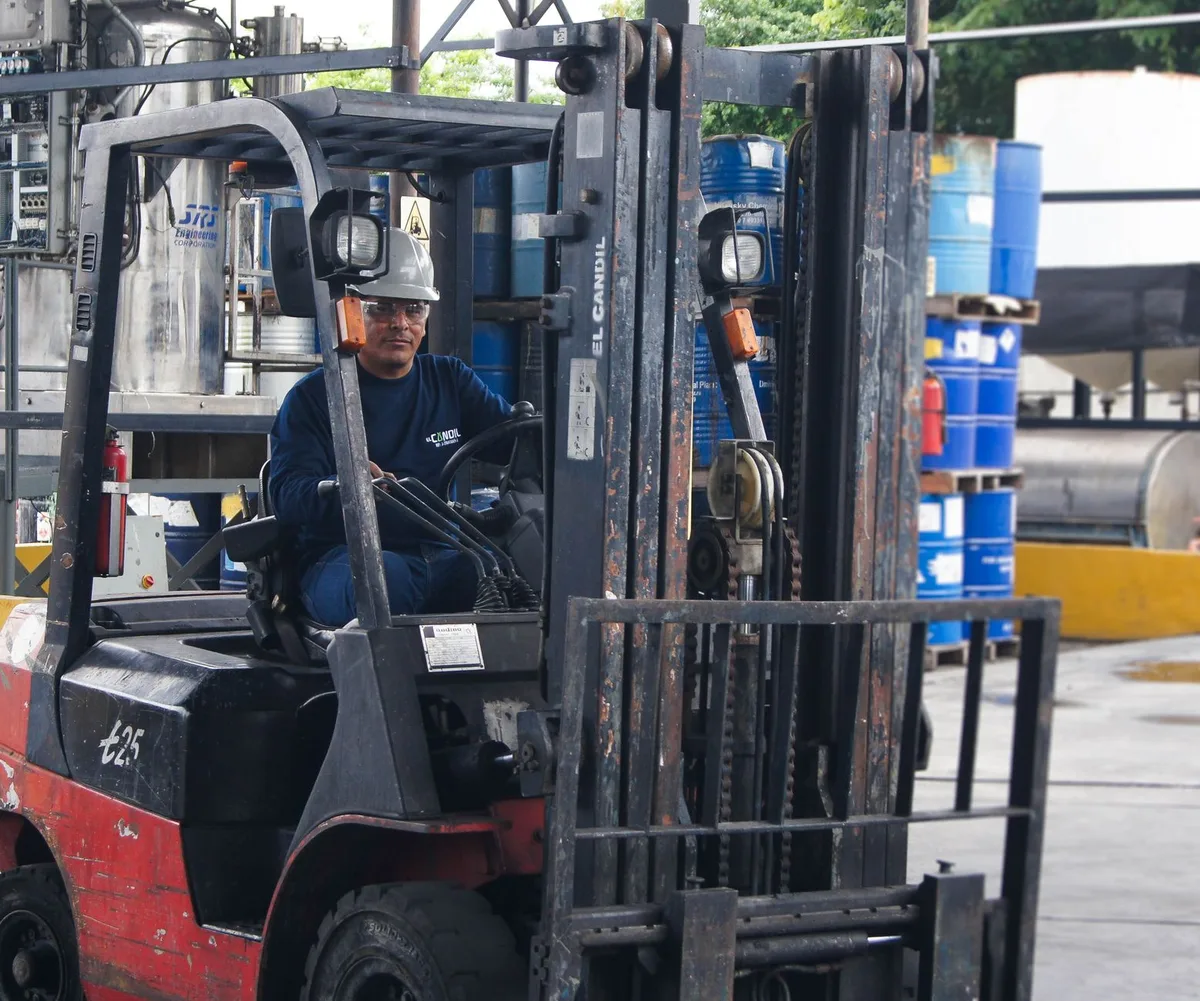

Высота мачты вилочного погрузчика и запасы безопасности при разгрузке (минимум 12–24 дюйма)
Высота промышленного дверного проема должна с запасом превышать общую высоту сложенной мачты работающего вилочного погрузчика. Всегда добавляйте запас безопасности 12–24 дюйма над самой высокой точкой мачты, чтобы компенсировать вертикальные колебания транспортного средства при движении по доклевеллерам и переходным рампам.
Зоны зазоров для паллетных грузов и боковые предохранительные отступы
Стандартные промышленные паллеты имеют размеры 40 на 48 дюймов, но нестандартные или широкие грузы часто выступают за края паллеты. Ширина дверного проема должна обеспечивать не менее 24–36 дюймов общего горизонтального зазора за пределами самого широкого паллетного груза, чтобы предотвратить повреждение вертикальных направляющих при боковых ударах.
Протоколы буферных зон для мостовых кранов и навигации АГС
Автоматическиеguided vehicles (AGVs) и автономные мобильные роботы требуют точных отступов для навигации через дверные проемы. Коридоры для АГС требуют не менее 18 дюймов бокового зазора с обеих сторон от пути движения, чтобы предотвратить срабатывание экстренной оптической остановки из-за близости дверной коробки.
| Тип транспортного средства для перемещения материалов | Типичная ширина / высота транспортного средства | Минимальная рекомендуемая ширина дверного проема | Минимальная рекомендуемая высота дверного проема |
|---|---|---|---|
| Стандартный вилочный погрузчик с противовесом | Ширина 42″ / Сложенная мачта 88″ | 8’0″ (96 дюймов) | 9’0″ (108 дюймов) |
| Штабелер большой высоты подъема / Ротационный погрузчик | Ширина 48″ / Сложенная мачта 114″ | 9’0″ (108 дюймов) | 11’0″ (132 дюйма) |
| Рохля с широкой грузовой нагрузкой | Свес шириной 54″ / Высота 48″ | 8’0″ (96 дюймов) | 7’0″ (84 дюйма) |
| Магистральный полуприцеп | Ширина 102″ / Высота прицепа 13’6″ | 9’0″ to 10’0″ (Дверь доков) | 9’0″ to 10’0″ (Высота доков 48″) |
| Автономный мобильный робот (AGV) | Ширина 36″ / Высота груза 60″ | 7’0″ (84 дюйма) | 8’0″ (96 дюймов) |
Стандарты размеров доковых зон для коммерческой логистики и автопарков
Логистические объекты должны иметь док-двери соответствующих размеров для бесперебойной работы с коммерческими автопарками полуприцепов.
Стандартные размеры док-дверей: 8’x8’ против 8’x9’ против 9’x10’
Исторически в доковых зонах часто использовались проемы шириной 8 футов и высотой 8 футов. Современные логистические объекты стандартизируют дверные проемы шириной 9 футов и высотой 10 футов. Ширина 9 футов обеспечивает достаточный допуск для выравнивания при подаче прицепов, а высота 10 футов позволяет загружать в высокие прицепы напольными погрузчиками полной высоты.

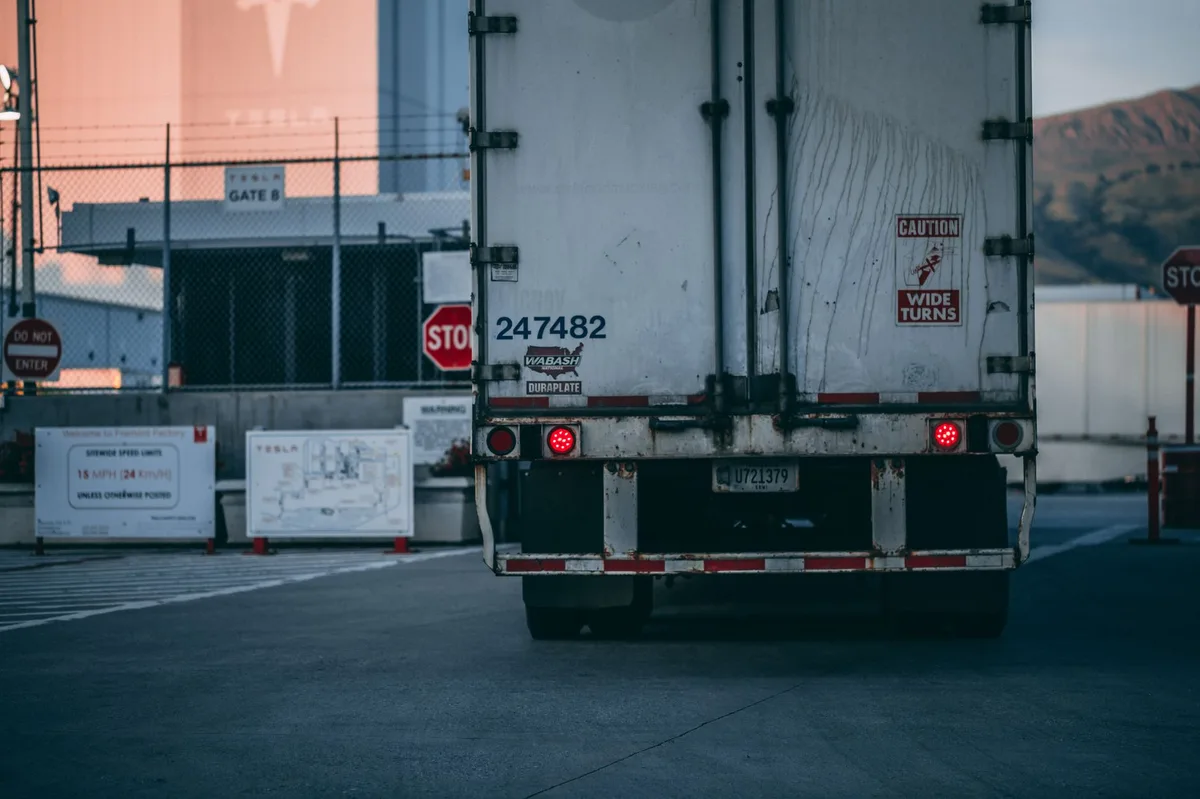

Вмещение магистральных и рефрижераторных прицепов шириной 102 дюйма
Стандартные коммерческие фургоны и рефрижераторные прицепы имеют наружную ширину 102 дюйма (8’6″). Установка 8-футовых грузовых дверей ограничивает доступ вилочного погрузчика к задним углам прицепа, что приводит к застреванию паллет и разрыву уплотнений. Указание грузовых дверей шириной 9’0″ или 9’6″ обеспечивает полный доступ к всей внутренней ширине прицепа.
Интеграция док-левеллеров и зазоры для входа платформы
Гидравлические и механические док-левеллеры требуют определенных зазоров по косоуру платформы при обслуживании прицепов. Когда кузов прицепа находится выше или ниже номинальной высоты докa в 48 дюймов, платформа док-левеллера выдвигается под углом. Указание высоты дверного проема 10 футов гарантирует, что платформа док-левеллера и мачта погрузчика сохраняют не менее 8 дюймов вертикального рабочего зазора при экстремальных углах погрузки.
Высота дверного проема должна учитывать рабочие углы док-левеллеров. При обслуживании низкорамных контейнерных шасси или высокорамных рефрижераторных прицепов пандусы док-левеллеров наклоняются вверх или вниз, создавая требования к угловым зазорам, которые требуют достаточной вертикальной высоты дверного проема.
Избегание распространенных ошибок при подборе размеров: осадка здания и вторжение препятствий
Предвидение структурных движений и дополнений после строительства защищает дверные системы от эксплуатационного заклинивания.
Учет будущих уклонов бетонного пола и дренажных лотков
Полы промышленных объектов часто включают дренажные уклоны в зонах мойки или погрузки. Указание жесткой двери с плоским дном через наклонный порог создает большие щели и инфильтрацию сквозняков. Убедитесь, что профили нижних панелей соответствуют контурам пола с использованием тяжелых сжимаемых астрогалов из EPDM.
Предотвращение заклинивания роликов направляющих, вызванного прогибом конструкции
Тяжелые нагрузки на крышу склада от снега или оборудования HVAC могут вызвать прогиб стропильных ферм, сжимая дверные перемычки вниз. Подбор направляющего оборудования с компенсацией вертикального прогиба 1/2 дюйма предотвращает плотное заклинивание дверных панелей внутри направляющих при тяжелых сезонных нагрузках на здание.
Часто задаваемые вопросы о подборе размеров промышленных дверей
В чём разница между проёмом вчерне и чистым проёмом?
Чистовый проем — это внутренний размер конструктивной рамы. Рабочий проем — это полезное пространство прохода после установки направляющих и уплотнений; обычно он на 2–4 дюйма уже и на 1–2 дюйма короче.
Какой размер промышленных ворот мне нужен для стандартного движения погрузчиков?
Для стандартных вилочных погрузчиков с противовесом укажите дверные проемы шириной не менее 8 футов и высотой 9 футов. Для погрузчиков с большой высотой подъема размеры проемов должны составлять 9 или 10 футов в ширину и от 11 до 12 футов в высоту.
Какой необходимый запас пространства над проёмом для промышленной секционной подъёмной двери?
Секционные подъемные двери стандартного типа требуют 12–16 дюймов пространства над проемом. Направляющие высокого подъема требуют пространство над проемом, равное высоте подъема плюс 12 дюймов. Оборудование для малых пространств работает в диапазоне 7–9 дюймов.
Каковы стандартные размеры грузовых дверей для полуприцепов?
Современные грузовые доки стандартизированы на двери шириной 9 футов и высотой 10 футов. Это позволяет использовать 102-дюймовые коммерческие прицепы и обеспечивает погрузчикам полный доступ к паллетам.
Какое количество бокового пространства требуется для коммерческого оператора с карданным валом?
Боковые электроприводы с карданным валом требуют 8–15 дюймов свободного пространства на стене по стороне привода для размещения моторного корпуса, ведущей звездочки и электрошкафа.
