Высокоскоростные тканевые складные двери устанавливают инженерный стандарт тяжелого класса для крупных наружных проемов, зон сильных ветров и агрессивных промышленных сред. В отличие от стандартных рулонных дверей, которые наматывают гибкую ткань на компактный вал над проемом, складные подъемно-складные двери поднимают тяжелые панели из ПВХ вертикально с помощью высокопрочных подъемных ремней, складывая горизонтальные секции ткани гармошкой над притолокой двери. Понимание ключевых промышленных приложений гарантирует, что спецификаторы объектов внедрят оптимальную архитектуру дверей.
Содержание
- Логистические хабы и грузовые распределительные терминалы
- Портовые сооружения и промышленные объекты в прибрежных зонах с высокими ветровыми нагрузками
- Тяжёлое машиностроение, литейные цеха и перерабатывающие предприятия
- Авиационные ангары и доки для сверхгабаритного оборудования
- Предприятия сельскохозяйственного хранения навалом и объекты жизнеобеспечения
- Многоремённый подъём и усиление ветровых рёбер жёсткости
- Отраслевое применение скоростных складных дверей и матрица производительности
- Выберите тяжёлые секционные двери для вашего объекта
Основываясь на полевом опыте нашей инженерной команды по вводу в эксплуатацию тяжелых складных дверей в интермодальных логистических узлах, морских судоверфях и тяжелых металлургических заводах, правильный подбор применения предотвращает хроническое выдувание ветром и усталостные разрушения конструкции. Мы составили это всеобъемлющее инженерное руководство и матрицу пригодности объекта, чтобы подробно описать, где высокоскоростные складные двери обеспечивают максимальную эксплуатационную надежность.

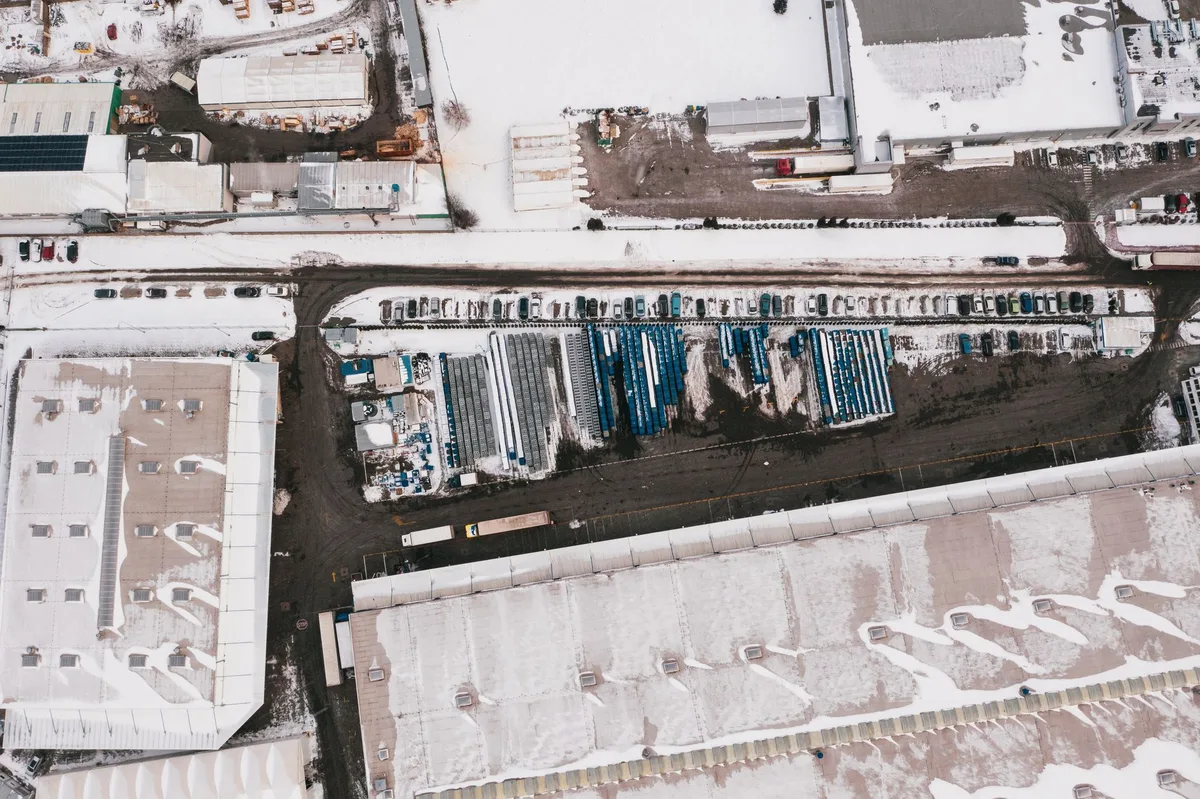

Логистические хабы и грузовые распределительные терминалы
Современные грузораспределительные центры с высокой пропускной способностью работают круглосуточно, что требует быстрого открывания-закрывания дверного проёма и надёжной изоляции внутреннего пространства.
Непрерывная высокочастотная пропускная способность в кросс-докинговых грузовых терминалах
Интермодальные кросс-докинговые сооружения циклически открывают наружные порталы сотни раз в сутки при обмене грузами между полуприцепами и дворными тягачами. Складные двери открываются со скоростью до 48 дюймов в секунду (1,2 м/с), сводя к минимуму время ожидания транспортных средств при сохранении стабильной скорости перемещения материалов в пиковые смены погрузки.
Обеспечение въезда и выезда для высокопроизводительных погрузчиков и дворных тягачей
Наружные дверные проемы с интенсивным движением погрузчиков требуют широких, свободных зон перемещения. Складные двери обеспечивают чистые проемы шириной до 10 метров без промежуточных опорных стоек, позволяя широким паллетным грузам и двустороннему движению погрузчиков проходить одновременно без риска столкновения.
Быстрое локализация среды и сохранение ресурсов HVAC на огромных складах
Огромные логистические склады потребляют огромное количество электроэнергии на отопление помещений и контроль климата. Быстрое автоматическое время цикла снижает общую продолжительность открытия дверного проема до 65% по сравнению с обычными секционными дверями, значительно снижая коммунальные расходы на HVAC на крупных промышленных складах.

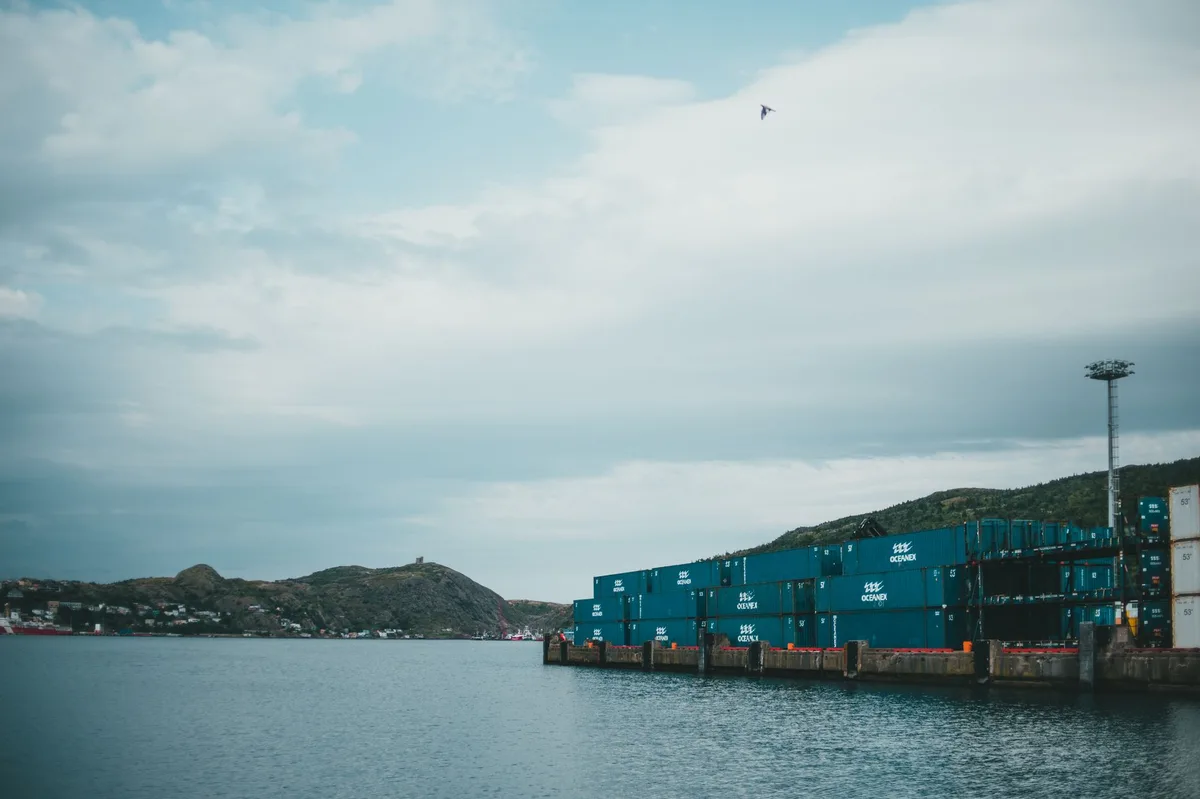

Портовые сооружения и промышленные объекты в прибрежных зонах с высокими ветровыми нагрузками
Входные двери в прибрежных регионах, горных перевалах и открытых промышленных зонах подвергаются интенсивному атмосферному ветровому давлению.
Выдерживание динамического ветрового давления ураганной силы (EN 12424 класс 4/5)
Стандартные тканевые навивные ворота часто сходят с вертикальных направляющих при порывах ветра свыше 60 км/ч. Высокоскоростные накопительные ворота достигают класса 4 (1000 Па / ~130 км/ч) и класса 5 (>1200 Па) по ветровой нагрузке согласно стандартам EN 12424, и надёжно функционируют в условиях сильных прибрежных штормов.
Горизонтальные стальные ветровые фермы: устранение отказов из-за выдувания полотна
При структурных испытаниях по EN 12424 класс 5 сопротивления ветру требует, чтобы дверная конструкция выдерживала динамическое ветровое давление свыше 1200 Па без пластической деформации внутренних конструктивных труб или направляющих каналов. Внутренние стальные фермы упруго прогибаются, поглощая аэродинамическую энергию перед передачей механических нагрузок на строительные колонны здания, что обеспечивает плавное upward складывание даже при сильном боковом ветре штормовой силы.
Полотно включает в себя толстостенные оцинкованные конструкционные стальные или композитные ветровые фермы, вставленные в горизонтальные тканевые карманы каждые 500–700 мм. Эти внутренние ветровые фермы передают аэродинамические ветровые нагрузки непосредственно на глубокие стальные боковые колонны, предотвращая выдувание полотна и заклинивание в направляющих.
Коррозионностойкие покрытия для морских и прибрежных условий с соленым воздухом
Для международных экспортных отправок ветровые трубы и приводные валы складывающихся дверей упаковываются в защитную обертку с ингибитором парообразной коррозии (VCI) и помещаются в тяжелые ящики из обработанной древесины, предотвращая повреждение от влаги во время многомесячных морских перевозок.
Морские портовые терминалы подвергают компоненты дверных проемов непрерывному воздействию солевого тумана и высокой атмосферной влажности. Направляющие колонны и верхние опорные кронштейны складывающихся дверей получают горячее цинкование или полимерные порошковые покрытия морского класса, предотвращая структурную коррозию в течение десятилетий эксплуатации.

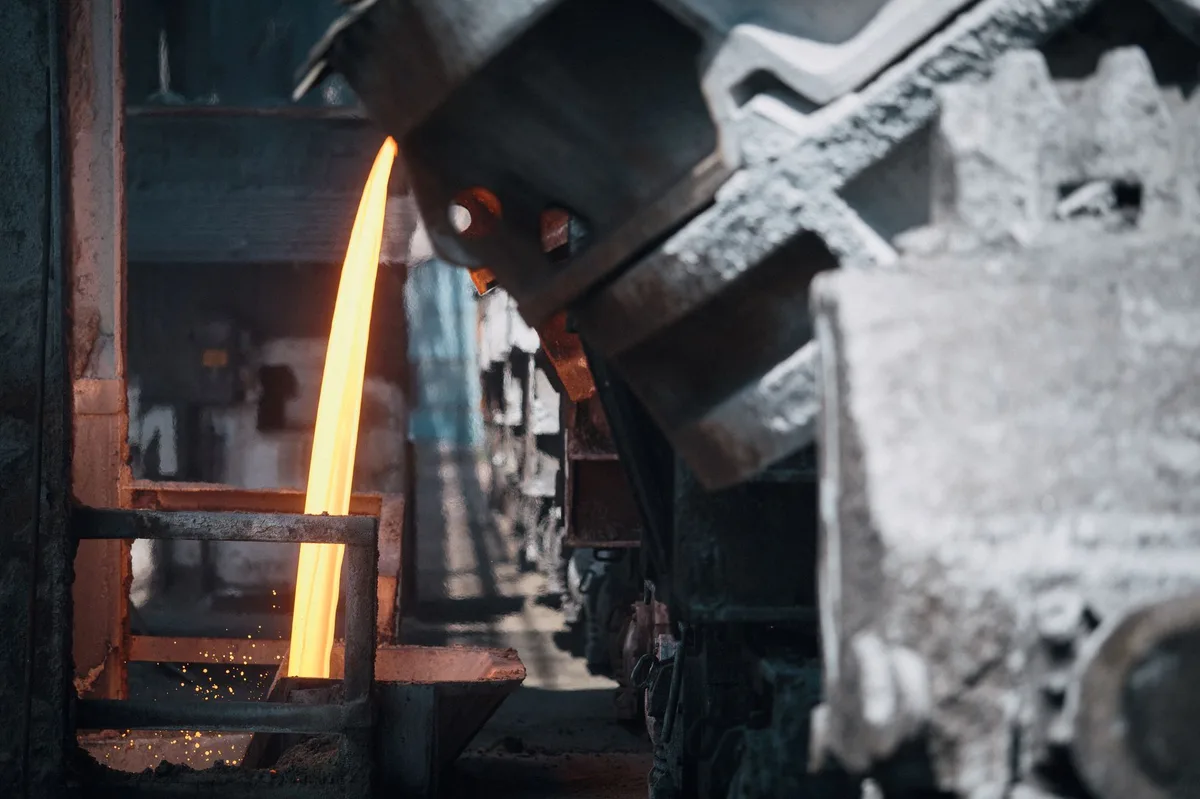

Тяжёлое машиностроение, литейные цеха и перерабатывающие предприятия
Тяжелые промышленные объекты создают сильную внешнюю запыленность, механические вибрации и экстремальные перепады температур.
Удержание пыли, шлака и частиц при литье металлов и металлургии
На литейных заводах с высокой температурой лучистое тепло от ковшей с расплавленным металлом может превышать 80°C возле дверных проемов. Специализированные термостойкие смеси ПВХ-полотна включают алюминиевые отражающие теплозащитные покрытия, предотвращая размягчение ткани и коробление панелей в ходе непрерывных металлургических разгрузочных операций.
Литейные заводы, сталелитейные заводы и бетонные batching заводы производят тяжелую абразивную пыль. Вертикальное складывающее движение складывающихся дверей естественным образом стряхивает сухие поверхностные частицы при ходе вверх, предотвращая накопление пыли на наматывающих барабанах и приводных звездочках.
Устойчивость к сильным механическим вибрациям от мостовых кранов и штамповочных прессов
На тяжелых кузнечных заводах строительные каркасы подвергаются непрерывным низкочастотным вибрациям. Штабелирующиеся двери используют направляющие из толстостенного конструкционного швеллера и самоустанавливающиеся подшипниковые опоры, которые воспринимают прогиб строительного каркаса без заклинивания или смещения приводных механизмов.
Сопротивление абразивному износу тяжелых ПВХ штор в агрессивных промышленных атмосферах
Шторы, изготовленные из высокоплотного ПВХ 1200 г/м² с внутренним армированием из полиэстера, устойчивы к разрывам от острых металлических осколков, химических брызг и промышленных масел в воздухе, обеспечивая длительный срок службы в требовательных производственных условиях.
| Инженерный параметр | Высокоскоростная штабелирующая подъемная дверь | Быстроходная тканевая рулонная дверь | Жесткая секционная подъемная дверь |
|---|---|---|---|
| Максимальная ширина пролета | До 20 м ширины x 15 м высоты | До 6 м ширины x 6 м высоты | До 10 м ширины x 8 м высоты |
| Сопротивление ветровой нагрузке | EN 12424 Класс 4 – Класс 5 (>1000 Па) | EN 12424 Класс 1 – Класс 3 (300 – 700 Па) | DASMA 108 Расчет ветровой нагрузки (50 PSF) |
| Механизм подъема | Многоременные тяговые ленты из высокопрочного полиэстера | Надежный трубчатый вал | Торсионные пружины и стальные тросы |
| Начальная скорость открытия | 32 – 48 IPS (0,8 – 1,2 м/с) | 40 – 100 IPS (1,0 – 2,5 м/с) | 8 – 12 IPS (0,2 – 0,3 м/с) |
| Наилучшая сфера применения | Крупногабаритные порталы, сильный ветер, тяжелая промышленность | Внутренние логистические коридоры с высокой проходимостью | Стандартные погрузочные доки и низкоцикловые отсеки |

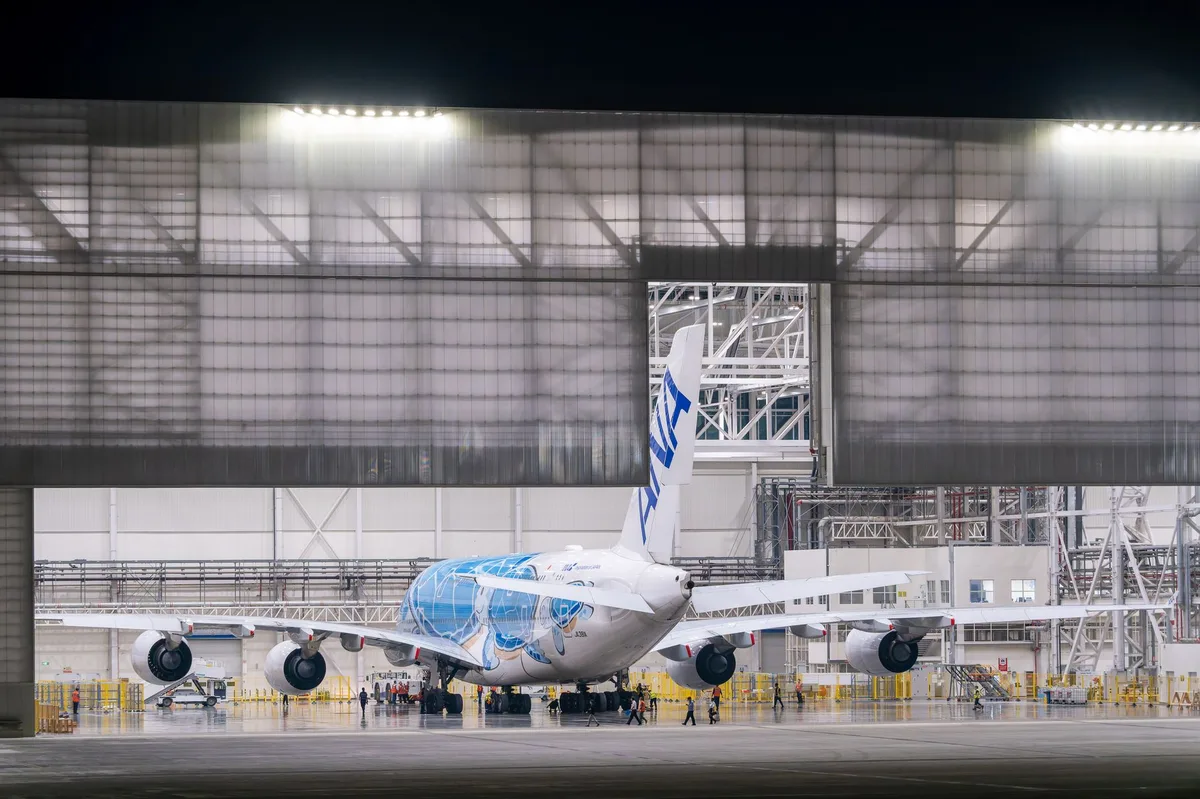

Авиационные ангары и доки для сверхгабаритного оборудования
Крупномасштабные производственные площадки требуют огромных дверных проемов для перемещения самолетов, карьерных самосвалов и сборных бетонных модулей.
Перекрытие негабаритных проемов (до 20 метров в ширину x 15 метров в высоту)
Для негабаритных дверных проемов шириной до 20 метров оптические системы безопасности используют мощные инфракрасные световые завесы, оснащенные оптическими коллиматорными линзами. Эти линзы фокусируют инфракрасные лучи по всей ширине 20 метров, поддерживая надежное оптическое выравнивание и обнаружение объектов даже в условиях пыльной или туманной атмосферы.
Традиционные рулонные ворота не могут перекрывать ширину дверных проемов более 8 метров без чрезмерного провисания вала и складок ткани. Складные ворота используют многоточечные подъемные валы, поддерживающие множество полимерных подъемных ремней на ширину более 20 метров и высоту 15 метров.
Блокировка логики с мостовыми кранами-балками и тяжелой подвижной техникой
Блокировки безопасности мостовых кранов-балок используют двухканальные реле безопасности, подключенные непосредственно к шине аварийной остановки крана. Индуктивные датчики приближения, установленные на притолоке двери, определяют момент, когда упаковка складной занавески достигает полного верхнего положения. Контроллер крана разрешает движение тележки во внешний двор только при условии, что эти датчики подтверждают блокировку верхнего предела, что предотвращает столкновение крюка крана с навесными тканевыми панелями.
Производственные отсеки часто эксплуатируют мостовые краны-балки, проходящие через дверные проемы. Программируемые ПЛК-контроллеры дверей интегрируют цепи блокировки безопасности, предотвращающие движение крана до тех пор, пока складная дверь не достигнет полной высоты открытия.
Изолированные конфигурации с двойной занавеской для терморегуляции в экстремальном климате
В субарктическом или экстремальном пустынном климате складные двери могут быть оснащены двухслойными тканевыми занавесками, разделенными изолирующим воздушным зазором, что обеспечивает превосходные коэффициенты теплопередачи при сохранении устойчивости к ветровой нагрузке.
Внутренние тепловые baffles предотвращают конвекционную циркуляцию воздуха между двойными слоями занавески, снижая зимние потери тепла от проводимости более чем на 40% на огромных проемах авиационных ангаров и судоверфей.
Предприятия сельскохозяйственного хранения навалом и объекты жизнеобеспечения
Системы экологической герметизации требуют герметичного уплотнения, быстрого цикличного движения транспортных средств и высокой устойчивости к химической коррозии.
Сдерживание запахов и быстрое управление воздухопроницаемостью при отрицательном давлении
Герметизация помещений с отрицательным давлением требует использования нижних уплотнительных планок (штапиков), обеспечивающих непрерывный контакт с полом даже на неровных бетонных деформационных швах. Многослойные резиновые компрессионные прокладки создают герметичный барьер, предотвращающий утечку загрязненного воздуха даже при значительных перепадах давления при внутренней вытяжной вентиляции до 100 Па.
Муниципальные объекты сортировки отходов и коммерческие заводы по компостированию поддерживают непрерывное отрицательное давление в здании для удержания неприятных запахов. Быстроцикличные штабелирующиеся ворота открываются и закрываются быстро во время проезда мусоровозов, предотвращая выброс запахов в окружающую среду.
Устойчивость к агрессивным органическим газам (аммиаку и сероводороду)
В атмосфере с высоким содержанием аммиака обычная оцинкованная сталь быстро теряет цинковое защитное покрытие в течение 18 месяцев. Использование аустенитной нержавеющей стали марки 316 для всех крепежных элементов боковых направляющих, кронштейнов натяжения подъемных ремней и собачек предохранительного тормоза продлевает срок службы механизмов более чем на 15 лет в условиях агрессивных органических кислот.
Операции по компостированию и химической переработке создают высокую концентрацию аммиака и сероводорода в воздухе. Штабелирующиеся ворота используют направляющие механизмы из нержавеющей стали 304 или 316, герметичные электрические корпуса IP65 и устойчивые к химическому воздействию ткани ПВХ, которые не подвергаются химической деградации.
Коррозионностойкая арматура из нержавеющей стали для мойки в сельскохозяйственных целях
Объекты массового хранения и переработки зерна требуют периодической мойки водой под высоким давлением для устранения биологического загрязнения. Коррозионностойкая арматура из нержавеющей стали позволяет проводить мойку под давлением без риска коррозии компонентов.
Многоремённый подъём и усиление ветровых рёбер жёсткости
Механическая приводная и уравновешивающая архитектура штабелирующихся ворот разработана специально для тяжелых вертикальных нагрузок панелей.
Высокопрочные полиэстерные подъемные ремни и плавная физика гармошечного складывания
Высокопрочные полиэстерные подъемные ремни имеют малорастяжимый многонитевый сердечник, покрытый износостойкой полиуретановой оболочкой. Материал ремня устойчив к деградации от ультрафиолетового излучения, промышленных смазок и взвешенных в воздухе химических частиц, сохраняя прочность на разрыв в течение сотен тысяч циклов вертикального складывания.
Вертикальный подъем осуществляется с помощью нескольких синтетических полиэстерных подъемных ремней с прочностью на разрыв более 50 000 Н на каждый ремень. При вращении приводного вала двигателем, расположенным под потолком, ремни наматываются на катушки, поднимая нижнюю планку вверх и аккуратно складывая тканевые панели в компактный пакет под потолком.
Двойные механические тормоза безопасности против падения для предотвращения свободного падения
Центробежные тормоза безопасности против падения срабатывают в течение 50 миллисекунд, если скорость вращения привода превышает калиброванные пороговые значения на 20%. Тяжелые внутренние запорные собачки непосредственно блокируют в закаленные стальные храповые кольца, останавливая движение полотна вниз в пределах 100 мм хода и устраняя риск катастрофического свободного падения.
Безопасность персонала обеспечивается двойными механическими центробежными тормозами-ловителями, установленными на верхнем приводном валу. В маловероятном случае отказа редуктора приводного двигателя или разрыва ремня тормоза-ловители мгновенно блокируют вал, предотвращая свободное падение полотна.

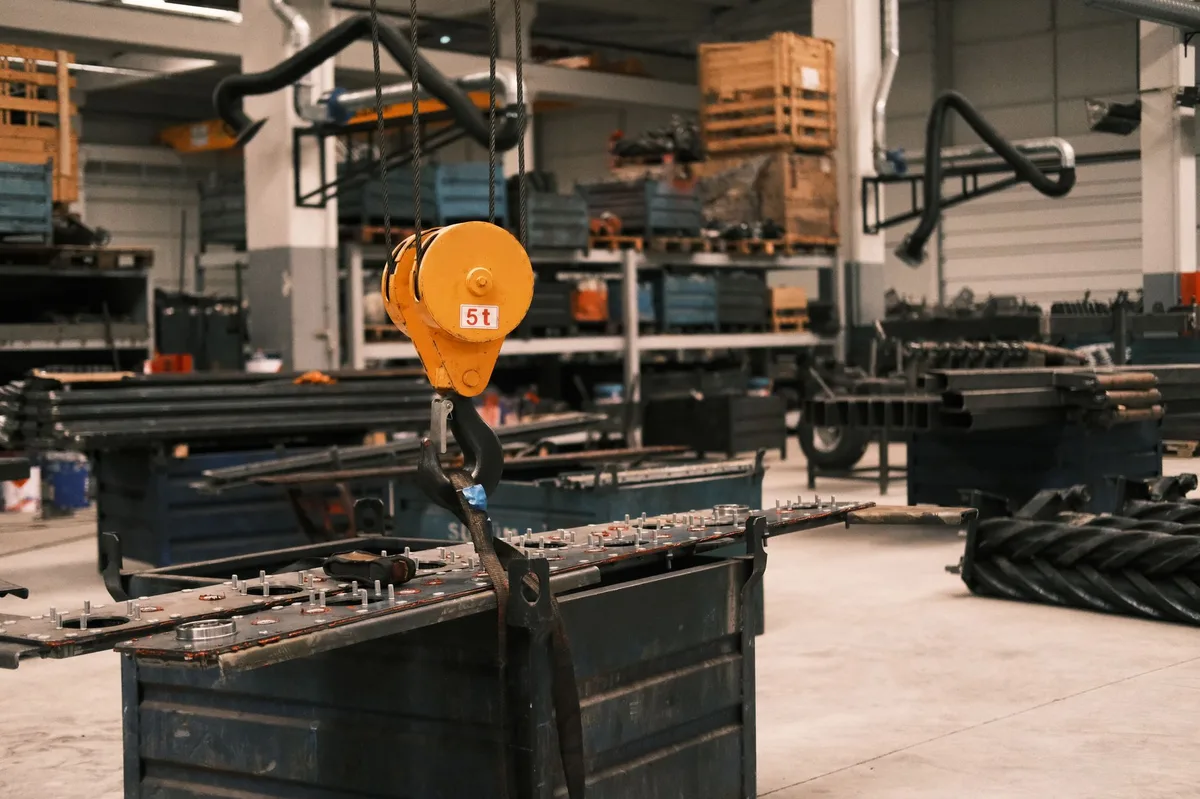

Приводные системы с червячно-цилиндрическим мотор-редуктором для продолжительного режима работы с ПЧ
Червячно-цилиндрический мотор-редуктор оснащен электромагнитным удерживающим тормозом, способным выдерживать 200% максимального рабочего веса полотна. Статические преобразователи частоты обеспечивают плавные кривые нарастания крутящего момента, предотвращая передачу механических вибраций на несущие балки здания во время высокоскоростных циклов открывания.
Мощность передается через тяжелые винтовые конические мотор-редукторы непрерывного действия (1,5 кВт – 5,5 кВт), управляемые полупроводниковыми ПЧ. Программируемые кривые плавного пуска и остановки устраняют механические удары по несущим балкам здания.
Отраслевое применение скоростных складных дверей и матрица производительности
Приведенная ниже инженерная матрица подробно описывает эксплуатационную пригодность в основных коммерческих и промышленных секторах.
| Промышленный сектор применения | Основная экологическая проблема | Рекомендуемая спецификация двери | Ключевой показатель производительности |
|---|---|---|---|
| Мультимодальные логистические хабы | Высокая частота циклов и большие пролеты | ПВХ 1000 г/м², сервопривод ПЧ 1,2 м/с | >1000 циклов в сутки, ширина 10 метров |
| Прибрежные портовые депо | Экстремальная ветровая нагрузка ураганной силы | Оцинкованные ветровые фермы, класс ветровой нагрузки 5 | EN 12424 (>1200 Па сопротивление ветру) |
| Металлургические заводы и литейные производства | Высокая температура, абразивная пыль и шлак | Огнестойкий ПВХ класса B1, 1200 г/м² | Самозатухание по DIN 4102 B1 |
| Ангары авиации и судоверфи | Крупногабаритные проемы и мостовые краны | Многоп-strap подъем, пролет 20 м x 15 м | Двойные тормоза безопасности от падения |
| Сортировка отходов и компостирование | Коррозионный аммиак и отрицательное давление | Фурнитура из нержавеющей стали 316, ПЛК IP65 | Химическая стойкость и удержание запахов |
Часто задаваемые вопросы о высокоскоростных складных дверях
Какое основное различие между секционной и рулонной дверью?
Рулонные двери наматывают ткань на верхнюю барабанную трубу, а двери со складыванием поднимают горизонтальные панели с помощью вертикальных ремней, складывая ткань гармошкой над притолокой для поддержки сверхбольших ширин и экстремальных ветровых нагрузок.
Какой максимальный класс сопротивления ветровой нагрузке обеспечивают промышленные двери-шторы?
Тяжелые складные ворота достигают класса 4–5 сопротивления ветру по стандарту EN 12424 и выдерживают давление ветра свыше 1200 Паскалей (ветр ураганной силы более 130 км/ч) благодаря внутренним стальным ветровым фермам.
Какой максимальный размер чистого проема у раздвижных дверей?
Раздвижные двери перекрывают большие пролеты до 20 метров в ширину и 15 метров в высоту, что делает их стандартным выбором для авиационных ангаров, судостроительных верфей и крупных промышленных ворот.
Каким образом складные двери защищают от свободного падения шторы?
Интегрированные центробежные тормозные устройства безопасности и два независимых подъемных ремня предотвращают свободное падение занавеса при механическом отказе двигателя или повреждении ремня, в соответствии со стандартами CE EN 13241.
Подходят ли высокоскоростные складывающиеся двери для агрессивных сред?
Да. Двери с напускным складыванием могут быть оснащены направляющими из нержавеющей стали 304 или 316, герметичными щитами управления с защитой IP65 и устойчивыми к химикатам ПВХ-завесами, чтобы выдерживать воздействие аммиака, солевого тумана и промышленных газов.
Выберите тяжёлые секционные двери для вашего объекта
Высокоскоростные тканевые складные двери защищают крупные проемы зданий от экстремальных погодных условий, предотвращают дорогостоящие повреждения при столкновениях и поддерживают высокую скорость логистики. Правильный выбор расстояния между ветровыми фермами, мощности двигателя и фурнитуры из нержавеющей стали обеспечивает десятилетия надежной работы.
Наша техническая инженерная команда проектирует и изготавливает тяжелые складные двери по индивидуальным заказам для промышленных объектов по всему миру. Ознакомьтесь с нашими коммерческими системами высокоскоростных ворот или свяжитесь с нашими специалистами по применению сегодня, чтобы запросить чертежи для технической согласования, расчеты ветровой нагрузки и проектные предложения.
