تصوّل مركز توزيع الأغذية المجمدة في أي يوم اثنين شتوي. باب التجميد المفصلي لغرفة الجمع عند −20°م قد تجمّد وأُغلق طوال الليل. يقضی عاملان أربعين دقيقة بمسدس حرارة بينما تقف رصيفات البضائع في صفٍّ خلفهما. على بعد متريْن، انفتح الباب عالي السرعة لغرفة التخزين البارد الأملس أربعة آلاف مرة خلال ذلك الأسبوع بلا شكوى. نفس المرفق، نفس سلسلة التبريد، آلان مختلفان تماماً، لأن الفتحين ينفذان وظيفتین مختلفتين تماماً.
هذه القصة هي جوهر اختيار أبواب غرف التبريد الصناعية. تأتي من شخص يبنيها: الفتح قرار لوجستي قبل أن يكون قراراً حرارياً. بنينا أبواب سلسلة التبريد لأكثر من 25 عاماً وشحنناها لمشاريع في أكثر من 70 دولة. أكثر خطأ مواصفات نراه ليس باباً سيئاً. بل الباب الصحيح المثبت على فتح غير مناسب.
ابدأ بالدرجة الحرارية، لا بنوع الباب
تقع كل غرفة تبريد في مكان ما على سلم درجات الحرارة، وهذا السلم يحدد أي الآليات يمكنها البقاء. غرف التبريد التي تعالج المنتجات والألبان أو المستحضرات الدوائية تعمل عادة بين 0°م و8°م. غرف التجميد للبضائع المجمدة تعمل عادة بين −18°م و−22°م، وتصل الخلايا المتخصصة للصقيع إلى درجات أقل من ذلك. باب مُصنّف لغرفة تبريد عادي سيتجمد ويتوقف في غرفة تجميد، لأن الظروف دون الصفر تغير سلوك الرطوبة حول كل عزل وإطار.
ينشر الصانعو تصنيفات المسؤولية وفقاً لذلك. مصنّف Jamison باب التجميد العمودي منزلق Jamoglide لأسفل إلى −20°ف (−29°م). يضيف أن أي فرق درجات حرارة فوق 90°ف عبر اللوح يستدعي هندسة خاصة بالمشروع. استخدم نقطة ضبط الغرفة كفلتر أول، وعائلة الباب ثانية، وتجهيزات العتاد ثالثاً. ارع هذا الترتیب على عكس ذلك والباب الذي تشتريه سيعمل ضد الغرفة التي يخدمھا.
خمس عائلات أبواب تغطي معظم غرف التبريد
امشِ في أي مرفق تخزين بارد وستجد نفس عائلات أبواب التبريد الصناعية الخمس تؤدي العمل، بالإضافة إلى ستائر الشرائح كإكسسوار. كل عائلة تمتلك مجالاً محدداً بعرض الفتح، ونوع الحركة، ومسؤولية التشغيل. إليك كيف تنقسم العائلات هذا المجال فعلياً.
الأبواب المنزلقة المعزولة
الأبواب المنزلقة تتدلى من مسار علوي وتؤوي اللوح بجوار الفتح، لذا تحتاج مساحة حائط لكن صفر مساحة أرضية. الجواهر الشائعة تعمل بـ80–120 ملم من البولي يوريثان، مضبوطة وفقاً لمسؤولية الغرفة. تناسب حركة الشوادر على فتحات عریضة تصل إلى عدة أمتار، مع نسخ يدویة على غرف تبريد قليلة الحركة ونسخ مزوّدة على المسارات الأكثر ازدحاماً. يصل Turbo-Slide عالي الأداء من Rytec إلى سرعات فتح تصل إلى 125 بوصة في الثانیة مع قيم عزل تصل إلى R-40، مما یوضح مدى تمدد هذه العائلة.
الأبواب sectional العلوية
أبواب sectional ترفع عمودياً على مسارات وتتراكم تحت السقف، مما يبقي الفتح واضحاً لعمل المرسى. ألواح من 40–50 ملم PU هي الأساس الصناعي، وألواح التخزين البارد الفاخرة تعمل بـ40–80 ملم. تنال العائلة مكانها على وجوه المرسى حيث تراسي المقطورة باستمرار وتأتي الرياح والطقس والاصطدام معاً. إذا كنت تزن الألواح وقيم U وعمر النابض لفتح مرسى، فإن دليل الشراء الخاص بالأبواب sectional المعزولة للتخزين البارد يغطي هذا القرار بالتفصيل.
أبواب التجميد ذات الرفع العمودي
أبواب الرفع العمودي تنزلق لأعلى بدلاً من الجوانب، متنازلہ عن مساحة الحائط مقابل لا شيء. هذا يجعلها الجواب في الممرات الضيقة للماكينات ووحدات الجمع المدمجة حيث سيؤوي لوح منزلق مساراً. Jamoglide من Jamison يغطي فتحات تصل إلى 14 في 16 قدماً، يحمل تصاريح UL 471 وUL 508، ويستخدم مساراً موازناً مع قفل علوي تلقائي. العائلة هي المتخصص niche من الخمس، بسعر يتناسب وقيمتها حيث تنفد المساحة بالضبط.
أبواب اللف عالي السرعة
أبواب اللف القماشیة والصلبة عالية السرعة وujoled لتقصير الثواني التي تقف فيها الغرفة مفتوحة. أبواب هذه الفئة تتعامل مع 50 دورة أو أكثر في الساعة مقابل أقل من 20 لباب مفصلي. خطنا عالي السرعة الخاص يعمل بـ0.8–2.5 م/ثانية. في عمل التجميد تجلس عادة كمرحلة داخلية أو خارجية في غرفة هواء ثنائية، تقطع تبادل الهواء بينما يتعامل الباب المعزول مع البرد الشديد. العائلة تدفع ثمنها حيثما تكون الحركة مستمرة وحساب درجة الحرارة مقاس بالكيلوواط ساعة.
الأبواب المفصلية والمزدوجة التأرجح
تظل الأبواب المعزولة المفصلية كخيار افتراضي على الغرف الصغيرة وفتحات الأشخاص، عادة أقل من نحو 20 فتحاً في الساعة. تضيف أبواب التأرجح المزدوجة مفاصل نابضية تعيد اللوح إلى المغلق بعد الدفع خلاله، مما يحافظ على حركة مسارات المشاة بدون مقابض. كلاهما الأرخص ثمناً للشراء والأول الذي يعاني عندما يُطلب منه خدمة شاحنات الشوادر. شكاوى التجميد المتأرجح تعود hampir دائماً إلى هذا الاختلال بدلاً من الباب نفسه.
مطابقة مسؤولية الباب لمستويات الحركة
الدرجة الحرارية تقرر ما يجب على أبواب التبريد الصناعية تحمّله. الحركة تقرر بعد ذلك مدى قساوة عملها. بيانات الحقل المجمعة عبر نطاقات الصانعين تظهر بشكل واضح. باب مفصلي على فتح شخصي يشهد 5–30 دورة يومياً. باب منزلق مزوّد على مسار شوادر يشهد 30–80، وباب عالي السرعة على خط جمع مستمر يشهد 80–300 أو أكثر.
تتبع العمر الخدامي نفس السلم، مع أبواب مفصلي lasts 8–12 سنة، ومنزلق 10–15، وأبواب spiral عالية السرعة 15–20.
| عائلة الباب | واجب نموذجي | الأنسب |
|---|---|---|
| مفصلي أو تأرجح | أقل من 20 فتح في الساعة | أشخاص وغرف صغيرة دخولة |
| منزلق معزول | 30–80 فتح يومياً | مسارات شوادر عریضة مع مساحة حائط جانبی |
| باب رفعي قطاعي | ورديات مرسی مستمرة | موانئ المقطورات والتعرض للعوامل الجوية |
| رفع عمودي | 30–80 فتح يومياً | ممرات ضيقة بدون مساحة حائط |
| لف عالي السرعة | 50+ دورة في الساعة | حركة مستمرة ومراحل غرفة هواء |
تحذیر واحد ينتمي إلى هنا. باب مُحدّد duty class أقل من فئة فتحه لا يفشل بلطف. الأختام تتبلى، المفاصل تتضور جوعاً، والغرفة تدفع الفرق في كل كيلوواط ساعة. عندما يحمل فتح حركة مختلطة، الحجم للقمة لا للمتوسط.
سماكة العزل ومواصفات اللوح
عبر سوق أبواب غرف التبريد الصناعية، تتبع سماكة اللوح سلم درجة الحرارة. مسؤولية التبريد العادي تحمل عادة 80–100 ملم من لب PU، مسؤولية التجميد 120–150 ملم، والأوراق المنزلقة شائعة 80–120 ملم. ألواح sectional للتخزين البارد تعمل بأقل سماكة 40–80 ملم لأنها تكسب الأداء من كثافة اللوح، وهندسة الوصلات، وتجميع الباب الكامل بدلاً من السماكة وحدها. خط sectional الخاص بنا على سبيل المثال يصل إلى قيمة U كاملة للباب 0.33 واط/م²ك مع ألواح 40–50 ملم، وهو ما لا يمكن لباب أكبر سماكة بإطار سيء الإغلاق منافسته.
هذا هو فخ المواصفات الجدير بالذكر: السماكة سهلة المقارنة على عرض سعر، لكن قيمة U الكاملة للباب هي الرقم الذي يصل إلى فاتورة الطاقة. اطلب قيمة التجميع المختبرة مع الإطار. للسؤال التوجيهي المختصر، انظر منشورنا السابق على ما نوع الباب الذي تستخدمه في غرفة باردة.
كيف يهاجم الجليد الأختام والإطارات
فكّر بكل باب غرفة تبريد كصمام بین مناخين، لأن هذا بالضبط ما هو. الهواء الدافئ يحمل رطوبة؛ عندما يتسرب نحو الجانب البارد يعبر نقطة الندى ويودع تلك الرطوبة كصقيع على أول سطح يلقاه. الأسطح الأولى هي عادة الختم، والإطار، والعتبة. يزداد الصقيع كثافة ويتوقف اللوح عن ضغط الختم. يزداد التسرب، والدورة تغذي نفسها حتى يجد جولة الصباح الباب مجمداً ومغلقاً، تماماً مثل مشهد صباح الاثنين أعلاه.
تجمعات مُصنّفة للتجميد تكسر الدورة بعتاد، ليس بحظ. إطارات الأبواب المدفأة والعتبات المدفأة تبقي أسطح الختم فوق التجمد، وأختام الضغط تحتفظ بالاتصال رغم الصقيع. حمولة الصيانة صغيرة لكن لا غنى عنها: تفقد الأختام مرتين سنوياً، ادلك المسارات المنزلقة كل ثلاثة أشهر، واختبر تدفئة الإطار شهرياً قبل دخول الشتاء. إذا كان باب يصعب فتحه بعد الإغلاق، يشتبه بالضغط السلبي عبر اللوح بالإضافة إلى الجليد، ودع الغرفة تعيد التوازن قبل إجبارها.

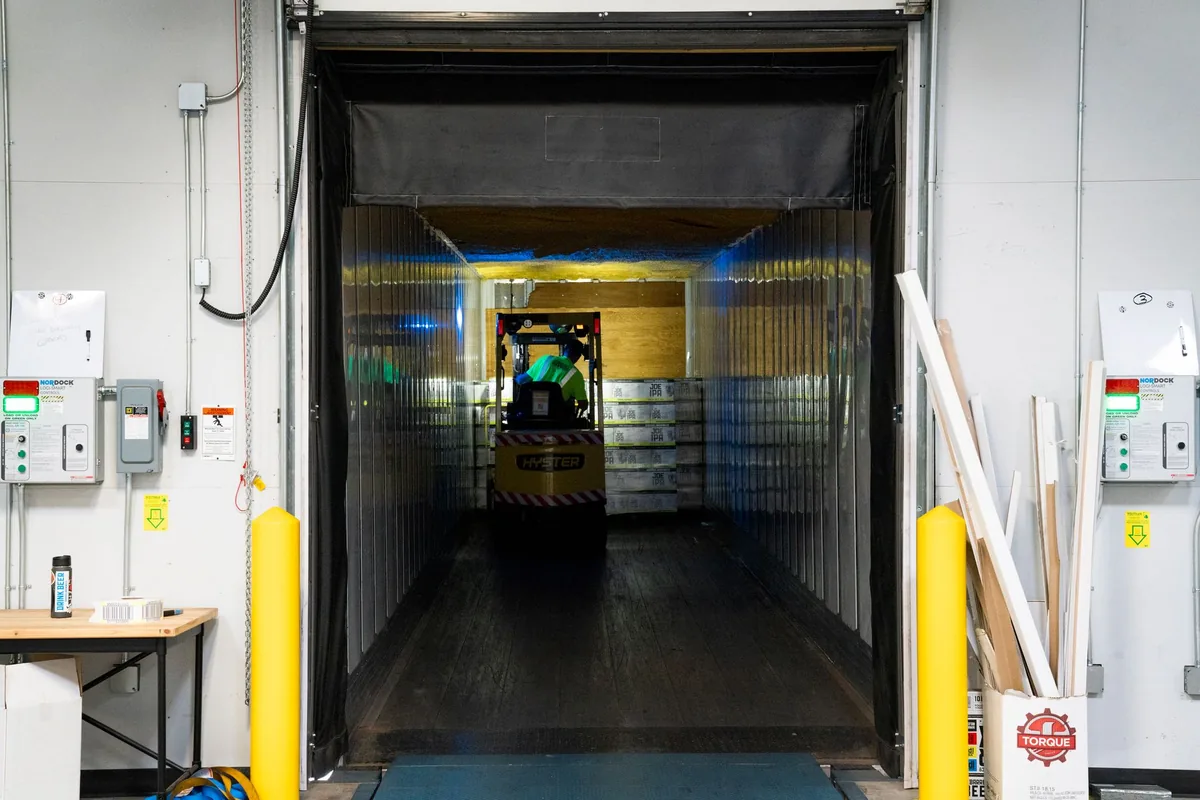

انضباط الباب يحمل الباقي. ستائر الشرائح والرواشین تقصر ثوانٍ فتح الباب، وهندستنا لل blueprint كيفية منع فقدان درجة الحرارة في مرافق التخزين البارد توضح جانب الغلاف من هذا العمل. الجليد عرضٌ لتيار هوائي لم تتحكم به بعد.
ميزات السلامة ومتطلبات الامتثال الأساسية
أبواب الغرف الباردة تُغلق على الناس وعلى المنشات (القلابات) أيضاً، لذا فإن بُعد الامتثال يهمّ بقدر أهمية البُعد الحراري. في أوروبا، تخضع أنظمة الأبواب المُشغّلة آلياً للمعيار EN 13241 فيما يحكم متطلبات سلامة المشغّل المعيار EN 12453: تقييد القوة، والحواف الحساسة للضغط، وإعادة الفتح المُتحكَّم به. يخضع إنتاجنا الخاص للمعيار ISO 9001:2015 مع توثيق CE وفقاً لـ EN 13241 على كل شحنة من الأبواب ذات الصحائف المُشغّلة آلياً. سيلاحظ المشترون في أمريكا الشمالية وجود تصنيفات UL 471 و UL 508 على المعدات المؤهّلة للعمل في الظروف المجمّدة بدلاً من ذلك.
ثلاث ميزات تستحق سطراً في كل مواصفة. أولاً، حافة عكسية هوائية أو كهربائية تعيد فتح الصفيحة عند التلامس. ثانياً، مفتاح أمان داخلي على كل باب شخصي، بحيث لا يُقفل أي شخص داخل غرفة بدرجة حرارة −20°C. ثالثاً، أجهزة كسر زجاج طوارئ أو أجهزة ذعر متوافقة في غرف المشي. توجيهات HSE بشأن درجة حرارة مكان العمل تضيف الجانب البشري لنفس الواجب بخصوص الموظفين العاملين في البيئات الباردة.
اختيار الباب المناسب حسب السيناريو
ضع الفلاتر الثلاثة معاً — درجة الحرارة، الشدّة، والمساحة — ومعظم الفتحات تُحدّد بابها بنفسها. جدول التوجيه أدناه يلخّص كل ما سبق في الخمس قرارات التي يواجهها مشروع تخزين بارد فعلاً. ابحث عن فتحتك في العمود الأيسر واقرأ عبر السطر.
| فتحتك | الفئة | سبب تفوّقها |
|---|---|---|
| دخول شخصي، شدّة منخفضة | باب مدفئي معزول | أقل تكلفة، وأبسط أدوات التركيب |
| مسار رافعة شوكية عريض، شدّة تبريد | منزلّق مُشغّل آلياً | فتحة صافية، وعمر مثبت 10–15 سنة |
| واجهة رصيف الشاحنة | باب رفعي قطاعي | مُحكم الإغلاق الجوي، ومقاوم للصدمات |
| ممر تجميد ضيق | رفع عمودي | بصمة صفريّة على الجدار والأرضية |
| حركة مستمرة، مرحلة غرفة هوائية | لف عالي السرعة | يقلل الثواني المفتوحة، ويتعافى من الصدمات |
الكتالوج الذي يقوم وراء هذه العائلات موجود على صفحة الفئة أبواب الغرف الباردة الصناعية لدينا، حيث يتم تفصيل كل عائلة حسب نوع الصفيحة والأدوات. رأيي العملي بعد عدد كافٍ من زيارات التشغيل في الشتاء بسيط. اشترِ أرخص عائلة تنجو بصدق من شدّة استخدامك، ثم أنفِق ما وفّرته على الأختام، وتسخين الإطار، وتفاصيل التركيب. نادراً ما تفشل الأبواب في منتصف الصفيحة.
أسئلة متكررة
ما نوع الباب المستخدم في الغرفة الباردة؟
عادةً ما تُجهَّز غرف التبريد بأبواب منزلقة أو مفصلية معزولة ذات نوى من البولي يوريثين بسمك 80–100 ملم. وتحتاج غرف التجميد إلى نوى بسمك 120–150 ملم، وإطارات مُسخَّنة، وحشوات ضغط. وتُضاف إلى الفتحات عالية الحركة باب سريع التشغيل كمرحلة حاجزة للهواء.
هل يحتاج باب المجمد دائمًا إلى إطار مسخن؟
فقط عند درجات حرارة أقل من −18°مئوية بشكل فعلي، نعم. فالإطارات المكيّفة والعتبات المُدفأة تحافظ على أسطح الختم فوق درجة التجمد لمنع تكوّن الجليد على الحشية. ويعامل الدليل الخاص بأبواب المجمّدات تدفئة الإطار والعتبة إلى جانب فحوصات التدفئة الشهرية كممارسة قياسية.
هل أبواب التأرجح مناسبة لغرف التجميد؟
تعمل الأبواب المفصلية أحادية الورقة الأنفاج في غرف التجميد الصغيرة والمداخل الخاصة بالموظفين ذات الاستخدام الخفيف. وتُستخدم الأبواب المزدوجة الفعل للمشاة في الممرات ذات الدرجات الباردة. إن حركة الرافعات الشوكية الثقيلة تؤدي إلى تآكل المفصلات والحشوات العازلة بسرعة.
الانزلاقي أو الرفع العمودي: أيهما يناسب ممرًا ضيقًا؟
الرفع الرأسي. يحتاج الباب المنزلق إلى حائط فارغ بجانب الفتحة لتثبيت لوحة الباب، وهو ما نادراً ما يوفره الممر الضيق. تصعد أبواب الرفع الرأسي لوحة الباب فوق الفتحة ضمن نطاق إطار الباب.
كم مرة يجب استبدال حشوات باب غرفة التبريد؟
أجرِ فحصاً كل ستة أشهر واستبدل الحشوات عند أول علامة على التصلب أو التمزق أو الاستطالة الدائمة. تدوم معظم الحشوات لعدة سنوات في خدمة التبريد؛ في حين أن خدمة التجميد مع الإطارات المسخنة تقصر هذه المدة. دوّن ملاحظات الفحوصات مع تشحيم المسارات كل ثلاثة أشهر.
