في التبريد الصناعي الحديث ولوجستيات سلسلة التبريد، يمثل تسرب الهواء عند فتح الأبواب أكبر مصدر منفرد للأحمال الحرارية الطفيلية. تظهر دراسات الهندسة الميدانية أن ما يصل إلى 70% من إجمالي هدر طاقة التبريد يحدث عند فتحات الأبواب. في كل مرة يتم فيها اختراق باب المستودع، يتدفق الهواء المحيط الدافئ إلى الداخل بينما ينسكب الهواء المبرد الكثيف للخارج عبر الأرضية.
الفهم كيفية منع فقدان درجة الحرارة في مرافق التخزين البارد يتطلب نهجًا شاملاً للديناميكا الحرارية. تشمل تدابير الهندسة المضادة الرئيسية الحواجز المعزولة عالية السرعة، ومقاطع الحرارة الحرارية البولي أميد، وضغط الجوانب متعددة الغرف، والدهاليز المقفلة القفل الهوائي، وسدود الرصيف القابلة للنفخ، والتفعيل بالرادار الذكي، والحماية الجسدية بالأعمدة. على مدار عقدين من الزمن في هندسة أنظمة المدخل الثقيلة وتخصيص أبواب الغرف الباردة, ، قامت فرق هندسة المصانع بنشر حلول متخصصة تقلل من خسائر التبريد بنسبة تصل إلى 80%.
1. Fluid Dynamics of Air Infiltration & Enthalpy Loss
للقضاء على فقدان درجة الحرارة، يجب على مهندسي المرافق أولاً فحص الفيزياء التي تحكم تبادل الهواء عبر أبواب الغرف الباردة.
تأثير المدخنة والاختلافات في الكثافة الحملية
الهواء المبرد عند -25 درجة مئوية يظهر كثافة تبلغ حوالي 1.42 كجم/م³. الهواء المحيط للمستودع عند +25 درجة مئوية له كثافة تبلغ 1.18 كجم/م³ فقط. يخلق هذا التباين في الكثافة بنسبة 20% تأثير مدخنة واضح. يتدفق الهواء البارد الثقيل للخارج على طول منطقة الأرضية السفلية. وفي الوقت نفسه، يسحب الضغط السالب في أعلى إطار الباب الهواء المحيط الدافئ والرطب للداخل.
حسابات الأحمال الحرارية المحسوسة والكامنة
إجمالي الطاقة الحرارية الداخلة إلى غرفة التبريد عبر باب مفتوح يحكمه معادلة الفرق في الإنثالبي: Q_infil = m * (h_ambient – h_cold). وبخلاف ارتفاع درجة الحرارة المحسوس، فإن الرطوبة التي تحملها الهواء المحيط تطلق حرارة كامنة هائلة عند تكثفها وتجمدِها. وتشكل هذه الرطوبة صقيعاً كثيفاً على ملفات المبخر، مما يجعل ضواغط التبريد تدخل في دورات إذابة تجمع متكررة تستهلك الطاقة.
2. الأبواب المعزولة عالية السرعة: تقليل التعرض لدورة الفتح
أكثر الدفاعات الميكانيكية فعالية ضد تبادل الهواء الحملي هي تقليل المدة التي يظل فيها الباب مفتوحًا أثناء عبور الرافعات الشوكية. في دراسة كيفية منع فقدان درجة الحرارة في مرافق التخزين البارد, ، تعد السرعة التشغيلية هي العامل الأساسي في حفظ الطاقة.
سرعات الدورة السريعة من 1.5 إلى 2.5 متر في الثانية
تستغرق الأبواب الانزلاقية اليدوية الباردة التقليدية من 8 إلى 15 ثانية لفتح وإغلاق، مما يؤدي إلى أوقات التعرض المفتوحة الكلية من 20 إلى 35 ثانية لكل عبور. تعمل الأبواب المعزولة لفائ عالية السرعة بسرعات فتح تتراوح بين 1.5 إلى 2.5 م/ث وسرعات إغلاق من 0.8 إلى 1.2 م/ث. يقلل هذا الإجراء السريع من إجمالي وقت التعرض للباب المفتوح إلى أقل من 6 ثوانٍ لكل دورة، مما يقلل من التسلل الحراري الحملي بأكثر من 70%.
ستائر مرنة معزولة مع وسائد هوائية
تتميز الأبواب الباردة عالية السرعة الحديثة بستائر مركبة متعددة الطبقات مملوئة ب رغوة حرارية بخلايا مغلقة. عند الإغلاق، تخلق الوسائد الهوائية الداخلية حاجزًا حراريًا فعالاً (قيمة U: 0.8 إلى 1.2 واط/م²ك) يمنع تكثيف السطح أثناء مقاومة عمليات الرافعات الشوكية عالية التكرار والمتكررة.
تعاني من فقدان شديد في درجة الحرارة في منشأتك الباردة؟
أرسل أبعاد بابك، وتكرار الحركة، وفروق درجة الحرارة إلى فريق هندسة المصنع لدينا للحصول على تدقيق شامل لفقدان الطاقة واقتراح باب مخصص.
3. Polyamide Thermal Break Frames & Dew Point Management
يمثل انتقال الحرارة بالتوصيل المباشر عبر إطارات الأبواب المعدنية مصدرًا رئيسيًا آخر لفقدان الطاقة المستمر.
القضاء على الجسور الباردة الهيكلية باستخدام PA66 GF25
تعمل الإطارات المعدنية الصلبة كموصلات حرارية، تنقل الحرارة المحيطة مباشرة إلى الغرفة الباردة بينما تبرد أسطح الإطار الخارجي إلى ما دون نقطة الندى. تتكامل الأبواب الباردة عالية الكفاءة مع فواصل حرارية هيكلية بولي أميد (PA66 GF25) بسمك 24 مم إلى 34 مم ومقواة بألياف الزجاج بنسبة 25%. يظهر البولي أميد موصلية حرارية λ = 0.30 واط/مك، مما يقلل من انتقال الحرارة بالتوصيل بمقدار 160 مرة مقارنة بالصلب.
منع التعرق المحيط وتجمع الجليد
من خلال عزل الإطار الخارجي الدافئ عن الغلاف الداخلي تحت الصفر، تحافظ الفواصل الحرارية الهيكلية على أسطح الإطار الخارجي فوق نقطة الندى المحيطة. هذا يمنع تكثيف الإطار، وتساقط القطرات، وتكوين الجليد الخطير على الأرضية على طول ممرات الدخول.
4. Perimeter Compression Sealing & Dual-Axis Track Kinematics
تسرب الهواء الساكن من خلال الجوانب المحيطية التالفة أو غير المجهزة بشكل جيد يسبب نزفًا حراريًا مستمرًا على مدار 24 ساعة في اليوم حتى عندما تظل الأبواب مغلقة.
إلاستومرات EPDM متعددة الغرف لدرجات الحرارة المنخفضة
تستخدم أبواب الغرف الباردة عالية الأداء جوانب EPDM متعددة الغرف مشتركة الخلط مصممة بمواد ملدنة البارافينية. تحافظ هذه الإلاستومرات المتخصصة على المرونة الكاملة حتى -55 درجة مئوية، مما يضمن اتصالًا هوائيًا محكمًا مستمرًا دون التشقق أو أن تصبح هشة.
ميكانيكا ضبط المسار بزاوية 45 درجة
تستخدم الأبواب الانزلاقية الباردة منحدرات انخفاض المسار بزاوية 45 درجة مشغولة بالكمبيوتر الرقمي (CNC). خلال البوصات الأخيرة من الإغلاق، ينخفض المسار بالباب 10 مم عموديًا ويدفعه 8 مم أفقيًا للداخل. تضغط حركة المحورين هذه جوانب EPDM متعددة الغرف بإحكام ضد الإطار والأرضية، محققة محافظة هوائية من الفئة 4 بموجب EN 12426.
5. Interlocked Air Lock Vestibules & Buffer Zones
بالنسبة لمراكز التوزيع عالية الإنتاجية التي تعمل عند -25 درجة مئوية إلى -45 درجة مئوية، غالبًا ما يكون الباب الواحد غير كافٍ لمنع النقل الحراري الشديد.
أتمتة القفل المتبادل ببابين
تتميز دهاليز القفل الهوائي ببابين آليين عالي السرعة مفصولين بغرفة عازلة وسيطة. تقوم وحدات التحكم في PLC الذكية بقفل الأبواب، مما يضمن عدم إمكانية فتح الباب أ حتى يتم إغلاق الباب ب بالكامل. هذا يلغي تدفق الهواء المدخني الحملي المستمر بين أرصفة التحميل المحيطة وخلجان التخزين المجمدة العميقة.
إدارة الهواء العازل المجفف
معالجة الهواء داخل دهليز القفل الهوائي باستخدام مجففات مزيل الرطوبة تزيل الرطوبة من الهواء المحيط الداخل. هذا يمنع تكون الصقيع على أرضيات الغرف الباردة، مما يحسن بشكل كبير من جرى الرافعات الشوكية وسلامة العمال.

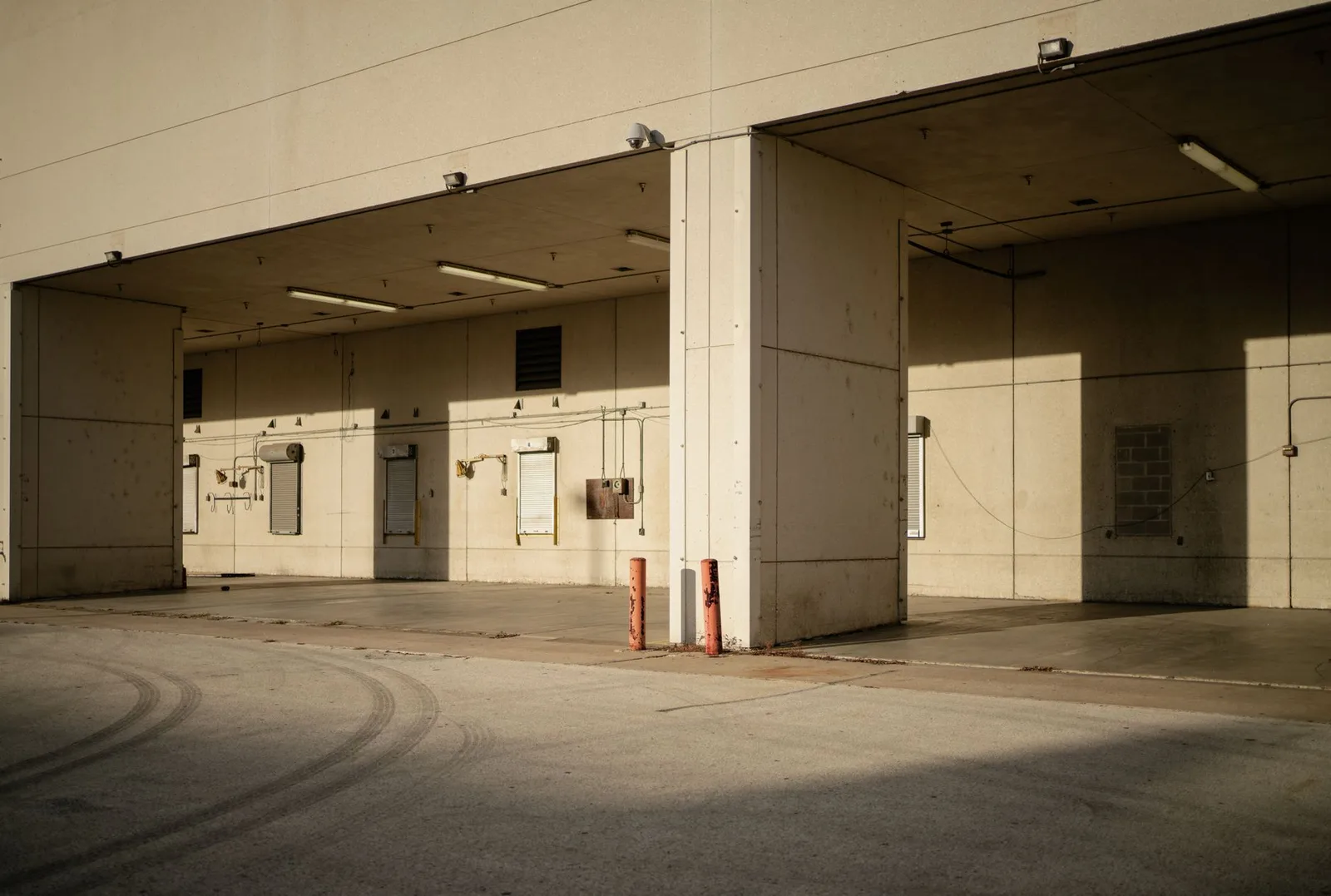

6. Inflatable Loading Dock Seals & Insulated Shelters
يمثل رصيف التحميل الواجهة الأساسية التي تنتقل فيها المنتجات المبردة بين مقطورات النقل ومرافق المستودع.
احتواء محيط المقطورة المحكم
تترك مخمدات الرصيف القياسية فجوات محيطية كبيرة حول مقطورات الشاحنات، مما يسمح بحجم هائل من حرارة الصيف والرطوبة بالتسلل إلى رصيف التجهيز المبرد. تستخدم سدود الرصيف القابلة للنفخ منفاخًا تجاريًا ثقيلًا لتوسيع أكياس الهواء PVC المحكمة بإحكام ضد الأعلى وجانبي جسم المقطورة.
عزل مستوى الرصيف الحراري
تركيب أغطية راصة لمسوحات الرصيف وأختام الفرش المحيطة أسفل موازيات التحميل يمنع الهواء البارد من التسرب من تحت حفر أساسات المستودعات، مما يقضي على تسرب الحرارة بالتوصيل.
7. التنشيط الراداري الذكي والأعمدة الواقية من الصدمات
الانضباط التشغيلي والحماية المادية الاستباقية أمران حيويان للحفاظ على الاحتواء الحراري على المدى الطويل.
مستشعرات الرادار لرفض حركة المرور العرضية
غالبًا ما تتسبب حبال السحب التقليدية أو مستشعرات الحركة القياسية في فتحات خاطئة عندما تمر الرافعات الشوكية بباب دون نية الدخول. تميز مستشعرات الرادار الميكروويف ثنائية المنطقة الذكية بين حركة المرور القادمة والحركة العرضية المتوازية، مما يفتح الأبواب فقط عندما تقترب مركبة في مسار دخول مباشر.
أعمدة الصدمات الهيكلية الثقيلة
تؤدي صدمات الرافعات الشوكية بإطارات الأبواب أو مساراتها إلى حدوث اختلالات طفيفة تكسر أختام الحلقة المحيطية. يوفر تركيب أعمدة الصدمات الفولاذية المملوءة بالخرسانة بقطر 150 ملم حماية لقنوات توجيه البوابات وهندسة الإطار، مما يضمن ضغط غطاء مانع للتساخن محكم الهواء باستمرار عامًا بعد عام.
8. مصفوفة إتقان حفظ الطاقة فترة الاسترداد
عند التخطيط كيفية منع فقدان درجة الحرارة في مرافق التخزين البارد, ، تحدد المصفوفة الهندسية أدناه الأداء والعائد على الاستثمار للتدابير المضادة الرئيسية:
| التدبير الهندسي المضاد | تقليل الفقد الحراري | الآلية الميكانيكية الأساسية | فترة الاسترداد المقدرة |
|---|---|---|---|
| أبواب معزولة عالية السرعة | تقليل بنسبة 65% إلى 75% | فتح بسرعة 1.5-2.5 م/ث؛ تعرض دورة <6 ثوانٍ | من 12 إلى 18 شهرًا |
| إطارات الكسر الحراري PA66 | تقليل بنسبة 85% إلى 90% | حاجز غير موصل من البولي أميد 24-34 ملم | من 14 إلى 20 شهرًا |
| نظام ختم المسار المنزلق ثنائي المحور | تقليل تسرب الهواء بنسبة 80% | انخفاض 10 ملم / ضغط EPDM للداخل 8 ملم | من 8 إلى 14 شهرًا |
| دهاليز القفل الهوائي المترابطة | تقليل بنسبة 85% إلى 92% | ترابط بابين بواسطة PLC؛ لا توجد مسودة مستمرة | من 18 إلى 24 شهرًا |
| أختام الرصيف القابلة للنفخ | تقليل بنسبة 70% إلى 80% | ختم ضغط الوسادة الهوائية على جسم المقطورة | من 10 إلى 16 شهرًا |
| مستشعرات الرادار الذكية | تقليل الفتح الخاطئ بنسبة 30% | تصفية حركة المرور العرضية؛ تنشيط مستهدف | من 6 إلى 10 أشهر |
| حماية أعمدة الصدمات | يمنع فشل الختم | أعمدة فولاذية قطر 150 ملم تمنع سوء محاذاة الإطار | فوري (أول تصادم) |
معايير حفظ الطاقة ومعايير الجودة التي تحكمها ISO ورموز سلامة مكان العمل من الهيئة التنفيذية للصحة والسلامة توفير إرشادات نهائية لكفاءة التبريد الصناعي.
9. الاستشارات الهندسية للمرفق لكفاءة سلسلة التبريد
الفهم كيفية منع فقدان درجة الحرارة في مرافق التخزين البارد تمكّن مشغلي المستودعات من تنفيذ حواجز حرارية ذات عائد استثمار عالي تخفض نفقات التشغيل الكهربائية وتحمي المخزونات المبردة. إن مراجعة ترددات دورة الأبواب، وفروقات درجات حرارة التشغيل، وميكانيكا الختم المحيطي تضمن الأداء الأمثل للمرفق.
هل تحتاج إلى تقييم فقدان الطاقة لأبواب غرفك الباردة؟
إذا كانت منشأة التخزين البارد لديك تعاني من تكاليف كهربائية مرتفعة، أو تكثف على الإطارات، أو تكون صقيع على المبخر، فإن فريق الهندسة المصنع متاح لمراجعة مخططات منشأتك وتقديم توصيات مخصصة للأبواب عالية السرعة وتحليلات العائد الحراري.
أسئلة شائعة حول فقدان درجة حرارة التخزين البارد
ما هي الأسباب الرئيسية لفقدان الحرارة في مرافق التخزين البارد؟
تسرب الهواء عند فتح الباب يسبب حتى 70٪ من إجمالي فاقد التبريد بسبب تبادل الهواء الحملي وأحمال الرطوبة الكامنة.
ما مقدار الطاقة التي توفرها أبواب التخزين البارد عالية السرعة؟
الأبواب عالية السرعة التي تعمل بسرعة 1.5 إلى 2.5 م/ث تقلل مدة تعرض الفتح المفتوح بأكثر من 70%، مما يقلل بشكل كبير من خسائر التسريب الحملي.
لماذا تتكون الرطوبة والجليد على إطارات أبواب الغرف الباردة؟
يحدث التكثف عندما تفتح الإطارات المعدنية إلى فواصل حرارية، مما يؤدي إلى برودة المعدن الخارجي أقل من نقطة الندى المحيطة وتجميد الأختام المحيطية.
ما هو الغرض من السقيفة المناوبة ذات المضخة الهوائية؟
تستخدم غرف الهواء القفل بابين مترابطين لضمان بقاء أحد الأبواب مغلقاً دائماً، مما يمنع تبادل الهواء المستمر على شكل مدخنة.
كيف تمنع أختام الرصيف القابلة للنفاخ فقدان درجة الحرارة؟
تتوسع الحواجز القابلة للنفخ باستخدام أكياس هواء من البولي فينيل كلورايد (PVC) متينة بإحكام حول مقطورات الشاحنات، مما يلغي الفجوات المحيطة التي يتسرب من خلالها الهواء الدافئ إلى رصيف التحميل.
