Dans la fabrication pharmaceutique, les biotechnologies et la fabrication de semi-conducteurs, une salle blanche ne fonctionne que tant que son enveloppe reste fermée. Chaque ouverture échange de l'air avec un espace moins contrôlé, et cet échange transporte particules, humidité et chaleur dans un volume aux limites définies.
C'est pourquoi les ingénieurs spécifient des portes à rideau PVC pour salles blanches plutôt que des portes à battant ou des rideaux à lattes au niveau de ces ouvertures. Un rideau PVC rapide se ferme en quelques secondes, s'étanche dans un guide latéral encastré et protège la cascade de pressions dont dépend la salle. Ce guide couvre l'étanchéité, la vitesse de cycle, les matériaux et la logique d'interverrouillage.

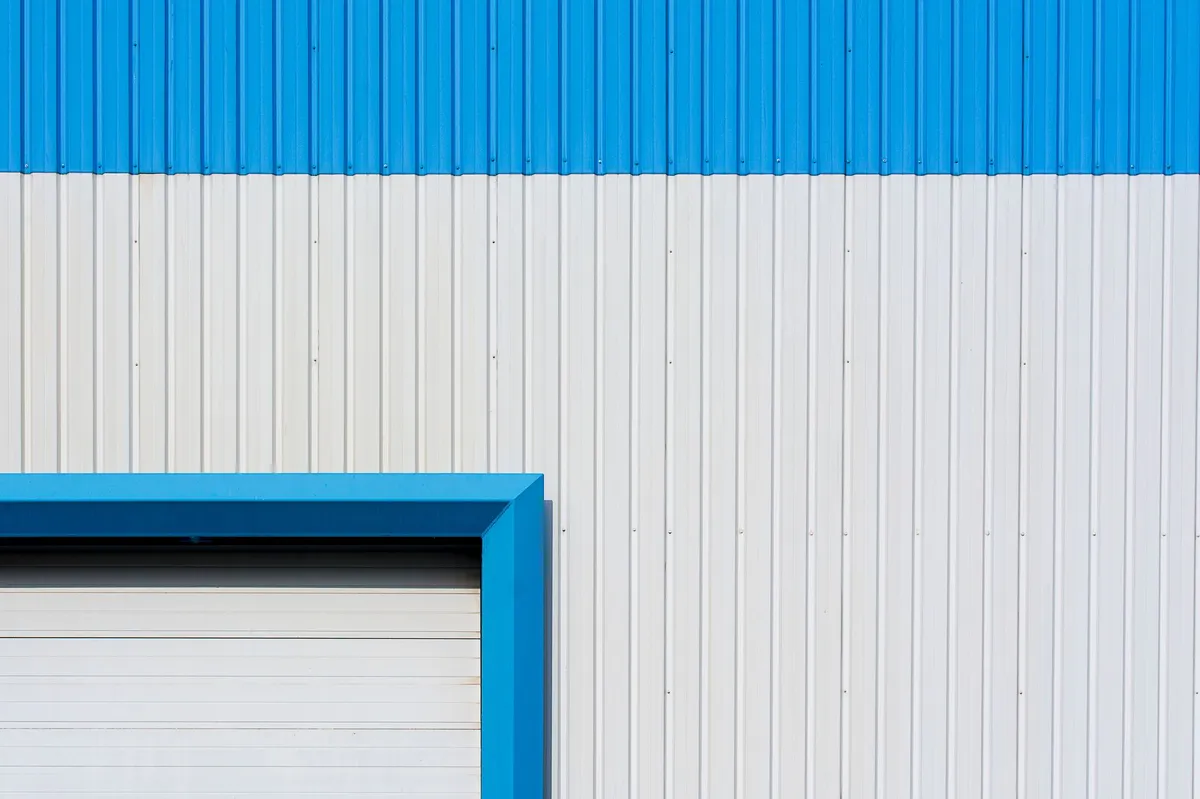

Étanchéité hermétique et maintien de la pression positive
Une salle blanche maintient une différence de pression par rapport à son environnement. L'air intérieur est légèrement supérieur à celui du corridor adjacent, de sorte que toute fuite pousse l'air filtré vers l'extérieur plutôt que d'aspirer de l'air non filtré vers l'intérieur.
Cette différence est faible et facile à perdre. Une valeur de conception typique citée entre salles blanches adjacentes se situe entre 10 et 15 Pa. Un espace sous un vantail peut dissiper cette pression plus vite que le traitement d'air ne la remplace. Les portes à rideau PVC spécialisées pour salles blanches y répondent grâce à un rebord inférieur souple qui s'assied sur le sol et des guides latéraux qui capturent le rideau sur toute sa course.
L'étanchéité détermine aussi le temps de récupération après chaque cycle. Une porte ouverte fait chuter la pression de la salle, et les filtres ont besoin de temps pour la reconstituer, donc une porte qui se referme rapidement maintient la salle plus proche de ses limites de classification. Demandez au fournisseur le taux de fuite à votre différentiel de conception plutôt qu'une affirmation générale sur l'étanchéité.
Comment les classes ISO 14644-1 influencent le choix des portes
L'ISO 14644-1 classe la propreté de l'air par concentration en particules, et chaque palier de classe modifie la limite d'un facteur dix. À 0,5 µm et plus, cela place l'ISO Classe 5 à 3 520 particules par mètre cube, la Classe 7 à 352 000 et la Classe 8 à 3 520 000. Ces limites figurent dans les tableaux de classification publiés aux côtés de la norme (Limites des classes ISO 14644-1).
Le débit d'air suit la classe. Les classes plus strictes nécessitent plus de renouvellements d'air par heure et une couverture plafond plus importante en filtres HEPA. La même porte ouverte coûte donc beaucoup plus d'air filtré dans une suite ISO Classe 5 que dans un couloir de marchandises Classe 8. La vitesse et la qualité d'étanchéité des portes évoluent donc selon la classe que vous protégez.
La classe détermine aussi le nombre de portes nécessaires. Les classifications inférieures acceptent souvent une seule porte étanche, tandis que les suites ISO Classe 4 et 5 ajoutent généralement un sas afin que deux portes ne s'ouvrent jamais simultanément. Lorsque vous spécifiez des portes à rideau PVC pour salles blanches, demandez contre quelle classe le package d'étanchéité et d'interverrouillage a été validé.
Temps de cycle rapides pour l'efficacité des flux
Les salles blanches déplacent les personnes, les matériaux et les équipements selon un planning serré. Une porte lente devient une file d'attente, et chaque seconde supplémentaire d'ouverture est autant d'air filtré que l'usine doit remplacer.
La vitesse de cycle est la réponse. RAX fabrique portes à grande vitesse une plage d'ouverture de 0,8 à 2,5 m/s, et les fournisseurs publient couramment des vitesses de fermeture proches de 1,0 m/s pour protéger le joint inférieur à la descente. Associez ce cycle à des capteurs radar ou à des ondes et la porte s'ouvre à l'approche et se referme une fois la charge passée.
Les cycles courts éliminent aussi la raison de caler une porte ouverte. Cette pratique annule complètement la cascade de pressions, donc une porte suffisamment rapide pour pouvoir attendre est un contrôle de conformité autant qu'un moyen d'augmenter le débit.

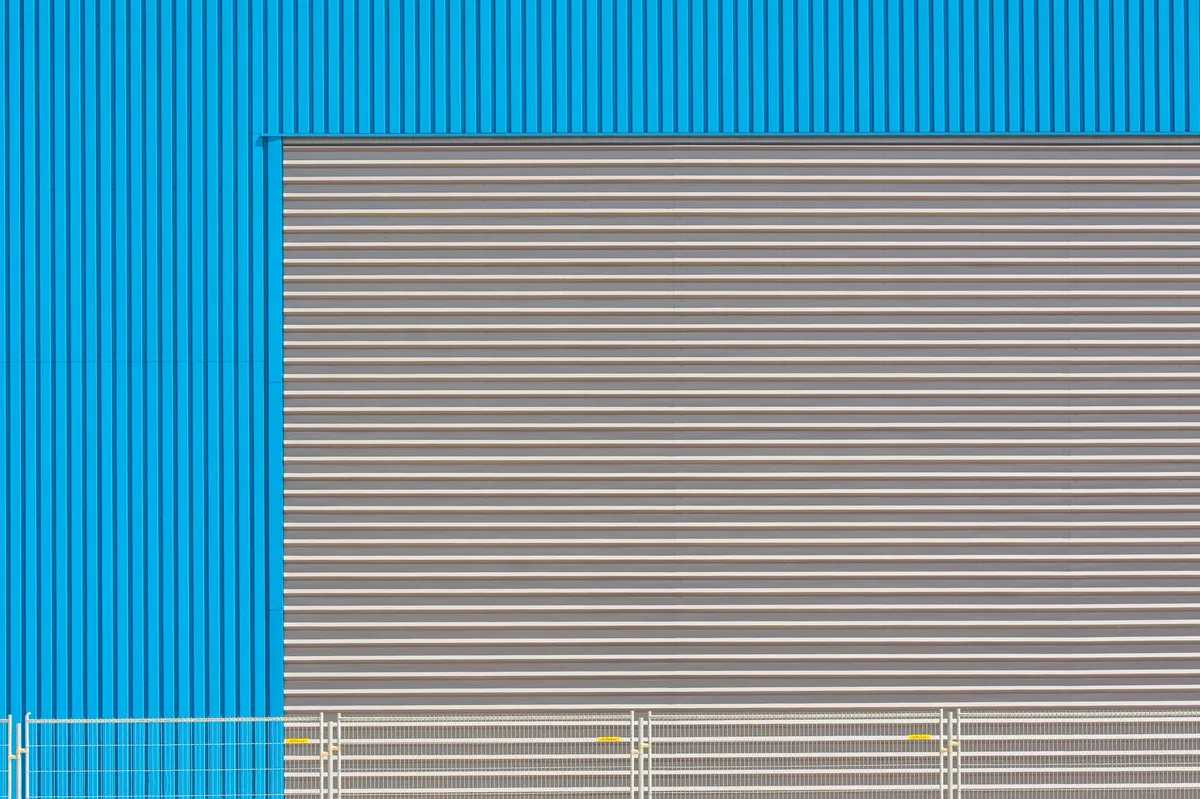

Matériaux résistants au lavage et conformes aux BPF
Les zones stériles subissent des nettoyages agressifs et fréquents, avec des sporicides, du peroxyde vaporisé et de l'eau chaude. L'acier carbone peint et les panneaux poreux se dégradent sous ce régime et commencent à dégager des particules dans la salle.
Le rideau vient en premier. La plupart des portes à rideau PVC pour salles blanches utilisent un composé de PVC formulé pour le contact alimentaire et l'usage en salle blanche, choisi pour sa surface lisse qui ne laisse aucune anfractuosité pour la croissance microbienne. RAX l'associe à des châssis, guides et carter moteur en acier inoxydable 304 ou 316 qui s'écoulent plutôt que de former des flaques.
L'épaisseur de la tôle compte sous un nettoyeur haute pression. RAX fabrique des caissons de porte en acier inoxydable et galvanisé dans la plage de 0,8 à 1,5 mm, assez épais pour rester plans et résister aux bosses qui capturent les résidus. Les sites agroalimentaires effectuant des lavages humides partent souvent de la porte haute vitesse agroalimentaire spécification.
Technologie de rideau auto-réparant à rupture pour les impacts
Les chariots et transpalettes heurtent les portes. Avec un vantail rigide, un impact déforme les panneaux, fissure la vitre et peut décrocher la porte de ses rails, laissant l'ouverture non étanche jusqu'à l'arrivée d'un technicien.
Les portes à rideau PVC pour salles blanches de haute qualité utilisent un guide latéral de type zip à rupture. Un impact détache le rideau du guide latéral, et le cycle de fermeture automatique suivant le remet en place et restaure l'étanchéité. Pas de remplacement de panneau, pas d'ouverture béante, pas de poste perdu.
Intégration d'activation sans contact pour l'hygiène
Les mains gantées transportent des contaminations. Les boutons-poussoirs et poignées obligent au contact à chaque passage, puis rejoignent le programme d'essuyage de toutes les autres surfaces de la salle.
L'activation sans contact supprime cette étape. Les interrupteurs infrarouges à approche, le radar micro-onde et les boucles inductives au sol déclenchent tous un cycle sans contact, et ils peuvent être zonés de sorte qu'un piéton n'ouvre jamais une porte de marchandise pleine largeur.
Les capteurs vous fournissent aussi un registre. Lorsque le contrôleur enregistre chaque activation, le dossier de lot peut indiquer qui a franchi le sas et quand, ce que l'auditeur demande à voir.

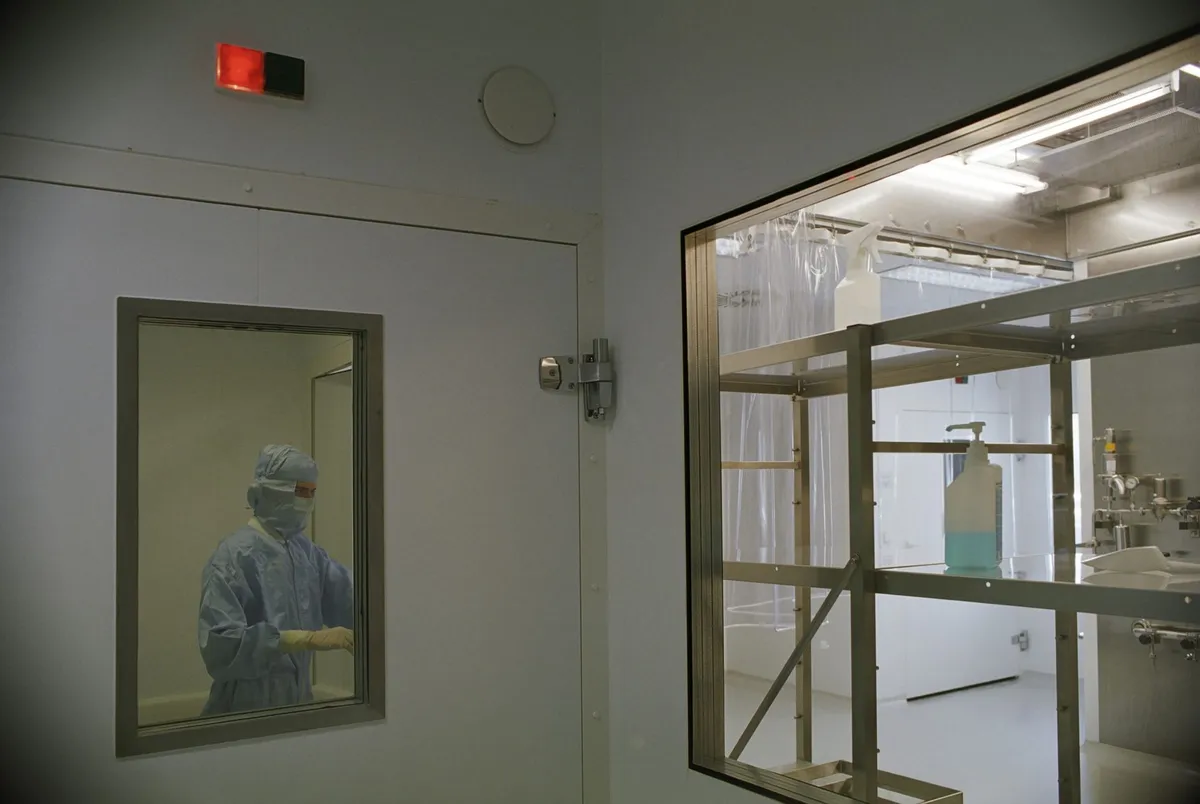

Fonctionnalités avancées de sas et d'interverrouillage
En ISO Classe 4 ou 5, une seule porte suffit rarement. Les sas matériels et personnes échelonnent le transfert de sorte que la suite propre ne s'ouvre jamais directement sur un corridor, et les portes à rideau PVC pour salles blanches interverrouillées forment cette paire.
L'interverrouillage est l'ensemble de règles qui le régit. La porte B reste verrouillée jusqu'à ce que la porte A se soit fermée et étanchéifiée, et de nombreux sites ajoutent un temporisateur de rétention afin que la chambre purge avant que le second vantail ne s'ouvre. RAX intègre cette logique dans le contrôleur plutôt que dans un câblage de relais, et sa gamme de portes de sas interverrouillées pour salles blanches est livrée avec les interfaces déjà en place.
Définissez par écrit l'état de défaut. Si l'alimentation tombe ou qu'un capteur défaute, décidez à l'avance si les deux portes se verrouillent, se déverrouillent toutes les deux, ou si l'une se déverrouille, et confirmez que la configuration par défaut du fournisseur correspond à votre plan de contamination.
Spécifications à confirmer avec votre fournisseur de portes
Une porte de salle blanche est un article spécifié, pas un choix de catalogue. Intégrez les points ci-dessous dans votre demande afin que deux devis puissent être comparés ligne par ligne.
Vitesse et service. Demandez les vitesses d'ouverture et de fermeture mesurées à la taille de votre porte, ainsi que la durée de service par heure. Un chiffre cité sur une porte de test réduite ne dit rien sur une ouverture de quatre mètres de large.
Étanchéité et fuite. Demandez de quoi est composé le rebord inférieur, comment les guides latéraux capturent le rideau, et quel taux de fuite le fournisseur indiquera à votre différentiel de conception.
Matériaux et finition. Confirmez le composé du rideau, le grade d'acier inoxydable et l'épaisseur de tôle, puis demandez comment le cadre s'écoule après un lavage.
Commandes et interfaces. Confirmez les contacts secs pour le système de gestion du bâtiment, les entrées d'interverrouillage, une IP65 sur le carter de l'actionneur, et ce que le contrôleur enregistre.
Documents et garanties. RAX fabrique des portes depuis 1999 dans son usine du Hebei, en Chine, expédie vers plus de 70 pays et a réalisé plus de 5 000 projets à l'étranger. Son système qualité est certifié ISO 9001:2015, avec la documentation CE EN 13241 et EN 12453 ainsi que les rapports matériaux SGS. La garantie couvre 2 ans sur le caisson de porte, 3 ans sur l'actionneur et 5 ans sur le moteur servo.
Là où les portes haute vitesse standard font défaut
Une porte haute vitesse standard est conçue pour le trafic, pas pour la classification. Son rideau transporte généralement des panneaux de vision et des barres de rigidification, les guides latéraux dépassent du mur, et le rebord inférieur s'arrête avant le sol pour éviter de frotter. Chaque choix est sensé dans un entrepôt et incorrect dans une salle blanche.
Les modes de défaillance découlent de cela. Un espace au seuil laisse fuir la pression en continu, donc la salle n'atteint jamais son consigne de différentiel. Les fixations apparentes et les guides creux piègent les résidus qu'un lavage ne peut atteindre, et l'acier doux peint rouille dès que le régime au peroxyde démarre. Les portes standard manquent aussi des contacts d'interverrouillage dont un sas a besoin.
Rien de tout cela ne signifie qu'une porte d'entrepôt ne peut pas être modernisée. Cela signifie que les portes à rideau PVC pour salles blanches sont spécifiées comme un ensemble, avec le rideau, les guides, les joints et les commandes choisis conjointement. Le coût d'une erreur se révèle dans des comptages de particules échoués plutôt que dans une facture de réparation.
Questions fréquentes sur les portes de salle blanche
Les portes roulantes en PVC conviennent-elles aux salles propres GMP ?
Oui, lorsque le rideau est un composé en PVC de qualité alimentaire et le cadre en acier inoxydable 304 ou 316. Les fournisseurs spécifient couramment des rideaux non poreux pour le rinçage, et le cadre doit permettre l'écoulement plutôt que la formation de flaques.
Ces portes peuvent-elles maintenir une différence de pression positive ?
Ils maintiennent la pression tant que le joint assure l'étanchéité. Une valeur typique est de 10 à 15 Pa entre pièces adjacentes. Demandez au fournisseur une valeur de fuite à cette différentielle, puis vérifiez sur site à l'aide d'un manomètre.
À quelle vitesse un portail roulant de salle blanche doit-il cycle ?
RAX fabrique des portes rapides avec des vitesses d'ouverture de 0,8 à 2,5 m/s. Les fournisseurs publient généralement des vitesses de fermeture aux alentours de 1,0 m/s. Ajustez la vitesse à la largeur de l'ouverture et au cycle de service par heure.
Que se passe-t-il si un chariot heurte le rideau ?
Un guide de sécurité libère le rideau de sa piste latérale lors de l'impact. Le cycle automatique de fermeture suivant le remet en place, rétablissant l'étanchéité sans remplacement de panneau ni intervention technique.
Les portes enroulables en PVC peuvent-elles fonctionner dans un sas interlock ?
Oui. Le contrôleur peut maintenir la porte B verrouillée jusqu'à ce que la porte A soit fermée et étanche, avec un temps de purge optionnel. Confirmez l'état en cas de perte d'alimentation avant de valider la conception.
