Die meisten Käufer durchlaufen den Auswahlprozess rückwärts. Sie beginnen mit einem Katalog, wählen eine Tür, die richtig aussieht, und erfahren erst dann, was die Öffnung, der Verkehr und das Gebäude tatsächlich verlangen. Die Schlange von Gabelstaplern, die sich montags hinter der falschen Tür aufgestaut hat, ist die Rechnung für diese Reihenfolge.
Wir bauen Industrie-Toranlagen seit 1999, und die Aufträge, die gut laufen, beginnen alle gleich: mit den Bedingungen, nicht mit dem Produkt. Bedingungen lassen sich klar lesen, sobald man sie benennen kann[[G1]], deshalb halten wir diese Struktur nur einen Klick entfernt. welche Merkmale eine Industrietür ausmachen, Die Auswahl einer Industrie-Toranlage ist eine Abfolge von sechs Entscheidungen, und jede davon schränkt den Kreis ein, bevor eine einzige Modellnummer zur Sprache kommt.
Beginnen Sie mit der Öffnung und dem Verkehrsprofil

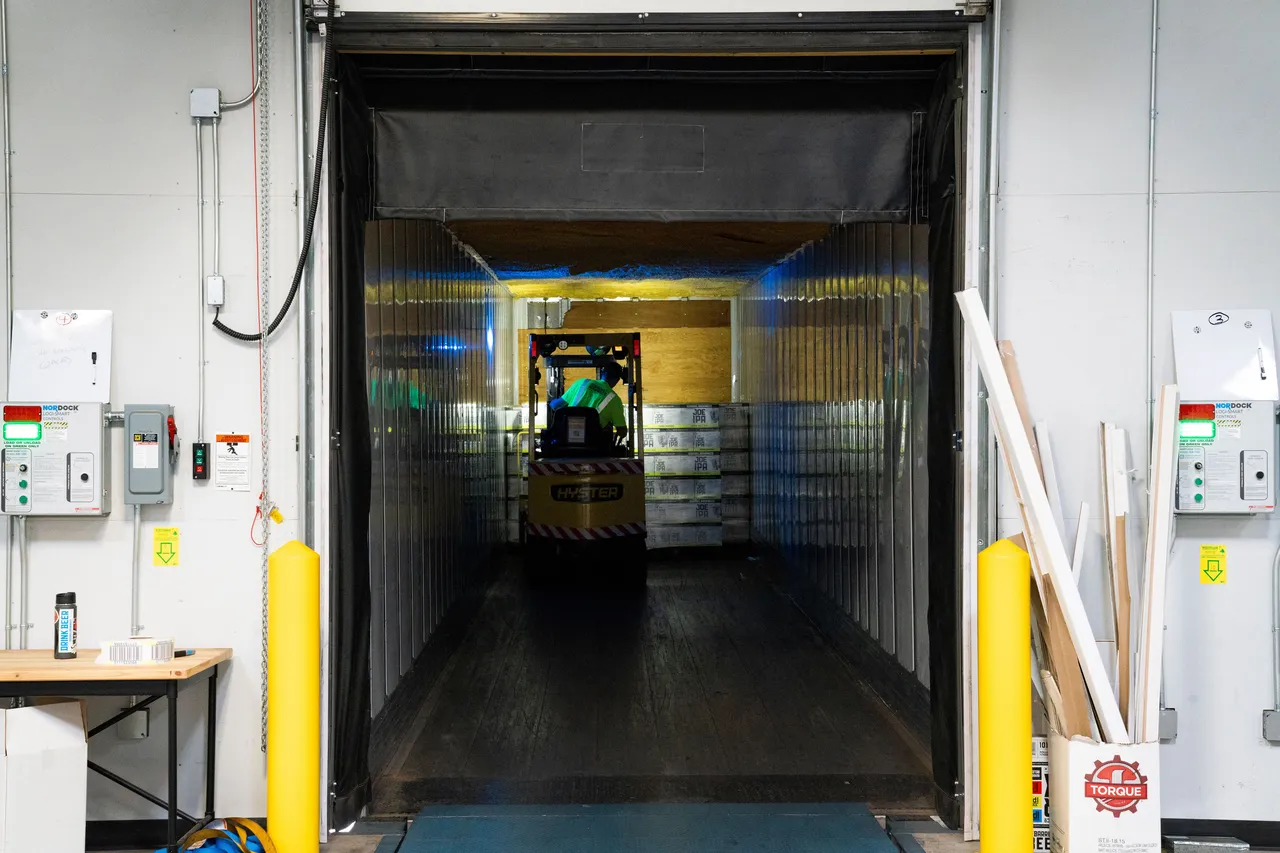

Jede Tür-Entscheidung beruht auf vier Vor-Ort-Fakten. Erstens die lichte Weite und Höhe der Öffnung. Zweitens der verfügbare Kopf- und Seitenraum für das Wickeln, Schieben oder Stapeln der Tür. Drittens, wie viele Zyklen die Tür an einem normalen Tag absolviert. Viertens, wann diese Zyklen passieren, denn zweihundert über eine Schicht verteilt und zweihundert auf zwei Stunden gestapelt sind unterschiedliche Ingenieuraufgaben.
Der Verkehr ist der Input, den Käufer am häufigsten überspringen. Eine Tür, die zweimal pro Stunde öffnet, toleriert Kompromisse, die eine Tür, die alle zehn Minuten zweimal öffnet, nicht kann. Bevor Sie eine Industrietür-Lösung auswählen, stehen Sie eine volle Schicht lang an der Öffnung und zählen. Die Zahl, die Sie aufschreiben, wird jede spätere Entscheidung stärker beeinflussen als der Preis.
Passen Sie die Türart an die Belastung an
Sobald die Belastung auf Papier ist, verengt sich die Auswahl der Türarten schnell. Fünf Familien decken die meisten Industriegebäude ab, und jede gewinnt unter anderen Bedingungen.
| Türtyp | Wo sie gewinnt | Geschwindigkeitsbereich | Hinweise |
|---|---|---|---|
| Rollladen | Sicherheit und breite Spannweiten, bis zu 12.000 mm | Moderat | Langsame Zyklen kosten Zeit an häufig genutzten Öffnungen |
| Sektionaltor | Dämmung und Dichtung an Dockstationen | Moderat | Benötigt Kopfraum; viele bewegte Teile |
| Hochgeschwindigkeits-Rollladen | Häufiger interner Verkehr | 0,8 bis 2,5 m/s | Keine reine Sicherheitstür |
| Klappfalttür | Breite Öffnungen bei begrenztem Kopfraum | Moderat | Schwenkfläche außerhalb der Öffnung |
| Schiebetore | Flugzeughallen und sehr breite Spannweiten | Langsam bis moderat | Wandfläche neben der Öffnung |
Die häufigste Kollision ist Hochgeschwindigkeit gegen Sektionaltor an einer Laderampe. Wenn die Zyklenfrequenz die Energie- und Warteschlangenrechnung treibt, gewinnt die Geschwindigkeit; wenn die thermische Trennung treibt, gewinnt die Dämmung. Unser Vergleich von Hochgeschwindigkeits-Tor versus Sektionaltor ist die nächste Lektüre für diese Entscheidung. Standorte mit breiter Spannweite und geringem Kopfraum sollten industrielle Klappfalttüren vor der endgültigen Entscheidung ebenfalls abwägen.
Ist der Motor an die Belastung angepasst?
Ein für die Belastung ausgelegter Türkörper scheitert dennoch früh, wenn der Antrieb dahinter unterdimensioniert ist. Geben Sie die erwartete Zyklenrate in der Spezifikation an und lassen Sie den Lieferanten Motor, Getriebe und Federn danach dimensionieren. Hochfrequente Öffnungen rechtfertigen einen Servoantrieb; gelegentliche Öffnungen nur selten.
Steuerungen verdienen dieselbe Prüfung, und die umfassenderen Entscheidungsparameter stehen in unserem Leitfaden zur Wahl eines Hochleistungstores. Schutzart IP65 hält Staub und Wasser vom Reinigungsstrahl fern. Eine serielle Schnittstelle wie RS485 ermöglicht der Tür die Meldung in das Werksnetzwerk. EN 12453 gruppiert Tore nach der Intensivität ihrer Nutzung. Diese Gruppe entscheidet, welche Schutzeinrichtungen die Installation benötigt, was die Belastungserklärung zu einer Konformitätsanforderung macht, nicht nur zu einer ingenieurtechnischen.
Sicherheit und Konformität gehen vor Preis
Zwei europäische Normen tragen hier das meiste Gewicht. EN 13241 ist die Produkt-Norm für Industrietore und Tore und deckt Leistungsmerkmale ab. Eine Tür in ihrem Geltungsbereich benötigt möglicherweise eine Leistungserklärung gemäß der Bauproduktenverordnung. EN 12453 regelt die Sicherheit bei der Benutzung von kraftbetätigten Toren: Gefahren, Schutzeinrichtungen und die Prüfverfahren, die sie nachweisen.
Konformitätshinweis: Wo die Kraftbegrenzung die gewählte Sicherheitsstrategie ist, benötigt die installierte Tür eine objektive Kraftprüfung, um nachzuweisen, dass sie innerhalb sicherer Grenzen bleibt. Das anerkannte Prüfregime folgt EN 12445. Sicherheitskanten und Lichtvorhänge sind zertifizierte Schutzeinrichtungen, keine optionalen Zubehörteile.
Die Empfehlung des UK-Regulators zu kraftbetätigten Toren und Toren ergänzt einen Punkt, den man in jede Spezifikation mitnehmen sollte: Windlast ist Teil des Sicherheitsbildes. Böen, die ein Antrieb nicht überwinden kann, lassen eine Tür halb geöffnet und unkontrolliert zurück. Fragen Sie, wie die Kraftgrenzen am tatsächlich installierten Tor verifiziert wurden, nicht nur an einer Prüfstandprobe. Eine technische Zeichnung der Baugruppe, wie die untenstehende, ist der Ort, an dem diese Details sichtbar sein sollten.
Wind, Wärme, Feuchtigkeit und Hygienebelastungen
Die Umgebung entscheidet, wie viel Leistung die Tür in geschlossener Position halten muss. Wind wird nach EN 12424 in sechs Klassen eingeteilt, von Klasse 0 bis Klasse 5. Ein Küsten- oder exponierter Standort sollte seine Klasse in der Spezifikation benennen statt zu hoffen. Unsere windlastbemessenes Sektionaltor existiert genau aus diesem Grund. Eine spiralige starre Hochgeschwindigkeits-Tür der Klasse 5 decke intermittierende interne Transporte ab, wo Druckspitzen häufig sind.
Die thermische Trennung wird gemäß EN 13241 als U-Wert in Watt pro Quadratmeter-Kelvin gemessen. Eine 40 bis 50 mm PU-dämmte Sektionswand mit 0,33 W/m²K scheidet einen Kühlraum ab; ein Streifenvorhang tut das nicht. Ordnen Sie die Zahl dem zu, was sich auf beiden Seiten der Öffnung befindet, nicht dem Gebäude-Durchschnittswert.

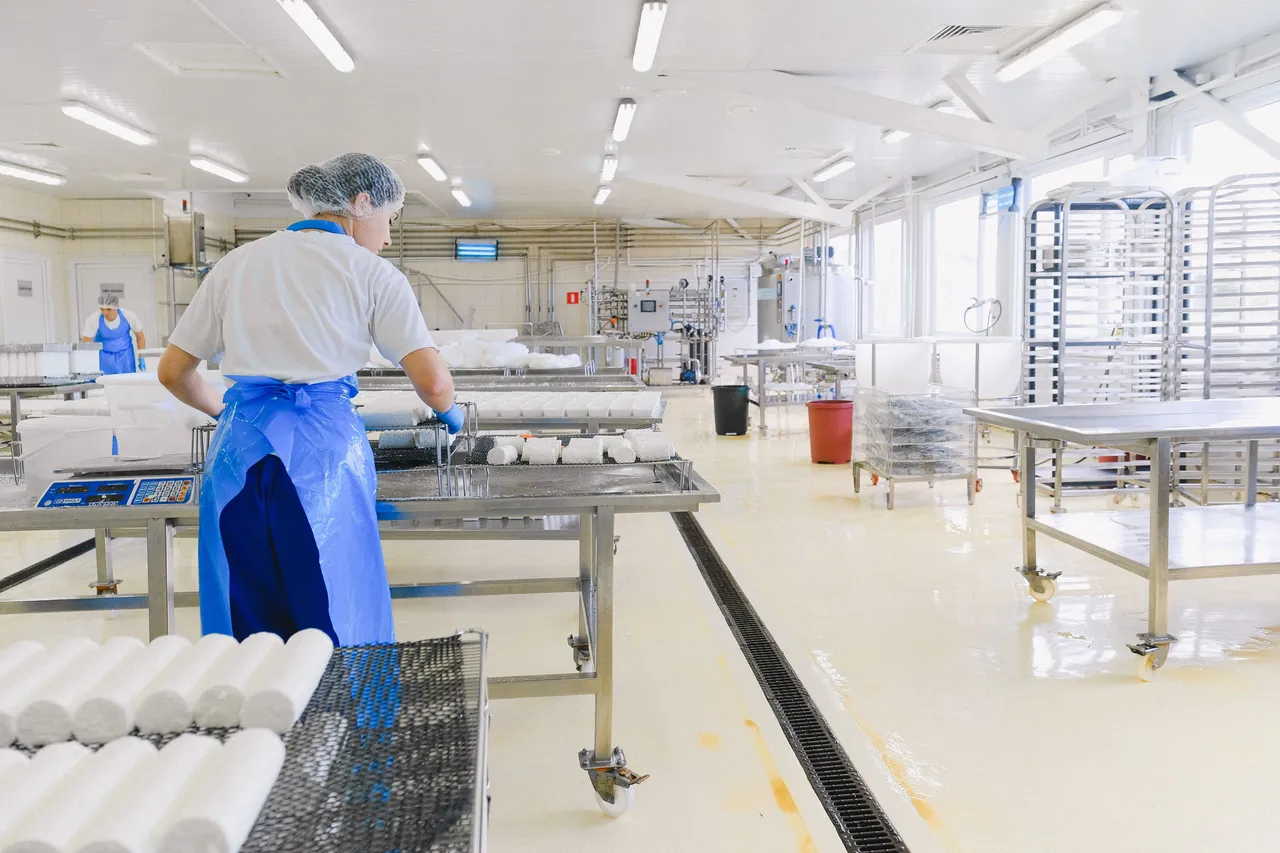

Wasser und Hygiene bestimmen die Materialauswahl. In einer Lebensmittelproduktionsanlage zieht das Reinigungspersonal am Abend Ätzschaum und heißes Wasser über alles in Bodennähe. Ein lackierter Kohlenstoffstahlrahmen verliert diesen Kampf binnen weniger Winter. Edelstahl SS304 oder SS316, versiegelte Führungsprofile und waschdruckfeste Steuerungen bilden dort die ehrliche Grundausstattung.
Kalkulieren Sie die Tür über ihre gesamte Lebensdauer
Der Katalogpreis ist die kleinste Position in der Bilanz der Tür, und wir werden diese Behauptung in jedem Showroom-Gespräch verteidigen. Die echte Rechnung hat vier Positionen: Anschaffung, Energieverlust durch die Öffnung, Wartung über die Jahre und Produktionsstillstand, während die Tür auf einen Techniker wartet. Eine konventionelle Sektionaltür weist mehr verschleißanfällige bewegliche Teile auf als eine Hochgeschwindigkeits-Stofftür, weshalb die Wartungserwartungen in den Vergleich gehören, nicht danach.
Garantiebedingungen zeigen, wie der Hersteller die späteren Positionen kalkuliert. Unsere gelten zwei Jahre für Türkörper, drei für Antriebe und fünf für Servomotoren. Garantiersatzteile werden innerhalb von fünf bis sieben Tagen per DHL oder FedEx versandt. Lesen Sie unabhängig von der Marke, was jede Stufe tatsächlich abdeckt, bevor Sie eine Industrietür allein zum Aufkleberpreis auswählen.
Die Acht-Frage-Auswahl-Checkliste
Die sechs Entscheidungsbereiche oben lassen sich auf acht Fragen zusammenfassen. Beantworten Sie diese schriftlich, bevor das erste Angebot eingeht, und die Auswahl einer Industrietür-Lösung wird zu einem Vergleich dokumentierter Anforderungen statt zu einer Reaktion auf Broschüren.
| Frage | Was die Antwort verändert |
|---|---|
| 1. Welche lichte Weite, Höhe, Kopffreiheit und Seitenfreiheit sind erforderlich? | Schließt Typen aus, die physikalisch nicht passen |
| 2. Wie viele Zyklen soll die Tür pro Tag durchlaufen, und wann? | Bestimmt Türtyp und Motorisierung |
| 3. Was muss die Tür trennen: Sicherheit, Wärme, Staub, Lärm? | Legt Paneelaufbau, Dichtungen und U-Wert-Ziel fest |
| 4. Welche EN-12453-Schutzvorrichtungen benötigt die Verkehrsart? | Kanten, Lichtschranken, Kraftprüfung, Steuerungsmodus |
| 5. Welche Windklasse benötigt die exponierte Gebäudeseite? | Benennt die zu spezifizierende EN-12424-Klasse |
| 21. Wird die Fläche abgewaschen, ist sie staubig oder korrosiv? | Wählt Edelstahl, Beschichtungen und IP-Schutzart |
| 7. Wer wartet die Tür, und wie schnell muss sie wieder laufen? | Legt Garantiestufe und Ersatzteilkonditionen fest |
| 8. Was kostet eine Stunde Stillstand an dieser Öffnung? | Rechtfertigt Geschwindigkeit, Zuverlässigkeit und Redundanz |
Was Sie vor Unterzeichnung mit dem Lieferanten bestätigen sollten
Die Checkliste nützt nichts, wenn jede Antwort keinen namentlich genannten Verantwortlichen hat, daher schließen Sie den Prozess, indem Sie diese zuweisen. Die Einkaufsabteilung ist für die Fragen eins, zwei und acht zuständig, und die Sicherheitsabteilung für die vier und fünf. Dann legen Sie die Unterlagen auf den Tisch; Instandhaltung übernimmt sechs und sieben. Eine konforme Tür wird mit einer EU-Konformitätserklärung, einem EN-13241-Prüfbericht, CAD-Montagezeichnungen, Schaltplänen und einer englischen Montageanleitung ausgeliefert. Keine dieser Unterlagen sollte im Vertrag optional sein.
Dieses Dossier ist zugleich Ihr Abnahmetest. Prüfen Sie die gelieferte Tür gegen die Zeichnungen, den Krafttest gegen EN 12453 und die Ersatzteilliste gegen die Garantiestufen. Eine Stunde, die vor der Unterschrift in die Überprüfung der Papiere investiert wird, spart Wochen an Auseinandersetzungen nach Inbetriebnahme.
Häufig gestellte Fragen
Welche Art von Industrietür benötige ich für eine stark frequentierte Verladestelle?
Zuerst die Zyklen zählen. Eine niedrige Anzahl eignet sich normalerweise für ein isoliertes Sektionaltor; häufige Zyklen begünstigen eine Hochgeschwindigkeitstür, die oft mit einem Sektionaltor als äußere Barriere kombiniert wird.
Lohnt sich eine Hochgeschwindigkeits-Tür für eine wenig frequentierte Öffnung?
Normalerweise nein. Die Geschwindigkeit amortisiert sich über die Cyclingfrequenz und den Energieeffizienzgewinn; bei geringer Beanspruchung ist ein gut versiegeltes Sektionaltor die bessere Wahl.
Welche Windklasse sollte ein Industrietor haben?
EN 12424 definiert sechs Klassen, Klasse 0 bis Klasse 5. Exponierte oder Küstenfassaden sollten die Klasse explizit angeben; Klasse 5 ist die Höchstbewertung für extreme Standorte.
Welche Anforderungen stellt EN 12453 an ein angetriebenes Industrietor?
Sie legt Sicherheitsanforderungen bei der Verwendung für elektrisch angetriebene Türen fest: Gefahrenbeherrschung, an die Nutzungsgruppe angepasste Schutzvorrichtungen sowie Prüfverfahren wie Kraftmessung.
Wie lange sollte die Garantie für eine Industrietür gelten?
Erwarten Sie gestaffelte Garantien: zwei Jahre auf das Türgehäuse, drei auf die Aktuatoren und fünf auf Servomotoren ist ein vertretbarer Maßstab. Prüfen Sie auch die Versandbedingungen für Ersatzteile.
Sobald ein allgemeiner Pfad klar ist, wird die standortbezogene Variante dieser Entscheidung in passgenauen Industrie-Türsystemen für Ihre Räumlichkeiten, erläutert, das die Anforderungen an Lagerhallen, Werkstätten, Kühlräume, Reinräume, Hangars und Ladebuchten mit Systemen verknüpft.
