Die ingenieurtechnische Entwicklung von Industrietüren über das vergangene Jahrhundert spiegelt die Wandlung der globalen Fertigung, der Hochleistung logistics, und der automatisierten Materialhandhabung wider. Von primitiven manuellen Holzverschlägen bis zu intelligenten, hochschnellen automatisierten Barrieren haben sich Türentechnologien kontinuierlich weiterentwickelt, um kritische operative Herausforderungen zu lösen: Öffnungsgeschwindigkeit, thermische envelope containment, physische Sicherheit und Arbeitssicherheit.
Inhaltsverzeichnis
- Die Frühe Industrieära: Massive Schiebeholztor und manuelle Stahl-Lamellen
- Die Aufwärts-Sektions-Revolution: Mechanische Durchbrüche und frühe Automatisierung
- Industrielle Expansion Mitte des Jahrhunderts: Gewerbliche Elektrifizierung und Hydraulik-Leistung
- Die Thermal-Revolution: Kühlkette-Logistik und Polyurethan-Sandwichpaneele
- Das Aufkommen von Hochgeschwindigkeits-Gewebe-Türen: Schnelle Zyklen und Klimaeindämmung
- Sicherheitstechnische Meilensteine: Von UL 325-Optiksensorik zu DASMA-Standards
- Die moderne vernetzte Ära: Variable Frequency Drives, IoT-Telemetrie und prädiktive KI
- Industrie-Tür-Technologie-Jahrhundert-Evolutionsmatrix
- Spezifizieren Sie Engineering-Lösungen für kommerzielle Türen der nächsten Generation
Basierend auf den praktischen Erfahrungen unseres Ingenieurteams bei der Inbetriebnahme von Gewerbetürsystemen in schweren Industrieanlagen und automatisierten Logistikzentren bietet das Verständnis dieser technologischen Entwicklung eine entscheidende Grundlage für den modernen Facility-Entwurf. Wir haben diese umfassende ingenieurtechnische Rückbetrachtung zusammengestellt, um die wichtigsten mechanischen, materialbezogenen und digitalen Meilensteine nachzuzeichnen, die moderne gewerbliche Industrietüren geprägt haben.
Die Frühe Industrieära: Massive Schiebeholztor und manuelle Stahl-Lamellen
Industrieanlagen im frühen zwanzigsten Jahrhundert arbeiteten mit primitiven Türbarrieren, die dem Güterverkehr schwere betriebliche Einschränkungen auferlegten.

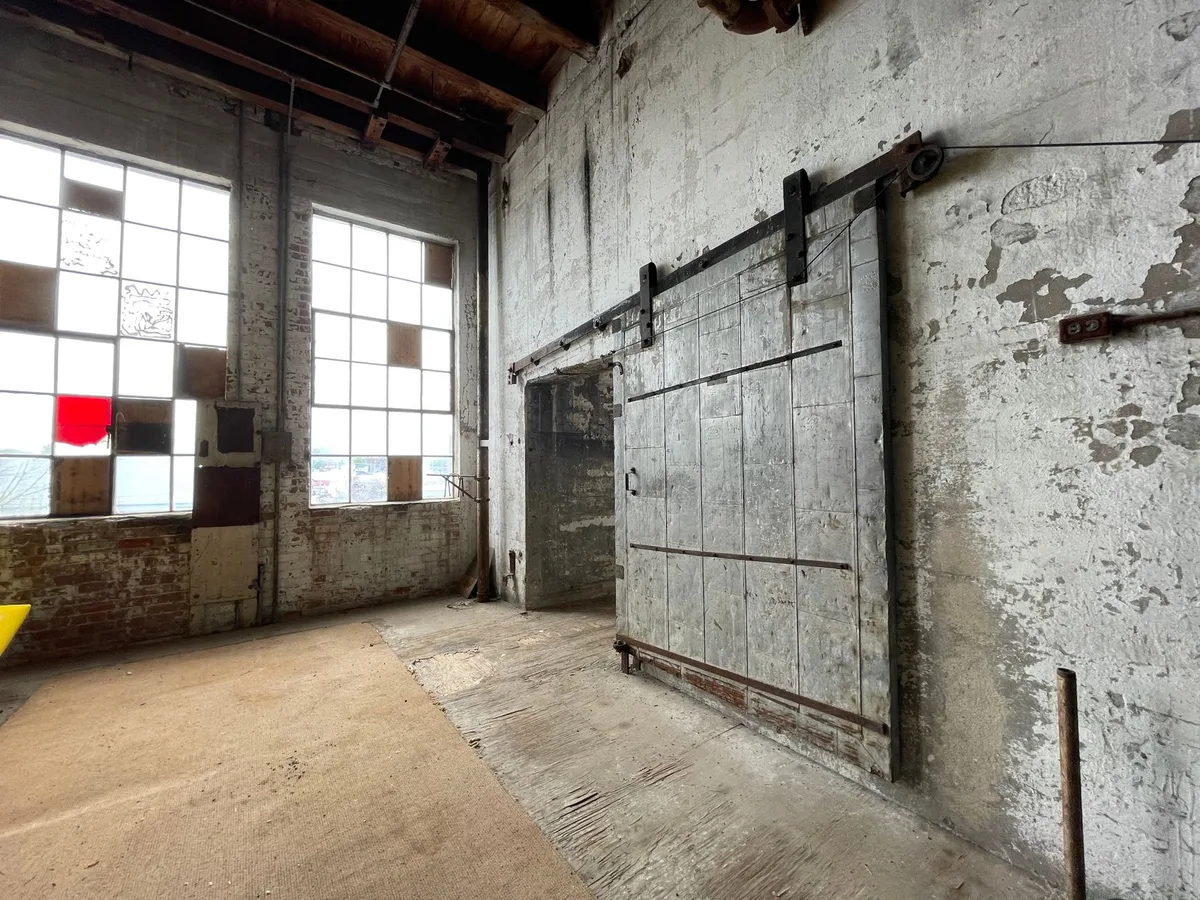

Einschränkungen von schienengeführten Schiebestalltoren in frühen Güterdepots
Bevor sich aufwärts öffnende Tore etablierten, verließen sich industrielle Lagerhallen auf massive hölzerne Schiebe-Stalltore, die an Decken-Trolley-Schienen aufgehängt waren. Diese Türen benötigten umfangreiche horizontale Wandfreiheit zum Öffnen, wodurch verhindert wurde, dass Anlagen Regale oder Maschinen direkt neben den Türöffnungen platzierten. Außen montierte Schiebetore entgleisten häufig bei starken Windböen oder Eisansatz.
Frühe gegengetriebene Rollenstahl-Aufwickelmechanismen für den Fabrik-Sicherheitsschutz
Schwere Fertigungsanlagen und Lokomotiv-Rundhäuser benötigten Feuerschutz und Sicherheit, die Holz-Türen nicht bieten konnten. Frühe Ingenieure entwickelten manuelle Roll-Stahl-Türen aus schweren ineinandergreifenden galvanisierten Lamellen, die sich um Überkopftrommeln aufwickelten. Obwohl diese Türen Bodenfläche einsparten, erforderten ihre primitiven Gegengewichtsfedern enorme körperliche Anstrengung oder langsame Handkettenzüge.
Schwere Witterungs-Infiltration und extreme körperliche Arbeitsanforderungen
Frühe Industrietüren boten vernachlässigbaren Wetterschutz. Unisolierte Holzbohlen und nicht versiegelte Stahl-Lamellen ließen massive Zugluft in die Fabrikböden strömen, wodurch der Heizölverbrauch im Winter stark stieg. Die körperliche Anstrengung zum Bedienen schwerer manueller Türen verursachte häufige Arbeitnehmer-Müdigkeit und chronische Verzögerungen beim Materialhandling.
Die Aufwärts-Sektions-Revolution: Mechanische Durchbrüche und frühe Automatisierung
Die Erfindung aufwärts öffnender Sektionaltore verwandelte grundlegend den gewerblichen Gebäudeentwurf und die Materialfluss-Effizienz.

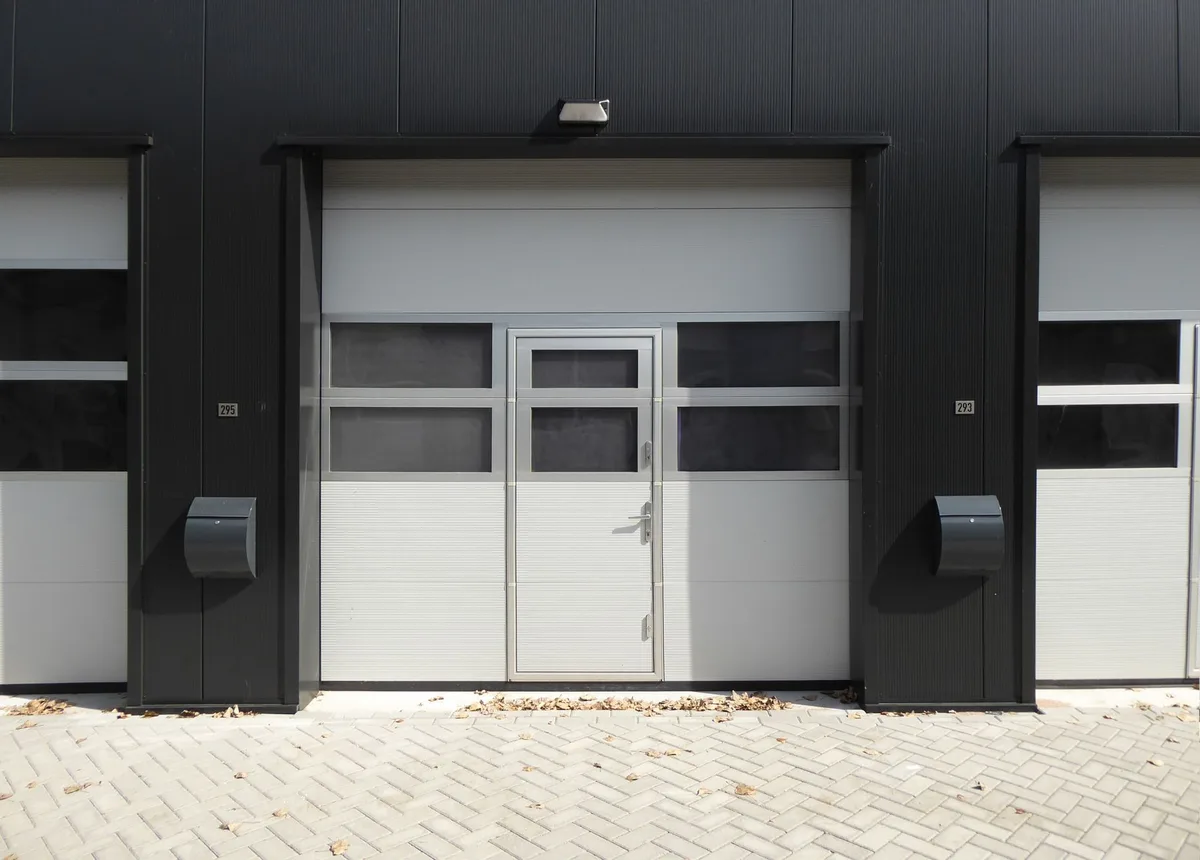

Der Durchbruch von Sektions-Deckentüren und horizontaler Schienenführung
Der Erfinder C.G. Johnson revolutionierte die gewerbliche Architektur durch die Entwicklung des ersten aufwärts öffnenden Sektions-Deckentors. Indem er eine starre Tür in gelenkige horizontale Paneele teilte, die entlang vertikaler und horizontaler Deckenschienen geführt werden, hob sich das Sektionstor gerade nach oben und lag parallel zur Decke. Dieser Durchbruch eliminierte externe Schwenkfreiheit und bewahrte vollem Türzugang.
Die Einführung gewerblicher elektrischer Motor-Türantriebe
Kurz nach der Erfindung des Sektionaltors stellten Ingenieure die ersten dedizierten gewerblichen elektrischen Türantriebe vor. Die Elektrifizierung ermöglichte Arbeitern, große Lagerhallenöffnungen mit einem Druck auf einen Wandknopf zu öffnen. Automatisierte Betriebsweise beschleunigte Fahrzeug Beladezeiten und eliminierte gleichzeitig die Arbeitsunfallrisiken beim Heben schwerer Türen mit Gegengewicht.
Beseitigung von Schneeblockaden und Einsparung wertvoller Bodenfläche in gewerblichen Buchten
Aufwärts öffnende Tore lösten eine wichtige saisonale Verwundbarkeit in nördlichen Industrieklimaten. Externe Schiebe- und Drehtüren wurden häufig von Schneeverwehungen blockiert und erforderten stundenlange manuelle Schaufelarbeit, bevor Güterfahrzeuge beladen werden konnten. Sektionaltore öffneten sich vertikal innerhalb des Gebäudekörpers und funktionierten einwandfrei, unabhängig von äußerer Schneeanhäufung.
Industrielle Expansion Mitte des Jahrhunderts: Gewerbliche Elektrifizierung und Hydraulik-Leistung
Das Industrie-Wachstum nach dem Krieg katalysierte rasante Fortschritte in gewerblichen Tür-Mechanik-Standards und Antriebssystemen.
Fertigungsexpansion nach dem Krieg und der Aufstieg dedizierter motorisierter Antriebe
Der Boom nach dem Krieg erforderte schnellen Materialdurchsatz über massive Fertigungsanlagen. Schwere gewerbliche Jackshaft- und Trolley-Antriebe wurden zur Standardausrüstung. Antriebshersteller konstruierten Dauerlauf-Gewerbe-Getriebe mit ölbadgeschmierten Schneckenrädern, die es Türen erlaubten, Dutzende Male täglich zu zyklen, ohne zu überhitzen.
Einführung pneumatischer und hydraulischer Industrietür-Aktuatoren
Explosionssichere Chemieverarbeitungsanlagen und schwere Gießereien benötigten nicht-elektrische Aktivierungssysteme. Ingenieure führten pneumatische und hydraulische Tür-Aktuatoren ein, die von zentralen Druckluftnetzen der Anlage betrieben wurden. Diese Systeme lieferten extreme Öffnungsbeschleunigung und eliminierten gleichzeitig elektrische Funkenrisiken in explosiven atmosphärischen Umgebungen.
Standardisierung von Torsionsfedern-Gegengewichts-Engineering (DASMA 102)
Als gewerbliche Türen wuchsen, benötigte Gegengewichts-Engineering präzise mathematische Standardisierung. Branchenverbände kodifizierten die DASMA 102-Standards und etablierten Formeln für ölgehärtete Torsionsfeder-Drahtdurchmesser, Spulendurchmesser und Lebenszyklen-Bewertungen. Die Standardisierung gewerblicher Federn in 10k-, 25k- und 100k-Zyklen-Kategorien verlieh Facility-Ingenieuren vorhersagbare Wartungspläne.
| Historische Ingenieursära | Dominante Türarchitektur | Typische Wärmedämmung | Betriebszyklus-Geschwindigkeit | Primäre Betätigungs-Methode |
|---|---|---|---|---|
| Frühe Industrielle Ära | Schiebeholz / manuelle Rollenlamelle | R-1 (Unisoliert) | Manuell / langsame Handkette | Physische Arbeit, manuelle Kettenwinde |
| Sektions-Revolutionäre Ära | Holz & Blech-Sektionen | R-2 bis R-3 | 6 – 8 IPS | Frühe elektrische Fraktions-PS-Motoren |
| Expansion Mitte des Jahrhunderts | Ein-Schalen-Stahl-Sektionen & Rollen | R-4 bis R-6 (Polystyrol) | 8 – 12 IPS | Dauerbetrieb-Zahnradantriebsmotoren |
| Thermal-Revolution-Ära | Schaumpolyurethan-Sandwichpaneele | R-14 bis R-18,4 | 10 – 14 IPS | Automatisierte elektrische kommerzielle Antriebe |
| Moderne vernetzte Ära | Hochgeschwindigkeits-Gewebe- und intelligente Sektionaltüren | R-2 bis R-20+ | 40 – 120 IPS | Frequenzumrichter (VFD) und IoT |
Die Thermal-Revolution: Kühlkette-Logistik und Polyurethan-Sandwichpaneele
Das Wachstum der kühlgeregelten Lebensmittelverteilung und Energieeinsparungsverordnungen förderten revolutionäre Fortschritte in der Wärmeisolierung.
Wechsel von Massivholz und einschaligem Stahl zu Polystyrol und Polyurethan
Die globalen Energiekrisen veranlassten gewerbliche Gebäudevorschriften, strenge Standards für die thermische Gebäudehülle durchzusetzen. Türhersteller wechselten von unisolierten einschaligen Stahlpaneele zu isolierten Sandwichpaneelen. Frühe isolierte Türen verwendeten geklebte expandierte Polystyrol-(EPS)-Platten, die bescheidene R-Werte boten, jedoch unter Feuchtigkeitsaufnahme und Delaminierung der Paneele litten.
Kontinuierliche ortsgeschäumte Polyurethan-Injektionstechnologie (R-14 bis R-18,4)
Der definitive thermische Durchbruch kam mit der kontinuierlichen Polyurethan-Injektionstechnologie. Hochdichter geschlossenzelliger Polyurethanschaum wurde direkt zwischen Innen- und Außen-Stahlschalen injiziert. Beim Expandieren des Schums chemisch mit dem Stahl verbunden, entstanden ultrarigide Verbundpaneele ohne interne Lufteinschlüsse. Ein 2-Zoll-Polyurethanpaneel erreichte R-18,4 und reduzierte den thermischen Transfer der Gebäudehülle um über 45%.

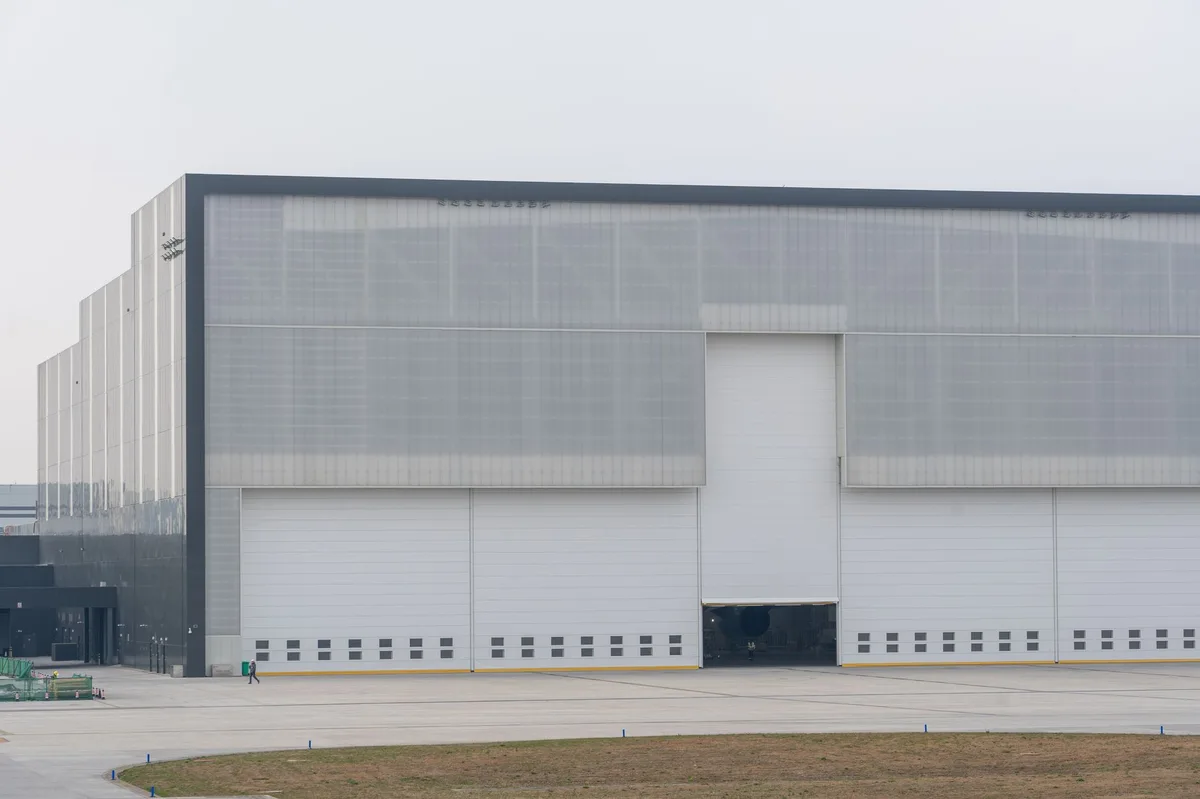

Ermöglichung der modernen globalen Kühlkette und kontrollierter Umgebungslogistik
Sektionaltüren mit hohem R-Wert und vollständigen Umfassungsdichtungen machten groß Maßstäbe kühlgeregelte Distributionszentren realisierbar. Lebensmittellogistik-Einrichtungen konnten Temperaturen unter Null in Deep-Freeze-Lagerräumen aufrechterhalten, während Umgebung-Anhänger draußen beladen wurden, wodurch der Abbau der Kühlkette und Lebensmittelverderb verhindert wurden.
Das Aufkommen von Hochgeschwindigkeits-Gewebe-Türen: Schnelle Zyklen und Klimaeindämmung
Mit beschleunigter Lagerlogistik wurden starre gewerbliche Türen zu Engpässen im Materialfluss, was die Entwicklung schnell öffnender flexibler Gewebebarrieren vorantrieb.
Der Hochgeschwindigkeits-Durchbruch: Ersatz starrer Paneele durch flexible Vorhänge
Traditionelle starre Sektionaltüren arbeiten mit Geschwindigkeiten von 8 bis 12 Zoll pro Sekunde. In hochfrequenten Distributionszentren verursachten langsame Betriebszyklen Gabelstapler-Stillstand und kontinuierlichen Luftaustausch. Europäische und amerikanische Ingenieure entwickelten Hochgeschwindigkeits-Türen mit leichten, mehrschichtig verstärkten PVC-Vorhängen, die sich mit hoher Geschwindigkeit um kompakte overhead-Schäfte aufrollten.
Variable-Frequency-Drive-(VFD)-Wechselrichter und Geschwindigkeiten bis 120 IPS
Frequenzumrichter-Antriebseinheiten integrieren programmierbare elektronische Momentbegrenzung und dynamische Bremswiderstände. Durch Umwandlung von Einphasen- oder Dreiphasen-Netzspannung in frequenzvariablen elektrischen Strom stimmt der Wechselrichter das Motor-Drehmoment direkt auf die Trägheit des Türflügels im gesamten Öffnungs- und Schließhub ab, was die mechanische Lebensdauer des Getriebes erheblich verlängert.
Die Integration von soliden Frequenzumrichtern (VFD) transformierte die Leistung von Hochgeschwindigkeits-Türen. VFD-Regler bieten sanfte Start- und Stopp-Beschleunigungskurven, beseitigen mechanische Schocks und ermöglichen Öffnungsgeschwindigkeiten bis zu 120 Zoll pro Sekunde (3,0 m/s). Gabelstapler konnten mühelos durch die Türöffnung fahren, ohne anzuhalten, wodurch die Gesamt-Dauer der offenen Türöffnung um bis zu 70% reduziert wurde.

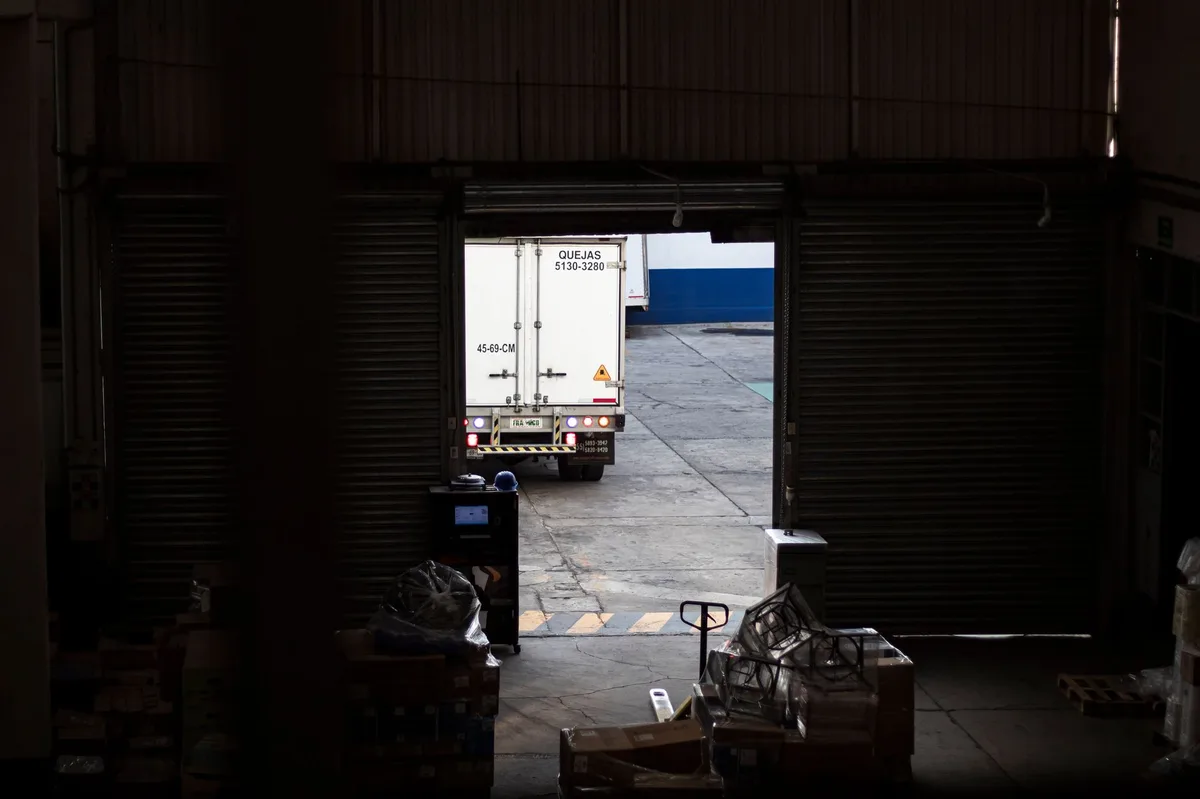

Selbst-reparierende Ausbruchs-Reißverschluss-Schienen und Beseitigung von Gabelstapler-Einschlag
Starre Türen in belebten Korridoren erlitten häufig zerstörerische Gabelstapler-Kollisionen, was tausende Dollar an Paneel-Ersatz und Notfalldienste zur Folge hatte. Hochgeschwindigkeits-Gewebe-Türen führten flexible Reißverschlusskanten ein. Beim Auffahren eines Gabelstaplers löst sich der Vorhang sicher aus den vertikalen Schienen und speist sich automatisch beim nächsten Hub nach oben wieder ein, wodurch Kollisions-Ausfallzeit eliminiert wird.
Sicherheitstechnische Meilensteine: Von UL 325-Optiksensorik zu DASMA-Standards
Die Sicherheit industrieller Türen entwickelte sich von einfachen mechanischen Stoßdämpfern zu hochentwickelten elektronischen Einfangschutz-Netzwerken.
Verpflichteter überwachte Einfangschutz gemäß UL 325-Vorschriften
Nationale Sicherheitsnorm UL 325 Es wurde ein vorgeschriebener sekundärer Einklemmschutz für alle motorisierten gewerblichen Tore eingeführt. Moderne Antriebe überwachen kontinuierlich angeschlossene Sicherheitssensoren. Wenn ein Sensorkreis unterbrochen ist, die Stromversorgung wegfällt oder die interne Selbstprüfung fehlschlägt, sperrt der Antrieb die automatische Abwärtsfahrt und erfordert eine manuelle Bedienung mit Dauerdruk.
Entwicklung von mechanischen Stoßdämpfern zu Infrarot-Lichtschranken und drahtlosen Kanten
Frühe motorisierte Türen verließen sich auf mechanische pneumatische Wendekanten, die einen physischen Aufprall zum Wenden benötigten. Moderne Installationen setzen berührungsfreie Mehrfeld-Infrarot-Lichtschranken ein, die ein dichtes optisches Sicherheitsgitter über die gesamte Türöffnung erstellen. Drahtlose Widerstandssensorkanten bieten momentanen Mikrosekunden-Wendevorgang bei Berührung eines Hindernisses.
NFPA 80 Brandtüren-Selbstrückstell-Mechanismen und DASMA 108 Windlast-Standards
Gebäude-Sicherheitsvorschriften etablierten strenge strukturelle Integritätsstandards. Feuerschutz-Rollläden entwickelten sich von manuellen thermischen Schmelzsicherungen zu motorisierten Selbstrückstell-Anordnungen, direkt in zentrale Gebäudebrandmeldeanlagen integriert. Strukturelle Ingenieurstandards kodifizierten DASMA 108 und verlangten, dass äußere gewerbliche Türen hurrikanartige Windlastdrücke bis 50 PSF standhalten können.
Die moderne vernetzte Ära: Variable Frequency Drives, IoT-Telemetrie und prädiktive KI
Heute sind gewerbliche Industrietüren intelligente, vernetzte Gebäudekomponenten, die in digitale Lagerverwaltungs-Ökosysteme integriert sind.
Integration mit Warehouse-Management-Systemen (WMS) und AGV-Flotten
Moderne Industriétürtreiber verwenden standardisierte industrielle Kommunikationsprotokolle, einschließlich Modbus RTU, BACnet/IP und MQTT. Die Integration der Türentelemetrie direkt in Gebäudeleittechniksysteme (BMS) ermöglicht zentralen Facility-Steuerungsstellen die Koordination von Türzyklen mit Lüftungsklappen, Luftfiltereinheiten und Sicherheitsabschaltprotokollen über mehrere Gewerbeimmobilienkomplexe.
Moderne automatisierte Einrichtungen nutzen intelligente Türcontroller, die direkt mit zentralen Warehouse-Management-Systemen (WMS) und Autonomous Mobile Robot (AGV)-Dispatchern Schnittstellen kommunizieren. Türcontroller erhalten automatisierte Transitanforderungen von sich nähernden AGVs, öffnen die Türöffnung präzise beim Annähernd des Fahrzeugs und schließen sich unmittelbar nach dem Durchfahren des Fahrzeugs.

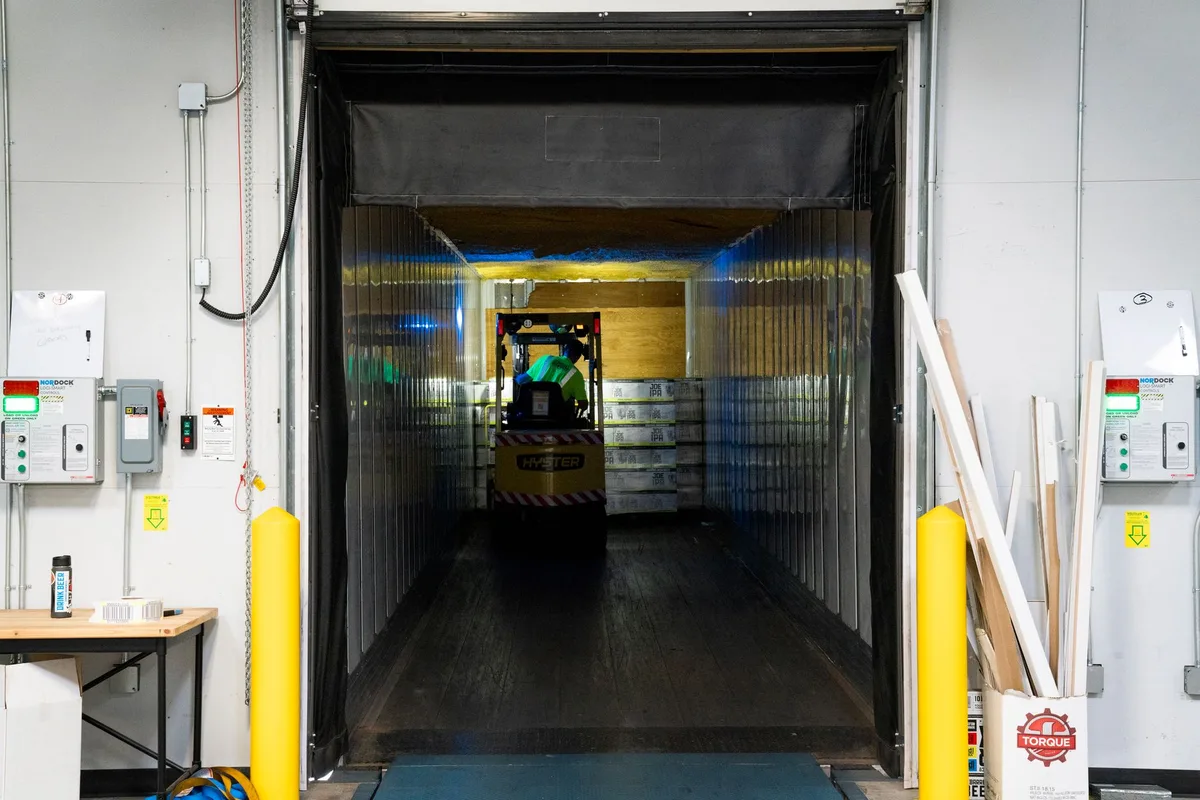

Cloud-Telemetrie, Echtzeit-Zyklusprotokollierung und prädiktive Wartungsanalyse
Industrielle IoT-Gateways, die in modernen Türcontrollern eingebettet sind, streamen Betriebstelemetrie zu Cloud-Verwaltungsplattformen. Facility-Manager überwachen Echtzeit-ZyklusZählungen, Motor-Betriebstemperaturen, Vibrationspeak und Fehlercodes von einem zentralen Dashboard. Prädiktive Wartungsalgorithmen erkennen Komponentverschleiß und alarmieren Wartungstechniker, um Torsionsfedern oder Rollenlager vor katastrophalem Ausfall zu ersetzen.
Nachhaltige Green-Building-Zertifizierungen: LEED und Net-Zero-Industrieanlagen
Hoch-effiziente automatisierte Türen spielen eine wesentliche Rolle in LEED-zertifiziertem grünen Gebäudeentwurf. Fortschrittliche Umfassungsdichtungen, hohe thermische R-Werte und schnelle Betriebsgeschwindigkeiten minimieren HVAC-Stromverbrauch und helfen gewerblichen Logistik-Einrichtungen, CO₂-Reduktions- und Net-Zero-Energieziele zu erreichen.
Industrie-Tür-Technologie-Jahrhundert-Evolutionsmatrix
Die folgende historische Matrix hebt die wichtigsten technologischen Verschiebungen über das vergangene Jahrhundert der Industrietürentwicklung hervor.
| Ingenieurdimension | Frühe Industrielle Ära | Mittelmoderne | Spätes 20. Jahrhundert | Moderne Smart-Ära |
|---|---|---|---|---|
| Primäres Torbahnmaterial | Schwere Holzbretter & Eisenlamellen | Einschalige Stanzstahlpaneele | Aufgeschäumtes Polyurethan-Sandwich | Hochfestes PVC & Verbundstahl |
| Gegenlauftchnik | Gusseisen-Gegengewichte | Standard-Torsionsfedersätze | Hochzyklische Duplex-Federtrommeln | Direktantrieb mit VFD-Ausgleich |
| Betriebsgeschwindigkeit | Manuell / 4 – 6 IPS | 8 – 12 IPS (Standardmotor) | 20 – 40 IPS (Frühe Schnellttore) | 40 – 120 IPS (VFD-Wechselrichterantrieb) |
| Sicherheit & Quetschgefahr | Keine / Manuelle Warnhinweise | Pneumatische Boden-Sensorelemente | UL-325-zertifizierte Lichtschranken | Dichte optische Infrarot-Lichtschranken |
| Gebäude-System-Konnektivität | Eigenständige physische Barriere | Festverdrahtete Wandtaster | Relais-Eingänge für lokale Alarme | Cloud-IoT-Telemetrie & WMS-Integration |
Häufig gestellte Fragen zur Geschichte und Entwicklung von Industrietoren
Wann wurde das Sektionaltor erfunden?
C.G. Johnson erfand 1921 das Sektionaltor. 1926 entwickelte er den ersten elektrischen Torantrieb und legte damit den Grundstein für die moderne gewerbliche Automatisierung.
Wie haben sich die Materialien für gewerbliche Industrietüren im Laufe des vergangenen Jahrhunderts entwickelt?
Industrietüren entwickelten sich von schweren Holzbrettern im frühen 1900er-Jahrhundert über gestanzte Stahltüren in den 1950er-Jahren zu kontinuierlichen Polyurethanpaneelen mit R-18,4-Wärmedämmwert und modernen Hochgeschwindigkeits-Polymer-Vorhängen.
Was war der entscheidende Durchbruch für schnell laufende Rollladentore?
Frequenzumrichter-Antriebseinheiten integrieren programmierbare elektronische Momentbegrenzung und dynamische Bremswiderstände. Durch Umwandlung von Einphasen- oder Dreiphasen-Netzspannung in frequenzvariablen elektrischen Strom stimmt der Wechselrichter das Motor-Drehmoment direkt auf die Trägheit des Türflügels im gesamten Öffnungs- und Schließhub ab, was die mechanische Lebensdauer des Getriebes erheblich verlängert.
Festkörper-VFD-Wechselrichter und flexible Abreißvorhänge ermöglichten es Hochgeschwindigkeits-Toren, sich mit 120 Zoll pro Sekunde zu öffnen, ohne mechanische Beschädigung.
Warum werden moderne Gewerbetüren für Kühlhäuser als unverzichtbar angesehen?
Kontinuierlich geschäumte Polyurethanplatten (R-18.4) und Hochgeschwindigkeits-Schnelltüren schützen vor Wärmeverlust, gewährleisten die Lebensmittelsicherheit und senken die Kühlkosten.
Wie verbessert IoT-Telemetrie die moderne Wartung von Industrietüren?
Eingebettete IoT-Controller zeichnen die Anzahl der Zyklen, Motorbelastung und Vibrationen in Echtzeit auf. Predictive Analytics ermöglichen Technikern die Wartung von Federn, bevor es zu Türdefekten kommt.
Spezifizieren Sie Engineering-Lösungen für kommerzielle Türen der nächsten Generation
Das vergangene Jahrhundert der Industrietor-Entwicklung hat Türbarrieren von manuellen physischen Hindernissen zu hochgeschwindigkeits-, energieeffizienten und digital vernetzten Gebäudekomponenten transformiert. Die Spezifikation der richtigen modernen Torarchitektur schützt Ihre Gebäudehülle, beschleunigt den Materialfluss und optimiert die langfristigen Betriebskosten.
