الأبواب اليدوية مقابل الأوتوماتيكية لغرف التنقية: أيهما الأنسب؟

يمثل الاختيار بين الأبواب اليدوية والأوتوماتيكية لغرف التنقية معادلة تشغيلية حاسمة في التصنيع الدوائي، ومرافق التكنولوجيا الحيوية، ومصانع أشباه الموصلات. يتعين على مهندسي المرافق الموازنة بين مخاطر التلوث العابر للعاملين، واستقرار تسلسل الضغط في غرف الوصل الهوائي، وموثوقية أغلاق الآلة الميكانيكية، والنفقات التشغيلية طويلة الأجل في البيئات المدرجة.

بصفتنا مهندسي تحكم في التلوث ومتخصصين في الأتمتة، نقوم بتقييم المفاضلات الميكانيكية والميكروبيولوجية الدقيقة التي تحكم اختيار الأبواب. تؤدي الأتمتة المناسبة إلى تبسيط تدفق عمل أبواب الغرف المعقمة وتقضي على زحام قفل الهواء أثناء انتقال الورديات.

يُعد حجم المرور العامل الأول من بين العوامل الخمسة التي يجب مراعاتها عند اختيار باب غرفة تعقيم, ، وهو أيضًا ما يُبتّ في هذا التساؤل بشأن اليدوي مقابل التلقائي.

المبادئ التشغيلية الأساسية لتشغيل أبواب غرف التنقية

آلية التفعيل الميكانيكية لأبواب غرف التنقية تحدد مدى فعالية الحفاظ على ضغط الختم المحيطي ضد فروق الضغط الموجبة أوالبة للغرفة. تتداخل الأغلاق الميكانيكية والتجميعات الدافعة الكهروميكانيكية بشكل مختلف مع أنظمة جدران الأقسام المعيارية.

الأقفال الميكانيكية اليدوية وضغط الختم

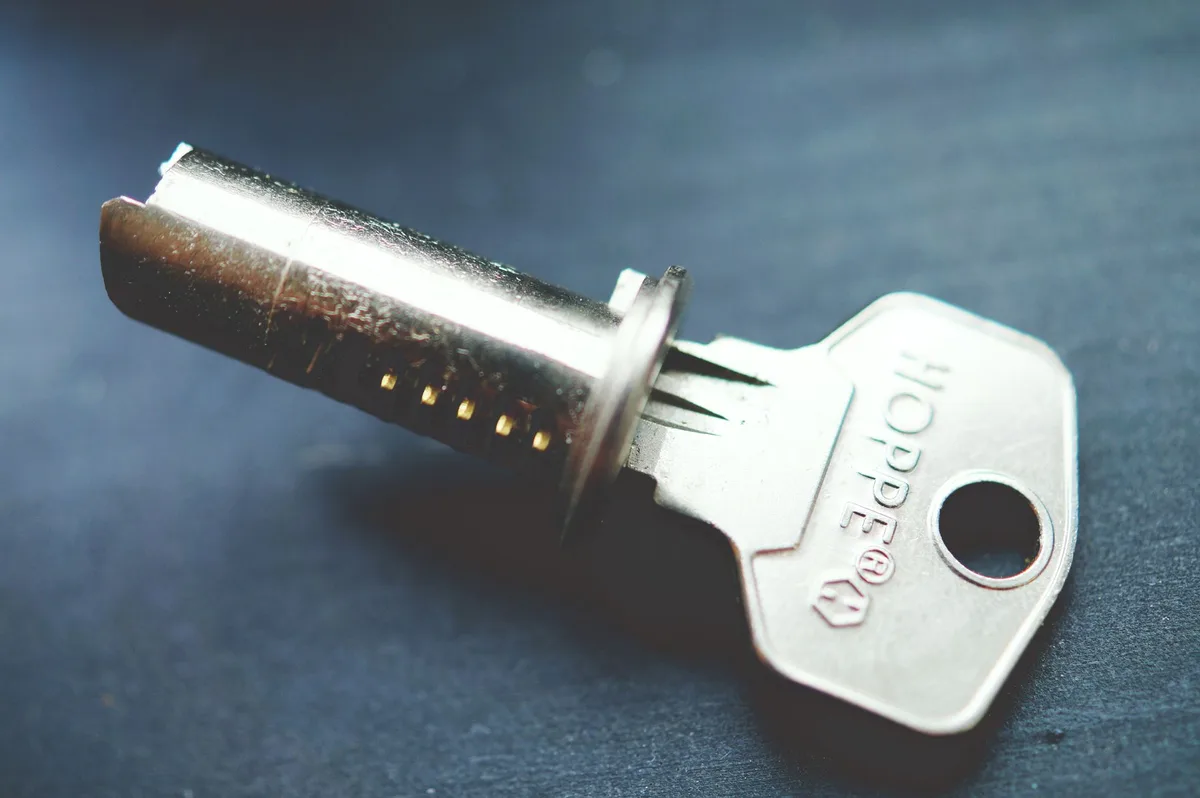

تعتمد أبواب غرف التنقية ذات الفتح اليدوي على الدقة نظام السكّة والكرسي الهيدروليكي أقفال إغلاق مصممة وفق معايير EN 1154 للمقاسات من 3 إلى 5. في الممرات الواسعة للمعدات، يُحلل مقارنة أبواب الغرف المعقمة مزدوجة الفتحة بأبوابها مفردة الفتحة ضمان إغلاق متزامن للورقتين.

للتغلب على ضغوط الهواء التفاضلية المستمرة البالغة 30 إلى 50 باسكال عبر غرف الوصل الهوائي المتدرجة، يجب أن تُنتج المغالق الميكانيكية عزوم إغلاق بحجم طاقة EN يتراوح بين 3 و5، أي بين 18 و26 نيوتن.متر. تدفع نابض المُغلق نصل الباب ضد حشوات السيليكون المستمرة متعددة الزعانف المحيطة، ما يضمن احتواءً محكماً معتمداً وفق EN 12426 الفئة 4.

ومع ذلك، تتطلب قوى الإغلاق الميكانيكية العالية بذل جهد دفع أو سحب يدوي ملحوظ من قبل الأشخاص عند الدخول. في غرف الوصل الهوائي عالية الازدحام حيث ينقل المشغّلون مواد خام معقمة أو عينات اختبار هشة، غالباً ما يؤدي التشغيل اليدوي للباب إلى ضربات لوحة الركل غير المضبوطة وانزياح المعدات بشكل مبكر.

المشغلات الكهروميكانيكية والمستشعرات غير التلامسية

تستخدم أبواب الغرف المعقمة الأوتوماتيكية مشغلات كهروميكانيكية مدمجة تعمل بمحركات تيار مستمر عديمة الفرشاش 24 فولت. وتُصنع تركيبات الأبواب وفق ASTM E283 معايير تسرب الهواء للحفاظ على احتواء مؤكد خلال دورات الفتح الأوتوماتيكية.

صُمّمت الأبواب المنزلقة الأوتوماتيكية للمرافق ذات الاحتواء البيولوجي وفق هندسة قنوات الهبوط والانزلاق المحكمة المخترعة. أثناء الـ 10 مم الأخيرة من المسار، تهبط بكرات العربة إلى تجويف بزاوية 45 درجة. يرفع هذا النصل 10 مم للأسفل بينما يدفعه 8 مم للداخل ضد زوايا الإطار.

تضغط هذه الحركة الميكانيكية ثنائية المحور بشكل موحد حشوات السيليكون المستمرة غير الناتفة من جميع الجوانب الأربعة. وللخلايا ذات التردد العالي لنقل المواد، غالبًا ما يقرن مديرو المرافق الأبواب المذبذبة الأوتوماتيكية مع أبواب الغرف المعقمة عالية السرعة.

مخاطر التلوث المتبادل والتحكم في الحمل الحيوي لنقاط اللمس

في أجنحة تحضير الأدوية المعقمة ومرافق الاحتواء الحيوي، تمثل نقاط اللمس المادية المتجه الأساسي لنقل الكائنات الحية الدقيقة. يتطلب تقييم خيارات أتمتة أبواب غرف التنقية تحليلاً دقيقاً للأحمال الميكروبية.

مسارات تلوث نقاط اللمس بالقفازات

تتطلب أبواب غرف التنقية اليدوية من العاملين الإمساك فعلياً بمقابض الفولاذ المقاوم للصدأ أو لوحي الدفع في كل مرور. في غرف الوصل الهوائي عالية التدفق التي تشهد 200 إلى 400 حدث عبور في كل وردية، تتراكم على المقابض بقايا مجهرية ملحوظة وفيلم من مطهّرات الكيماويات.

تكشف دراسات المسحات الميكروبيولوجية أن اليدين المقوفزتين يمكنهما نقل ما بين 12 و18 وحدة تكوّن مستعمرة (CFU) لكل حدث تلامس على معدات الباب اليدوي إذا تُركت بروتوكولات تعقيم القفازات. عندما ينتقل مشغّل من غرفة ISO الدرجة 8 إلى غرفة عزل تحضير ISO الدرجة 7، تخلق المقابض الملوّثة متجهاً مستمراً لاختراق الحمولة الميكروبية.

حتى مع بروتوكولات التنظيف الصارمة، تتطلب المقابض المادية تنظيفاً متكرراً بالممسحات باستخدام مبيدات جرثومية قوية مثل هيبوكلوريت الصوديوم. مع مرور الوقت، يمكن أن تسبب البقايا الكيميائية خدوشاً مجهرية تحبس بوكت البكتيريا، ما يعقّد امتثال مراقبة البيئة.

تفعيل بأجهزة الاستشعار الموجية والقدم بدون لمس

تقضي أبواب غرف التنقية الأوتوماتيكية بشكل كلي على مسارات التلامس المادي من خلال تشغيل مستشعرات موجية تحت حمراء لاسلكية أو وحدات رادار دوبلر ميكروويف. تكشف المستشعرات الموجية البصرية الأيدي أو المرفقين ضمن نطاق قابل للتعديل بين 50 مم و300 مم، مما يُفعّل الفتح الفوري دون تلامس ميكانيكي.

تُخبأ المستشعرات في ألواح من الفولاذ المقاوم للصدأ 316L مصقولة ومتصلة بشكل متساوٍ مع ألواح الجدار لمنع تراكم الجسيمات. في تطبيقات الأجنحة المعقمة، تتيح مستشعرات وجود الميكروويف أو المفاتيح الهوائية بالإطار للمشغّلين الذين يحملون صواني ثقيلة أو يدفعون عربات محمولة المرور بسهولة.

يضمن التشغيل بدون تلامس صفراً في نقل الميكروبات عبر نقاط اللمس بين درجات غرف التنقية المختلفة. يحسّن هذا سير العمل بدون يدين سلامة تغليف العاملين بشكل كبير ويدعم مباشرة امتثال المعايير الدولية إرشادات تصنيف غرف التنقية ISO ومتطلبات ملحق cGMP 1.

الاحتفاظ بالفرق الضغطي وديناميكيات تبادل الهواء

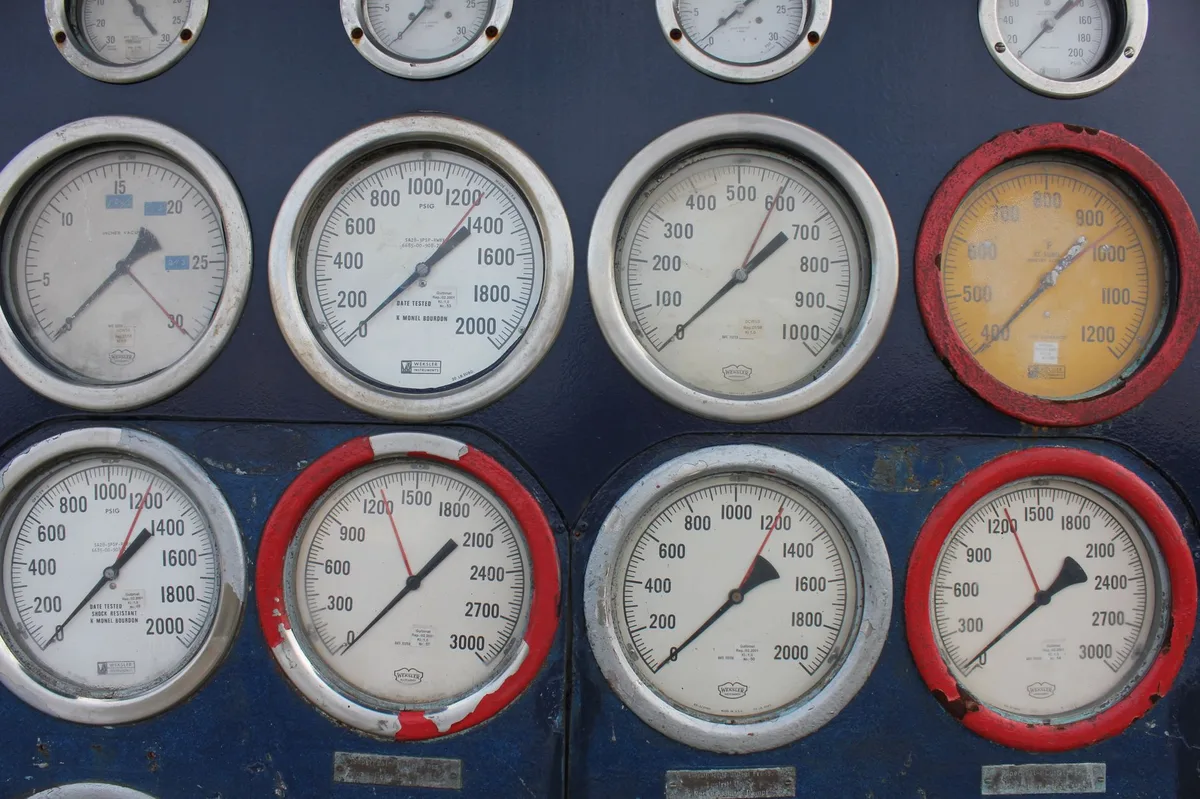

يحمي الحفاظ على تسلسلات الضغط الموجبة بين الأجنحة المتجاورة من غرف التنقية المناطق المعقمة من دخول الجسيمات غير المدرجة. عند تقييم الأبواب اليدوية مقابل الأوتوماتيكية لغرف التنقية، يُعتبر مدة البقاء المفتوح للباب المتغير الأكبر الذي يحكم انهيار ضغط غرفة الوصل الهوائي.

أوقات المكوث في دورة الفتح ومعدلات فقدان الهواء

عند فتح أي باب لغرفة تنقية، يتدفق الهواء عبر الفتحة وفقاً لعلاقة الضغط الأنبوبي القياسية:

$$Q = C_d · A · √(2·ΔP/ρ)$$

هنا، Q يمثل معدل تدفق الهواء الحجمي وCd هو معامل التفريغ (0.60 إلى 0.65). يرمز A المتغير إلى منطقة الفتح، وDelta P هو الضغط التفاضلي، وrho يمثل كثافة الهواء.

تُظهر الأبواب اليدوية غير المُراقبة دورات بقاء مفتوحة غير منتظمة تبلغ متوسطها 15 إلى 25 ثانية لكل مرور. غالباً ما يترك المشغّلون المقصرون أبواب اليد مفتوحة أثناء نقل المواد أو يتوقفون في عتبة الباب، ما يسبب انهياراً كاملاً لتسلسل الضغط ويُفعّل إنذارات HVAC المرفقية.

تُحكِم أبواب غرف التنقية الأوتوماتيكية أوقات العبور بمعالجات قابلة للبرمجة. يفتح الباب بسرعة 0.5 م/ث ويبقى مفتوحاً لفترة بقاء 3 إلى 5 ثوانٍ. يقلل الإغلاق الأوتوماتيكي السريع من تبادل حجم الهواء بنسبة تصل إلى 60% مقارنة بالأبواب اليدوية.

الإغلاق السريع الآلي مقابل غياب انتباه المشغل اليدوي

في غرف الوصل الهوائي متعددة الأبواب، تتكامل الأبواب الأوتوماتيكية مباشرة مع متحكمات المنطق المبرمج (PLC) لفرض منطق القفل الدقيق. عند فتح الباب A، يظل الباب B مقفلاً كهربائياً، ما يمنع تيارات الهواء العابرة.

تحتوي الأنظمة الأوتوماتيكية أيضاً على مؤقتات شفط قابلة للبرمجة تؤخر إطلاق الباب الثاني حتى يستعيد HVAC الخاص بغرفة الوصل الهوائي مستويات الجسيمات المصادق عليها. تعتمد المفاتيح اليدوية على أقفال القص المغناطيسية ومصباح مؤشرات LED، لكنها لا تستطيع منع الأشخاص فعلياً من سحب المقابض ضد الأطر المقفلة.

للمنشآت التي تتطلب تحكماً صارماً في التلوث، يضمن تحديد 洁净室门 دورات استعادة الضغط القابلة للتكرار والمعتمدة بعد كل مرور.

صيانة موثوقية الأجهزة وتحليل تكلفة دورة الحياة

تختلف تكاليف التشغيل طويلة الأمد بشكل كبير بين أنظمة أبواب الغرف النظيفة اليدوية والآلية. عند تقييم أنظمة تشغيل أبواب الغرف النظيفة، يجب على مخططي المنشآت الموازنة بين نفقات رأس المال الأولية للمعدات والتكاليف المتكررة للصيانة والأحمال الطاقة.

إجهاد أحزمة المحرك والقيادة الميكانيكي

تتضمن أبواب الغرف النظيفة المنزلقة الآلية عناصر ميكانيكية متحركة تشمل محركات سيرفو بدون فرشاة تعمل تياراً.directly، وحزام توقيت مسنن، وبكرات مسار دقيقة، ومستشعرات وجود بصرية. في البيئات النظيفة، يجب تصنيع جميع أحزمة القيادة من البولي يوريثان غير المُفْرِز معزّز بحبال شد من الفولاذ أو الكيفلار.

وفقاً لمعيار السلامة الصناعية EN 16005، تتطلب المشغلات الآلية فحصاً نصف سنوي لشد حزام القيادة، وستائر الضوء الآمنة، ووحدات النسخ الاحتياطي للبطاريات. في غرف النظم الدقيقة الإلكترونية، يجب أن تمتثل تجمعات القيادة لحدود انبعاث الجسيمات ISO 14644-14 حتى الفئة 4.

في المقابل، تتميز أبواب الغرف النظيفة المتأرجحة اليدوية بأقل عدد من المكونات المتحركة. يمكن لمُغِل باب هيدروليكي مخفي عالي التحمل ومفاصل من الفولاذ المقاوم للصدأ 316L أن يحقق بسهولة مليون دورة تشغيلية وفق EN 1191 مع الحد الأدنى من التعديل الدوري لصمامات سرعة القفل.

رأس المال الاستثماري الأولي مقابل تكاليف التشغيل طويلة الأجل

تكون تكاليف الشراء الأولية لأبواب الغرف النظيفة المنزلقة الآلية عادةً أعلى بـ 2.5 إلى 3.5 مرات من التجمعات المتأرجحة اليدوية. تضيف علبة المشغل، ومستشعرات الأشعة تحت الحمراء، وستائر الضوء الآمنة، وتغذيات الكهرباء المخصصة عبئاً رأسمالياً أولياً كبيراً.

ومع ذلك، عند تقييم أبواب الغرف النظيفة اليدوية مقابل الآلية على أساس التكلفة الإجمالية للملكية لمدة عشر سنوات، غالباً ما تُولّد الأبواب الآلية عوائد اقتصادية صافية أفضل في الممرات عالية التدفق. ومن خلال تقليل أوقات المكوث في القفل الهوائي من 20 ثانية إلى 4 ثوانٍ، تقلل الأبواب الآلية من خسائر هواء HVAC المشروط المعوض، مما يوفر آلاف الكيلوواط-ساعة سنوياً.

وفي المجمعات الصناعية المعقمة، إن تجنب حدث تلوث واحد للدفعة الناجم عن نقل الميكروبات عبر نقاط اللمس أو فقدان ضغط قفل الهواء يبرر بسهولة الاستثمار الأولي في أتمتة الأبواب.

مصفوفة هندسية للأبواب اليدوية مقابل أبواب الغرف النظيفة الآلية

تقيم مصفوفة مقارنة هندسة تشغيل أبواب الغرف النظيفة التالية المعايير الميكانيكية، والتحكم في التلوث، والاقتصادية عبر التكوينات.

مقارنة الأداء والمواصفات من ثماني نقاط

ملاءمة درجة الغرفة المعقمة وجدولة حركة المرور

تحدد معايير نظافة الغرف المعقمة حدود تطبيق واضحة لتشغيل الأبواب:

1. ممرات ISO الفئة 7 و 8 منخفضة الحركة (مناسبة يدويًا): في غرف صيانة الوصول، وخلايا التغليف الثانوية، وغرف المرافق منخفضة التردد، توفر أبواب الفتحة المذبذبة اليدوية احتواءً موثوقًا وفعالاً من حيث التكلفة مع طلب طاقة صفري.
2. قصفات المعالجة التعقيمية ISO الفئة 5 و 6 (وجوب أوتوماتيكي): في قصفات تعقيم الموظفين، ومجمعات تحضير الأمبولات المعقمة، وممرات النقل العبور للمواد، تكون أبواب الانزلاق الأوتوماتيكية المزودة بمستشعرات موجية غير ملامسة إلزامية للقضاء على تلوث التماس والحفاظ على استقرار تسلسل الضغط.

أسئلة شائعة حول تشغيل أبواب الغرف النظيفة

طلب استشارة هندسية لأتمتة أبواب الغرف النظيفة

يتطلب تحديد التوازن الأمثل بين أبواب الغرف المعقمة اليدوية والأوتوماتيكية مراجعة هندسية شاملة لحجم حركة موظفي مرفقك، والتدرج الهرمي لفرق الضغط، واحتياجات الامتثال لـ cGMP.

تواصل مع متخصصينا الهندسيين التقنيين للحصول على حزم تقديم شاملة، ومخططات الأسلاك لقفل الهواء المتشابك، وجداول فتح أوتوماتيكية مصممة خصيصًا لمنشأتك.
