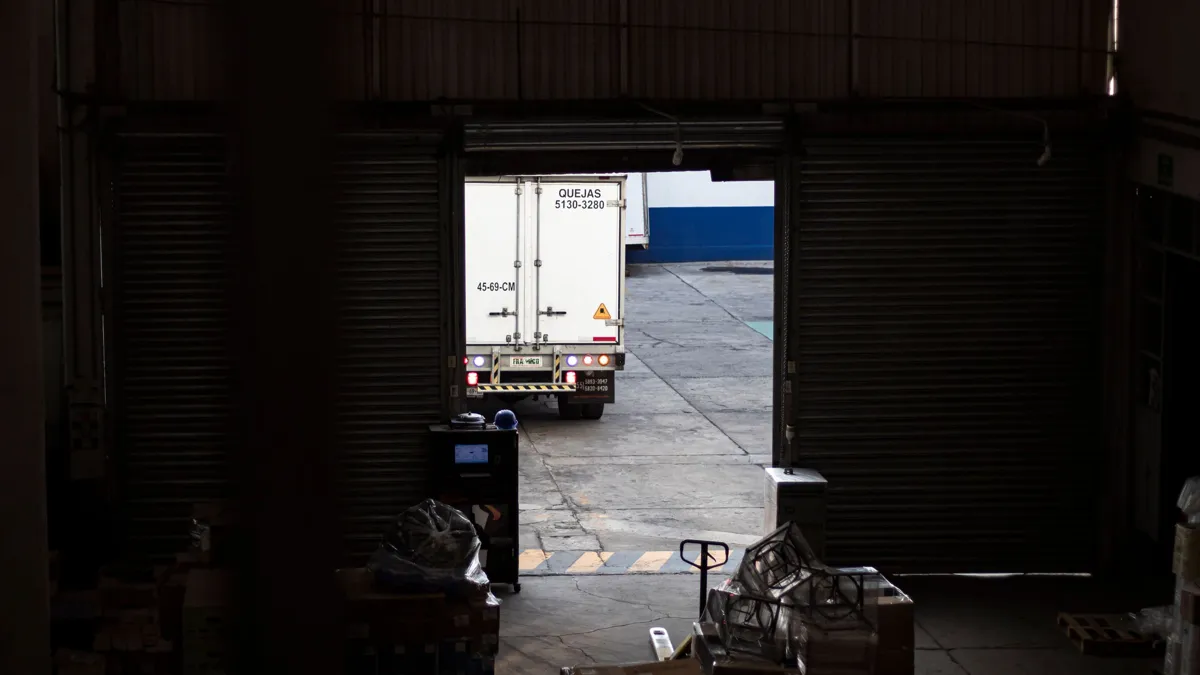

الساعة 4:50 من بعد يوم الثلاثاء، وركن 6 في مركز توزيع الأغذية يعمل بتأخير. وضَع السائق فرامل المقطورة، والباب المفتوح للرصيف يعلو فراغاً بعمق علبة قهوة. يضغط المشغّل زرّاُ أخضر مرة واحدة، فيرتفع سطح الفولاذ من حفرته. تستقر شفة متحركة مسطحة على سرير المقطورة، ويعبر شوكة الرفع بعد عشر ثوانٍ.
يُظهر هذا التسلسل الهادئ مبدأ عمل رافع مستوى الرصيف الهيدروليكي كاملاً: الزيت المضغوط هو من يؤدي الرفع والتمديد والخفض. لا يرفع أحد المنصة بيده. بمجرد أن تتمكن من تتبع مسار الزيت خلال دورة كاملة، تُعلن معظم الأعطال عن نفسها في وقت مبكر.
الأجزاء الداخلية لرافع مستوى هيدروليكي
منصة تسوية هيدروليكية تقع داخل حفرة عند حافة الممر، بعمق حوالي 24 بوصة. الحافة الخلفية مفصولة، مما يتيح للمنصة أن ترتفع وتنخفض كالأرجوحة. يؤدي هذا العمل ثلاثة أجزاء تعمل بالطاقة: يقود محرك كهربائي محطة ضخ صغيرة، وتوجد أسطوانة الرفع الرئيسية أسفل المنصة، بينما تحرك أسطوانة ثانية لوح الشفة.
محطة الضخ هي القلب. عند الضغط على زر الرفع، يدور المحرك ويدفع الزيت إلى الأسطوانة الرئيسية فيرتفع السطح. تعيش الشفة على دائرة زيت خاصة بها، تُفتح بصمام كهربائي، لذا يمكن للشفة أن تتحرك بينما يبقى السطح متوقفاً. يوجد صمام فيوز السرعة في كل خط حمل ويغلق الزيت إذا زاد التدفق فجأة.
تصنع شركة Blue Giant هياكلها بعشر قنوات J-عارضة ملحومة تحت السطح، وتُقيّم مرونة السطح بما يصل إلى 4 بوصات تحت الحمل الكامل. أطوال لوحات الشفة 18 أو 20 بوصة (457 إلى 508 مم). مدى العمل حوالي 12 بوصة فوق وتحت وجه الرصيف.
ملاحظة: تُقيّم الرافعات وفقاً لمعيار CIR، وهي قدرة ديناميكية تشمل تأثير مرور الشوكة عبر الشفة. إنها ليست تصنيفاً ساكناً للحمل.
دورة التشغيل خطوة بخطوة
تأخذ الدورة الكاملة حوالي نصف دقيقة ولا تطلب من المشغّل رفع أي شيء. في كل خطوة يتحرك الزيت إلى مكان محدد، ومعاً توضح مبدأ عمل رافع مستوى الرصيف الهيدروليكي من بدايته إلى نهايته، مما يجعل تتبع الأعطال سهلاً لاحقاً.
اضغط الزر وتتولى المضخة العمل
يضغط المشغّل ويواصل الضغط على زر الرفع. يدور المحرك المضخة، ويتدفق الزيت إلى أسطوانة الرفع الرئيسية. معظم أجهزة التحكم تعمل بنظام "اضغط واستمر" عمداً: يرتفع السطح فقط ما دامت اليد على الزر.
يرتفع السطح وتمتد شفته
بينما يتأرجح السطح لأعلى حول مفصله الخلفي، يُفتح مسار زيت ثانٍ عبر الصمام الكهربائي. تدفع أسطوانة الشفة اللوحة خارج حافة الرصيف بينما السطح لا يزال فوق ارتفاع المقطورة. هذه هي الخطوة التي تفشل أولاً عندما ينخفض الزيت، لأن دائرة الشفة تأتي في آخر الطابور.
عند الإرخاء تستقر الشفة على سرير المقطورة
في أعلى مسار التحرك، يرخي المشغّل الزر. تتولى الجاذبية العمل مع خروج الزيت ببطء عبر الخطوط، فينزل السطح عائماً. تنزل الشفة حتى تستقر مسطحة على سرير المقطورة.
الطفو، العمل تحت مستوى الرصيف والتخزين
أثناء انتقال الشوكة صعوداً ونزولاً، يبقى السطح عاملاً. حركة التعليق تخفض المقطورة عند مغادرة البالتات، ويتبع السطح تلك الحركة. يوفر وضعيا العمل تحت الرصيف أو التحميل من الخلف خدمة للمقطورات المتوقفة منخفضاً، والضغطة القصيرة على زر الرفع تُعيد كل شيء للوضع الطبيعي. وأمر التخزين يوقف السطح مستوياً مع الأرض لعبور حركة المرور بأمان.
لماذا يتفوق الهيدروليك على سلاسل الشد والزنبركات
يؤدي الرافع الميكانيكي نفس الوظيفة بنابض لوي وسلسلة. يخزن النابض طاقة الرفع، ويسحب المشغّل سلسلة التحرير، ثم يهبط بالسطح تحت وزن جسده. تقيس Rite-Hite جهد النزول هذا بقوة 120 إلى 175 رطلاً أو أكثر، في كل دورة.
أوضح فرق هو الشفة. تتمدد شفة الرافع الميكانيكي بالجاذبية؛ بينما تتمدد الشفة الهيدروليكية بقوة محركة، لذا يمكنها الوصول إلى سرير مقطورة واقفة منخفضاً أو بعيداً عن الرصيف. ضع أنظمة أرصفة التحميل في قائمة مراجعتك في هذه المرحلة، لأن عمق الحفرة وترتيب الباب يحددان الملاءمة.
| الجانب | هيدروليكي | ميكانيكي |
|---|---|---|
| مصدر الطاقة | مضخة يعملها محرك وأسوانات | نابض لوي وسلسلة تحرير |
| جهد المشغّل | ضغط زر | قوة نزول 120 إلى 175 رطلاً |
| تحكم الشفة | تمدد وانكماش مدعومان بالكامل | سقوط بالجاذبية، مساعدة نابضية |
| حماية من السقوط | صمام فيوز السرعة يغلق خط الزيت | أرجل أمان مزودة بنوابض |
| الاستخدام تحت مستوى الرصيف | مدفوع، حوالي 12 بوصة للأسفل | محدود بفترة حركة السلسلة والنابض |
رأيي بعد مشاهدتهما مع تقدمهما في الخدمة: الزر ميزة لطيفة، وصمام فيوز السرعة هو الفرق الحقيقي. رافع هيدروليكي يفقد ضغط الزيت يثبت في مكانه بدلاً من الانهيار. كما تقرّر Rite-Hite إنفاق صيانة أعلى بحوالي ستة أضعاف على الرافعات الميكانيكية على مدار عشر سنوات، وهو ادعاء يستحق الوزن مقابل معدلات العمالة المحلية.
ميزات الأمان التي توقف سقوط السطح
صمام فيوز السرعة صمام صغير بوظيفة بسيطة، وهو نصف الحماية التلقائية لمبدأ عمل رافع مستوى الرصيف الهيدروليكي. يمر الزيت بحرية عند السرعات العادية، لكن إذا انقطع خزان وسرع التدفق قفزة، ينغلق رجلاً داخلياً فوراً. فكر في قفل القصور الذاتي في حزام المقعد للسيارة: الحركة الطبيعية تمر، والمفاجئة تُقفِل. مع وقوف شوكة على السطح، يفصل هذا الصمام بين استدعاء خدمة ومشغّل مهشوم.
السلامة: لا تترك أي شخص يعمل تحت سطح مرتفع إلا بعد أن يستقر على دعامة الصيانة أو دعامات مثبتة. تفيد كتيبات الأجزاء بوضوح أنه لا يجب إزالة الأسوانات إلا بعد دعم الرافع بأمان. ضغط الزيت وحده ليس دعماً.
المعيار الحاكم هو ANSI MH30.1، وهي حالياً الطبعة 2022. توضع متطلبات السلامة والأداء والاختبار لتصميم واستخدام وصيانة أجهزة تسوية الأرصفة. أشار OSHA إلى المعيار في الإنفاذ، بما في ذلك اشتراط واقي القدم كامل الطول. تقع قواعد حركة الموقع في إرشادات أوسع مثل HSE بالمملكة المتحدة HSG136.
اقترن الرافع بجهازين آخرين للحصول على كوة عملية. تمنع مقيدات العجلات المغادرة المبكرة، وهو الحدث نفسه الذي بُني صمام فيوز السرعة للبقاء عليه. تحمي صدمات الرصيف المبنى، ودليلنا حول اختيار أفضل أبواب الأرصفة الصناعية يغطي نصف الحوزة.
ما تحميه الصيانة الدورية فعلياً
تبدأ القصة النموذجية للعطل يوم الاثنين صباحاً. يرتفع الرصيف بحالة جيدة، لكن الشفة تتدلى مرتخية عند نصف الامتداد بينما تنتظر مقطورة محملة. تسع مرات من بين عشر، تعني الشفة المرتخية نقص الزيت أو صمام الملف اللولبي العالق. كان الاثنان واضحين منذ شهر كبقعة رطبة تحت وحدة الطاقة.
مستوى السائل والتلوث
ابدأ بزجاج فحص الخزان ومستقر الرصيف. نقص الزيت يؤثر على دائرة الشفة أولاً لأنها تقع في أعلى التسلسل. الزيت العكر أو الداكن يدل على وجود ماء أو حطام تآكل، والسائل الملوث يدمر أختام الأسطوانة حتى يتدلى الرصيف. الفحص ذي النقاط الخمس يغطي ذلك: مستوى الزيت، لون الزيت، أسطوانة الشفة، صمام الملف اللولبي، صوت المضخة.
الخراطيم والأختام وخطر الانزلاق
تظهر التسريبات عند أطراف الخراطيم والوصلات الدوارة وحلقات O قبل انخفاض الأداء بوقت طويل. امسح إصبعاً على كل وصلة أثناء جولة الفحص وتحقق من الآثار الرطبة على جدار الحفرة. الزيت على الدرابزين خطر انزلاق على الخرسانة بالضبط حيث توقف الشوكيات ويهبط السائقون.
نقاط الضعف في الطقس الحار
الصيف هو الوقت الذي تفشل فيه الأختام الهشة، لأن الحرارة تقلل لزوجة الزيت وترتفع الضغط في الخطوط المعرضة للشمس. مراكز الإصلاح تبلغ عن أكثر المكالمات للوصلات المتسربة في الأشهر الحارة. فحص ما قبل الموسم للخراطيم يستغرق ساعة؛ تمزق خرطوم في ذروة الموسم يكلف الرصيف يوماً.
هذا هو ثمر معرفة مبدأ عمل موازن رصيف الهيدروليك. تقع الشفة في آخر مسار الزيت، لذا فإن أعراض الشفة المرتخية تشير إلى problem في الإمداد وليس الهيكل. الرصيف المرفوع يُحافظ عليه بالزيت، لذا فإن أعمال الصيانة تنتظر الدعامة. تلك المعرفة تحول معظم القضايا الهيدروليكية إلى إصلاح قصير بدلاً من استدعاء طارئ. فقدان الطاقة عند نفس المدخل يُغطى في دليلنا على ستائر هوائية لأبواب رصيف التحميل.
أسئلة شائعة حول رافعات الرصيف الهيدروليكية
ما الذي يجب التحقق منه أولاً عند عدم استطالة الحافة؟
تحقق من مستوى زيت الخزان، ثم صمام الملف اللولبي للشفة، ثم اسطوانة الشفة وخطوطها. الشفة الرخوة تعني تقريباً دائماً نقص السائل أو تلوثه، أو صماماً لولبياً عالِقاً، أو تسرباً في خط الشفة. تأتي الأعطال الكهربائية عند الزر في المرتبة الأخيرة.
إلى أي مدى أدنى من سطح الرصيف يمكن أن يعمل مستوي الرصيف الهيدروليكي؟
تعمل معظم الوحدات ذات التصميم الحفري على امتداد نحو 12 بوصة (305 مم) فوق وتحت واجهة الرصيف. ويتيح الوضع المخصص أسفل الرصيف أو التحميل من الطرف للمشغّلين خدمة المقطورات المتوقفة على مستوى منخفض، بينما تعود المنصة إلى التشغيل العادي عبر زر UP.
ما هو دور الفيوز السرعي فعلياً؟
إنه صمام مدمج في الخط يقفل عند حدوث ارتفاع مفاجئ في تدفق الزيت، مثل حالة انفجار خرطوم أو انزلاق الشاحنة مبكراً. تتوقف المنصة المحملة بدلاً من السقوط الحر. وكل جهاز تسوية هيدروليكي يلي بالشراء يضم واحداً في كل خط تحميل.
هل يمكن لمرفع الرصيف الهيدروليكي العمل أثناء انقطاع الكهرباء؟
معظم الوحدات تشمل صمام نزول يدوي، والعديد يضيف مضخة يدوية، لذا يمكن خفض الرصيف بدون طاقة رئيسية. الإجراء الدقيق يختلف حسب الطراز، لذا احتفظ بدليل الشركة المصنعة في الرصيف واتبع خطواته.
