أبواب المرآب المعتمدة لمقاومة الأعاصير: دليل المُختص

ما الذي يجعل باب المرآب معتمداً لمقاومة الأعاصير

قطعة خشب مقاس 2×4 بوزن 9 أرطال تُطلق بسرعة 50 قدم في الثانية — أي حوالي 34 ميلاً في الساعة — هي المقذوف المستخدم في اختبار المقذوفات الكبيرة للفتحات الساحلية. يأتي هذا الرقم من بروتوكولات الصدم المذكورة في قوانين الأعاصير عبر أمريكا الشمالية. يهمّ هذا الأمر قبل أن تقارن العروض، لأن “أبواب المرآب المعتمدة لمقاومة الأعاصير” معتمدة ضد تهديدَين منفصلَين، وليس تهديداً واحداً.

التهديد الأول هو الضغط المستمر. يقيس معيار ASTM E330 مقدار فرق الضغط الجوي الساكن المنتظم الذي تتحمله تجميعات الباب، وعادة ما تدفعه المختبرات إلى 1.5 ضعف الحمل التصميمي الموضح. التهديد الثاني هو الحطام. يمكن للباب أن يجتاز الاختبار الساكن ويفشل بمجرد أن يخترق لافتة الطريقية اللوحة، لذا يتم اختبار الصدم ودورة الضغط بشكل منفصل.

هذا الانقسام يفسر عائلتي المعايير الواردة في المستندات المقدمة. يصف معيار ASTM E1886 طريقة اختبار الصدم بالمقذوفات. وتحدد مواصفته المرافقة ASTM E1996 أداء الصدم والضغط الدوري لفتحات الغلاف الخارجي للمباني (انظر صفحة معيار ASTM E1886). الباب الذي يذكر عائلة واحدة فقط من الأرقام لم يثبت أداء العائلة الأخرى.

لذلك عامل كلمة “معتمد” كأختصار لحزمة من تقارير الاختبار. اسأل عن التقرير الذي يغطي الضغط، والتقرير الذي يغطي الصدم، والقيم التي يغطونها.

من منطقة سرعة الرياح إلى الضغط التصميمي

تتحدث مناطق سرعة الرياح ومعايير الأبواب بوحدات مختلفة. تُعبر عن المناطق بالأميال في الساعة؛ أما أبواب المرآب المعتمدة لمقاومة الأعاصير فتكون معتمدتها بالرطل لكل قدم مربع. يربط ASCE 7 بينهما عبر تحديد سرعة رياح أساسية لمنشأتك. ثم يتغير الضغط التصميمي مع فئة الخطر والتعرض وارتفاع المبنى ومساحة الفتحة. الباب العريض المنخفض على ارتفاع مكشوف يحمل طلباً أعلى من الباب الضيق المحمي.

كنقطة مرجعية، تذكر بعض خطوط الأبواب الاختبارية 50 إلى 65 رطل لكل قدم مربع (psf) في الضغط الإيجابي والسلبي. تربط أدبيات الهندسة الخاصة بها هذا النطاق بسرعات رياح تتراوح بين 140–160 ميلاً في الساعة. العلاقة محددة بكل منتج وتقرير اختبار، لذلك لا تنقل أبداً قيمة psf من مستند مشروع آخر.

انتبه للاتجاه أيضاً. الشفط — الضغط السلبي المؤثر خارجياً على اللوحة — يحكم التصميم غالباً، لأن الباب الفاشل يسمح للرياح بالضغط على المبنى من الداخل. لذا دوّرت تقارير الاختبار الاتجاهين. تستحق القيم السالبة على الملصق نفس التدقيق مثل الموجبة.

عملياً، رقم psf ينتمي إلى رسمك، وليس فقط إلى منشور ترويجي. عندما يصدر المهندس الإنشائي الضغط التصميمي لكل فتحة، يصبح هذا الرقم معيار القبول الذي يجب أن يطابقه الباب المزود، تقريراً لتقرير.

كيفية مطابقة المواصفات بمشروعك

تصوّر المشهد: يرسل المراجع جدول الأبواب الخاص بك مع ملاحظة أن التجميع المدرج لا يحتوي على تقييم ضغط لمنطقة الرياح في الموقع. تم طلب الأبواب بالفعل. كل إصلاح بعد تلك النقطة — إعادة التصميم، وإعادة الاختبار، وإعادة الشحن — يقع على عاتق المقاول. المطابقة تحدث في مرحلة المواصفات، وليس في التسليم.

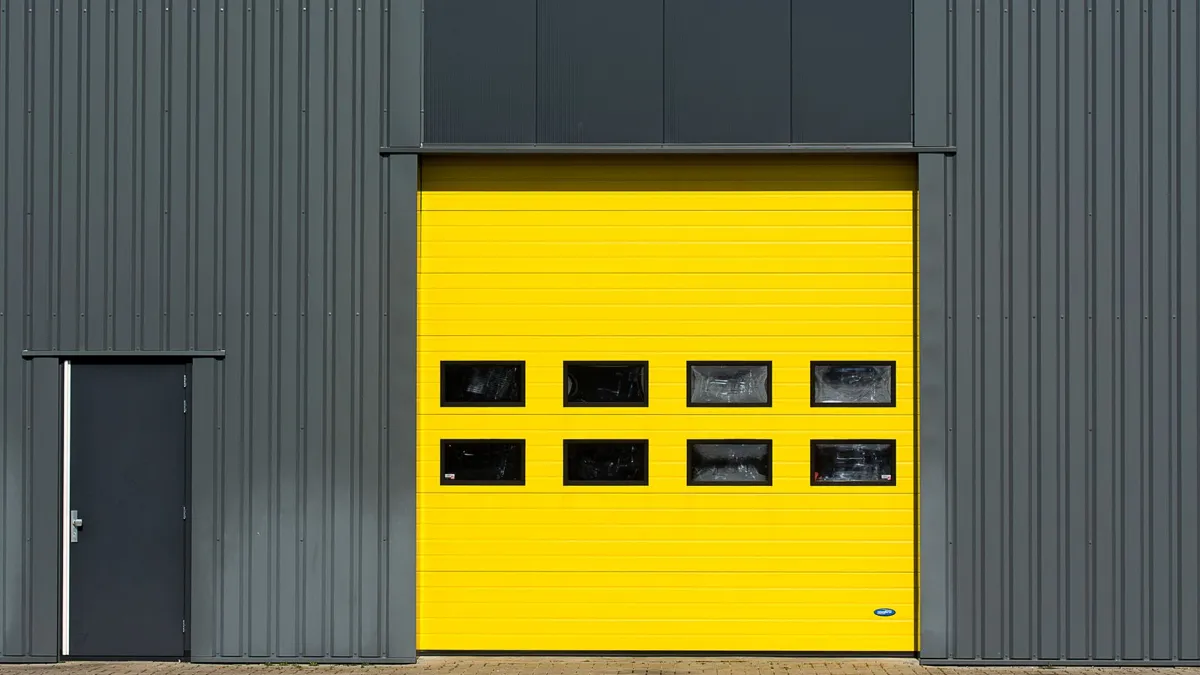

ابدأ بالهيكل لا بالطراز. تربط أبواب المرآب المعتمدة لمقاومة الأعاصير ألواحها بسكة ذات قياس أثقل، وقوالب إضافية، وعمود أكثر صلابة، لأن الاعتماد يعيش في التجميع بأكمله. من جانب إنتاجنا، تعمل الألواح القطاعية برغوة البولي يوريثان بسمك 40–50 ملم بقيم U تصل إلى 0.33 واط/م²كلفن. زنبركات الالتواء معتمدة لأكثر من 30,000 دورة، ومجموعة الرياح تُغيّر التقوية حول تلك الألواح بدلاً من سمك الصفائح فحسب. قارن التخطيطات في الأبواب القطاعية النطاق لرؤية كيف يختلف تركيب اللوح.

حجم الفتحة يدفع الطلب أيضاً. الأبعاد الأوسع تعني المزيد من psf عند نفس سرعة الرياح، لذا بعض مشاريع مناطق الرياح تنتقل من القطاعية إلى أبواب اللف. تصل أبواب اللف في نطاقنا إلى عرض 12,000 ملم، حيث يحمل تصميم العمود والمرشد معظم الحمل.

مهما كان التكوين الذي تختاره، ثبّت ثلاثة أسطر على الرسم: الضغط التصميمي، ومستوى المقذوف، وعدد الدورات. يجب أن تعكس أوراق الاعتماد في القسم التالي ذلك.

ما تثبته أوراق الاعتماد فعلياً

في منطقة العواصف الإعصارية عالية السرعة بفلوريدا — مقاطعات ميامي داد وبروارد — المستند الحاكم هو إشعار القبول (NOA)، يُصدر بعد الاختبارات بموجب بروتوكولات TAS. مثال على ذلك NOA لباب مرآب قطاعي في سجلات المقاطعة يوثّق أداء الصدم بالمقذوفات والضغط الريحي الدوري لتجميعات محددة. يسرد إشعار القبول المنشور بالضبط الحجم والضغوط وتفاصيل التثبيت التي تمت الموافقة عليها.

خارج منطقة HVHZ، عادة ما يمر مسار الورق من خلال اعتماد منتج كود البناء بفلوريدا أو إدراج TDI في تكساس، وكلاهما يشير إلى اختبارات قائمة على ASTM. تعامل برامج مثل FORTIFIED تقرير اختبار معتمداً مدعوماً بأحد هذه الاعتمادات كدليل على الامتثال لأبواب المرآب.

اقرأ النص الصغير على أي حال. يثبت NOA أن التجميع المختبر اجتاز؛ لا يثبت أن بابك، بحجمك، مع تفاصيل إطارك، يطابقه. لهذا السبب ينتمي رقم الاعتماد إلى الرسم التفصيلي بجانب الضغط التصميمي.

بالنسبة للمشتريين الذين يستوردون من خارج الولايات المتحدة، الدليل المكافئ هو بيانات اختبار مقارنة. يدعم مصنعنا الاختبار وفقاً لـ AS/NZS 4505، وهو معيار منطقة الأعاصير لأبواب المرآب في أستراليا ونيوزيلندا، وبموجب بروتوكولات UL. نبلغ النتائج المقاسة كما تظهر. نحمل علامة CE وفقاً لـ EN 13241، لكننا لا ندعي اعتماد ميامي داد أو UL، ويجب أن تشك في أي مورد يُمحو هذا الخط.

استقدام أبواب معتمدة لمقاومة الأعاصير من مصنع

موقفنا بسيط: يدخل التقييم في أمر الشراء قبل السعر. سعر الوحدة دون ضغط تصميمي مسمى، ومستوى مقذوف، وقائمة تقارير اختبار ليس عرضاً قابلاً للمقارنة. مقارنة مثل هذه العروض هي كيف تنتهي المشاريع بأبواب لا يوقع عليها أي مفتش.

بمجرد تثبيت النطاق التقني، يكون استقدام المصنع مباشراً. نبني من وحدة واحدة دون حد أدنى للطلب. تستغرق الطلبات الأولى 20–35 يوماً، وتُشحن الحاويات القياسية الكاملة في أسرع وقت 12 يوماً. الشروط هي FOB تيانجين أو تشينغداو، مع 30% T/T والبقية مقابل نسخة بوليصة الشحن. تحمل الأبواب ضمان سنتين، وتبقى رسومات CAD مؤرشفة لمدة 5 سنوات بحيث تتخطى الطلبات المتكررة تكلفة الأدوات.

تسافر الأدلة مع الشحنة. يغادر كل مشروع مع تقرير فحص المصنع وتأكيد القطعة الأولى. تأتي كتيبات التركيب مع تخطيط CAD ورسم الأسلاك، بالإضافة إلى إعلان المطابقة CE وتقرير الاختبار EN 13241 حيث ينطبق. يمكن للمشترين الساحليين والصناعيين مراجعة الخط الأوسع على الأبواب المتخصصة الصفحة، التي تغطي متغيرات الحريق والانفجار والصوت المبنية على نفس المنصة.

تعبئة التصدير مهمة للتجميعات الثقيلة المعرضة للرياح: أطر فولاذية، وتغليف رغوي، وأرقام الدفع على كل صندوق تجعل معدات التقوية قابلة للتتبع من أرض مصانعنا إلى موقعك.

ملف التسليم الذي يجب جمعه قبل التوقيع النهائي

في يوم القبول، الحديث ليس عن شكل الباب؛ إنه عن المجلد. المقاول الذي يأتي بملف تسليم كامل يغلق المعلم في زيارة واحدة. الذي لا يستطيع ينتج نفس بند قائمة النقاط لأسابيع. ابنِ الملف وفقاً لهذه القائمة:

• حساب الضغط التصميمي لكل فتحة، مع الرجوع إلى سرعة الرياح في المشروع والتعرض
• تقرير اختبار هيكلي (ASTM E330 أو TAS 202) يحدد قيم psf
• تقرير اختبار الصدم والدورة (ASTM E1886/E1996 أو TAS 201/203) حيث يتطلب المنطقة ذلك
• نسخة اعتماد المنتج: NOA، اعتماد FBC، إدراج TDI، أو تقرير بيانات الاختبار المقارن
• تقرير فحص المصنع وتأكيد العينة الأولى للدفعة المزودة
• دليل التركيب مع تخطيط CAD ورسم التثبيت
• إعلان المطابقة CE وتقرير EN 13241 حيث ينطبق
• شروط الضمان وأرقام الدفع المطابقة لصناديق التسليم

افحص كل وثيقة مقابل الرسم التفصيلي قبل شحن الأبواب، وليس بعدها. يتخلّل تسلسل ما قبل التركيب في قائمة فحص تركيب أبواب المرآب بانتظام قبل هذا الملف. الورقيات المطلوبة في وقت متأخر تتحول إلى ورقيات قابلة لإعادة التفاوض. التقرير المفقود عند التسليم هو سبب فشل القبول الأكثر قابلية للتجنب الذي نراه.
