Especificar un conjunto de puerta industrial requiere analizar ciclos operativos dinámicos, la física térmica de la envolvente del edificio, claros estructurales y presiones de carga de viento regionales. Instalar una barrera de puerta de tamaño insuficiente o incompatible resulta en quemaduras prematuras del motor, pérdidas severas de aire acondicionado por HVAC y cuellos de botella peligrosos en el manejo de materiales en muelles de carga comerciales.
Índice
- Demandas Operativas Principales: Frecuencia de Ciclo Diario y Velocidad de Apertura
- Requisitos de Rendimiento Térmico y Separación Ambiental
- Seguridad física, durabilidad de lamas y especificaciones de materiales
- Huella espacial: evaluación de la altura libre, el espacio lateral y el espacio trasero
- Ingeniería de Carga de Viento y Cumplimiento del Código de la Envoltura del Edificio
- Sensores de Seguridad, Salida de Emergencia y Controles de Automatización del Operador
- Costo total de propiedad: análisis del CAPEX frente al OPEX de mantenimiento a 10 años
- Matriz de evaluación de selección de puertas industriales
- Solicite una revisión de dimensionamiento y especificación de ingeniería
Basado en la experiencia de campo de nuestro equipo de ingeniería en la puesta en marcha de sistemas de puertas comerciales en plantas de manufactura industrial pesada y centros de distribución de almacenamiento en frío, la especificación exitosa de puertas requiere equilibrar los costos de capital iniciales con los ciclos de mantenimiento a largo plazo. Hemos compilado esta lista de verificación de selección de ingeniería integral para ayudar a los directores de instalaciones e ingenieros de planta a evaluar sistemáticamente cada requisito técnico antes de adquirir puertas industriales.
Demandas Operativas Principales: Frecuencia de Ciclo Diario y Velocidad de Apertura
Los ciclos de servicio operativos dictan la resistencia mecánica requerida, la clasificación de servicio del motor y la configuración de resortes de los sistemas de puertas comerciales.
Clasificación del Tráfico de la Puerta: Muelles de Bajo, Medio y Alto Rendimiento
Los planificadores de instalaciones deben clasificar las aperturas diarias de puertas en bandas operativas distintas. Los muelles de servicios de bajo tráfico operan entre 5 y 15 ciclos por día. Los muelles de carga de manufactura estándar ciclan entre 20 y 50 veces al día. Los muelles de cross-docking de distribución de alto rendimiento frecuentemente exceden de 100 a 250 ciclos diarios. Ajustar las clasificaciones de servicio del operador al volumen real de tráfico previene fallas catastróficas del engranaje de transmisión.
Impactos de la Velocidad de Operación en el Flujo Logístico y la Eficiencia del Manejo de Materiales
Las puertas comerciales seccionales estándar operan a velocidades de desplazamiento de 8 a 12 pulgadas por segundo. En pasillos de alto tráfico, las velocidades de operación lentas obligan a los operadores de montacargas a ralentí, quemando combustible y interrumpiendo la programación logística. Las puertas enrollables de alta velocidad automáticas se abren a velocidades entre 40 y 120 pulgadas por segundo (1.0 a 3.0 m/s), eliminando retrasos en el manejo de materiales mientras reducen la duración de la puerta abierta hasta en un 70%.

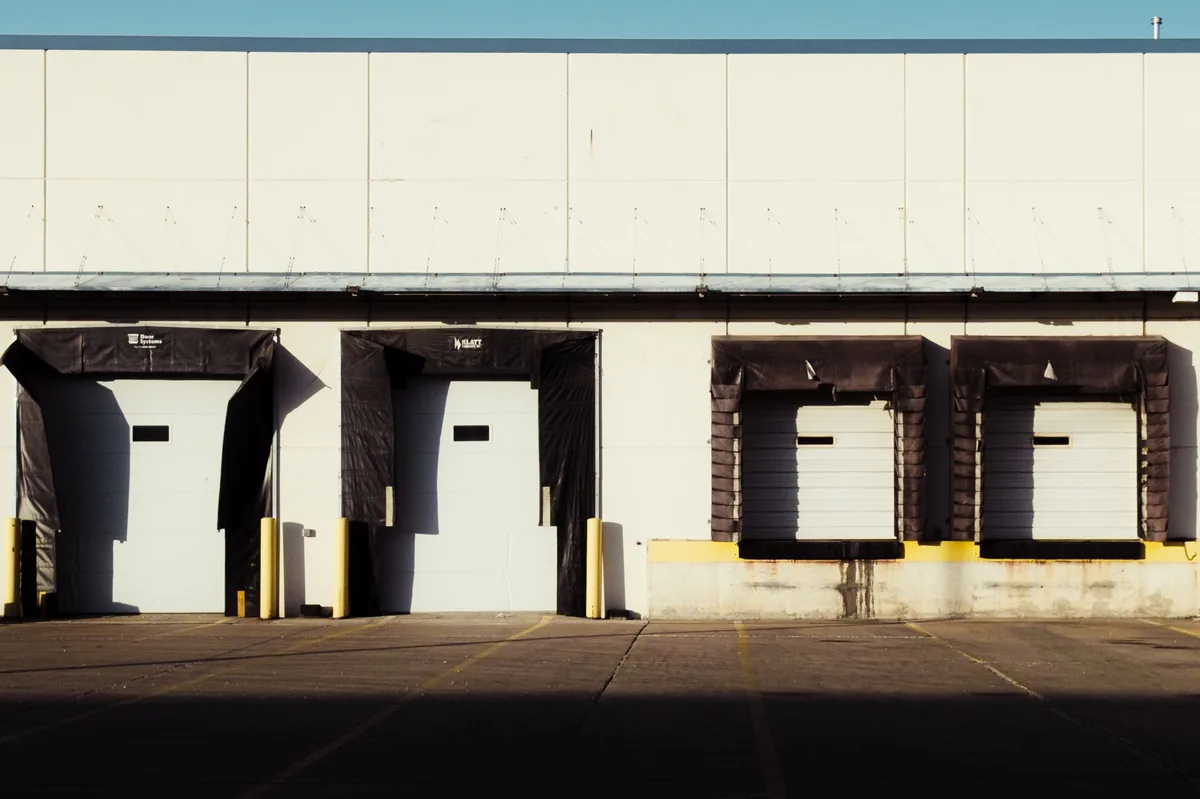

Ingeniería de Resortes: Estándar 10k vs. Ensamblajes Duplex de Alto Ciclo 100k
Las puertas seccionales comerciales estándar se envían con resortes de torsión de contrabalanceo clasificados para 10,000 a 25,000 ciclos. En un muelle de carga que cicla 50 veces al día, un resorte de 10,000 ciclos sufre fatiga metálica dentro de siete meses. Las instalaciones logísticas de alto rendimiento deben especificar paquetes de resortes duplex de alto ciclo de 50,000 a 100,000 u operadores de contrabalanceo de transmisión directa para prevenir roturas inesperadas de resortes.
Requisitos de Rendimiento Térmico y Separación Ambiental
El mantenimiento de la calidad del aire interior y la detención de la transferencia térmica de la envolvente del edificio impone criterios estrictos de aislamiento.
Aislamiento estático: Paneles inyectados continuos de poliuretano (R-16 a R-18.4)
Las envolventes exteriores de edificios requieren puertas seccionales estructurales fabricadas con aislamiento continuo de poliuretano de celda cerrada inyectado in situ. El poliuretano se adhiere químicamente a las chapas de acero exteriores e interiores, eliminando cavidades de aire interior. Un núcleo continuo de poliuretano de 2 pulgadas logra calificaciones de resistencia térmica de R-16.0 a R-18.4, reduciendo la ganancia de calor conductiva del edificio y la transmisión de frío.

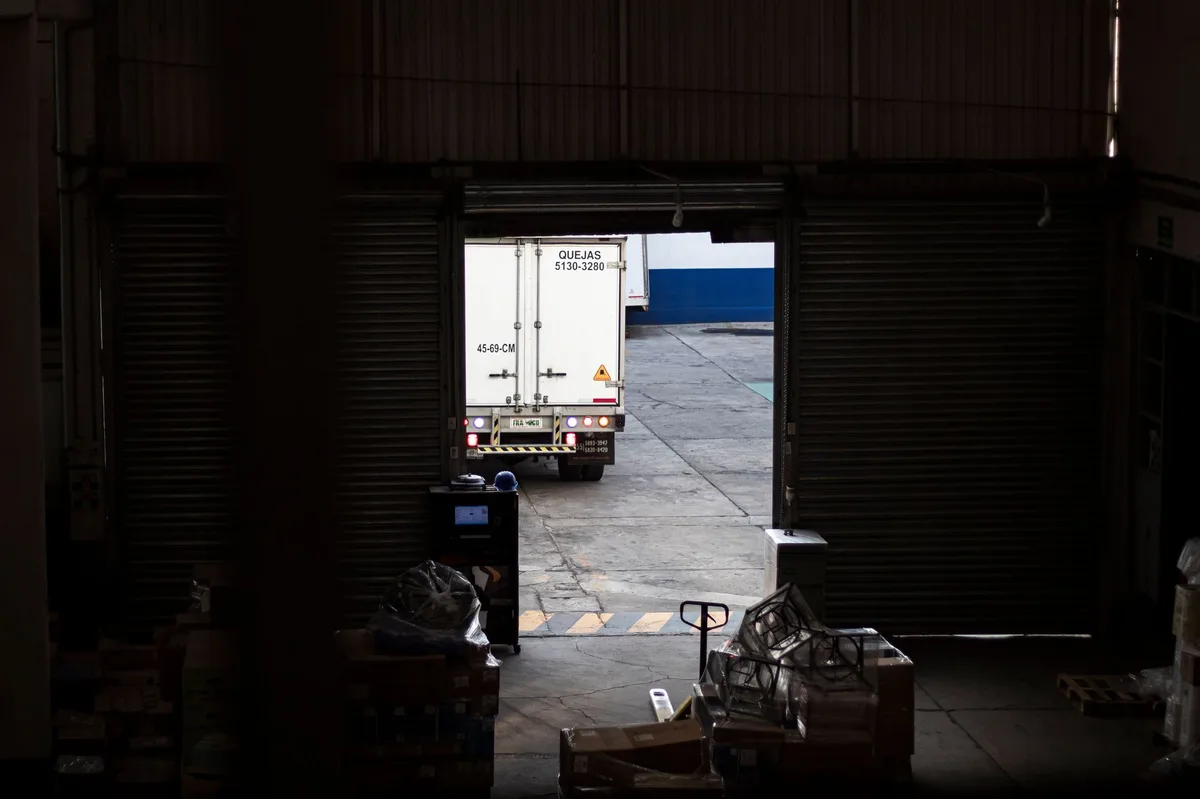

Contención dinámica del clima: Reducción del intercambio de aire con barreras de alta velocidad
Los valores R estáticos solo aíslan cuando la puerta permanece cerrada. Durante los turnos de carga activa, la infiltración de aire convectivo a través de puertas abiertas representa más del 80% de la pérdida térmica de la instalación. La instalación de puertas enrollables de alta velocidad y acción rápida detiene la transferencia de aire acondicionado entre bóvedas de refrigeración y áreas de preparación de muelles de carga ambiente.
Sellos de compresión perimetral y construcción de ruptura térmica
Una separación térmica efectiva requiere un sellado perimetral contra el clima integral. Las puertas industriales deben incorporar sellos de jamba lateral de doble aleta EPDM, astrágalos de bulbo inferior de servicio pesado y cepillos de barrido para el dintel. Las uniones de paneles con ruptura térmica evitan la formación de puentes de conductividad de escarcha a través de las caras del panel de acero interior en aplicaciones de congeladores de temperaturas bajo cero.
Seguridad física, durabilidad de lamas y especificaciones de materiales
Las barreras de entrada industrial deben soportar impactos físicos, corrosión ambiental y intentos de entrada forzada.
Acero galvanizado de calibre grueso frente a aluminio extruido frente a tela reforzada
La selección del material de la cortina depende del entorno operativo. Las instalaciones de fabricación de servicio pesado requieren lamas de acero galvanizado por inmersión en caliente entrelazadas de calibre 18 a 22 para máxima rigidez estructural. Los centros de servicio automotriz comerciales se benefician de marcos de aluminio extruido de visión completa con insertos de vidrio aislado. Las zonas de separación logística interior prosperan con telas de PVC multicapa reforzadas que cuentan con mallas de poliéster resistentes a roturas.
Resistencia a la entrada forzada y protección del perímetro exterior
Las puertas exteriores de almacén requieren herrajes de cierre reforzados para disuadir intrusiones no autorizadas. Las puertas enrollables de acero cuentan con seguros extremos entrelazados continuos y seguros de corredera que impiden la separación de las cortinas de las guías verticales de la pared. Los accionadores motores deben incorporar bloqueos de seguridad automatizados por solenoide que se enganchen mecánicamente cada vez que la puerta alcance la posición completamente cerrada.
Resistencia a la corrosión para ambientes costeros y de lavado químico
Las instalaciones expuestas a agua salada marina, alta humedad o agentes de limpieza químicos requieren protección especializada contra la corrosión. Los ingenieros de planta deben especificar herrajes de acero inoxidable grado 304 o 316, recubrimientos de acero galvanizado G90 o acabados de poliéster pintados en polvo para resistir el óxido estructural y la picadura.
Huella espacial: evaluación de la altura libre, el espacio lateral y el espacio trasero
La medición dimensional precisa garantiza una instalación perfecta de los rieles de la puerta sin obstaculizar el equipo interior de la instalación.
Medición de los espacios estructurales: altura libre, espacio lateral y profundidad
Antes de pedir herrajes de puerta, los contratistas deben verificar tres dimensiones espaciales críticas. La altura libre representa la distancia entre la parte superior de la abertura de la puerta y la obstrucción del techo más baja. El espacio lateral mide el despeje horizontal entre el borde del marco y las columnas estructurales adyacentes. El espacio trasero define la profundidad horizontal necesaria para los rieles horizontales abiertos.

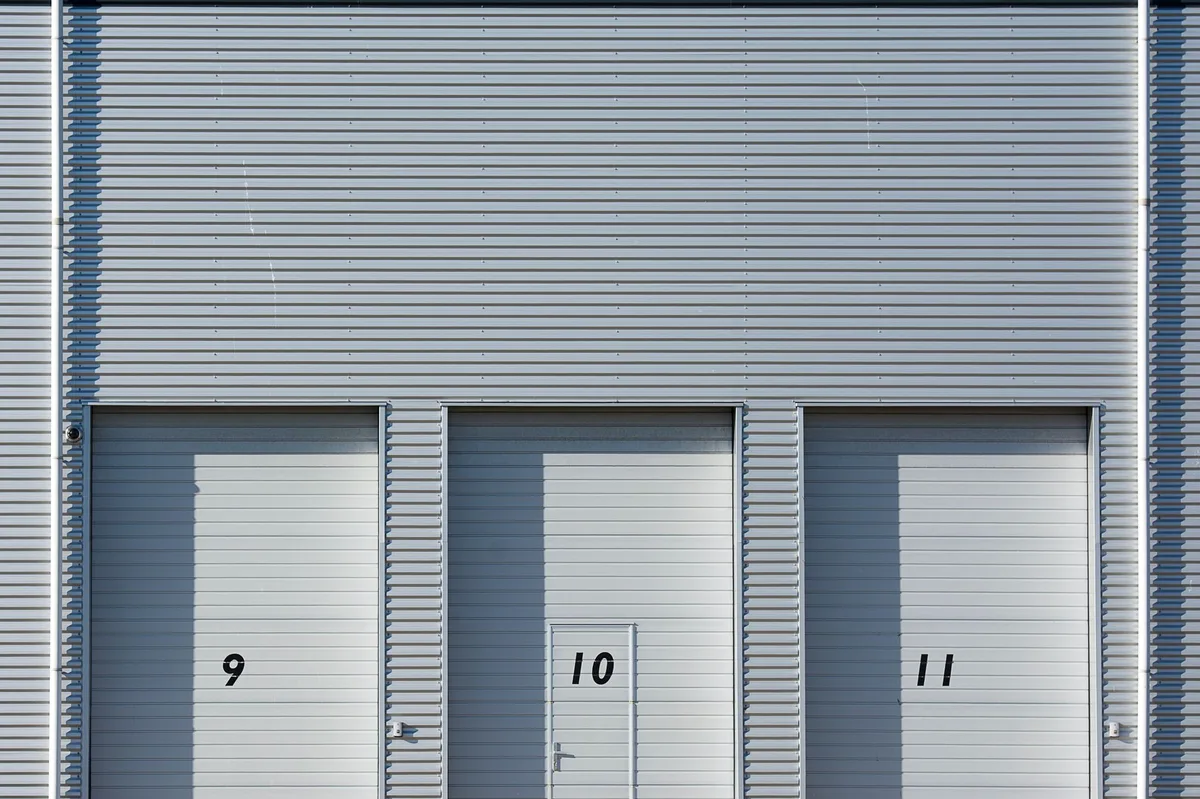

Opciones de geometría de elevación del riel: estándar, elevación alta y rieles verticales completos
Las puertas seccionales se adaptan a diversos perfiles de edificios mediante configuraciones de riel personalizables. Los rieles de elevación estándar dirigen los paneles de la puerta horizontalmente cerca del dintel de la puerta. Los rieles de elevación alta dirigen los paneles rectos hacia arriba a lo largo de la pared antes de curvarse debajo de la línea del techo. Los rieles de elevación vertical completa viajan rectos hacia arriba por la pared, eliminando por completo los rieles horizontales de techo.
Eliminación de obstrucciones superiores para grúas y estanterías altas
Las instalaciones que operan grúas puente aéreas, estanterías para palets altas o montacargas de mástil alto no pueden tolerar rieles horizontales que cuelguen a baja altura. Especificar rieles seccionales de elevación vertical completa o cubiertas compactas de acero enrollado preserva el 100 % del espacio del techo para el equipo de manejo de materiales.
| Arquitectura de riel / puerta | Altura libre requerida | Espacio lateral requerido | Intrusión horizontal en el techo | Aplicación recomendada para la instalación |
|---|---|---|---|---|
| Riel seccional de elevación estándar | 12 – 16 pulgadas | 4.5 – 6.0 pulgadas | Altura de la puerta + 18 pulgadas | Almacenes con techos bajos, puertas de muelle |
| Carril de Seccional de Elevación Alta | Distancia de elevación alta + 12 pulgadas | 4.5 – 6.0 pulgadas | Altura de la puerta – Elevación alta + 18 pulgadas | Bahías de almacén altas con líneas de techo elevadas |
| Carril de elevación vertical completo | Altura de la puerta + 12 pulgadas | 4.5 – 6.0 pulgadas | Cero intrusión de carril horizontal | Almacenes de gran altura, áreas de preparación de montacargas |
| Persiana enrollable de acero | 18 – 24 pulgadas (Sobre el dintel) | 6.0 – 8.5 pulgadas | Cero intrusión de carril horizontal | Plantas de fabricación con puentes grúa elevados |
| enrollable de tela de alta velocidad | 16 – 22 pulgadas (Sobre el dintel) | 5.0 – 7.0 pulgadas | Cero intrusión de carril horizontal | Pasillos logísticos de alto ciclo, procesamiento de alimentos |
Ingeniería de Carga de Viento y Cumplimiento del Código de la Envoltura del Edificio
Las puertas comerciales exteriores deben resistir fuerzas estructurales de viento severas para evitar fallos en la envoltura del edificio durante tormentas.
DASMA 108 y Normas de Diseño de Viento del Código Internacional de Edificación (IBC)
Las puertas comerciales instaladas en la envoltura exterior del edificio deben cumplir con las normas de carga de viento estructural de DASMA 108 e IBC. Los códigos de edificación especifican presiones de diseño de viento que van desde 20 PSF (aprox. 90 MPH) hasta más de 50 PSF (aprox. 140 MPH) en regiones costeras propensas a huracanes. Las clasificaciones estructurales de viento protegen los activos de la instalación contra daños severos por explosión.
Refuerzo Estructural: Barras en U Horizontales, Rodillos Pesados y Cerraduras de Viento
Las puertas con clasificación de viento incorporan refuerzos estructurales de acero pesado unidos a través de las caras interiores de los paneles. Los rodillos de carril de alta capacidad de 3 pulgadas y las cerraduras de viento de acero continuas se enganchan profundamente dentro de los canales verticales reforzados, evitando que los paneles de la puerta salgan volando de las aberturas de la pared bajo presiones positivas y negativas.
Cálculo de Presión Positiva y Depresión Interior de Extracción
Los ingenieros de planta deben calcular tanto las presiones del viento meteorológico exterior como la succión de los ventiladores de extracción del edificio. Las instalaciones de fabricación pesada que operan campanas de ventilación de alto volumen crean una presión interior negativa continua que excede 15 PSF. Las puertas especificadas sin retención de cerradura de viento pueden atascarse dentro de las guías del carril, provocando una sobrecarga en el motor del operador.
Sensores de Seguridad, Salida de Emergencia y Controles de Automatización del Operador
La automatización de puertas comerciales requiere tecnología de sensores integral para proteger a los trabajadores, vehículos y equipos de la instalación.

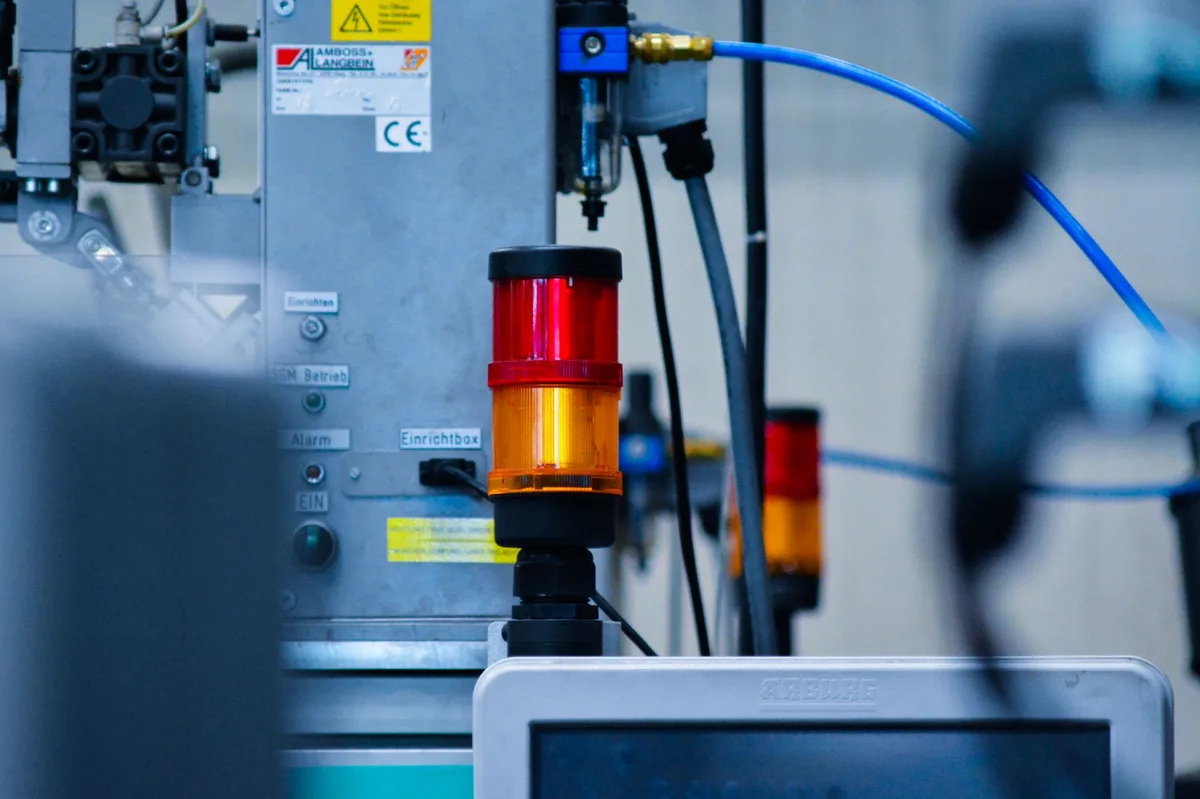

Sistemas Monitoreados de Protección Secundaria contra Atrapamiento UL 325
Norma nacional de seguridad UL 325 exige dispositivos de protección secundaria antiatrapamiento supervisados en todas las puertas comerciales automatizadas. Los sistemas deben incorporar dobles sensores fotoeléctricos infrarrojos supervisados y bordes inferiores de inversión inalámbricos. Si un obstáculo interrumpe el haz óptico infrarrojo mientras la puerta se cierra, el accionador invierte instantáneamente el movimiento hacia la posición completamente abierta.
Tecnología de Sensores de Activación: Radar, Bucles de Inducción Magnética y Cuerdas de Tracción
Los operadores comerciales modernos integran inversores de variador de frecuencia de estado sólido (VFD) que ajustan dinámicamente las curvas de aceleración del motor. Los perfiles de arranque suave y parada suave eliminan el choque de par mecánico en los piñones de tracción, cadenas de rodillos y rodamientos del tambor. Los controladores lógicos programables permiten a los ingenieros de instalaciones ajustar la aceleración de apertura, los temporizadores de espera y la desaceleración de cierre según las densidades de tráfico variables durante los picos de logística.
La selección del control de activación adecuado evita aperturas innecesarias de las puertas. Los sensores de radar de movimiento detectan carretillas elevadoras que se aproximan mientras ignoran el tráfico peatonal paralelo. Los bucles de inducción magnética enterrados activan los ciclos de la puerta solo cuando los vehículos de manejo de materiales metálicos entran en zonas de preparación designadas. Las cuerdas de tracción manuales proporcionan una activación manual confiable para operaciones de baja frecuencia.
Liberación Manual de Emergencia y Protocolos de Respaldo ante Fallo de Energía
Los operadores de puertas industriales deben incluir mecanismos de salida de emergencia confiables durante cortes de energía. Los operadores comerciales de eje transversal y reductora deben contar con cadenas de emergencia manuales a nivel de suelo con bloqueos eléctricos de interrupción. Las puertas de alta velocidad pueden incorporar baterías de respaldo integradas o contrapesos equilibrados para una apertura manual de emergencia rápida.
Costo total de propiedad: análisis del CAPEX frente al OPEX de mantenimiento a 10 años
La evaluación de sistemas de puertas industriales requiere analizar los costos de servicios públicos a largo plazo, la mano de obra de reparación y el tiempo de inactividad operacional.
Desembolso de capital inicial frente al ahorro a largo plazo en energía y mano de obra
Adquirir puertas manuales de bajo costo frecuentemente crea cargas financieras a largo plazo. Una puerta de baja calidad sin aislamiento en un muelle de carga activo puede perder miles de dólares anuales en aire acondicionado mientras requiere reparaciones constantes de resortes y cables. Invertir en puertas automáticas de alta velocidad o seccionales aisladas de uso intensivo genera un retorno medible en 18 a 24 meses mediante facturas de servicios reducidas y tiempos de inactividad de mantenimiento minimizados.
Protocolos de mantenimiento preventivo y resiliencia ante daños por colisión
Los contratos de mantenimiento preventivo deben establecer programas de inspección bimestrales para cables de contrapeso, desgaste de rodillos de guía y sellos perimetrales inferiores de intemperie. Documentar los conteos de ciclos a través de sistemas computarizados de gestión de mantenimiento (CMMS) permite a los ingenieros de instalaciones reemplazar rodamientos de rodillos y resortes de contrapeso antes de que una falla catastrófica cause costosos tiempos de inactividad en los muelles del almacén.
Las puertas logísticas de alto ciclo inevitablemente sufren impactos accidentales de montacargas. Los paneles seccionales de acero rígido incurren en costos de reemplazo sustanciales y tiempos de inactividad operacional cuando se doblan por vehículos. Las puertas de tela de alta velocidad con cortinas desmontables flexibles se reingresan automáticamente en las guías laterales después del impacto, eliminando llamadas de servicio de emergencia y restaurando la productividad al instante.
Matriz de evaluación de selección de puertas industriales
Utilice la siguiente lista de verificación de ingeniería integral para evaluar parámetros técnicos antes de finalizar las especificaciones de la puerta.
| Parámetro de selección de ingeniería | Métrica técnica clave a verificar | Consecuencia operacional crítica | Especificación de puerta recomendada |
|---|---|---|---|
| Frecuencia del ciclo diario | Bahías > 50 ciclos/día | Rotura rápida del resorte de torsión y fatiga del motor | Tela de alta velocidad o resortes dúplex de 100k ciclos |
| Aislamiento térmico (Valor R) | R-16.0 a R-18.4 continuo | Sangría excesiva de energía HVAC del edificio | Sección continua de espuma de poliuretano de 2 pulgadas |
| Altura libre & espacio superior | Altura libre & obstrucciones de grúas | Interferencia de la vía con grúas puente y estanterías | Sección de elevación vertical completa o acero enrollado |
| Carga de viento & presión de aire | DASMA 108 (20 a 50+ PSF) | Salida de paneles durante tormentas o por depresión de extracción | Pernices U reforzados & rodillos de bloqueo de viento de 3 pulgadas |
| Seguridad & protección contra atrapamiento | Monitoreo secundario UL 325 | Lesiones de trabajadores & daños por colisión de vehículos | Células fotoeléctricas monitorizadas & borde de reversión inalámbrico |
| Resiliencia al impacto & colisión | Densidad del tráfico de montacargas | Tiempo de inactividad de la puerta y costos de servicio de emergencia | Cortina flexible rupturable de autorreparación |
Preguntas frecuentes sobre la selección de puertas industriales
¿Cuál es el factor más importante al elegir una puerta industrial?
La frecuencia del ciclo diario es el factor más crítico. Los andenes de mucho tráfico que ciclan más de 50 veces al día requieren operadores de alta velocidad y resortes de 100,000 ciclos para evitar el quemado prematuro del motor.
¿Cómo calculo el espacio libre superior para puertas seccionales comerciales?
Las puertas seccionales de elevación estándar requieren de 12 a 16 pulgadas de espacio libre. Las vías de elevación alta requieren un espacio libre igual a la distancia de elevación alta más 12 pulgadas. El acero laminado requiere de 18 a 24 pulgadas sobre el dintel.
¿Qué clasificación de carga de viento se requiere para las puertas industriales exteriores?
Las puertas comerciales exteriores deben cumplir con DASMA 108 y los códigos de construcción locales, lo que generalmente requiere calificaciones de presión de viento de diseño entre 20 PSF (aprox. 90 MPH) y más de 50 PSF (aprox. 140 MPH) en zonas costeras de huracanes.
¿Cómo reduce una puerta de alta velocidad los costes energéticos de un almacén?
Las puertas de alta velocidad operan a velocidades de hasta 120 pulgadas por segundo. Al minimizar la duración de la abertura durante el tráfico de montacargas, reducen la infiltración de aire en un 70%, disminuyendo los costos de servicios de refrigeración.
¿Qué dispositivos de seguridad son obligatorios en las puertas motorizadas comerciales?
Según las normas UL 325, las puertas comerciales automatizadas deben incorporar dispositivos secundarios de atrapamiento monitoreados. Los ojos fotoeléctricos infrarrojos monitoreados y los bordes de inversión inalámbricos invierten el recorrido de la puerta al detectar una obstrucción.
Solicite una revisión de dimensionamiento y especificación de ingeniería
Especificar la puerta industrial adecuada requiere equilibrar la frecuencia de ciclos, el aislamiento térmico, la altura estructural y la ingeniería de carga de viento. Elegir la configuración de puerta correcta protege el recinto de su instalación, mejora la seguridad de los trabajadores y elimina costosos retrasos en el manejo de materiales.
Nuestro equipo de ingeniería técnica está listo para revisar sus especificaciones de construcción y planos arquitectónicos. Explore nuestra gama completa de puertas industriales comerciales o contacte a nuestros especialistas técnicos hoy para recibir una propuesta de dimensionamiento de puerta y especificación de motor personalizada para su instalación.
