Warum sind Hochgeschwindigkeits-Spiraltore so beliebt?

Gabelstapler stehen in Warteschlangen vor einem Durchgang, der sich noch mit Schrittgeschwindigkeit öffnet, und jede Sekunde dieser Wartezeit kostet Arbeitskraft und verlorenen Durchsatz. Diese versteckte Kostenstelle ist der alleinige Hauptgrund, warum Hochgeschwindigkeits-Spiraltore von einer Nischenspezifikation zur Standardwahl in moderner Logistik und Kältekettengebäuden geworden sind. Das Format gewann nicht wegen des Designs. Es gewann, weil es Reibungsverluste beseitigte, die ältere Tore nicht beheben konnten.

Ein Hochgeschwindigkeits-Spiraltor hebt starre Aluminium-Lamellen durch eine Spiralführungsleiste oberhalb der Öffnung an, sodass jede Lamelle unabhängig läuft, statt über die nächste zu reiben. Diese einzelne Designentscheidung verändert die Wartungsbelastung, die erzielbare Geschwindigkeit, das Windverhalten und das thermische Verhalten der Durchgangsöffnung. Zu verstehen, warum das Format beliebt ist, bedeutet, die physikalische Ursache von den betriebswirtschaftlichen Faktoren zu trennen, die sich auszahlen.

Die kontaktlose Führung, die die Torwartung reduzierte

Bei einem herkömmlichen Rolltor werden die Lamellen auf einer Welle gestapelt und gleiten bei jedem Zyklus übereinander. Jeder Durchgang hinterlässt etwas mehr Abnutzung an der Beschichtung, und genau diese Abreibung führt irgendwann zum Lamellenwechsel. Ein Spiraltor vermeidet den Kontakt vollständig, da die Lamellen durch eine Spiralführungsleiste laufen, wo die Oberflächen sich nie berühren.

Ingenieure, die die mechanischen Details nachlesen möchten, können sich ansehen wie ein Hochgeschwindigkeitstor funktioniert, aber das praktische Ergebnis ist einfacher als die Theorie. Weniger Reiben bedeutet, dass der Vorhang sein Finish behält, das Tor leiser läuft und der Antrieb weniger Energie verbraucht, um Reibung zu überwinden.

Raxdoors baut die Spiralbaureihe aus Aluminium-6063-T5-Lamellen, mit verzinktem Stahl von 0,4 mm bis 1,5 mm und Edelstahl SS304 oder SS316, wo Intensivreinigung oder Küstenstandort es erfordern.

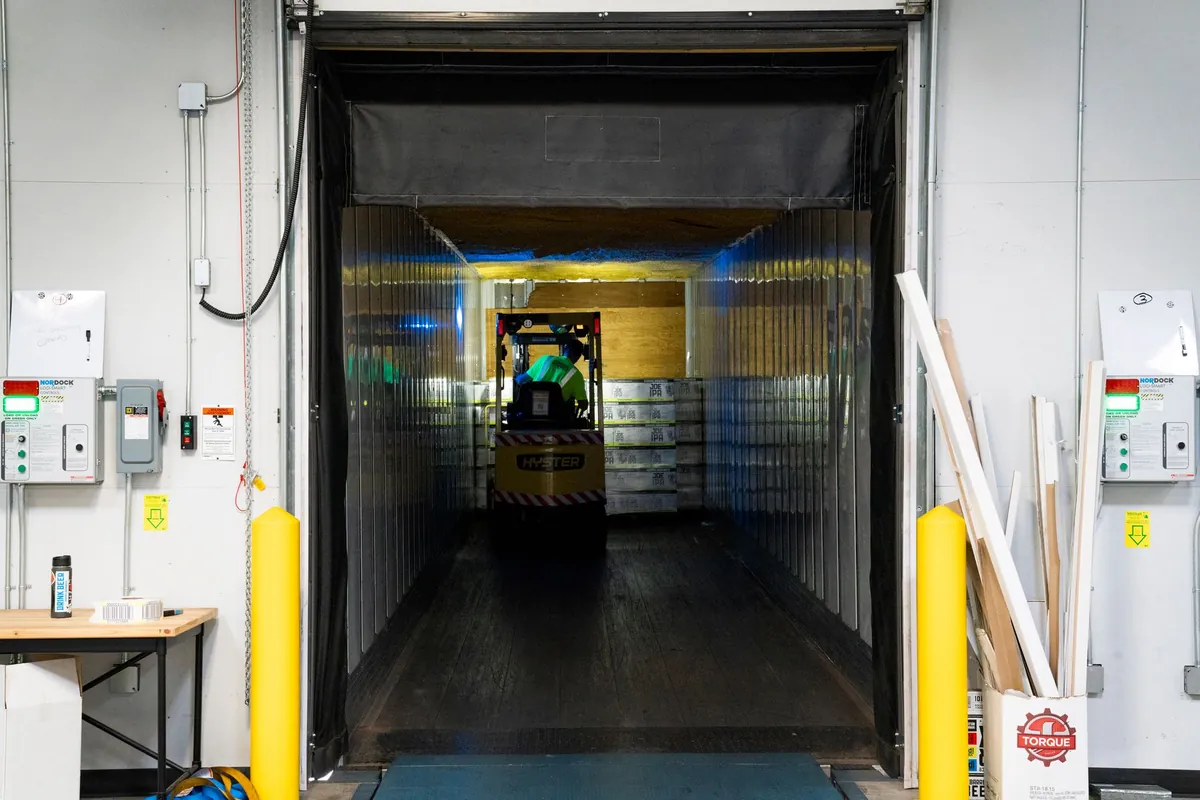

Zykelgeschwindigkeiten, die den Staplerverkehr am Fließen halten

Die Öffnungsgeschwindigkeit ist der Punkt, an dem die Wirtschaftlichkeit eines Durchgangs sichtbar wird. Ein herkömmliches Rolltor bewegt sich mit etwa 0,2 m/s, sodass eine vier Meter breite Öffnung etwa zwanzig Sekunden benötigt, um sich zu öffnen. Ein starres Spiraltor mit 2,0 m/s öffnet dieselbe Öffnung in etwa zwei Sekunden.

Multiplizieren Sie diesen Unterschied über eine aktive Ladebucht hinweg, und die Rechnung hört auf, akademisch zu sein. Bei hundert Durchgängen pro Tag fügt das langsame Tor fast dreißig Minuten kumulativer Wartezeit an einem normalen Schichttag hinzu. Stapler, Fahrer und die Ladung, die sie transportieren, stehen für diese Zeit still.

• Wartezeit kostet Arbeitslohn, also trägt jeder langsame Zykel Personalkosten.
• Ein stehender Stapler blockiert die Gasse hinter sich, sodass eine Wartezeit sich entlang der Spur multipliziert.
• Die Spitzenzeit bestimmt die Antriebsgröße, während die tägliche Anzahl die Beanspruchungsklasse festlegt.

Raxdoors-Hochgeschwindigkeits-tore arbeiten im Bereich von 0,8 bis 2,5 m/s, sodass eine Spezifikation auf den Verkehr abgestimmt werden kann, statt auf das Maximum getrieben zu werden. Die richtige Geschwindigkeit ist die, die die Gasse fließen lässt, ohne den Antrieb und seine Stromversorgung zu überdimensionieren.

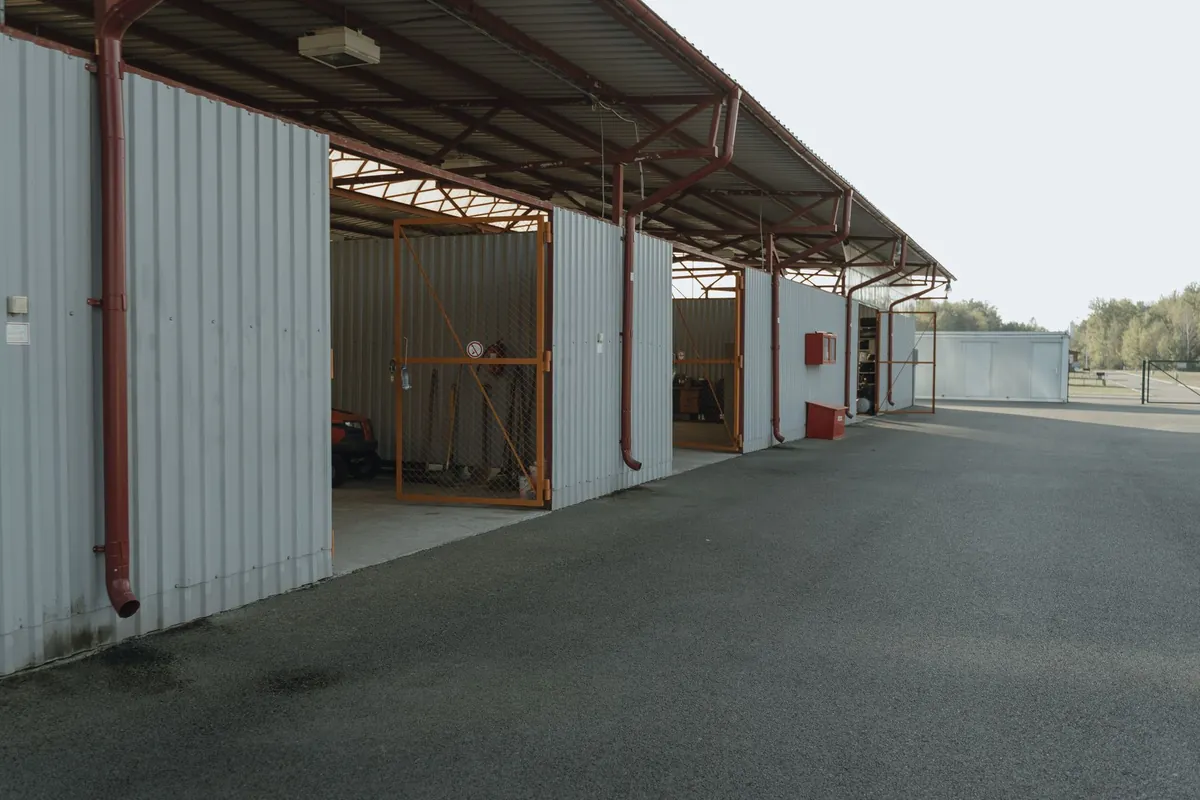

Starre Lamellen bieten Windfestigkeit Klasse 5 für den Außenbereich

Außentore sind einer Belastung ausgesetzt, die Innentore nie sehen. Wind drückt lateral gegen den Vorhang, und ein flexibler Stoffvorhang weicht aus seinen Führungen aus. Starre verkeilte Lamellen widerstehen dieser Belastung, statt auszuweichen, weshalb das Format an exponierten Fassaden spezifiziert wird.

Das Raxdoors-Spiraltor ist auf Windfestigkeit Klasse 5 bewertet, gleichbedeutend mit Windstärke 12. Dieser Wert resultiert aus dem Zusammenspiel von Lamellenprofil und Perimeterdichtung, nicht aus dem Vorhang allein. Eine starre Lamelle, die ihre Kantenabdichtung verliert, bleibt undicht und klappert weiterhin.

Wo Sicherheit ebenso wichtig ist wie Wetterbeständigkeit, schließt ein starres Hochgeschwindigkeitstor sich als solide Barriere statt als Stoff, der durchtrennt werden kann. Diese Kombination aus Windfestigkeit und Widerstand gegen gewaltsames Eindringen ist ein großer Teil dessen, warum Außenbays sich von Stofftüren abgewandt haben.

Die Perimeterdichtung ist der Punkt, an dem ein starres Tor seine Versprechen einlöst. EPDM- oder Silikondichtungen verlaufen entlang der Unterkante, beider Seitenführungen und des Sturzes, und jede muss in Kompression bleiben, damit die Barriere hält. Ein Tor, das nur an der Unterkante abdichtet, wird weiterhin Luft entlang seiner vertikalen Kanten austauschen.

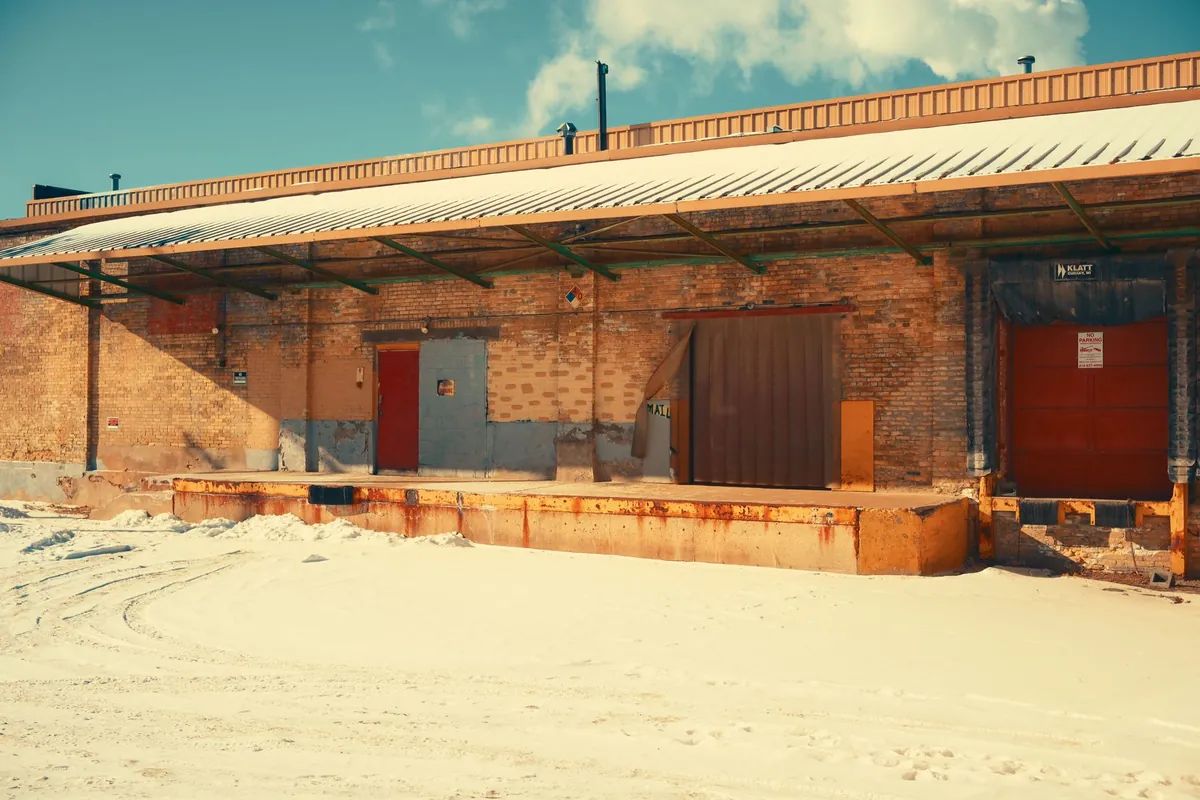

Wie gedämmte Lamellen Energieverlust in der Kältekette reduzieren

Geschwindigkeit und Dämmung lösen das gleiche Problem aus zwei Richtungen. Ein schneller Zykel verkürzt das Zeitfenster, in dem Luft austauschen kann, und gedämmte Lamellen schneiden den Wärm leitdurchgang, während das Tor geschlossen ist. Betreiber in der Kältekette kümmern sich um beides, da die Kühlung kontinuierlich läuft.

Raxdoors PU-Schaumplatten sind 40 mm bis 50 mm dick und erreichen einen U-Wert von 0,33 W/m²K bei ihrer gedämmten Sektionaltorbaureihe. Dieser Wert beschreibt die Sektionsfamilie und sollte nicht als Bewertung der Spirallinie gelesen werden, da beide unterschiedliche Plattenkonstruktionen verwenden. Auf der Spiralseite stammt der thermische Gewinn hauptsächlich aus der Zykelgeschwindigkeit: Ein Tor, das in zwei Sekunden statt in zwanzig öffnet, lässt weit weniger konditionierte Luft entweichen.

Sobald das Tor geschlossen ist, dämmt die Spiralkonstruktion weiterhin. Seine Lamellen bestehen aus Aluminium 6063-T5 um einen PU-Schaumkern, und das gedämmte Hochgeschwindigkeitstor fügt eine Wärmeunterbrechung hinzu, die Kondensation und Eisanhäufung auf der Plattenoberfläche reduziert.

Stellen Sie sich den Durchgang als offenes Fenster statt als Wand vor. Je länger er geöffnet bleibt, desto mehr konditionierte Luft entweicht und desto mehr Außenluft muss das System neu behandeln. Deshalb geben seriöse Anbieter Zykelzeit und Dämmung zusammen an statt als separate Merkmale.

Deshalb sind Hochgeschwindigkeits-Spiralrolltore in temperaturregulierten Gebäuden so häufig anzutreffen. Die Wärmedämmung leistet die stille Arbeit, während die Geschwindigkeit die sichtbare Arbeit erledigt, und zusammen reduzieren sie die Belastung der Kältemaschinen und Lüftungsanlagen.

Wo Stoff-Rolltüren trotzdem sinnvoller sind

Es wäre unehrlich, das Spiralformat für jede Öffnung als die richtige Wahl darzustellen. Ein flexibles Stoff-Rolltor ist oft die bessere Anschaffung, weshalb der Vergleich Stoff-Rolltor versus Spiraltor weiterhin relevant bleibt. Wo Gabelstapler regelmäßig eine Türöffnung treffen, vermeidet ein Vorhangtor, das sich im nächsten Zyklus automatisch wieder einhängt, Ausfallzeiten, die ein starres Lamellentor nicht vermeiden kann.

Auch bei sehr geringem Kopfplatz und knappen Budgets spricht vieles für Stoff-Rolltüren. Ein leichtes Rolltor benötigt weniger Platz über der Öffnung und verursacht geringere Anschaffungskosten. Hochgeschwindigkeits-Spiralrolltore rechtfertigen ihren höheren Preis dort, wo Windbelastung, Sicherheit, Temperaturregelung oder hohe Schaltzyklen wirklich zählen.

Die Entscheidung ist zudem selten endgültig. Ein Standort kann Innengänge mit Stoff-Rolltüren und Außenseiten mit Spiralrolltoren ausstatten, sodass jede Öffnung ihrer tatsächlichen Belastung entsprechend ausgeführt wird, statt überall nur eine Bauart zu verwenden.

Wählen Sie das Tor nach der Öffnung, nicht nach dem Katalog. Ein starres Spiralrolltor dort einzuplanen, wo ein Stoff-Rolltor mit geringem Kopfplatzbedarf ausreichen würde, erhöht die Kosten ohne den Durchsatz zu steigern, und Stoff an einer exponierten Küstenfassade riskiert wiederholte Windschäden.

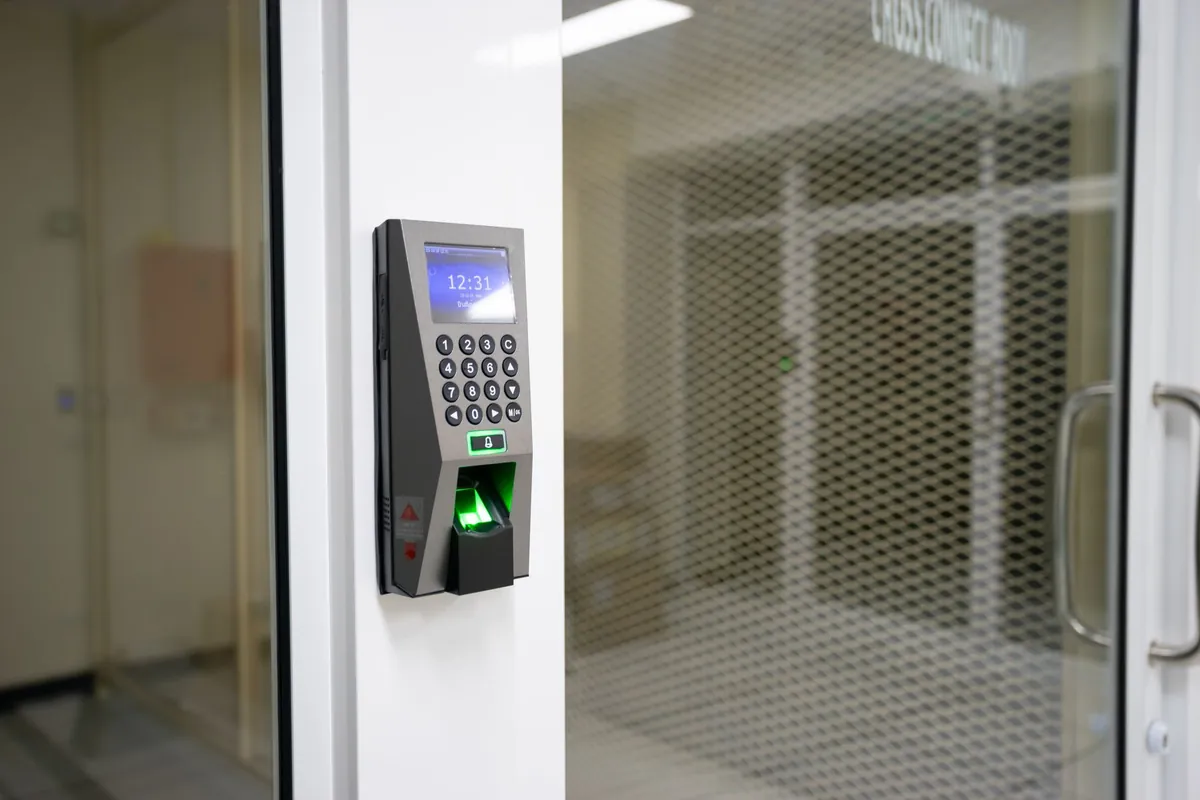

Automation und Sicherheitssensoren gehören heute zum Standard

Moderne Industrietore sind gesteuerte Systeme, keine bloßen beweglichen Vorhänge. Infrarot-Lichtschranken erzeugen ein Strahlengitter über die gesamte Öffnung, und eine druckempfindliche Unterkante lässt das Tor bei Kontakt umkehren. Radarsensoren und SPS-Eingänge ermöglichen, dass das Tor Fahrzeuge passieren lässt, ohne dass der Fahrer etwas berühren muss.

1. Radar- oder Induktionsschleifenerkennung aktiviert das Tor, wenn sich ein Fahrzeug nähert.
2. Eine Lichtschranke überwacht die Öffnung und hält das Tor geschlossen, solange der Durchgang blockiert ist.
3. Eine druckempfindliche Unterkante lässt den Vorhang bei Berührung umkehren.
4. Ein Absolutencoder erfasst die Position, sodass nach einem Stromausfall keine manuelle Neukalibrierung erforderlich ist.

Absolutencoder sind das weniger sichtbare Upgrade. Nach einem Stromausfall weiß ein Tor mit Absolutencoder seine genaue Position und kann ohne manuelle Neukalibrierung weiterarbeiten. In Lebensmittel- und Pharmabereichen müssen diese Komponenten zudem Reinigungsstrahlen standhalten, weshalb IP65-zertifizierte Gehäuse wichtig sind.

Automation ist heute eine erwartete Anforderung bei der Beschaffung, kein Premium. Käufer, die Angebote vergleichen, betrachten Lichtschranken und encoder-basierte Steuerung als Standard, und dieser Wandel hat die gesamte Kategorie starrer Hochgeschwindigkeitstore in den Mainstream gezogen.

So wählen Sie das richtige Spiralrolltor für Ihr Unternehmen

Eine kurze Checkliste verhindert die meisten Spezifikationsfehler. Gehen Sie jeden Punkt unten durch, bevor Sie die Öffnungsmaße finalisieren, denn Kopfplatz und Schaltzyklen entscheiden, ob ein Spiralrolltor überhaupt die richtige Lösung ist.

Öffnung, Kopfplatz und Laufwerkstyp messen

Notieren Sie die lichte Weite und Höhe der Öffnung, dann den verfügbaren Kopfplatz über der Sturz und seitlich daneben. Ein Spiral-Laufwerk benötigt Platz für seine Spule, daher passt ein Tor, das der Öffnung nach Maß papiermäßig passt, strukturell möglicherweise nicht, sobald das Laufwerk eingeplant ist.

Realistische tägliche Schaltzyklen zählen, nicht die Spitzenstunde

Schätzen Sie die Durchgänge, die ein normaler Tag tatsächlich bringt, nicht nur die hauptaktivste Stunde. Bemessungsleistung und Antriebswahl richten sich nach diesem Durchschnitt, und eine überdimensionierte Antriebsauslegung erhöht Kosten ohne den Durchsatz zu steigern.

Windbelastung, Sicherheit und Temperaturtrennung bestätigen

Legen Sie fest, ob die Öffnung Witterung ausgesetzt ist, ob unbefugtes Eindringen ein reales Risiko darstellt und welche Temperaturtrennung das Gebäude aufrechterhalten muss. Jede dieser drei Antworten beeinflusst die Spezifikation zugunsten oder zulasten eines starren Tores.

Reinigungsregime und Gehäuse-Schutzart prüfen

Waschzonen und Hygienebereiche benötigen Komponenten, die direktem Sprühwasser und Reinigungsmitteln standhalten. Bestätigen Sie die Schutzart des Gehäuses vor der Bestellung, nicht nach der ersten Reinigung.

Zertifizierungsnachweise und Ersatzteilliste anfordern

Fordern Sie ISO 9001:2015-Qualitätsmanagement, CE-Kennzeichnung gemäß EN 13241 mit Sicherheitsprüfung nach EN 12453 sowie Materialprüfberichte einer Stelle wie SGS an. Die Verfügbarkeit von Ersatzteilen und ein dokumentierter Wartungsplan sind ebenso wichtig wie die Nenngeschwindigkeit.

Erledigen Sie zuerst die Checkliste, dann leiten Sie die Spezifikation aus dem Betriebskontext ab. Diese Reihenfolge stellt sicher, dass Premium-Tore dort eingesetzt werden, wo sie sich auszahlen, und einfachere Tore dort, wo es nicht nötig ist.
