Die Festlegung einer inkompatiblen kinematischen Türbewegung für eine Kühlanlage gefährdet die thermische Trennung und stört den Logistikverkehr. Facility-Direktoren und Projektleiter für Kältelager stehen oft vor schwerwiegenden Luftinfiltrationen, Aufprallschäden und gefrorenen Türschienen, wenn die Öffnungsmechanismen nicht auf die betrieblichen Verkehrsströme abgestimmt sind.
Die Bewertung der besten Öffnungs- und Schließmethode für eine Kälte Lagertür erfordert die Analyse von fünf Mechanismen. Dazu gehören Schiebetüren, Klapp-Nockenhubtüren, Hochgeschwindigkeits-Rollläden, Hubsegmenteurtüren und zweiflüglige Schiebetüren. In über zwei Jahrzehnten der Konstruktion von Zugangssystemen und kundenspezifischen Kühlraumtüren, Lösungen haben Feldingenieurteams bereits Tausende von Kälteketten-Einrichtungen bewertet. Die Abstimmung der Türkinematik auf lichte Öffnungsmaße, Temperaturdifferenzen und tägliche Verkehrszahlen maximiert die Energieeffizienz.

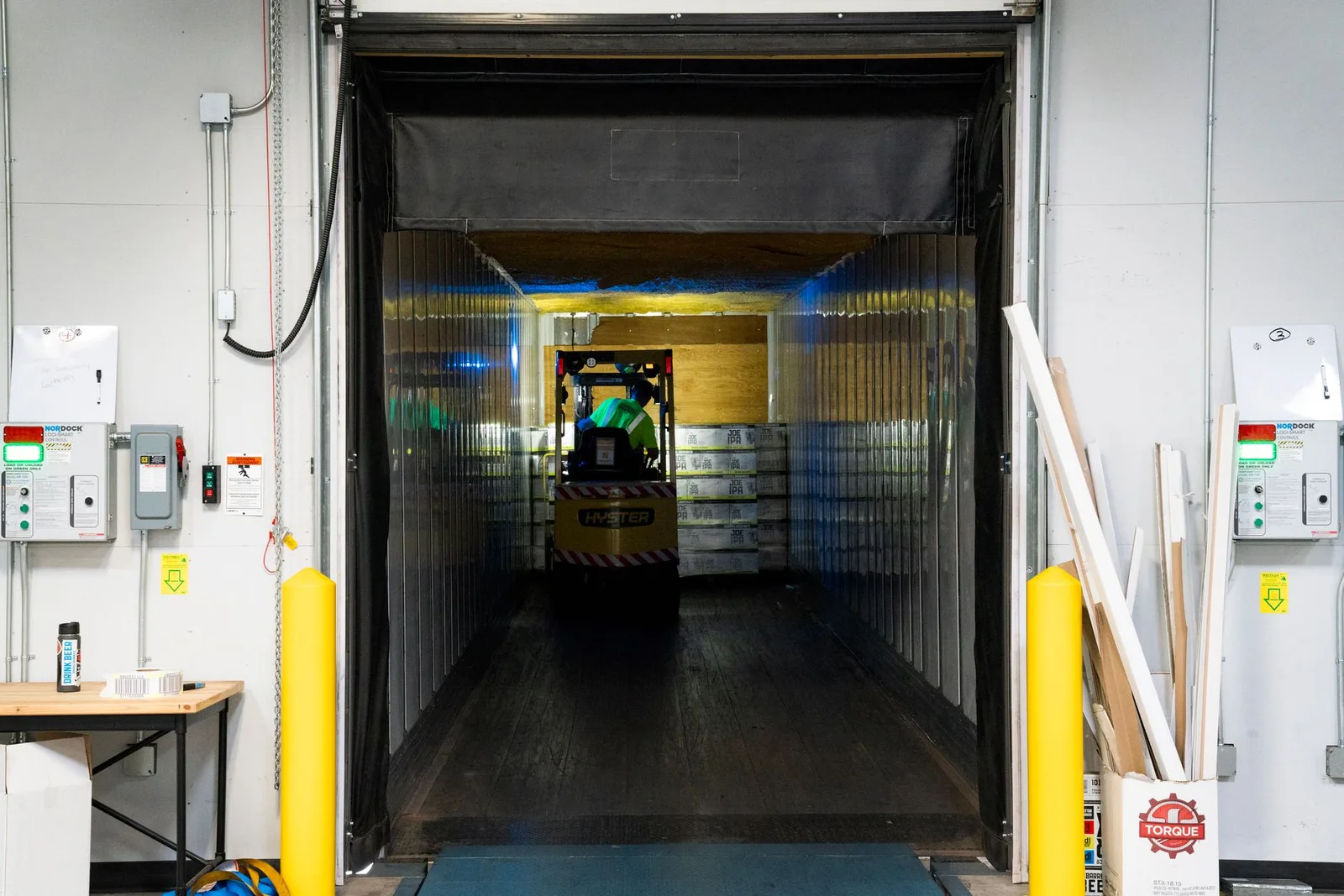

1. Horizontal verschiebbare Kälteschutztüren (Absenk- und Einwärts)
Horizontal verschiebbare Kälteschutztüren stellen den Benchmark-Standard für primäre Palettenöffnungen, Materialhandhabungsbereiche und schwere Gabelstapler-Transitkorridore dar.
Bei der Konstruktion eines automatisierten Öffnungs- und Schließmethode für eine Kälte Lagertür, Toröffnungssystems bestimmen Überkopfschienen Neigung und Wagen geometrie den Dichtungserfolg. Präzisions-Aluminiumschienen verfügen über selbstreinigende, winklig ausgeführte Laufflächen, die Eiskristalle während des Horizontaltransports automatisch abwerfen und so ein Entgleisen der Rollen verhindern.
Zweiachsige, schwerkraftunterstützte Absenk- und Einwärts-Dichtung
Im Gegensatz zu Standard-Industrieschiebetüren, die flach an der Wand entlanggeführt werden, nutzen Kälteschutztüren schwere extrudierte Aluminiumschienen mit konstruierten 45-Grad-Absenknutzen. Während der letzten 50 mm des Schließwegs senken sich die hochbelasteten Rollenwagen um 10 mm vertikal ab und bewegen sich gleichzeitig 8 mm horizontal nach innen. Diese zweiachsige Mechanik nutzt die Schwerkraft, um dichte, mehrkammerige EPDM-Gummidichtungen ohne Schleppen der unteren Dichtung über den Betonschwellen zu pressen.
Paneeldicke und hohe Isolationskapazität
Horizontal verschiebbare Türen unterstützen problemlos dicke Tür-Paneelen. Die Spezifikationen reichen von 75 mm PU (U = 0,28 W/m²K) für Kühlräume bis hin zu 150 mm PIR (U = 0,18 W/m²K) für Tiefkühlanlagen. Unterstützt von hochbelasteten Overhead-Trolley-Schienen gleitet das Türblatt mühelos, selbst wenn die Paneelgewichte 300 bis 500 Kilogramm überschreiten.
In automatisierten Lagerumgebungen können horizontal verschiebbare Türen mit hochdrehmomentigen bürstenlosen Gleichstrommotoren und Mikroprozessor-Controllern ausgestattet werden. Programmbare Teilöffnungsmodi ermöglichen, dass die Türen nur teilweise für den Personendurchgang öffnen und so Kälteverluste während der Inspektionsrunden des Personals reduzieren.
2. Klapp-Nockenhub-Kühlraumdüren (Niederfrequenter Zugang)
In Laborräumen und kleinen Begehkühlschränken ist die tägliche Zykluszahl gering (unter 50 Zyklen pro Tag). Für diese kompakten Öffnungen bieten Klappschwingtüren eine zuverlässige und kostengünstige thermische Barriere.
Spiralförmige Nockenhub-Scharniermechanik
Standard-Architekturscharniere verursachen, dass Bodenwedel-Dichtungen über die Bodenplatte schleifen, was zu schneller Gummiabnutzung und Luftleckagen führt. Kühlraumdüren lösen diese Herausforderung durch die Integration von Spiral-Nockenhub-Scharnieren aus AISI 304 Edelstahl. Während das Türblatt sich öffnet, hebt eine interne Präzisions-Nockenrampe das gesamte Türblatt um 12 mm vertikal an und löst die untere Gummidichtung sauber vom Boden.
Räumliche Anforderungen und manuelle Riegelbedienung
Klappschwingtüren benötigen keinen seitlichen Horizontalplatz, was sie ideal für enge Korridoranordnungen macht. Sie erfordern jedoch ausreichend Schwenkbereich vor der Öffnung. Externe Griffe verfügen über einstellbare Rollenanschlag-Riegel, die das Türblatt bei Schließung fest in die Rahmendichtungen ziehen, kombiniert mit im Dunkeln leuchtenden Sicherheits-Fluchtbarschließen auf der Innenseite.
In Einrichtungen mit engen Korridorzugängen ermöglicht die Angabe von 180-Grad-Schwing-Scharnieren, dass die Türblätter flach an benachbarten Perimeterwänden anliegen. Diese Konfiguration räumt enge Personen-Aislen frei und verhindert versehentliche Wagenschäden während der Nachschuboperationen.
Brauchen Sie ingenieurtechnische Beratung zu Kälte Lagertürkinematik?
Senden Sie Ihre lichten Öffnungsmaße, Temperaturanforderungen und Verkehrsflussmuster an das technische Ingenieurteam für kundenspezifische Mechanismusdimensionierung und ab Werk direkte Preisgestaltung.
3. Hochgeschwindigkeits-Isolierrolltüren (Hochfrequente Logistik)
In busy food distribution centers, forklifts and AGVs transit continuously (>200 cycles daily). Selecting a high-speed Öffnungs- und Schließmethode für eine Kälte Lagertür ist entscheidend für die Aufrechterhaltung der Kälteeffizienz.
Drehzahlgeregelte Servoantriebe (Bis zu 2,5 m/s)
Hochgeschwindigkeits-Kälteschutztüren nutzen bürstenlose Gleichstrom-Servomotoren und frequenzgeregelte Antriebe (VFD), um schnelle Öffnungsgeschwindigkeiten zwischen 1,5 und 2,5 m/s zu erreichen. Dieser schnelle Zyklus reduziert die Öffnungszeit der Türdurchgangsöffnung um bis zu 70 %, wodurch die Infiltration warmer, feuchter Luft drastisch verringert und die Vereisung der Kälteaggregat-Verdampferschlange verhindert wird.
Selbstreparierende Zahnriemenführungen und Verbunddämmung
Moderne Hochgeschwindigkeits-Tiefkühltüren verfügen über doppelt verkleidete, isolierte PVC-Bahnen mit geschlossenzelligem Schaumkern (30 mm bis 50 mm dick). Die Bahnkanten nutzen flexible Zahnriemenzähne, die in beheizten Polyäthylen-Führungsschienen laufen. Bei einem Aufprall durch einen Gabelstapler löst sich die Bahn sicher aus den Schienen und setzt sich im Aufwärtszyklus automatisch wieder ein, ohne Serviceeingriff.
Darüber hinaus integrieren fortschrittliche Hochgeschwindigkeits-Türen beheizte Seitensäulen und integrierte Warmluftgebläse. Eine konstante laminare Luftströmung über die Türdurchgangsfläche verhindert, dass Feuchte an Sicherheitsphotozellen gefriert, und garantiert ungehinderten automatisierten AGV-Transit.
Darüber hinaus verfügen Hochgeschwindigkeits-Isolierbahnen über spezialisierte Verbund-Wärmbarrieren mit reflektierenden Strahlungsfolien. Diese mehrlagigen Bahnen verhindern Oberflächenkondensation und arbeiten gleichzeitig zuverlässig in Unter-null-Tiefkühlumgebungen bis -30 °C, ohne umständliche externe Abtauzyklen zu benötigen.
4. Vertikal anhebende Sektions-Kälteschutztüren (Laderampen)
Für gekühlte Laderampen und externe Verteilungs-Staging-Bereiche sind horizontal verschiebbare Türen aufgrund eng beieinander liegender angrenzender Rampenböcke oft unpraktikabel.
Vollständige vertikale Wandführung
Vertikal anhebende Sektions-Kälteschutztüren bestehen aus mehreren hintereinander gekuppelten, isolierten Polyurethan-Paneelen (75 mm bis 100 mm dick). Die Paneele bewegen sich vertikal nach oben entlang schwerer Stahlschienen, die bündig an der Wand montiert sind. Dieser vertikale Weg lässt angrenzende Boden- und Wandbereiche für Rampegreifer und Paletten-Staging unbehindert.
Laderampen-Dichtungsintegration und Hochleistungs-Gegengewicht
Ausgestattet mit hochbelasteten ölgehorsteten Torsionsfeder-Gegengewichtssystemen gewährleisten Vertikalhubtüren einen sanften manuellen oder motorisierten Betrieb. Der Perimeter verfügt über kompressible Mehrfilament-EPDM-Dichtungen, die fest mit externen LKW-Laderampen-Schutzkonstruktionen interagieren und ambienten Wärmegewinn während Trailer-Beladung verhindern.
Darüber hinaus können Vertikalhub-Kälte türen mit aufblasbaren LKW-Laderampen-Schutzkonstruktionen und hydraulischen Rampegreifern in eine verriegelte Sequenz kombiniert werden. Die Tür bleibt fest geschlossen, bis der gekühlte Trailer vollständig angedockt und versiegelt ist, wodurch feuchte Außenluft vom Kälte Lagertür-Ladereich ferngehalten wird.
5. Beidseitig öffnende Hochgeschwindigkeits-Schiebetüren (Breite schwere Durchfahrten)
Wenn Türdurchgangsöffnungen mehr als 2,5 bis 4,0 Meter in der Breite überschreiten, erfordern einteilige Schiebetüren übermäßige Fahrwege und erweiterte Zykluszeiten.
Zwei-Panel synchronisierte Gegenläufige Bewegung
Beidseitig öffnende Schiebetüren teilen die gesamte Öffnungsbreite zwischen zwei symmetrischen Paneelen auf, die sich gleichzeitig in entgegengesetzte Richtungen verschieben. Angetrieben von synchronisierten riemengetriebenen bürstenlosen Motoren bewegen sich die Paneele mit kombinierten Bewegungsgeschwindigkeiten von 1,0 bis 1,8 m/s und halbieren die gesamte Öffnungsdauer im Vergleich zu einteiligen Schiebestüren.
Zentrale Labyrinthdichtung
Wo die beiden Flügel in der Mittelspannung zusammenkommen, bilden hochbelastete doppelte ineinandergreifende EPDM-Rundprofile eine Labyrinthdichtung. Eingebettete elektrische Heizdrähte in den zentralen Zusammenlaufstangen verhindern, dass Feuchtigkeit an der Mittelnaht vereist, und gewährleisten eine zuverlässige hermetische Versiegelung in -25 °C kommerziellen Gefrierschränken.
Jedes Heizstabelement einer Versammlung ist mit einem unabhängigen Sicherungsunterbrecher mit Stromüberwachungsmeldern verkabelt. Instandhaltungstechniker können die Heizkontinuität über die zentrale Verbindung während täglicher Inspektionsrunden überprüfen, ohne laufende Lagerbetriebe zu stören.
Bei der Auswahl dieses synchronisierten Öffnungs- und Schließmethode für eine Kälte Lagertür wird die mechanische Belastung einzelner Antriebsmotoren um 50% reduziert. Diese Doppelantriebskonfiguration verlängert die Betriebslebensdauer von Deckenschienenrollen und -riemen.
6. Master-Entscheidungsmatrix: Vergleich der Öffnungsmethoden
Bei der Bewertung des idealen Öffnungs- und Schließmethode für eine Kälte Lagertür, müssen Anlagenplaner die kinematische Leistung vergleichen. Die folgende Ingenieurmatrix erläutert die Betriebsparameter für alle fünf Türtypen:
| Öffnungsmethode | Typische Geschwindigkeit | Thermische Bewertung (U-Wert) | Tägliche Zykluskapazität | Erforderlicher räumlicher Freiraum | Optimale Anwendung |
|---|---|---|---|---|---|
| Horizontaler Schiebe | 0,3 bis 0,8 m/s | U = 0,18 bis 0,28 W/m²K | 50 bis 200 Zyklen/Tag | Breite + 500 mm seitlicher Platz | Schwere Gabelstapler-Tiefkühlzellenspeicherung |
| Scharnier-Kipp-Anhebe | Manueller Schwung | U = 0,22 bis 0,35 W/m²K | < 50 Zyklen/Tag | Freigabe vor dem Schwenkbogen | Kühlräume & Labore |
| Hochgeschwindigkeits-Rollladen | 1,5 bis 2,5 m/s | U = 0,60 bis 0,90 W/m²K | > 200 Zyklen/Tag | 600 mm Kopffreiheit über dem Sturz | Logistik-Drehscheiben mit hohem Durchsatz |
| Vertikaler Hub-Sektions | 0,2 bis 0,5 m/s | U = 0,28 bis 0,38 W/m²K | 30 bis 100 Zyklen/Tag | Volle vertikale Deckenhöhe | Kühlung-LKW-Ladebuchten |
| Bi-Teilverteilungsschiebe | 1,0 bis 1,8 m/s | U = 0,18 bis 0,28 W/m²K | 100 bis 300 Zyklen/Tag | Halbwegs-Platz auf beiden Seiten | Breite automatisierte Tiefkühlkorridore |
Sicherheitsvorschriften, erzwungen von der Gesundheits- und Sicherheitsbehörde schreiben Sicherheitsphotozellen und Unterkantensensoren vor. Ähnlich empfehlen Fertigungsvorschriften von ISO Not-Innenauslösungen an allen automatisierten Kühllraumtüren.
7. Ingenieurkinematik-Beratung für Ihre Kälteanlage
Die Auswahl des idealen Öffnungs- und Schließmethode für eine Kälte Lagertür hängt vom Abwägen von Verkehrs geschwindigkeit, Wärme widerstand und architektonischen Wandabständen ab. Die Überprüfung der Türkinematik früh in der Anlagen Designphase verhindert strukturelle Engpässe und garantiert optimale Kühlkettenleistung.
Eine kinematische Überprüfung von Verkehrsströmen, Temperaturdeltas und Abständen stellt optimale Ergebnisse sicher. Anlagenbetreiber erreichen überlegene Temperaturstabilität, keine Frostansammlung und niedrigste Lebenszyklus-Instandhaltungskosten.
Benötigen Sie technische Unterstützung bei der Auswahl von Kühllraumtür-Öffnungsmechanismen?
Wenn Sie ein temperaturgesteuertes Logistikzentrum planen oder die Eingänge bestehender Kühlräume modernisieren, steht Ihnen das technische Ingenieurteam zur Verfügung, um Ihre lichten Öffnungsmaße, Zyklusfrequenzdaten und baulichen Freimaße zu prüfen und die effizienteste Kaltlager-Tür-Konfiguration zu empfehlen.
Häufig gestellte Fragen zu Öffnungsmethoden für Kühltüren
Was ist die energieeffizienteste Öffnungsmethode für Kaltlagertüren?
Hochgeschwindigkeits-Rolltore (1,5–2,5 m/s) sind in stark frequentierten Bereichen am energieeffizientesten, indem sie die Öffnungszeit minimieren, während dicke Schiebetüren den höchsten stationären Wärmewiderstand bieten.
Wie erreichen Schiebetüren eine luftdichte Abdichtung, ohne Schleifdichtungen zu verwenden?
Schiebetüren verwenden 45-Grad-Absenkschienen, die die Tür im letzten Schließstadium um 10 mm vertikal absenken und um 8 mm nach innen verschieben, wodurch die Dichtungen zusammengedrückt werden, ohne Bodenreibung.
Wann sollten Sie zweiflügelige Schiebetüren statt einzeln laufenden Schiebetüren verwenden?
Zweiflügelige Schiebetüren sind ideal für breite Türöffnungen (über 2,5 Meter), hochfrequent frequentierte Durchgangsbereiche oder Einrichtungen mit begrenztem Platz auf einer Seite der Öffnung.
Warum sind Cam-Lift-Scharniere für Flügeltüren von Kühlräumen unerlässlich?
Spiral-Nockenhub-Scharniere heben das Türblatt beim Öffnen um 12 mm an, wodurch die untere Gummidichtung vom Boden abgehoben wird, um vorzeitigen Dichtungsverschleiß zu verhindern und die Langzeit-Luftdichtheit aufrechtzuerhalten.
Welches Türöffnungssystem eignet sich am besten für Ladeterrassen?
Vertikale Hub-Sektionaltore sind für Laderampen Standard, da sie senkrecht nach oben an der Innenwand hochfahren und den angrenzenden Boden- und Wandbereich vollständig freihalten.
