في RAX Door Technology، نصنع أنظمة حاجزية صناعية وغرف نظيفة متخصصة منذ عام 1999 عبر مرفقنا البالغ مساحته 11,000 متر مربع، ونصمم إغلاقات محكمة للهواء لاحتواء بيولوجي مخصصة لأغلفة المنشآت الحرجة. تتطلب هندسة الاحتواء البيولوجي وتصنيع المستحضرات الصيدلانية الخطرة حلول حواجز غلافية قادرة على توفير عزل صارم عديم التسرب. في المرافق التي تتعامل مع مسببات الأمراض الفيروسية الحية، أو المكونات الصيدلانية النشطة عالية الفعالية (HPAPIs)، أو الأبخرة الكيميائية العدوانية، غالباً ما تفشل الحشوات الميكانيكية الانضغاطية القياسية في استيفاء معايير نفاذية الهواء الصارمة. توفر أبواب الختم النفخية لغرف النظافة حلاً حاجزياً هوائياً متقدماً، حيث تخلق أختاماُ هربيتية كاملة حول المحيط عبر أنظمة ضغط متفاوتة مع السماح بمرور غير عالق للعاملين والعربات والآلات الآلية.
يتطلب نشر أبواب الحشوة الهوائية النفخية نهجاً هندسياً متكاملاً يمتد عبر التصنيع الميكانيكي، وأتمتة التحكم الهوائي، وكيمياء الإلاستومر للحشوة، والتكامل الإنشائي للمنشأة. تتطلب الهياكل عالية الاحتواء الخاضعة لإرشادات مستوى السلامة البيولوجية 3 (BSL-3) وBSL-4 وملحق EU GMP 1 تكرارية كاملة للنظام، ومراقبة مستمرة لتسرب الضغط، وتسلسلاً هوائياً آمناً من الفشل. يتيح فهم هذه المبادئ التقنية المترابطة لمعماريي الاحتواء ومهندسي العمليات تحديد أنظمة دخول قوية قادرة على تحمل دورات تشغيلية صارمة.
مبادئ تشغيل الختم النفخي
يعتمد المبدأ التشغيلي لباب الختم النفخي على التوسع والسحب الديناميكيين للحويصلة المطاطية المحيطة المثبتة داخل ملف هيكلي مُصنّع بدقة. على عكس الأبواب التقليدية ذات الصفحات المتأرجحة التي تعتمد على قوى الإغلاق اليدوية أو مقفلات الانضغاط الثقيلة لتشويه شرائح المطاط الثابتة، تعمل الأبواب النفخية بدون احتكاك محيطي ميكانيكي أثناء حركة الصفحة. عندما تكون صفحة الباب في موضع الإغلاق، يقوم هواء مضغوط بشحن الحويصلة المطاطية، مما يتسبب في توسعها شعاعياً إلى الخارج عبر فجوة الصفاء وتشكيل ختم هربيتي مستمر ضد إطار الباب الصلب.
عند تلقي إشارة مرور مُصرح بها، يبدأ تسلسل التحكم الهوائي دورة تفريغ محكمة. تقوم صمامات العادم الكهرومغناطيسية عالية السرعة بتفريغ الهواء المضغوط، بينما تولد مضخة فونتوري فراغية مدمجة ضغطاً سلبياً (عادة من -0.3 إلى -0.5 بار) داخل تجويف الحويصلة. يسحب هذا الفراغ المطاط المتوسع بالكامل إلى قنوات الاستيعاب الغائرة. بمجرد سحبه، تتحرك الصفحة بحرية دون احتكاك بالإطار، مما يلغي تآكل الحشوة الكاشط وتسرب الجسيمات.
ميزة تشغيلية مميزة لتجميعات الختم النفخي هي قدرتها على توفير عتبات مستوية تماماً على مستوى الأرض. غالباً ما تتطلب الأبواب المحكمة للهواء حواف رفع أو ألواح عتبة انضغاط لضغط حشوات القاع. على النقيض من ذلك، يدمج الباب النفخي ملفاً أرضياً غائراً أو ختماً سفلياً توسعياً نشطاً لأسفل. يوفر هذا مروراً غير مقيد بالكامل لعربات البالتات الثقيلة، والمفاعلات المتنقلة، والعربات التحليلية الحساسة دون المساس بالاحتواء المحكم للهواء أثناء التشغيل المختوم.
مواد الإلاستومر الهوائية وتشطيب الحشوة
يعتمد موثوقية تجميع الباب النفخي بشكل كبير على التركيب الكيميائي والذاكرة الميكانيكية للحويصلة المطاطية للحشوة. نظراً لأن مجموعات الاحتواء عالية المستوى تخضع لدورات تعقيم عدوانية، يجب أن يتحمل البوليمر عوامل التعقيم الغازية دون تصلب أو تورم أو فقدان المرونة الشدّة. يختار المهندسون مركبات الحشوة بناءً على التعرض البيئي المحدد، ومدى درجات الحرارة، ومعايير الامتثال التنظيمي.
يمثل مطاط السيليكون الطبي الدرجة أكثر المركبات شيوعاً لغرف النظافة الصيدلانية وبيئات BSL-3. يظهر السيليكون انتعاشاً مرناً استثنائياً، وقصراً في الانضغاط، ومقاومة للتكرار الميكانيكي. في المرافق التي تستخدم بيروكسيد الهيدروجين المتطاير المركز (VHP) أو غاز ثاني أكسيد الكلور، توفر مطاطات الفلوروكربون مثل فيتون (FKM) أو إيثيلين بروبلين دين مونومر (EPDM) مقاومة فائقة ضد تحلل البوليمر وتكوين الشقوق المجهرية.
يلخص الجدول أدناه السمات الهندسية الرئيسية للإلاستومرات الهوائية الأولية المستخدمة في أنظمة أبواب الاحتواء عالية المستوى.
| مركب الإلاستومر | قوة الشد والمرونة | مقاومة VHP والمواد الكيميائية | مدى درجة حرارة التشغيل | تطبيقات الاحتواء النموذجية |
|---|---|---|---|---|
| سيليكون طبي الدرجة (VMQ) | مرونة عالية، إعادة سحب سريعة | جيد (يتحمل VHP الروتيني) | -50°م إلى +200°م | حجرات الهواء الصيدلانية، مجموعات الدرجة A/B |
| EPDM الصيدلاني | متانة ميكانيكية ممتازة | جيد جداً (يقاوم المعقمات الحمضية) | -40°م إلى +130°م | BSL-3 الزراعة، معالجة المستحضرات الصيدلانية الفعالة |
| فلوروإلاستومر (FKM / فيتون) | مرونة معتدلة، صلابة عالية | استثنائي (يقاوم المذيبات القوية و ClO2) | -20°م إلى +200°م | BSL-4 أقصى احتواء، مجموعات كيميائية |
| سيليكون مضاد للميكروبات | ذاكرة مرنة عالية | جيد جداً (فضة نانوية مدمجة) | -40°م إلى +180°م | غرف معزولة للعلاج الخلوي والجيني |
الصفحة الهيكلية التي تحيط بالقناة الهوائية مصنوعة من الفولاذ المقاوم للصدأ AISI 316L الملحوم بالكامل. تتراوح سماكات الصفائح من 1.5 ملم إلى 2.0 ملم، مدعمة بأضلاع تعزيز داخلية لمنع انحراف الصفحة عندما ينتفخ الختم. يضمن دمج حوامل مُشكلة بدقة أن تبقى الحويصلة المطاطية محبوسة بأمان دون لصاق، مما يسمح لفنيي الصيانة بتنفيذ استبدالات سريعة للحشوات خلال عمليات الإيقاف المخطط لها.
معايير الاحتواء عبر السلامة البيولوجية الحرجة
تعمل مرافق الاحتواء عالية المستوى بموجب أطر سلامة دولية صارمة مصممة لحماية موظفي المختبرات والمجتمع المحيط والبيئة الخارجية. تعرّف الإرشادات التنظيمية التي أصدرتها مراكز السيطرة على الأمراض والوقاية منها الأمريكية (CDC/NIH BMBL) ومنظمة الصحة العالمية (WHO) توقعات الحواجز لبيئات السلامة البيولوجية. يضبط مهندسو المنشآت المواصفات وفقاً لـ إرشادات الاحتواء البيولوجي وسلامة المختبرات التابعة لـ HSE.

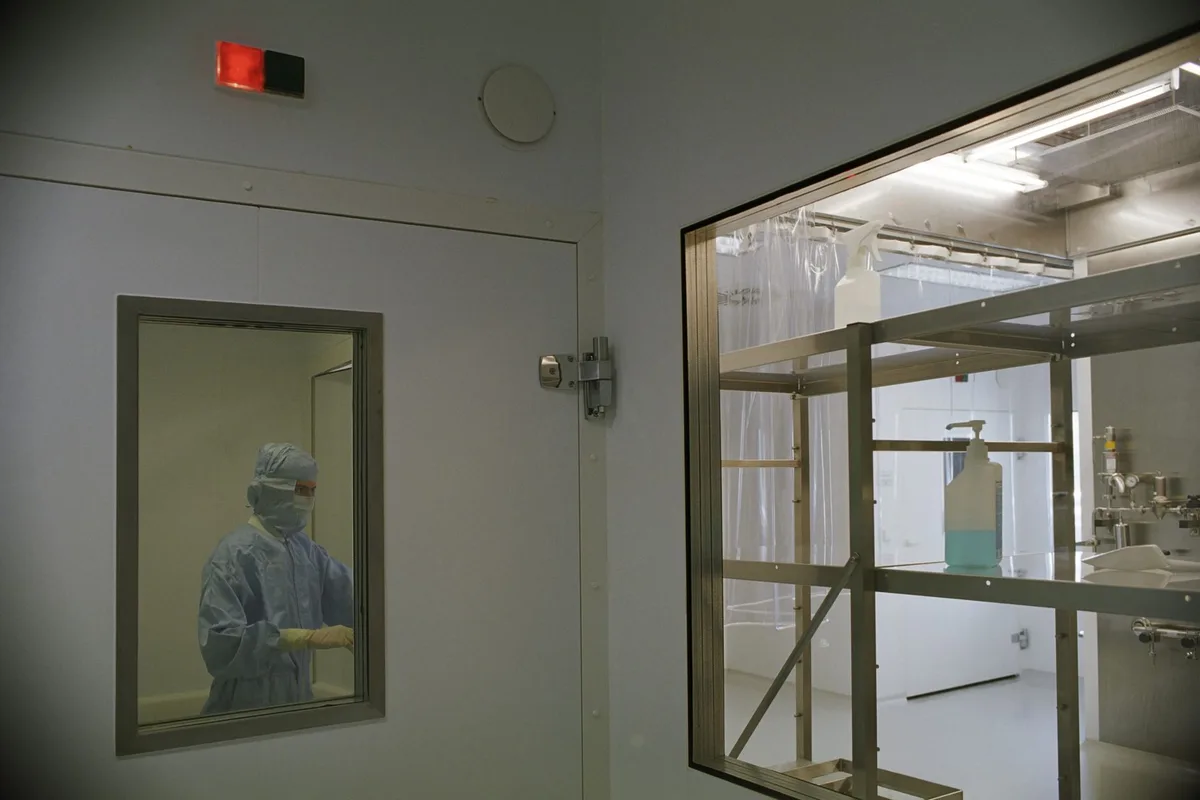

في مرافق البحث الزراعي والسريري BSL-3 وBSL-4، تعمل الغرف تحت تسلسلات ضغط سلبي تتراوح من -30 باسكال إلى -250 باسكال نسبياً للممرات الخارجية المحيطة. عندما يحدث التعقيم الغازي باستخدام الفورمالديهايد أو ثاني أكسيد الكلور، غالباً ما تختبر أغلفة الغرف تحت ضغوط اختبار إيجابية تصل إلى +500 باسكال. تحت هذه التفاضلات القصوى، تتسرب أشرطة العزل الجوي التقليدية كميات غير مقبولة من الهواء الخطر. تضمن الأبواب النفخية سلامتها المحكمة للهواء، والامتثال لمعايير EN 12207 الفئة 4 وتحقيق معدلات تسرب قابلة للقياس أقل من 0.05 متر مكعب في الساعة لكل متر من محيط الختم.
يقيم معماريو الاحتواء عدة معايير تنظيمية وتشغيلية عند تحديد الحواجز النفخية:
- عزل غلاف حيوي مطلق: تقضي الأختام الهوائية الهربيتية على مسارات تسرب الهواء حول محيطات الأبواب، وتعزل مسببات الأمراض التنفسية المحمولة جواً والسموم المرذاذة.
- وقت احتفاظ بالتعقيم الغازي: أثناء تعقيم VHP أو الفورمالديهايد، تتحمل الأبواب اختبارات احتفاظ تسرب الضغط دون شريط إضافي أو سد يدوي.
- حماية مركب عالي الفعالية: في مجموعات المستحضرات الصيدلانية عالية الفعالية (OEB 4 و OEB 5)، تمنع الحواجز النفخية جسيمات الغبار النشطة المجهرية من الهجرة إلى مساحات ارتداء الملابس الواقية.
- تكامل المناطق المضاد للانفجارتتضمن التجميعات الهوائية المتخصصة مكونات منطقية هوائية معتمدة وفق معايير ATEX أو الفئة الأولى القسم 1 لمناطق تخزين المذيبات الخطرة.
اقتران هذه التجميعات مع اعتماد كامل الغرف النظيفة يضمن أن كل اختراق للغلاف يلتزم بمعايير هيكلية موحدة، مما يلغي أي تباين في الامتثال أثناء عمليات تدقيق الأمان البيولوجي من قبل جهات خارجية.
أنظمة التحكم الهوائي المؤتمتة وقوابض الأمان
يُعد باب الختم النفخوي في جوهره آلة كهروميكانيكية. ويعتمد تشغيله الموثوق على وحدة تحكم هوائية مخصصة تتصل بنظام إدارة المبنى (BMS)، وأنظمة المراقبة البيئية، ومتحكمات قوابض أمان أبواب حجيرات المرور. وتشمل المحطة الهوائية النموذجية منظومات تنظيم ترشيح الهواء، وصمامات لولبية ثنائية القناة، ومفاتيح ضغط رقمية عالية الدقة، ووحدات توليد فراغ مصغرة.
يتبع تسلسل التحكم بروتوكول ربط وصلة صارماً لحماية تدرجات ضغوط المنشأة. في تكوينات حجيرات المرور، لا يمكن تفريغ أو فتح الباب أ والباب ب في آن واحد. بمجرد إغلاق الباب أ، تتحقق حساسات الموقع المغناطيسية من المحاذاة الميكانيكية قبل أن يفتح الصمام الهوائي لنفخ الختم إلى عتبة محددة مسبقاً (عادةً من 1.8 إلى 2.2 بار). يجب على مفتاح الضغط الرقمي تأكيد ضغط النفخ المستهدف قبل أن يحرر متحكم الربط قفل الباب ب، مما يمنع التلوث المتبادل بين مناطق الضغط.
لضمان أداء عتادي دقيق، تخضع وحدات التحكم الهوائية لاختبارات bench صارمة. وتبيّن المواصفات الفنية أدناه المعايير الرئيسية للمكونات المطلوبة لمنظومات الاحتواء ذات الأولوية القصوى.
| مكون النظام الفرعي | المواصفات الهندسية | معيار الأداء | ميزة التكرار |
|---|---|---|---|
| الصمامات التوجيهية اللولبية | 24 فولت تيار مستمر منخفض الاستهلاك (2.5 واط) | زمن الاستجابة < 40 ms | ملفات ثنائية مع تغذية راجعة بصرية |
| مولد فنتوري للفراغ | فوهة طاردة متعددة المراحل | فراغ الإخلاء -0.5 Bar | كاتم صوت عالي التدفق |
| مفتاح ضغط رقمي | حساس بمعالج دقيق مع مؤثر ضوئي LED | الدقة ± 0.1% من المدى الكامل | نقاط اتصال مزدوجة للنقاط الثابتة العالية/المنخفضة |
| وعاء مجمع الهواء | ASME القسم الثامن - سعة 10 لترات | ضغط العمل بحد أقصى 10.0 بار | عزل صمام الفحص الداخلي |
| احتياطي بطارية UPS | 24 فولت تيار مستمر رصاصية حمضية مغلقة (7 أمبير-ساعة) | تشغيل مستمر لمدة 30 دقيقة | إنذار مقاييس عن بعد منخفض الجهد لنظام إدارة المبنى (BMS) |
يُعد هندسة الفشل الآمن أمراً حاسماً لمنع خروقات الاحتواء أثناء انقطاع التيار الكهربائي أو فشل إمداد المنشأة الرئيسي بالهواء:
- خزانات الهواء المضغوط المدمجة: تحافظ خزانات تجميع الهواء المعتمدة وفق معايير ASME المدمجة على ضغط نفخ الختم لمدة تصل إلى 60 دقيقة بعد انقطاع إمدادات الهواء العامة.
- طاقة البطارية الاحتياطية (UPS): تحافظ مصادر الطاقة غير المنقطعة على تشغيل متحكمات الصمامات الإلكترونية، وحساسات الضغط، ومصابيح عرض الحالة أثناء انقطاع التيار الكهربائي الكامل.
- الصمامات اليدوية الطارئة للاختراق: تتيح الصمامات الهوائية للتفريغ ذات المفتاح الآمن، والموجودة خارج منشآت الاحتواء، لمشرفي الإنقاذ القيام بتفريغ ضغط الختم يدوياً أثناء الخروج الطارئ.
- حلقات مراقبة ضغط مزدوجة: يُبلغ التغذية الراجعة المستمرة من الحساسات التماثلية مشغلي المنشأة فوراً إذا انخفض ضغط الختم بأكثر من 0.1 bar دون نقاط التشغيل الثابتة.
معيار جودة الهواء الهوائي: ومنعاً لفشل الختم المبكر وانسداد الصمامات، يجب أن يمتثل الهواء المدفوع وفق معايير ISO 8573-1 Class 1.4.1. وهذا يفرض الترشيح حتى حجم 0.1 ميكرون، وأقصى نقطة ندى ضغط مقدارها 3 درجات مئوية فوق الصفر، وتركيز إجمالي للزيت أقل من 0.01 ميليغرام لكل متر مكعب. ويؤدي استخدام هواء طبي الجفاف وخالٍ من الزيت إلى تمديد العمر التشغيلي للصمامات اللولبية الهوائية بما يتجاوز مليون دورة.
هل تخطط لأنظمة الوصول ذات المستوى العالي من الاحتواء (BSL)؟
استشر المهندسين الهوائيين لدى RAX Door لتصميم قوابض أمان الحشوات الهوائية ذات التشغيل الآمن عند العطل، وختم الاحتفاظ بالغاز، وتسلسلات التحكم بجهاز التحكم المنطقي المبرمج.
استشر أخصائياً للاحتواء البيولوجيتثبيت الإطار والتكامل الهيكلي
لا يمكن أن يوجد احتواء محكم الهواء دون تكامل سلس بين إطار الباب والحاجز الجداري المحيط. وتتكون جدران الاحتواء العالي عادةً من الخرسانة المسكوبة في الموقع، أو البناء الثقيل الوزن المطلي بطبقات إبوكسي متخصصة، أو الألواح المركبة السميكة من الفولاذ المقاوم للصدأ المعياري. وإذا وُجدت شقوق مجهرية بين الإطار الفرعي ومادة تبطين الجدار، سيتسلل الهواء متجاهلاً حتى أكثر أختام النفخ تطوّراً.

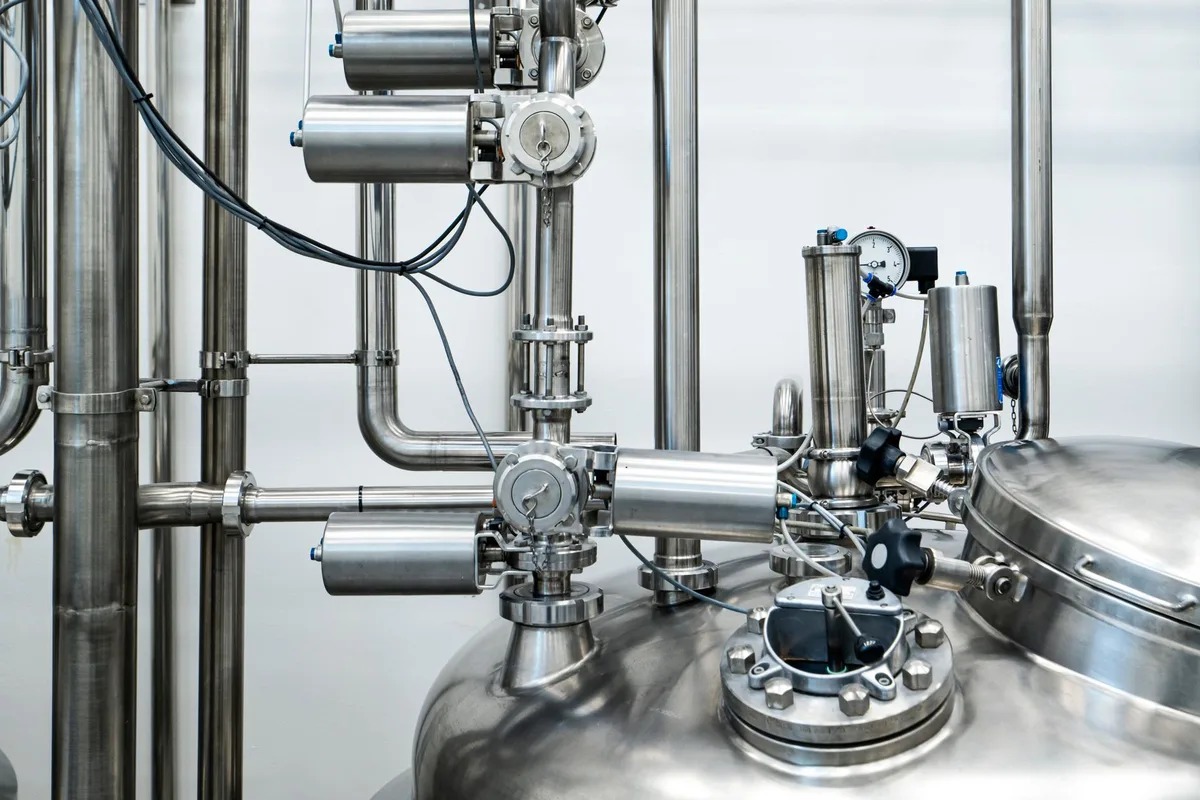

يُعد هندسة الإطارات الفرعية من الفولاذ المقاوم للصدأ المصبوبة في الموقع المعيار الذهبي لهياكل الاحتواء الخرسانية. وأثناء صب جدران الأشغال المدنية، تُغرس إطارات 316L فائقة التحمل ذات مراسي حديد تسليح خلفية ملحومة مباشرة داخل قوالب الخرسانة. وبعد معالجة الخرسانة، يُحقن مركب الحقن الحيوي غير المتقلص تحت الضغط خلف أوجه الإطار، مما يلغي الفراغات المجهرية ويوفر حاجزاً غير قابل للاختراق ضد الاستعمار الميكروبي.
تشمل المعايير الهيكلية الحرجة التي تحكم تركيب الإطار الفرعي ما يلي:
- التوافق الكيميائي لمادة الختم الحيوية: يجب أن تتحمل مواد السد من السيليكون عالي المعامل أو البولي يوريثان التعرض المباشر للمطهرات المقاومة للأبواغ دون أن تصبح هشة أو تتشقق شقوقاً مجهرية.
- عتبات تقوية الفواصل: تمنع المدعمات الداخلية من الفولاذ الإنشائي انتقال انحراف السقف للأحمال الضاغطة الرأسية onto عتبة إطار الباب.
- واجهات الأرضية المُستوية بالليزر: تضمن تسامحات الاستواء دون المليمترية عبر نصف قطر دوران الباب تلامساً منتظماً لحشوة القاع السفلية دون فراغات موضعية.
- روابط التأريض المتصلة: تبدد حلقات التأريض النحاسية الملحومة بالإطار الفرعي الشحنات الكهروستاتيكية، مؤكدة الامتثال لتوجيهات تأريض المناطق الخطرة.
تدقيق تركيب الإطار الفرعي: تحقق من استقامة الإطار بدقة 1.0 مليمتر قطرياً قبل الحقنByIdraulic. تتطلب حشوات الأختام القابلة للنفخ فراغات محيطية موحدة بين 4.0 مم و 6.0 مم. يسبب التفاوت في الصفاءات فرط تمدد مثانة المطاط في المناطق العريضة واحتكاكاً زائداً أثناء التفريغ في المناطق الضيقة، مما يقلص بشكل كبير عمر خدمة المادة المرنة.
اختبار التحقق وتراجع الضغط
في منطقة فحص مصنع RAX Door، يخضع كل باب مانع قابلة للنفخ مخصص لاختبار تلقائي لتراجع الضغط الساكن عند فرق ضغط موجب 500 باسكال لمدة 20 دقيقة، مما يصدق عدم وجود تسرب هوائي عبر حلقات الختم المحيطية قبل التصدير. يتطلب التشغيل الأولي والامتثال التنظيمي المستمر التحقق البدني المنهجي لإثبات أن الحواجز القابلة للنفخ تحافظ على تسامحات الاحتواء المصممة. تفرض بروتوكولات تأهيل الأدوية (DQ/IQ/OQ/PQ) والشهادات الأحيائية بيئية اختبار تسرب بتراجع الضغط المجدول وتدقيق سلامة الأختام.
ينفذ فنيو التحقق إجراء اختبار منظم لاعتماد إحكام غلق الباب والامتثال للتسلسل الميكانيكي:

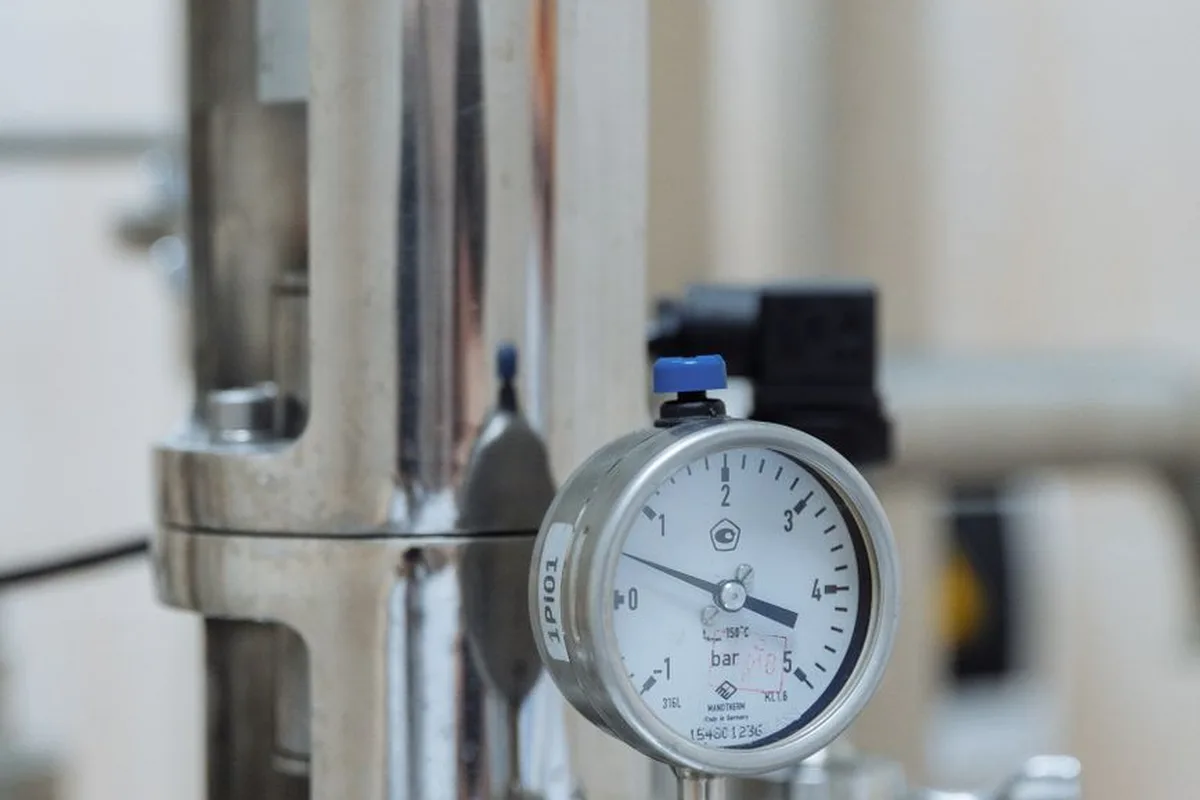

- التحقق من ثبات ضغط الختم: شحن الختم المطاطي لضغط التشغيل الاسمي (2.0 بار) وعزل إمداد الهواء. مراقبة تراجع الضغط على مدى 30 دقيقة باستخدام مقياس ضغط رقمي معاير. لا يجب أن يتجاوز التراجع المسموح به 0.05 بار.
- اختبار إجهاد الضغط التفاضلي للغرفة: مع ضغط الغرفة إلى 250 باسكال (أو تفريغها إلى ناقص 250 باسكال)، نفذ اختبار الدخان المسرحي حول المحيط الكامل للباب للكشف عن الأعمدة الدقيقة أو الاضطرابات.
- فحص فراغ الانسحاب التفريغي: فعّل دورة التفريغ وتحقق بصرياً من انسحاب الختم الكامل إلى قناة حامل الورقة. استخدم مقاييس السماكة لتأكيد حد أدنى 3.0 مم من الفراغ حول جميع حواف الورقة أثناء دوران الباب.
- محاكاة الخروج الطارئ: افصل التيار الكهربائي الرئيسي للمنشأة وهواء الخدمات. تحقق من أن خزانات التراكم الداخلية تحافظ على ضغط الختم لمدة 30 دقيقة، واختبر قوة تحرير صمام التفريغ اليدوي.
تنص جداول الصيانة الدورية على فحص بصري شامل للمثانة المطاطية كل ستة أشهر، للتحقق من تآكل السطح أو الأكسدة الكيميائية أو التشققات الدقيقة. في منشآت BSL-4 عالية الاحتواء أو تصنيع المركبات الفعالة، تفرض بروتوكولات الصيانة الوقائية استبدالاً استباقيًا للمادة المرنة كل 24 إلى 36 شهرًا، مما يضمن استمرار الاحتواء الحيوي للمنشأة.
أسئلة متكررة
ماذا يحدث إذا فشل التيار الكهربائي أثناء نفخ الختم؟
تعتمد أنظمة الأبواب القابلة للنفخ على صمامات هوائية مغلقة بنابض أو مقفلة بإحكام، مدعومة بوحدة طاقة غير منقطعة (UPS) ومجمع هواء مركبين على متن الجهاز. وفي حال انقطاع التيار الكهربائي، يبقى الباب منتفخاً وآمناً في وضع الأمان التلقائي لمدة 30 إلى 60 دقيقة على الأقل، مما يحافظ على احتواء الغرفة حتى يبدأ مصدر الطاقة الاحتياطي المساعد بالعمل.
كم تستغرق دورة التضخم والانكماش النقدي؟
تزوّد محطة هوائية حديثة مجهزة بصمامات كهرومغناطيسية عالية التدفق ومُولِّد فنوري للشفط بختم المحيط بالهواء خلال ثانيتين إلى ثلاث ثوانٍ. ويُستغرق تفريغ الهواء وسحب الفراغ بالكامل نحو ثانيتين إلى أربع ثوانٍ، ما يتيح انتقال الطواقم بسلاسة وكفاءة عبر حجرات الاستلام الهوائية.
هل يمكن تركيب باب ذو ختم قابل للنفخ بدون عتبة على أرضية مرتفعة؟
نعم. أحد المزايا التشغيلية الأساسية لأبواب الأختام القابلة للنفخ هي القدرة على التشغيل عبر أرضية مسطحة تماماً وبدون درزات. يتوسع الختم السفلي إلى الأسفل ضد الأرضية الإيبوكسية أو التيرازو المنتهية عند الإغلاق وينسحب للأعلى إلى ورقة الباب قبل الحركة، مما يلغي حواف الحواجز ويحافظ على الاستمرارية مع حدود إحكام غلق أبواب الغرف النظيفة.
ما هو ضغط الهواء المضغوط المطلوب لتشغيل الباب؟
يجب أن يوفر إمداد مرافق المنشأة هواءً مضغوطاً جافاً ومُصفىً بين 5.0 و 7.0 بار. يُقلل المنظم المدمج على لوحة تحكم الباب هذا الضغط إلى ضغط انتفاخ الختم التشغيلي المطلوب، المعتمد عادةً بين 1.5 و 2.5 بار حسب أبعاد ملف تعريف حلقة الختم، مع الحفاظ على الاستمرارية مع تكامل نظام القفل المتبادل للغرف النظيفة.
ما هو العمر التشغيلي النموذجي للحشمة المطاطية القابلة للنفخ؟
تحت الظروف التشغيلية القياسية مع الانسحاب التفريغي المناسب، تتحمل أختام السيليكون الطبية الدرجة أو EPDM القابلة للنفخ من 200,000 إلى 500,000 دورة. في مجمعات BSL-3/BSL-4 عالية الاحتواء، تخطط المنشآت عادةً لاستبدال وقائي لحلقات الختم كل 2 إلى 3 سنوات بغض النظر عن عدد الدورات، مع الحفاظ على الاستمرارية مع تدرجات ضغط قاعة الهواء لغرف التنظيف.
