أبواب الغرف النظيفة الصناعية: معايير الهندسة والمواصفات

يتطلب تحديد الأغلاقات الصناعية للبيئات الخاضعة للرقابة التنقل عبر شبكة معقدة من الالزامات المعمارية والديناميكية الهوائية والتنظيمية. في مرافق التصنيع الصناعي عالية التدفق—بما فيها مصانع تصنيع أشباه الموصلات، وغرف الجفاف الخاصة ببطاريات الليثيوم أيون، ومرافق التكنولوجيا الحيوية التجريبية، ومجمعات تجميع الأجهزة الطبية—لا تكون المداخل مجرد نقاط عبور. بل هي أدوات احتواء نشطة يجب أن تصمد أمام حركة مرور كثيفة من المركبات الموجهة آلياً (AGVs) وشوكيات التحميل على المنصات بينما تدافع عن أغلفة بيئية صارمة.

كثيراً ما يقيّم مصممو المرافق ومديرو المشتريات الأبواب الصناعية باستخدام معايير مستودعات عامة، مع التركيز على سعر الشراء الأولي، وقوة المحرك بالحصان، وسرعة فتح الستير الخام. ومع ذلك، فإن نشر باب لولبي تجاري قياسي داخل غرفة نظيفة من الفئة ISO 5 إلى الفئة 8 يضمن فشل تشغيلي. وبدون شهادة موثقة بموجب ISO 14644-14 وEN 12426، تتسرب الأبواب الهواء المشروط، وتطلق جسيمات معدنية و اصطناعية، وتسبب إدانات تفتيش تنظيمي أثناء تدقيق العملاء والجهات المختصة.

الاستثمار في أبواب صناعية مصممة هندسياً خصيصاً لخدمة الغرف النظيفة يقود حاجزاً مادياً متيناً يحمي عوائد المنشأة ويثبت أداء التكييف والتهوية. فيما يلي نفصل المعايير الهندسية الأساسية، والمعايير الدولية، ومنهجيات التحقق التي يجب على كل فريق هندسة غرف نظيفة إلزامه في مواصفات الشراء الفني الخاصة به.

المعايير التنظيمية الأساسية لأغلاقات الصناعات النظيفة

يجب أن تستوفي الأبواب الصناعية العاملة في بيئات نظيفة معايير عالمية موحدة تحكم تلوث الجسيمات، ونظافة المنشأة، واحتواء غلاف المبنى.

فئات نظافة الجسيمات العالقة في الهواء لمعدات ISO 14644-14

يحدد المعيار الدولي ISO 14644-14 منهجيات اختبار معيارية لتقييم ملاءمة المعدات للاستخدام في الغرف النظيفة استناداً إلى انبعاثات الجسيمات العالقة في الهواء:

• المراقبة الديناميكية للجسيمات: تُعرض تجميعات الأبواب لعينات متواصلة من عدادات الجسيمات المنفصلة (DPC) موضوعة ضمن 100 مم من عمود الحركة المتحرك، والمسارات الجانبية، وأنابيب اللف أثناء دورات الفتح والإغلاق النشطة.
• عتبات نظافة الفئة 5: للجمع بين غرفة التهوية من الدرجة B الصيدلانية والفئة ISO 5، لا يجوز أن يتجاوز إجمالي الانبعاث الجسيمي العالق في الهواء الناتج عن آلية الباب 3520 جسيم لكل متر مكعب للجسيمات ≥0.5 ميكرومتر، وصفر جسيمات ≥5.0 ميكرومتر.
• القضاء على التآكل الميكانيكي: يوجب الوفاء بـ ISO 14644-14 استبدال واجهات الاحتكاك الميكانيكية—مثل سلاسل الدفع، والأثقال المضادة المكشوفة، والمحامل غير المحكمة الإغلاق—بمحركات تشغيل مباشر مغلفة ومسارات توجيه اصطناعية ذاتية التشحيم.

المبادئ المنقحة لقسم 4.12 من ملحق GMP الأوروبي الخاص بمبادئ حجرات التهوية

يفرض الإطار التنظيمي المنقح لملحق GMP الأوروبي التزامات احتواء صارمة على حجرات التهوية لفصل المواد والعاملين بين درجات الغرف النظيفة المختلفة:

• التشغيل المستقل المتشابك: يلزم قسم 4.12 صراحةً بأن تتضمن أبواب حجرات التهوية تشابكاً ميكانيكياً أو كهربائياً لمنع الفتح المتزامن في جميع ظروف التشغيل.
• هندسة غير مسامية وقابلة للتنظيف: يجب أن تتضمن جميع العتاد المعماري، بما في ذلك أعمدة التوجيه، والأطر الإنشائية، وأغطية المحركات العلوية، أسطحاً ناعمة وغير مسامية خالية من الرفوف الأفقية، أو الخيوط الملفوفة المكشوفة، أو التجاويف غير القابلة للوصول حيث يمكن أن يتراكم الحمل الميكروبي الحيوي.
• إعادة إنشاء سريع لغلاف الضغط: بعد دخول المادة، يجب أن يغلق نظام الباب بإحكام لتمكين نظام تهوية HVAC من استعادة تسلسلات الضغط المعايرة المعتمدة خلال وقت الشطف المحدد (عادة أقل من 60 ثانية).

حدود اعتماد نفاذية الهواء وتسلسل الضغط

الحفاظ على فروقات الضغط الموجبة أو السالبة بين القاعات المجاورة هو الآلية الأساسية لمنع التلوث المتبادل الهوائي عبر الحدود المصنفة.

عتبات احتواء الضغط الساكن لفئة EN 12426 الفئة 4

تُقيَّم نفاذية الهواء بموجب المعيار الأوروبي EN 12426، الذي يصنف الأغلاقات الصناعية ضمن خمس فئات أداء مميزة استناداً إلى فقدان الهواء الساكن:

• الفئة 0 إلى الفئة 2 (تجاري قياسي): تظهر أبواب مستودعات المستودعات معدلات تسرب هواء تتجاوز 24 إلى 50 م³/س لكل متر مربع من مساحة السطح عند فرق ضغط 50 باسكال، مما يجعل الحفاظ على ضغط الغرفة مستحيلاً.
• إلزام الامتثال للفئة 4: تحقق الأغلاقات الصناعية للغرف النظيفة المعتمدة أداء EN 12426 الفئة 4، مما يقيد إجمالي تسرب الهواء إلى أقل من 0.5 م³/س لكل متر خطي من فتحة المحيط تحت فرق ضغط ساكن مستمر قدره 50 باسكال.
• وساطب بسحاب متاهي الشكل: يتحقق إحكام الهواء للفئة 4 بغرس أسنان بسبولي يوريثان عالية التردد مباشرة على حواف الستير، والتي تنزلق داخل قنوات جانبية دقيقة من البولي إيثيلين فائق الوزن الجزيئي (UHMW-PE).

التخفيف من اختراق الحجمي للهواء عبر فرق 50 باسكال

يولد التسرب الهوائي غير المنضبط من خلال فرشات المحيط الفضفاضة كفاءة HVAC شديدة النقص وضعفاً في الاحتواء:

1. تصريف طاقة HVAC: يسمح باب لولبي صناعي واحد متسرب بأبعاد 3.0م × 3.0م بخروج أكثر من 120 م³/س من الهواء المشروط، منزوع الرطوبة، والمصفى بـ HEPA، مما يفرض حمولة حرارية مستمرة غير ضرورية على مبردات هواء المنشأة.
2. تقلب مستشعر فرق الضغط: تخلق أحجام التسرب الهوائي الكبيرة عدم استقرار في الضغط يؤدي إلى تنبيهات نظام إدارة المبنى (BMS)، مما يسبب رنحاً غير مستقر لمرافق التغذية ذات تردد المتغير (VFD).
3. عكس هجرة الجسيمات: إذا انخفض الضغط دون 10 باسكال أثناء العبور عبر الممر الخارجي، يتدفق الهواء المحمل بالجسيمات إلى الخلف نحو القاعات المصنعة عالية النقاء من خلال فجوات الأبواب المنفذة.

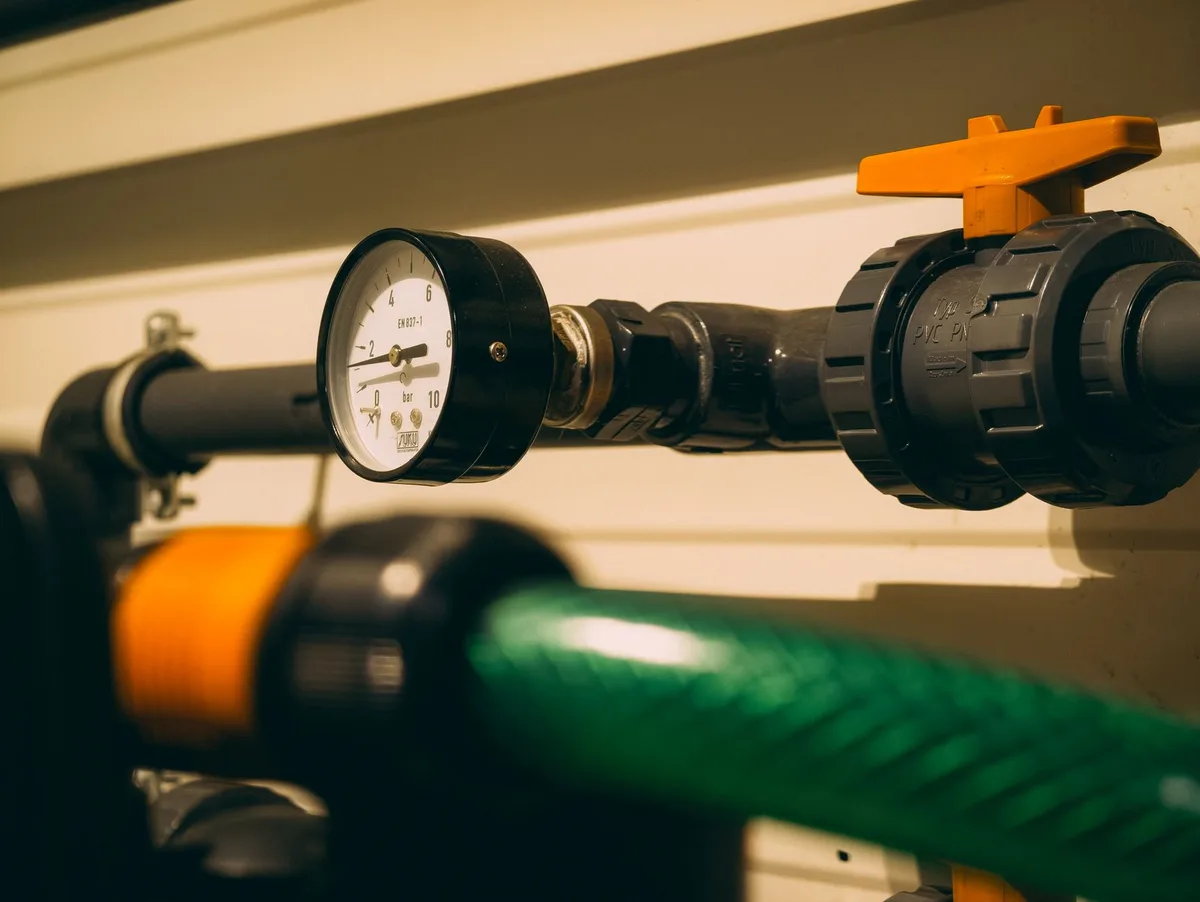

منهجيات اختبار تناقص فرق الضغط

يتضمن التحقق من احتواء ضغط المداخل اختبارات تناقص ضغط صارمة متوافقة مع بروتوكولات ISO 10648-2:

• قياس منحنى التناقص: تُضغط حجرة حجزة التهوية إلى 50 باسكال ويُعزل إمداد الهواء. يُسجل الوقت اللازم لتناقص الضغط إلى 25 باسكال. تمدد الأبواب المعتمدة EN 12426 الفئة 4 مدد تثبيت الضغط إلى ما يتجاوز 180 ثانية، مقارنة بأقل من 15 ثانية للأبواب المفروشة بالفرش.
• كشف التسرب بتحدٍ الهباء الجوي: تُدخل مولدات الضباب الهوائي من بولي ألفا أوليفين (PAO) تحديات دخان اصطناعي أمام نافذة الباب. يؤكد الفحص الضوئي عبر الممرات الإرشادية المحيطية خلو التسرب النقطي من النفوذ الذي يتجاوز 0.01%.

“في غرف الجفاف الخاصة بأشباه الموصلات ووحود التعبئة المعقمة، يؤدي الفشل في الحفاظ على أختام الأبواب وفق مواصفة EN 12426 الفئة 4 إلى تذبذب مستمر للضغط التفاضلي مما يقلل مباشرة من إنتاجية تصنيع المنتجات.”

معايير انبثاث الجسيمات الميكانيكية والهيكلية

يمثل كل عمود دوار، وغلاف محرك، ومحمل ميكانيكي موضوعة فوق مدخل صناعي مصدراً محتملاً للتلوث الهوائي الدقيق.

الهندسة القائمة على النقلة المباشرة بدون فرشاة مقابل ناقل حركة بالسلاسل

تفصل البنية الميكانيكية لمشغّل الباب بين أنظمة الغرف النظيفة الصناعية والمعدات المخزنية القياسية:

• محاذير نقل الحركة بالسلاسل: تستخدم أبواب اللوجستيات القياسية سلاسل بكرات خارجية وتروس تولد باستمرار حطاماً معدنياً دقيقاً وقطرات شحم مؤكسدة فوق ممرات العبور مباشرة.
• تشتت جسيمات فرشاة الكربون: تعتمد المحركات الكهربائية التجارية التقليدية على فرش كربون تتآكل أثناء التسارع السريع، مما يطرد جسيمات كربونية موصلة إلى سقف الفضاء الهوائي العلوي.
• مزايا النقلة المباشرة المحكمة: يعتمد مشغّلو الغرف النظيفة الصناعيون على محركات مباشرة متزامنة ذات مغناطيس دائم. وبدون سلاسل نقل أو تروس أو صناديق سرعات ثانوية، يرتبط نظام النقل مباشرة بالعمود البرميلي، مما يلغي نقاط الاحتكاك الميكانيكي ولا يُصدر أي جسيمات يمكن اكتشافها.

احتواء المزلقات المتطايرة والختم عديم الاحتكاك

يجب أن تلتزم إدارة التشحيم داخل البيئات الخاضعة للرقابة بمعايير صارمة لعدم الهجرة:

1. المزلقات الاصطناعية ذات الدرجة الغذائية: تستخدم جميع مجموعات التروس الداخلية في مشغّلات الغرف النظيفة ذات النقلة المباشرة زيوت تشحيم اصطناعية مختومة ومعتمدة وفق معايير NSF H1 للتلامس العرضي مع المنتج.
2. أدلة جانبية ذاتية التشحيم: تتميز قنوات التوجيه من البولي إيثيلين فائق الوزن الجزيئي بمعامل احتكاك ديناميكي منخفض بشكل استثنائي (0.10 إلى 0.15)، مما يلغي الحاجة إلى الدهون السائلة أو رشاشات السيليكون على المسارات الرأسية.
3. شرائط التأريض المضادة للكهرباء الساكنة: تنقل الضفيرتان المتكاملتان من النحاس الخاصة بالتأريض الشحنات الكهروستاتيكية السطحية من الستارة العابرة باستمرار، مما يمنع الغبار دون الميكروني من الالتصاق كهروستاتيكياً بشفرة الباب.

اشتراطات نظافة المواد ومقاومتها كيميائياً

يجب أن تتحمل أبواب الغرف النظيفة الصناعية بروتوكولات التعقيم الكيميائي القاسية طوال عمرها التشغيلي دون أن تنتفخ أو تتشقق أو تتآكل.

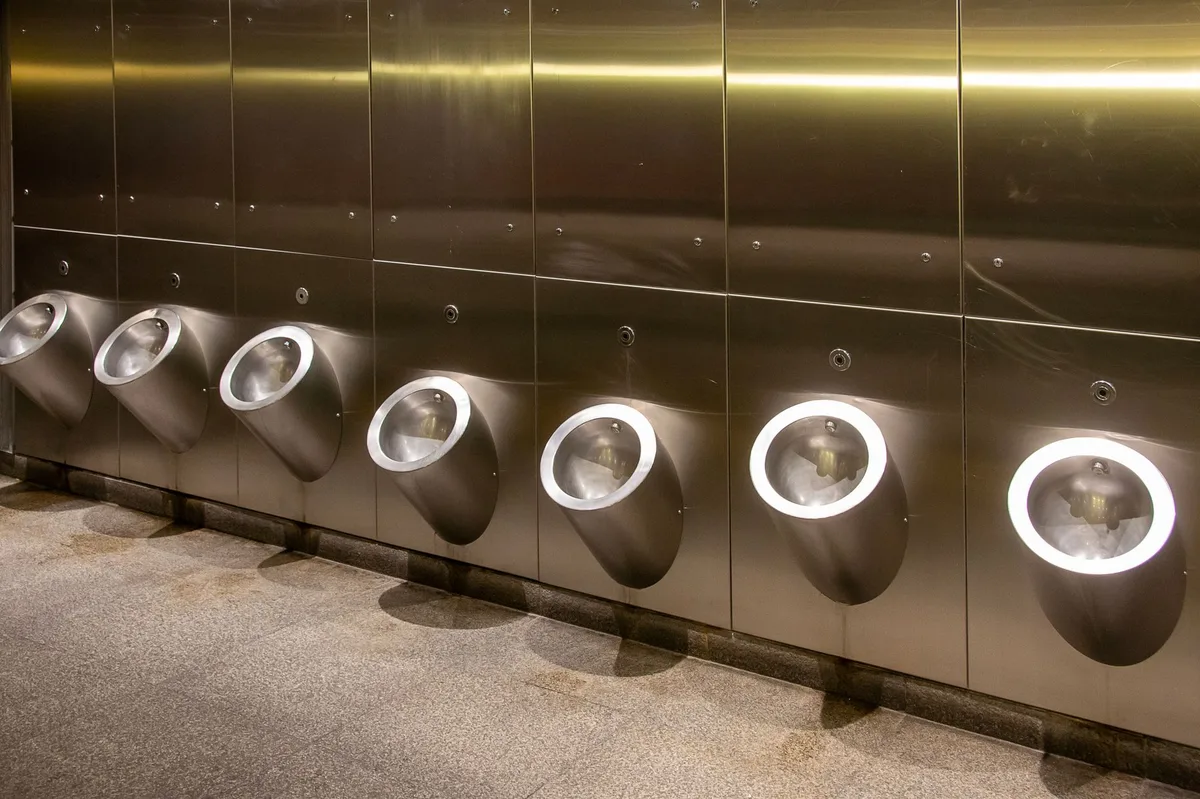

حدود سطح الفولاذ المقاوم للصدأ المصقول كهربائياً AISI 316L

يحدد الاختيار المعدني للإطارات الجانبية والرؤوس الإنشائية وأغطية الأسطوانات توافق الغرف النظيفة:

• درجات الفولاذ المقاوم للصدأ الأوستنيتي: يجب تصنيع الهياكل الإنشائية من فولاذ مقاوم للصدأ AISI 304 أو AISI 316L. وفي البيئات الخاضعة للتطهير اليومي بالكلور أو ثاني أكسيد الكلور، يُعد AISI 316L منخفض الكربون إلزامياً لمنع التآكل الإجهادي بين الحبيبي.
• عتبات خشونة السطح: يجب إخضاع ملفات الصفائح المعدنية للصقل الميكانيكي ثم التصبير الكهربائي الكيميائي لتحقيق خشونة سطحية Ra أقل من 0.4 ميكرومتر (16 ميكرو-إنش)، وإزالة النتوءات السطحية الدقيقة حيث تثبت الأغشية الحيوية البكتيرية.
• أغطية أسطوانية مائلة بدرجة 30: يجب تغليف المحرك العلوي وبرميل اللف داخل غطاء من الفولاذ المقاوم للصدأ الملحم بسلاسة ومائل بزاوية 30 درجة للأمام، مما يمنع تماماً تراكم الغبار وتجمع السوائل خلال دورات الغسيل.

المقاومة الكيميائية المبيدات للجراثيم ضد VHP والمبيض

يجب أن تقاوم أقمشة الستائر المرنة التعرض المركز للمواد الكيميائية دون تحلّل البوليمر:

• فشل البولي فينيل كلوريد التجاري: تستخدم أبواب اللف التجارية القياسية PVC مرن مُشحَن بم plastiizers إسترية. عند التعرض لبيروكسيد الهيدروجين المتبخر بانتظام (VHP بتركيز 800 إلى 1,200 جزء في المليون) أو هيبوكلوريت الصوديوم المركز (5,000 جزء في المليون)، تتسرّب الم plastiizers تاركة الستارة هشة، متغيرة اللون، ومغطاة بالشقوق الدقيقة.
• أداء TPU أحادي الجزيء: تستخدم أبواب الغرف النظيفة شفرات من البولي يوريثان الحراري (TPU) الخالية من الم plastiizers المتطايرة. يتحمل التشابك الجزيئي الكثيف أكثر من 2,500 دورة تنقية VHP آلية دون تورّم، تعكّر، أو فقدان قوة الشد الميكانيكية.

بروتوكولات اختبار التحقق لأختام أبواب الغرف النظيفة

يتطلب قياس متانة البوليمر تقييمات غمر كيميائي موحّدة وتقييمات تعريض متسارعة للطقس:

• مقاومة التعرض الكيميائي وفق ASTM D543: تُغمس عينات اختبار البوليمر في هيبوكلوريت الصوديوم بتركيز 5,000 جزء في المليون، وبيروكسيد الهيدروجين بتركيز 3%، وكحول أيزوبروبيل بتركيز 70% لمدة 168 ساعة عند 23°م. يُظهر TPU المعتمد للغرف النظيفة تغيراً في الوزن أقل من 1.5% ويحتفظ بأكثر من 95% من الاستطالة المطولية الأولية.
• شد السطح وزاوية التلامس الكارهة للماء: تضمن زوايا التلامس السطحي العالية (أكثر من 85 درجة) انسياب محاليل التنظيف بنظافة بدلاً من تكوين قطرات، مما يعجّل بأوقات تجفيف حجيرات الهواء أثناء إجراءات التحويل السريع.

التشابك الآلي وتنسيق حجيرة الهواء لمواد AGV

يجب أن تتدفّق أبواب الغرف النظيفة الصناعية عالية السرعة بشكل موثوق مع أنظمة أتمتة المباني وسير العمل الآلي لمعالجة المواد.

ترتيب تأخير شفط وحدة التحكم المنطقية القابلة للبرمجة

تدير المعالجات الدقيقة المتكاملة منطق العبور المعقد للحفاظ على الاحتواء:

• القفل التبادلي المزدوج الآمن عند الفشل: تمنع دوائر القفل التبادلي العتادي فتح أبواب الجانب الملوث والجانب النظيف في آنٍ واحد، مما يحافظ على تسلسل ضغوط التفاضل طوال مراحل العبور.

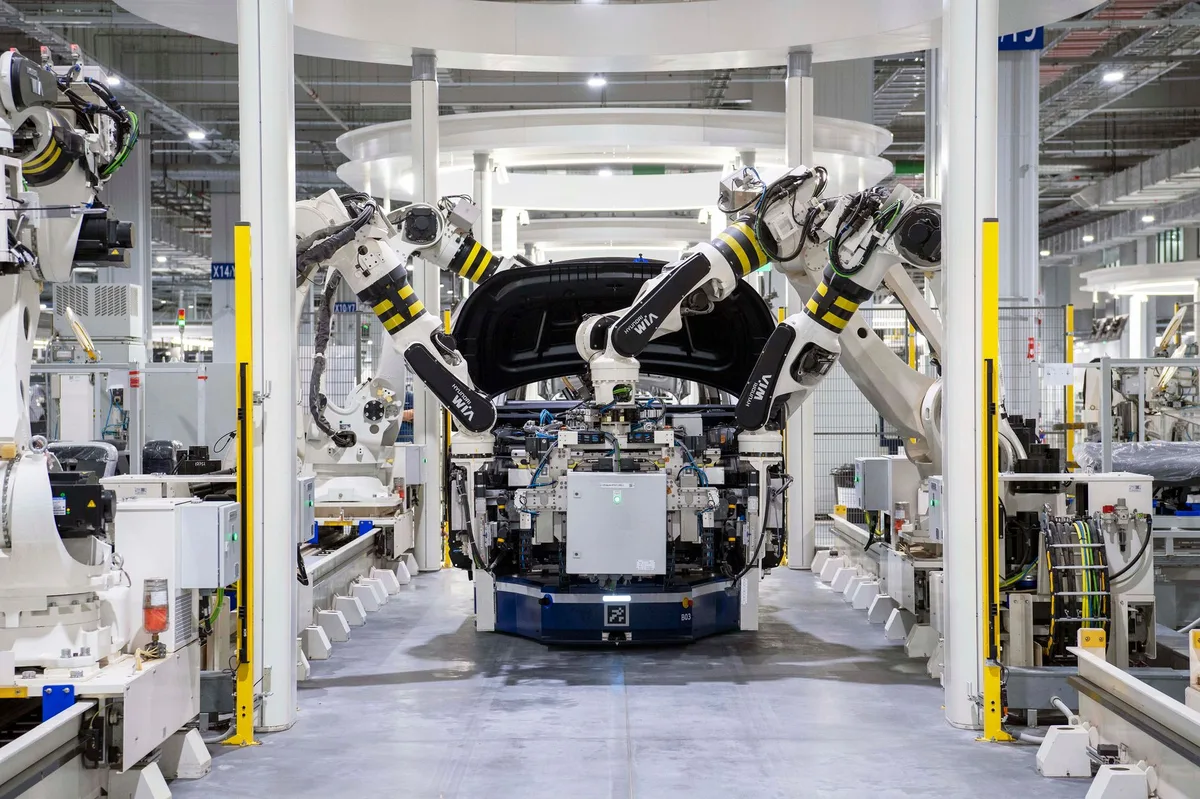

• دورات تأخير الشطف القابلة للبرمجة: بعد دخول مركبة موجهة تلقائياً (AGV) أو منصة (بالت) إلى المدخل الهوائي، يفرض متحكم الباب دورة شطف هوائي صفائحي بفلتر HEPA مدتها من 30 إلى 60 ثانية قبل إطلاق قفل الباب اللاحق.

آليات إطلاق الطاقة الآمن عند الفشل للخروج الطارئ

يجب أن تظل سلامة العمال والامتثال لخروج الطوارئ وفق EN 13241-1 دون أي تنازلات:

1. ستائر ضوء أمان تحت الحمراء مدمجة: تفحص المصفوفات البصرية المزدوجة متعددة الحزم، المُضمَّرة بالكامل داخل قنوات التوجيه الجانبية، مستوى الفتحة بامتداد يصل إلى 2.5 متر، وتتوقف حركة النزول فوراً عند اكتشاف أي عوائق دون أي تفاعل ميكانيكي.
2. فك الربط الميكانيكي دون أوزان موازنة: في حال فشل الطاقة الأساسية، تتيح آليات الإطلاق اليدوية المدمجة بمساعدة النوابض للمشغلين فتح شفرة الساتر في أقل من ثانيتين دون الحاجة إلى أدوات متخصصة.

مصفوفة قائمة فحص امتثال أبواب الغرف النظيفة الصناعية

توفر مصفوفة قائمة الفحص الهندسي التالية إطاراً موضوعياً لمديري المرافق ومهندسي التأهيل لمراجعة مستندات أبواب الغرف النظيفة الصناعية مقابل المعايير الدولية للغرف النظيفة:

الأسئلة الشائعة حول معايير أبواب الغرف النظيفة

طلب إرشادات تقنية لحلول إغلاق الغرف النظيفة المعتمدة

يتطلب تحديد أبواب صناعية تلبي المعايير الصارمة للغرف النظيفة ومتطلبات سير العمل اللوجستي للمواد المعقدة دقة هندسية متخصصة. إن التساهل في جودة الباب يؤدي إلى عدم استقرار مستمر في ضغط التفاضل، ويزيد من معدلات الجسيمات المحمولة جواً، ويعرّض المرافق لمخالفات تنظيمية جسيمة أثناء عمليات تفتيش الامتثال.

يتخصص فريقنا الهندسي المتخصص في الغرف النظيفة الصناعية في الإغلاقات السحابية عالية السرعة المعتمدة، وتكوينات غرف الهواء ذات القفل التبادلي القابل للبرمجة (PLC) والمُصنَّعة حسب الطلب، وهياكل الفولاذ المقاوم للصدأ المصقول كهربائياً والمُخصّصة وفقاً لمعايير ISO 14644 و cGMP Annex 1 الصارمة. تواصل مع مستشارينا الهندسين اليوم لمناقشة تصاميم مرفقك، وحساب معاملات احتواء ضغط التفاضل، وطلب حزم المواصفات التقنية الشاملة.
