أبواب مخارج الطوارئ في الغرف النظيفة: دليل هندسي لفتح أبواب الهروب في حالات الذعر

تمثل بيئات الغرف النظيفة الخاضعة للتحكم في التصنيع الدوائي، وأبحاث التكنولوجيا الحيوية، وتصنيع أشباه الموصلات مساحات تصميم معماري صعبة. تعتمد هذه المرافق على حدود أغلفة محكمة الإغلاق، وسلاسل ضغط تفاضلية مستمرة لأنظمة التدفئة والتهوية وتكييف الهواء، ومنطق تداخل الأبواب الإلكترونية لمنع تسلل الجسيمات العالقة بالهواء والتلوث المتبادل. ومع ذلك، تتقاطع هذه الحواجز الصارمة للحبس مباشرة مع متطلبات السلامة من الحريق الإلزامية وإخلاء الطوارئ.

تفرض قوانين سلامة الأرواح للمباني، بما في ذلك NFPA 101 والمعايير الأوروبية EN، أن تسمح مسارات إخلاء الطوارئ بالإخلاء الفوري وغير المعاق. أثناء الحرائق الهيكلية، أو انسكابات الكيماويات السامة، أو انبعاثات الغازات الخطرة، يجب أن يغادر الطاقم المرتدي بملابس غرف نظيفة مقيدة المناطق الخطرة دون معرفة تشغيلية متخصصة، أو مفاتيح، أو تأخيرات إلكترونية. يتطلب تحقيق التوازن بين وظيفة الكسر الذعري الفوري ومعايير الاحتواء المحكم ISO 14644 ضوابط هندسية ميكانيكية وكهربائية متخصصة.

تحل مرافق الغرف النظيفة الحديثة هذا التحدي من خلال تجميعات أبواب الخروج الطارئ المصممة خصيصًا. ومن خلال اقتران ألواح أبواب الفولاذ المقاوم للصدأ 316L الملساء بأجهزة ذعر صحية، وأختام محيطة ساقطة مؤتمتة، ودوائر تجاوز القفل الإلكتروني الآمن، يحقق المهندسون إخلاءً آمنًا موثوقًا مع الحفاظ على سلامة الضغط المستمر أثناء عمليات التصنيع العادية.

يغطي دليلنا كيفية تصرف عتاد الفصل بمجرد إضافة الضغط التفاضلي وقفل الأمان إلى المعادلة أنظمة أمان أبواب الغرف النظيفة.

قوانين سلامة الأرواح مقابل معايير العزل

يواجه معماريو مرافق الغرف النظيفة تعارضًا هندسيًا جوهريًا بين لوائح إخلاء السلامة وضعوابط تلوث البيئة. تعطي قوانين المباني الأولوية للهروب السريع للمشغلين فوق جميع معاملات المرفق الأخرى، بينما تعطي بروتوكولات التحقق من الغرف النظيفة الأولوية لعزل الغلاف المحكم.

بموجب OSHA 1910.36 وNFPA 101 (كود السلامة من الحياة)، يجب أن تفتح أبواب الخروج التي تخدم الأماكن عالية الخطورة أو عالية الإشغال للخارج باتجاه اتجاه مسار الهروب. بالإضافة إلى ذلك، يجب أن تعمل أجهزة الإخلاء بفاتح واحد بديهي، وتتطلب قوة إفلات لا تزيد عن 15 رطل-قوة (67 نيوتن). يجب أن تظل مسارات الهروب غير مقفلة من الداخل في جميع الأوقات، مما يحظر استخدام أقفال الرصاص بالمفتاح أو تسلسلات الإفلات متعددة الخطوات.

في المقابل، تتطلب إرشادات هندسة الغرف النظيفة حدود أبواب محكمة الإغلاق للحفاظ على سلاسل الضغط التفاضلي بين فئات النظافة المتجاورة. يتطلب دمج صفائح خروج الطوارئ في الأنظمة المتقدمة الغرف النظيفة مراعاة دقيقة لديناميكيات فتح الباب إلى الخارج فيما يتعلق بسلاسل ضغط الغرفة.

عندما يفتح باب إخلاء إلى الخارج من مجموعة معالجة ذات ضغط موجب (+30 باسكال) إلى ممر إخلاء (+10 باسكال)، فإن فرق الضغط البالغ 20 باسكال يدفع باستمرار ضد وجه الباب الداخلي. تساعد هذه القوة الدافعة الخارجية الموجبة المشغلين أثناء الخروج الطارئ، مما يقلل من الجهد البدني المطلوب للتغلب على احتكاك القفل الأولي. ومع ذلك، أثناء العمليات العادية، تدفع هذه القوة الهوائية الخارجية باستمرار صفيحة الباب بعيدًا عن إطارها، مما يهدد ضغط الختم المحيط ما لم تثبت مسامير الربط الميكانيكية القوية المحيط.

في المقابل، في مجموعات الحبس ذات الضغط السلبي مثل صيدليات التركيب السامة للخلايا أو مختبرات احتواء BSL-3، يتجاوز ضغط الممر ضغط المجموعة. تدفع القوة الهوائية الصافية إلى الداخل صفيحة الباب بإحكام ضد توقف الإطار. أثناء الإخلاء الطارئ، يجب على المشغلين الدفع إلى الخارج وغلب مقاومة نابض إغلاق الباب والقوة الهوائية الداخلية، مما يتطلب معايرة دقيقة للرافعة الميكانيكية.

يتطلب التخطيط المعماري للإخلاء في الغرف النظيفة متعددة المستويات تنسيقًا بين حدود الاحتواء المتدرج وممرات الهروب الثانوية. يجب أن يمر الطاقم الذي يفر من مجموعة تركيب ISO Class 5 الداخلية من خلال غرف انتقالية متدرجة قبل الوصول إلى الدرج الرئيسي للمبنى. يضمن تحديد أبواب الذعر الطارئة عبر كل جدار فاصل متتالٍ أن يحافظ الأشخاص الذين يهربون على زخمهم الأمامي دون مواجهة صفائح حواجز مقفولة أثناء طوارئ المرفق.

معايير EN 1125 وEN 179

تميز المواصفات التصميمية الأوروبية بين فئتين من أدوات مخارج الطوارئ بناءً على معرفة المشغلين بتخطيط المبنى: EN 1125 (أجهزة خروج الذعر) وEN 179 (أجهزة مخارج الطوارئ). يضمن فهم هذا التمييز الامتثال التنظيمي عبر مشاريع الغرف النظيفة الدولية.

يحكم EN 1125 أجهزة ذعر الكسر المثبتة في المناطق التي لا يكون فيها المشغلون على دراية بتخطيط المبنى أو حيث يمكن أن تنشأ مواقف ذعر، مثل قاعات التصنيع الكبيرة. يفرض المعيار قضيب دفع أفقي أو عصا لمسية تمتد على الأقل ثُلثي عرض صفيحة الباب، مما يسمح بالإطلاق الفوري عند ضربه باليدين أو الوركين أو وزن الجسم.

ينطبق EN 179 على الغرف المقيدة حيث يخضع جميع المشغلين لتدريب موثق في إجراءات التشغيل القياسية للغرف النظيفة ومسارات إخلاء الطوارئ. في غرف التركيب الصغيرة، أو مختبرات مراقبة الجودة، أو غرف الانتقالية المتخصصة، يسمح EN 179 بتركيب لوحات دفع مغروسة أو مقابض رافعة متخصصة تعمل للأسفل.

يؤثر انضباط ارتداء الملابس في غرف الأدوية النظيفة بقوة على اختيار الأجهزة. يرتدي الموظفون العاملون في غرف Grade A أو Grade B أغطية رأس معقمة، وملابس كاملة الجسم، وقفازات لاتكس مزدوجة، ونظارات واقية، مما يقلل بشكل كبير من البراعة اللمسية والرؤية المحيطية. في ظروف الطوارئ المملوءة بالدخان، يضمن ضرب قضيب دفع أفقي عريض للذعر موثوقية تشغيلية أعلى بكثير من البحث عن مقبض رافعة صغير.

تفرض اختبارات المتانة الميكانيكية بموجب المعايير الأوروبية اختبارات دورية صارمة لإثبات عمر الجهاز. يجب أن يُظهر أداء أجهزة الذعر المعتمدة بموجب EN 1125 عمله الخالي من الأعطال من خلال الحد الأدنى من 200,000 دورة ميكانيكية تحت حمل مستمر. في المرافق الدوائية عالية الاستخدام، يضمن اختيار أجهزة الدرجة 7 المعتمدة أن نوابض الإرجاع ومشابك الربط الداخلية تقاوم الإجهاد الميكانيكي على مدار سنوات من مرور المشغلين بشكل روتيني.

مبادئ هندسة أجهزة الذعر الصحية

أجهزة الذعر التجارية المصممة للمباني التجارية القياسية غير متوافقة أساسًا مع متطلبات نظافة الغرف النظيفة. تتميز قضبان الذعر التقليدية بروابط ميكانيكية مفتوحة، ونوابض إرجاع مكشوفة، وقنوات إطارات مجوفة، وخزانات شحوم داخلية تُنتج تساقط الجسيمات وتلتقط التلوث الميكروبي.

يجب أن تفي أجهزة الذعر المعيارية للغرف النظيفة بمعايير هندسية صحية صارمة وفقًا لتوجيهات cGMP Annex 1:

• الأغلفة الفولاذية المقاومة للصدأ غير الملحومة: أغطية مصبوبة من الفولاذ المقاوم للصدأ AISI 316L مع لحامات روبوتية آلية مستمرة وتلميع كهرومداري أقل من Ra 0.4 ميكرومتر، مما يقضي على الشقوق المجهرية التي تتجمع فيها الميكروبات.
• قنوات لوحة اللمس محكمة الإغلاق: وصلات ميكانيكية مقصية داخلية موضوعة داخل أكمام سيليكون بدرجة صيدلانية، تمنع هروب غبار المعادن الداخلي إلى تيارات الهواء الطبقية لغرف التشغيل النظيفة.
• أغطية طرفية مشطوفة غير قابلة لتجمع الغبار: دعامات طرفية مصممة بملامس مائلة بزاوية 45 درجة للقضاء على الأسطح الأفقية المسطحة، مما يمنع ترسب الغبار ويتيح مسحًا سريعًا بالمعقم بزاوية 360 درجة.
• محامل داخلية جافة التشحيم من PTFE: تستخدم نقاط المفصل الميكانيكية المتحركة أكمام PTFE ذاتية التزلييت الصلبة بدلاََ من الشحوم الهيدروكربونية الرطبة، مما يلغي انبعاث الغازات الكيميائية وتبخر مادة التزلييت.

هندسة المسامات ذات أهمية مساوية للامتثال الصحي. تتجنب قضبان الدفع للطوارئ في الغرف النظيفة الخيوط البرجية الخارجية المكشوفة، ومآخذ رأس آلن، أو ثقوب الدبابيس المفتوحة. تُثبت الآليات باستخدام دبابيس داخلية مخفية ملحومة على الوجه الخلفي لقضيب الدفع الفولاذي المقاوم للصدأ، مما يوفر سطحاً خارجياً غير متقطع للعاملين في التنظيف.

تمثل مقاومة أنظمة التنظيف العدوانية مطلباً أساسياً آخر. تشمل بروتوكولات تعقيم المرافق تنظيفات سطحية يومية باستخدام عوامل مبيضة للأبواغ مثل حمض البيروخليليك، ومحاليل بيروكسيد الهيدروجين، وكحول أيزوبروبيل معقم 70%. تستخدم تجمعات الذعر في الغرف النظيفة فولاذًاً مقاوماً للصدأ 316L سالباََ المعالجة وأختام سيليكون خاملة كيميائياََ تتحمل آلاف دورات التعرض الكيميائي دون نتوءات سطحية أو تغير لوني أو هشم الأختام.

يتطلب تركيب عتاد الذعر على ألواح أبواب الغرف النظيفة ألواح تدعيم داخلية. تتضمن أبواب القلب المجوف من الفولاذ المقاوم للصدأ أو اللامينيت عالي الضغط (HPL) قنوات دعم فولاذية داخلية سُمكها 3.0 ملم ملحومة مباشرة إلى الهيكل الفرعي لإطار الباب. توزع هذه الألواح التدعيمية الثقيلة أحمال دفع الذعر بالتساوي عبر لوحة الباب، مما يمنع تجعد صفائح المعادن وتمزق المسامات خلال تأثيرات حشود الطوارئ.

مقاومة الضغط التفاضلي والاختراق

يتطلب التفاعل الفيزيائي بين ضغط الهواء التفاضلي للغرفة النظيفة وقفل باب الطوارئ حساباً دقيقاً للقوة الميكانيكية. يتصرف باب الدخول الذي يفصل غرفة نظيفة مضغوطة عن ممر غير مصنف كمكبس هوائي كبير.

تساوي القوة الهوائية الإجمالية المؤثرة ضد ورقة الباب الضغط التفاضلي مضروباً في المساحة السطحية لورقة الباب (F = dP x A). بالنسبة لباب قياسي للغرفة النظيفة بأبعاد 1.0 متر عرضاً و 2.1 متر ارتفاعاً (مساحة سطحية 2.1 م²)، يمارس تسلسل الضغط التفاضلي 50 باسكال قوة إجمالية قدرها 105 نيوتن (حوالي 23.6 رطل-قوة) ضد مستوى الباب.

في المجمعات موجبة الضغط، يساعد الدفع الهوائي الخارجي السكان على دفع الباب للفتح أثناء الإخلاء. ومع ذلك، يعمل نفس القوة باستمرار ضد آلية قفل الباب أثناء التشغيل الروتيني. إذا تعرض مسمار القفل للعب الميكانيكي، يدفع الضغط الإيجابي الباب قليلاً للفتح، كاسراً الختم المحيطي ومطلقاً مئات الأمتار المكعبة من هواء الغرفة النظيفة المشروط إلى الممر.

لحل هذه التحدي، تستخدم أبواب الطوارئ للغرف النظيفة أنظمة قفل متعددة النقاط مخفية. تشارك قضبان عمودية ثقيلة الاستخدام مخفية داخل ورقة الباب لوحات استقبال فولاذية مقاومة للصدأ في عتبة الباب وحشو الأرضية. عند إغلاق الباب، تشد نقاط الإغلاق المزدوجة هذه ورقة الباب بالتساوي ضد الحشيات المحيطية من السيليكون، مقاومة أحمال الضغط الإيجابي العالية بينما تطلق فوراً عند ضرب قضيب الذعر.

تجاوز جرس النار والتشابك

غالباََ ما تدمج مجمعات الغرف النظيفة أنظمة تشابك إلكترونية عبر ملاحق الهواء الشخصية وممرات المواد لفرض فتح الباب التسلسلي الصارم. ومع ذلك، في حالة الطوارئ، يجب ألا يعيق التشابك الأمني الإلكتروني مطلقاً الخروج.

تفرض قوانين سلامة الحياة أن جميع آليات التحكم في الوصول الإلكتروني على مسارات الهروب المحددة تعمل بمبدأ الفشل الآمن. عند انقطاع الطاقة أو تفعيل الإنذار، يجب أن تفقد جميع أقفال القص الكهرومغناطيسية ومسامير الملف اللولبي طاقتها فوراً، مُعِدّة الباب إلى مسار خروج ميكانيكي حر الدوران.

يطبق مهندسو الكهرباء في الغرف النظيفة هياكل تجاوز طوارئ متعددة الطبقات لضمان موثوقية مخارج الطوارئ دون أي قصور:

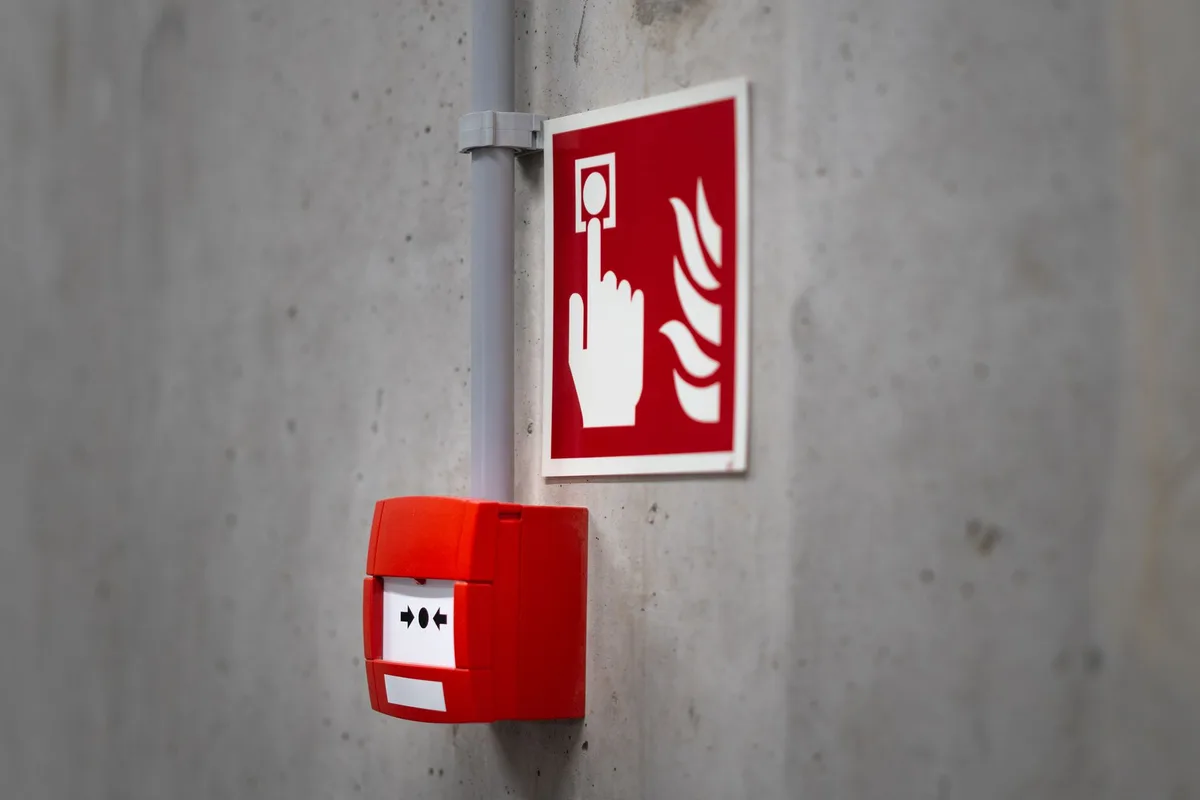

• مرحل لوحة تحكم إنذار الحريق: مرحليات ذات تلامس جاف خاضعة للمراقبة، موصّلة مباشرة على التوالي مع مصدر الطاقة الأساسي 24 فولت تيار مستمر لقفل الأبواب الكهرومغناطيسية. عند تفعيل إنذارات الحريق بالمبنى، تفصل المرحلية التيار خلال 100 ميلي ثانية، مما يُطلق جميع أقفال التداخل عبر مسار الخروج.
• محطات الإطلاق المحلية بزجاج قابل للكسر: أزرار دفع طارئة واضحة أو مفاتيح كسر زجاجي مثبتة بجوار لوحة باب الخروج توفر قطعًا فيزيائيًا فوريًا للدائرة يفصل الطاقة عن المغناطيسات المقفلة بشكل مستقل عن وحدات التحكم المنطقية PLC.
• أولوية عتلة الهروب الميكانيكية: حتى إذا بقي التيار الكهربائي نشطًا وتجمّدت الدوائر التحكمية، فإن الضغط على عتلة الهروب الميكانيكية ينسحب مسمار القفل ميكانيكيًا، مما يتيح الخروج الفيزيائي بغض النظر عن حالة النظام الإلكتروني.

تُمنع استخدام السدادات الكهربائية التي تبقى مقفلة ميكانيكيًا عند انقطاع التيار منعًا باتًا على مسالك الهروب الطارئة في الغرف النظيفة. يجب أن توفر معدات الخروج دائمًا مسارًا ميكانيكيًا يعمل دون طاقة نحو الأمان.

ينبغي أن يسجل برنامج إدارة الغرف النظيفة جميع حالات تفعيل تجاوز الطوارئ ضمن سجل تدقيق غير قابل للتعديل يتوافق مع متطلبات الجزء 11 من لائحة 21 CFR. يثبت هذا التوثيق لمفتشي الجهات التنظيمية أن الدوائر الآمنة تنقطع بشكل موثوق وتُستعاد بشكل صحيح بعد التدريبات الدورية للمنشأة.

يعزز تكامل الإضاءة الطارئة بشكل مباشر سلامة إخلاء الغرف النظيفة. تدمج تصاميم مخارج الغرف النظيفة الحديثة شرائط مؤشر LED خضراء منخفضة الجهد في هيكل عتلة الهروب. وبتمويدها من دوائر الطوارئ الاحتياطية للمنشأة، تبقى هذه المؤشرات المضيئية مرئية عبر الدخان الكثيف، وتوجّه العاملين مباشرة نحو عتلة الهروب الميكانيكية عند تعطل الإضاءة الرئيسية.

بروتوكولات اختبار الطوارئ والتحقق

يتطلب إرساء الامتثال التنظيمي التحقق الدوري الموثّق لمجموعات أبواب مخارج الطوارئ. تتطلب بروتوكولات التحقق من الغرف النظيفة تدقيقات ميدانية منتظمة لتأكيد أن قوى فتح الباب، وموثوقية القفل، ودوائر تجاوز أقفال التداخل تعمل ضمن التسامحات التصميمية.

يجب على فرق ضمان الجودة في المنشأة تنفيذ بروتوكول التأهيل التالي المكون من ست خطوات سنويًا:

1. فحص الحشيات المحيطية: تفحص الحشيات السيليكونية المحيطية والأختام الهابطة التلقائية بحثًا عن التمزق المادي، والتصلب الكيميائي، أو فقدان المرونة نتيجة التعرض للعوامل القاتلة للأبواغ.
2. قياس قوة الدفع المعاير: ثبّت مقياس قوة دفع وسحب رقمي معيار في منتصف عتلة اللمس تحت ضغط تفاضلي نشط؛ وتحقق من حدوث فك القفل الميكانيكي عند قوة أقل من 67 نيوتن (15 رطل-force).
3. محاكاة انقطاع طاقة إنذار الحريق: فعّل مرحل إنذار الحريق الرئيسي للغرف النظيفة؛ وتأكد من أن جميع الأقفال الكهرومغناطيسية ودوائر التداخل تفقد الطاقة في أقل من 200 ميلي ثانية.
4. اختبار محطات كسر الزجاج اليدوية: اضغط على زر الإطلاق الطارئ المحلي؛ وتحقق من أن الباب يفك قفله فورًا دون الحاجة إلى إعادة تعيينات جهاز كمبيوتر الإدارة.
5. التحقق من قفل المُغلق الهيدروليكي: افتح لوحة الباب بزاوية 70 درجة وأطلقه؛ وتحقق من أن المُغلق العلوي الهيدروليكي يتغلب على مقاومة الحشيات المحيطية لتحقيق قفل تام.
6. توثيق سجلات التحقق: سجّل قياسات مقياس القوة، ومستويات الضغط التفاضلي، وتوقيعات الفنيين في مجلد التحقق cGMP الخاص بالمنشأة للتدقيق التنظيمي.

بالإضافة إلى التحقق السنوي، يجب أن يجري موظفو الصيانة فحوصات بصرية شهرية للكشف عن التآكل الميكانيكي المبكر:

• فحص مدى حركة عتلة الهروب: تحقق من أن عتلة اللمس الأفقية تنخفض بسلاسة على طولها بالكامل دون عائق ميكانيكي أو أصوات طحن معدنية.
• فحص اللافتات الضوئية الفوسفورية: تحقق من أن لافتات الخروج المنيرة ذاتيًا المثبتة فوق إطار الباب العلوي تحافظ على توهج كافٍ لتوجيه العاملين أثناء انقطاع التيار بالمنشأة.
• وقت إعادة تعيين قفل تداخل البوابة الهوائية: تحقق من أن لوحات تحكم أقفال التداخل تستعيد تسلسل الوصول الطبيعي خلال ثلاثين ثانية بعد إعادة تعيين دوائر إنذار الطوارئ.

يضمن التحقق الروتيني الدقيق أن أبواب مخارج الطوارئ توفر حماية موثوقة لسلامة الأرواح مع الحفاظ على حدود الاحتواء المعقم المطلوبة من عمليات الغرف النظيفة الحديثة.

تُشكّل تقارير الفحص السنوي من جهة خارجية مكونًا أساسيًّا من محفوظات تدقيق الامتثال للغرف النظيفة. أثناء عمليات التفتيش التنظيمي من إدارة الغذاء والدواء أو الوكالة الأوروبية للأدوية، يجب على مدراء المنشأة تقديم أدلة موثقة تؤكد أن قوى إخلاء الطوارئ وأوقات إطلاق أقفال التداخل تلتزم بكلا المعيارين NFPA 101 وISO 14644. يحمي الحفاظ على سجلات الاختبار الموحدة المنشأة من ملاحظات عدم الامتثال التنظيمي ومخالفات مسؤولية سلامة الأرواح.
