Выбор подходящего привода для гаражных ворот полностью зависит от конструкции и типа движения ваших ворот. В то время как современные жилые и коммерческие объекты в подавляющем большинстве случаев оснащаются многопанельными секционными воротами, миллионы старых домов и отдельно стоящих построек с индивидуальной архитектурой по-прежнему имеют традиционные цельнопанельные (подъемные) ворота. Установка автоматического привода на эти два типа ворот предполагает совершенно разные механические требования, соединительные элементы и нормы безопасности.
Распространенная ошибка владельцев недвижимости — предполагать, что любой стандартный привод из строительного магазина подойдет к любым гаражным воротам. На самом деле, подбор потолочного двигателя, несовместимого с механизмом ворот, может привести к деформации фурнитуры, серьезному перегоранию двигателя или полной поломке механизма. Это подробное руководство охватывает вопросы совместимости привода, монтажного оборудования, мощности и требований к зазорам как для секционных, так и для цельнопанельных гаражных ворот.
Ключевые инженерные выводы:
- Телескопические приводы подходят для обоих типов: Потолочные приводы с ременным, цепным и винтовым приводом могут работать как с секционными, так и с цельнопанельными воротами при условии установки правильной соединительной тяги.
- Приводы с валом (Jackshaft) подходят только для секционных ворот: Настенные приводы с валом (прямого привода) требуют наличия вращающегося торсионного вала с барабанами для тросов и не могут использоваться с цельнопанельными воротами.
- Для козырьковых ворот требуются дугообразные адаптеры: Цельнопанельные козырьковые двери требуют специального дугообразного адаптера для преобразования линейного тягового усилия тележки в изогнутую дугу раскачивания.
- Более высокое стартовое усилие для цельнопанельных ворот: Цельнопанельные ворота испытывают пиковое сопротивление в начальный угол открытия, для чего требуются двигатели мощностью не менее 1/2 л.с. или 3/4 л.с. постоянного тока с функцией плавного пуска.
Секционные vs. Цельнопанельные ворота: как движение ворот влияет на выбор привода
Фундаментальное различие между секционными и цельнопанельными гаражными воротами заключается в их механической траектории при открытии и закрытии. Понимание этого движения определяет, как электрический механизм передает усилие на конструкцию ворот.
Секционные гаражные ворота: Конструируется из 3–5 горизонтальных изолированных стальных, алюминиевых или деревянных панелей, шарнирно соединенных между собой. Дверь движется по вертикальным и горизонтальным стальным направляющим посредством стальных или нейлоновых роликов. Поскольку дверь изгибается на радиусе направляющей, её траектория движения остается строго параллельной стене и потолку. Тяговая точка движется линейно вдоль центральной телескопической направляющей, создавая равномерную, предсказуемую нагрузку на протяжении всего цикла.
Цельные (подъемно-поворотные) гаражные двери: Изготавливаются как единая жесткая плита. Цельные двери обычно используют одну из двух систем фурнитуры:
- Направляющая (откидная) фурнитура: Тяжелые поворотные рычаги и боковые пружины направляют всю панель внутрь гаража по горизонтальным надпороговым направляющим.
- Фурнитура типа козырька: Вертикальные боковые направляющие без надпороговых направляющих позволяют двери распахиваться наружу, оставляя примерно одну треть панели выступающей снаружи в виде козырька.
Поскольку цельные панели поворачиваются как единый жесткий блок, верхний край двери движется по эллиптической дуге. Стандартная линейная каретка не может напрямую тянуть дверь типа козырька без заклинивания, если не оснащена специальными соединительными адаптерами.
Совместимость по типу привода: ременные, цепные, винтовые и приводы прямого действия
Различные механизмы моторного привода передают мощность по-разному. Выбор оптимального привода зависит от веса двери, допустимого уровня шума и механической балансировки.
| Приводной механизм | Пригодность для секционных дверей | Пригодность для цельных дверей | Профиль шума и производительности |
|---|---|---|---|
| Ременный привод (армированный сталью) | Универсальная (отличная) | Рекомендуется для раздвижных ворот | Сверхтихий (<55 дБА), плавный плавный пуск/остановка |
| Цепной привод (полнороликовый) | Универсальный (тяжелый режим) | Лучший выбор для тяжелых цельнодеревянных откидных ворот | Высокая прочность на разрыв, умеренный шум (~68 дБА) |
| Шестеренный привод (Прямая резьба) | Универсальный (быстрый ход) | Подходит для двигателей с плавным пуском | Меньше подвижных частей, чувствительность к замерзанию смазки |
| Настенный Jackshaft | Универсален для торсионных пружин | Строго несовместим (опасно) | Освобождает пространство под потолком, сверхтихий постоянный ток |

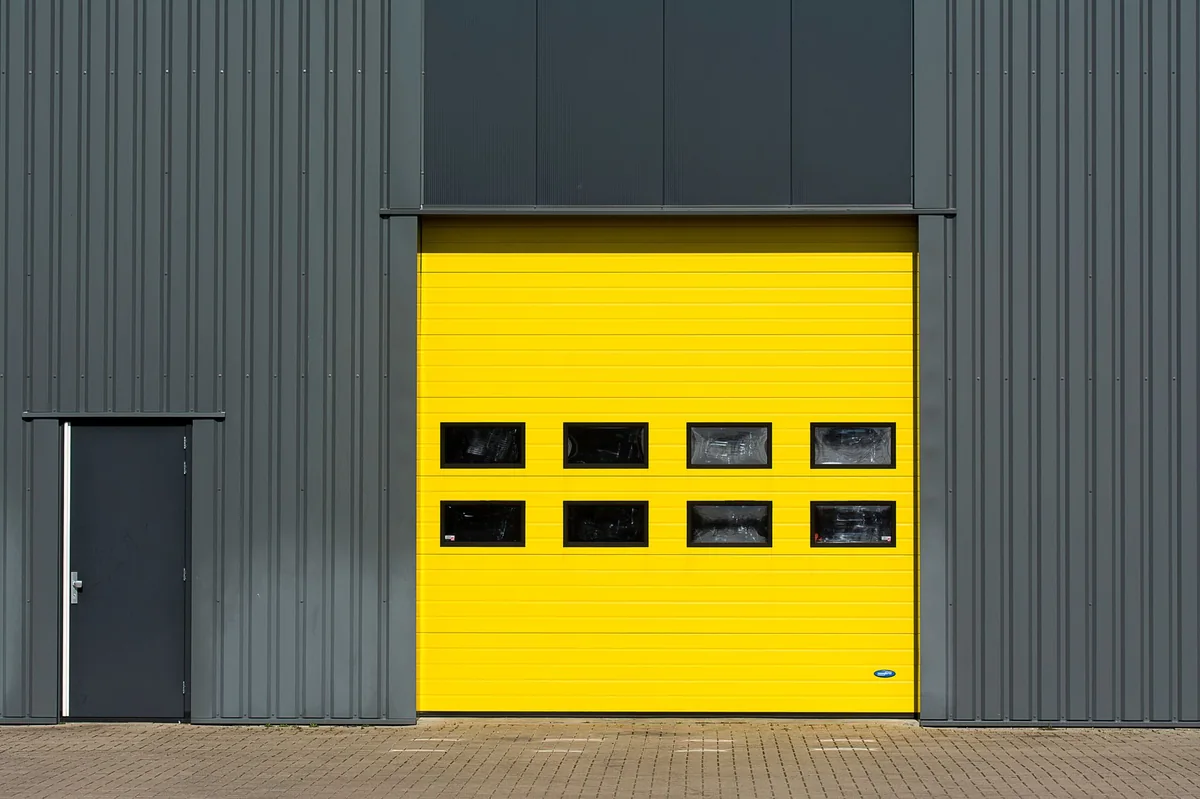

Почему настенные торсионные приводы работают только с секционными воротами
Настенные торсионные приводы (например, LiftMaster 8500W или коммерческие боковые приводы Raxdoors) быстро приобрели популярность, поскольку крепятся непосредственно к стене у проема ворот, исключают потолочные направляющие и сохраняют пространство над потолком. Однако подрядчикам и домовладельцам важно понимать, что торсионные приводы рассчитаны исключительно на секционные ворота со стандартными сборками торсионных пружин.
Привод с карданным валом работает путем вращения стального торсионного вала, установленного над притолокой двери. Когда двигатель вращает вал, рифленые алюминиевые барабаны наматывают или сматывают стальные авиационные тросы, прикрепленные к нижним углам полотен двери. Этот механизм требует трех обязательных физических условий:
- Вращающийся торсионный вал с пружинами: Дверь должна уравновешивать свой вес с помощью торсионных пружин, установленных на вращающемся сплошном или полом валу с центральной опорой.
- Постоянное натяжение тросов: Полотна двери должны плавно перемещаться вниз по вертикальным направляющим под действием силы тяжести, чтобы поддерживать постоянное натяжение тросов на барабанах.
- Без бокового пружинного удара: Силы противовеса должны передаваться исключительно за счет линейного вертикального натяжения троса.
Цельные двери опираются на тяжелые боковые-extension пружины или поворотные откидные петли, закрепленные на дверных косяках. В них нет верхнего торсионного вала или тросовых барабанов. Попытка переоборудовать цельную дверь под motors с валом невозможна без полной замены двери на секционную направляющую систему.
Крепление тележки и фурнитура: стандартные J-образные рычаги против адаптеров криволинейных рычагов
Подвесные приводы с потолочным креплением соединяют подвижную каретку с панелью гаражных ворот с помощью стального соединительного рычага. Геометрия этого соединения существенно различается в зависимости от типа дверей.
1. Подключение секционной двери (стандартный J-рычаг)
Секционные двери соединяются с кареткой привода с помощью двухсоставного регулируемого стального тягового рычага, обычно называемого J-рычагом. Изогнутая часть крепится к кронштейну двери, а прямая часть — к каретке тележки. Ключевые правила монтажа включают:
- Реечное усиление верхней секции: Верхняя панель должна быть усилена полноразмерной стальной распоркой или усиленным кронштейном для оператора (ORB), чтобы предотвратить разрыв или прогиб верхней секции двигателем во время циклов открытия.
- Угол наклона рычага: Когда дверь полностью закрыта, тяговой рычаг должен быть немного наклонен в сторону приводной головки под углом примерно от 60 до 75 градусов относительно горизонтали.
2. Подключение цельной двери (адаптер криволинейного рычага)
Если ваша цельная дверь относится к навесному типу (открывается наружу и не имеет горизонтальных потолочных направляющих), стандартный прямой J-рычаг будет упираться в верхний простенок, когда панель дугой движется наружу. Для безопасной автоматизации навесной двери необходимо установить Адаптер криволинейного рычага:
- Криволинейный рычаг состоит из арочного стального кронштейна, который монтируется к верхнему краю панели двери и соединяется с направляющей привода.
- При движении тележки назад скользящая трапеция движется по дуге двери, воспринимая наружный распах без прижатия двери к притолоке.
- Откатные цельные двери (с горизонтальными потолочными направляющими) часто могут использовать стандартную удлинённую прямую руку, при условии, что точки поворота отрегулированы для предотвращения зажимания.
Мощность двигателя и подбор: поднимаемый вес и начальное усилие отрыва.
Распространенное заблуждение: привод для гаражных ворот поднимает полный статический вес двери. В правильно установленной системе противовесные пружины компенсируют 90% до 95% веса двери. Двигатель обеспечивает направление движения, преодолевает сопротивление качению и управляет разгоном при пуске.
| Тип и конструкция двери | Приблизительная масса двери | Рекомендуемая мощность двигателя | Рекомендация по архитектуре двигателя |
|---|---|---|---|
| Одноместные стальные секционные (без утепления) | 80 – 130 фунтов (36 – 59 кг) | 1/2 л.с. или 600 N DC | Стандартный ременный или цепной привод |
| Двухместные утеплённые секционные (2-слойные/3-слойные) | 160 – 250 фунтов (72 – 113 кг) | 3/4 л.с. или 800 N DC | Ременный привод со стальным армированием |
| Тяжёлые деревянные секционные или полностью застеклённые | 300 – 450+ фунтов (136 – 204+ кг) | От 1 до 1-1/4 л.с. (1000–1200 N) | Усиленный цепной или карданный привод |
| Одноместная цельнометаллическая (подъемная) | 100 – 160 фунтов (45 – 72 кг) | 1/2 л.с. до 3/4 л.с. (800N DC) | Ременный привод DC с функцией плавного пуска |
| Тяжелая цельная деревянная дверь | 250 – 400+ фунтов (113 – 181+ кг) | 3/4 л.с. до 1-1/4 л.с. (1000N–1200N) | Усиленная непрерывная роликовая цепь |
Разница в усилии отрыва: Секционные двери плавно движутся по изогнутым направляющим, а сопротивление распределяется по нескольким шарнирным панелям. В отличие от них, подъемные двери испытывают пиковое сопротивление в течение первых 10 дюймов подъема, пока боковые пружины не достигнут оптимального рычажного усилия. Чтобы избежать рывков полотна или срабатывания датчиков электронной перегрузки безопасности, всегда выбирайте современный двигатель DC с плавным разгоном, а не резкий асинхронный двигатель AC.
Требования к высоте и пространству: высота потолка и место для распахивания въезда
Физическое свободное пространство внутри гаража и снаружи на въезде является решающим фактором при планировании установки автоматической двери.
Перед покупкой привода проверьте эти четыре пространственных размера:
- Место над проемом (от верхней балки до потолка): Стандартные секционные двери требуют 12–15 дюймов пространства над проемом для стандартного радиуса направляющих плюс дополнительные 2 дюйма для направляющей привода. Комплекты для низких потолков с двойными направляющими могут сократить это до 4,5–7 дюймов. Подъемные двери требуют минимум 2–5 дюймов над верхней точкой траектории движения.
- Место в глубине (Глубина в гараж): Секционные двери требуют высоты двери плюс примерно 4 фута для направляющей тележки и монтажа привода (около 10–11 футов для стандартной 7-футовой двери).
- Пространство для распахивания снаружи (дуга распахивания): Секционные двери движутся прямо вверх без распахивания наружу, что позволяет парковать транспортные средства непосредственно у внешней поверхности двери. Одностворчатые двери типа «кэнопи» распахиваются наружу на 3–4 фута при открывании, требуя, чтобы транспортные средства на подъездной дорожке парковались не менее чем в 5 футах от двери, чтобы избежать столкновения.
- Потолочные препятствия: Проверьте наличие воздуховодов, потолочных балок, трубопроводов или надпольных систем хранения по центральной линии дверного проема.

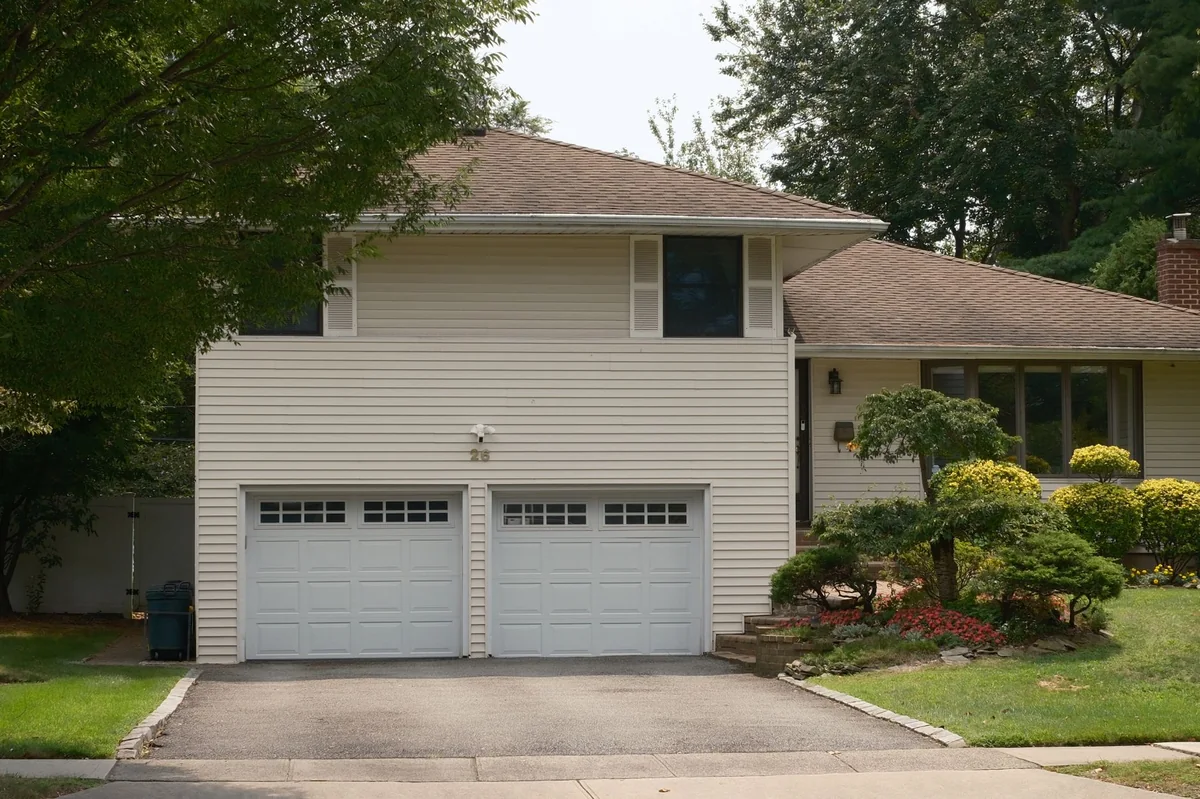

Рetrofit vs. Полная замена: Переход от цельной панели к секционной
Собственникам недвижимости со старой воротной панелью часто приходится выбирать: добавить автомат и сохранить существующее полотно или полностью заменить систему на современную изолированную секционную дверь?
| Фактор оценки | Рetrofit открывателя на существующей цельной двери | Полная конверсия в изолированную секционную дверь |
|---|---|---|
| Первоначальная стоимость проекта | $350 – $700 (Открыватель + Кронштейн тяговой штанги) | $1,400 – $3,200 (Новая дверь, направляющие, пружины и открыватель) |
| Тепловая изоляция (R-Value) | Плохая (R-0 до R-4), крупные зазоры по периметру | Отличная (R-12 до R-18.4, Пенополиуретановый наполнитель) |
| Используемое пространство на подъездной дорожке | Ограничено (Требуется отступ автомобиля на 4–5 футов) | Полное использование (Можно припарковаться вплотную к двери) |
| Безопасность и соответствие нормам | Высокий риск прищемления боковыми пружинами дверной коробки | Полностью скрытые петли, фотоэлементы UL 325, узлы, устойчивые к защемлению |
| Окупаемость при перепродаже жилья | Минимальная (возврат стоимости около 30%) | Лидирующая в отрасли (ROI около 93–102% согласно отчету Remodeling Cost vs. Value) |
Когда стоит сохранить цельноподъемную дверь: Если в вашем доме установлена архитектурная цельнодеревянная панель в стиле mid-century modern в идеальном структурном состоянии, дооснащение высокомоментным приводом с ременным приводом и адаптером изогнутой тяги — экономичный способ автоматизации с сохранением оригинального внешнего облика.
Когда стоит заменить на секционную: Если существующая дверь поражена гнилью, ее фурнитура заржавела, есть сквозняки или отсутствует уплотнитель, переход на секционную дверь с приводом прямого привода или ременным приводом обеспечит превосходную теплоизоляцию, тихую работу и повышенную безопасность объекта.
Часто задаваемые вопросы о совместимости приводов гаражных ворот
Можно ли установить обычный гаражный открыватель на одностворчатую подъемно-поворотную дверь?
Да, стандартные потолковые приводы с тележкой (ременный, цепной или винтовой) могут автоматизировать цельноподъемные двери. Однако цельноподъемные двери навесного типа требуют комплекта адаптера изогнутой тяги для преобразования прямого тягового усилия в радиальное движение двери без заклинивания о притолоку потолка.
Почему настенный привод с валом-штоком не подходит для цельноподъемной двери?
Приводы с валом-шестернёй монтируются сбоку от проёма двери и вращают подвижный верхний вал торсионной пружины для наматывания подъёмных тросов. Распашные двери используют боковые пружины растяжения или поворотные петли без верхнего торсионного вала, что делает механически невозможным установку приводов с валом-шестернёй.
Какая мощность в лошадиных силах требуется для привода массивной гаражной двери из одного куска дерева?
Тяжелые цельнодеревянные двери весом более 250 фунтов требуют как минимум двигателя постоянного тока мощностью от 3/4 до 1-1/4 л.с. (или с номинальным усилием от 800 до 1200 Н). Рекомендуются двигатели постоянного тока с функцией плавного пуска для гашения начального пускового момента без рывков крепежного оборудования.
Требуют ли секционные гаражные ворота специального кронштейна для монтажа приводов?
Да, для всех секционных ворот требуется монтажная кронштейн усиления оператора (ORB) или стальная горизонтальная распорка на всю ширину, прикрепленная к верхней панели. Подключение привода непосредственно к тонкому верхнему листу металла без усиления со временем приведет к прогибу или образованию складки на панели.
Сколько места для въезда требуется для гаражных ворот типа одностворчатая дверь?
Цельные навесные ворота распахиваются наружу на 3–4 фута при открывании, что требует, чтобы транспортные средства на подъездной дорожке парковались как минимум в 5 футах от проема. Секционные ворота движутся строго вверх по вертикальным направляющим без выступов наружу, что позволяет припарковать автомобиль вплотную к проему.
