Eine Torsionsfeder ist die einzige Komponente an einem Industrietor, die mit ihrem eigenen Zähler geliefert wird. Die auf dem Draht aufgedruckte Zykluszahl zählt bei jeder Torbewegung herunter, doch die meisten Betriebe lesen sie erst, wenn das Tor über einer geschäftigen Laderampe halb geschlossen zusammenbricht. Der Motor erhält die Schuld, und die verschlissene Feder, die das verursachte, bleibt unkontrolliert auf der Welle.
Industrietor-Federn sind einfache Bauteile mit messbarer Lebensdauer, und die Zahlen sind öffentlich. Diese Seite stellt die beiden an Ausgewichtungstoren verwendeten Federarten vor, erklärt, wie man ihre Leistungswerte abliest, und zeigt, wo jede Art eingesetzt wird. Am Ende liefern die Spezifikationsangaben die Zeilen, die eine Federanfrage in eine passgenaue Bestellung verwandeln.
Federarten an Industrietoren
Zwei Federfamilien tragen das Gewicht an ausgewogenen Toren. Torsionsfedern werden auf einer Welle über der Öffnung montiert und speichern Energie durch Verdrehung. Zugfedern dehnen sich entlang der horizontalen Schienen auf beiden Seiten aus. Die meisten Sektionen- und Overhead-Tore in Fabriken und Lagern laufen mit einer der beiden Arten.
Die Wahl ist kein Zufallsentscheid. Torsionssysteme heben schwere Tore smoother, halten ihr Gleichgewicht länger und versagen auf kontrolliertere Weise. Erweiterungssysteme kosten weniger und eignen sich für leichtere Flügeltore oder Öffnungen mit wenig Kopfplatz. Die folgenden Abschnitte vergleichen beide hinsichtlich Mechanik, Zykluslebensdauer und Einsatz.
Wie Torsionsfedern das Tor ausbalancieren
Eine Torsionsfeder wird beim Schließen des Tors stark aufgewickelt und gibt dieses Drehmoment beim Öffnen wieder ab. Da die Feder über Trommeln und Seile auf eine Welle wirkt, verteilt sich die Hubkraft gleichmäßig über das Torblatt. Diese gleichmäßige Belastung ist der Grund, warum Torsionstore leise laufen, länger im Gleichgewicht bleiben und den Antrieb weniger belasten. Bei sehr schweren Blättern oberhalb von etwa 450 kg montieren Hersteller zwei oder drei Federn auf derselben Welle, damit keine einzelne Spirale die volle Last trägt.
containment ist ebenfalls wichtig. Wenn eine Torsionsfeder bricht, bleiben die gebrochenen Spiralen meist auf der Welle, was die Energie größtenteils im System hält. Diese integrierte containment ist ein Grund, warum Torsionsbeschläge bei gewerblichen und industriellen Öffnungen der Standard sind.
Wie sich Zugfedern im Einsatz unterscheiden
Zugfedern arbeiten durch Strecken. Jeder Zyklus führt sie über ihre gesamte Wegstrecke, was die Ermüdung im Draht konzentriert und die Lebensdauer verkürzt; eine vergleichbare Torsionsfeder hält oft etwa doppelt so lange. Der Vorteil ist ein geringerer Preis und eine einfachere Montage, weshalb Zugfedern weiterhin an leichteren Toren und Nachrüstungen dort zum Einsatz kommen, wo der Kopfplatz über der Öffnung knapp ist.
Der Einsatzfall bringt eine Sicherheitsbedingung mit sich. Eine Zugfeder, die reißt, gibt ihre gespeicherte Spannung sofort frei, und die lose Spirale kann über den Arbeitsbereich schlagen. Jede industrielle Zugfeder-Installation sollte daher jede Feder über ein containment-Seil führen, damit ein Bruch aufgefangen statt geschleudert wird. Wenn ein Lieferant Zugfeder-Beschlag ohne solche Seile zitiert, ist das Fehlen dieser Angabe ein Warnsignal.
Zykluslebensdauer-Bewertungen und Federeistung
Die Zyklusbewertung ist die Leistungskennzahl für Industrietor-Federn, und sie bestimmt den Rest. Gewerbliche Torsionsfedern sind typischerweise mit 10.000 bis 50.000 Zyklen spezifiziert, wobei der Wert durch Drahtmaterial und -durchmesser festgelegt wird. Haushalts- und Leichtausführungen liegen üblicherweise bei 10.000 bis 20.000. Die Herstelleranweisungen für Ausgewichtungsfedern empfehlen oft den Austausch nach etwa 5.000 Zyklen. Federn im Feld erreichen häufig rund 10.000 Zyklen, und jeder Austauschvor-Ort-Einsatz kostet bei einem europäischen Industrietor etwa 1.000 EUR.
Vor diesem Marktband gibt die herstellereigene Spezifikation eine klarere Untergrenze vor. RaxDoor-Sektions tore werden mit Torsionsfedern ausgelegt, die für mindestens 30.000 Zyklen spezifiziert sind, was eine Mehrschichtanlage Jahre länger vor dem ersten Federwechsel bewahrt. Drei Variablen lassen den Zähler einer Feder schneller laufen: unterdimensionierter Draht, ein aus dem Gleichgewicht geratenes Blatt und eine korrosive Umgebung. Die Spezifikation gegen alle drei Faktoren bringt mehr Lebensdauer als jede Beschichtung allein.
Federn an Torlänge und Einsatz anpassen

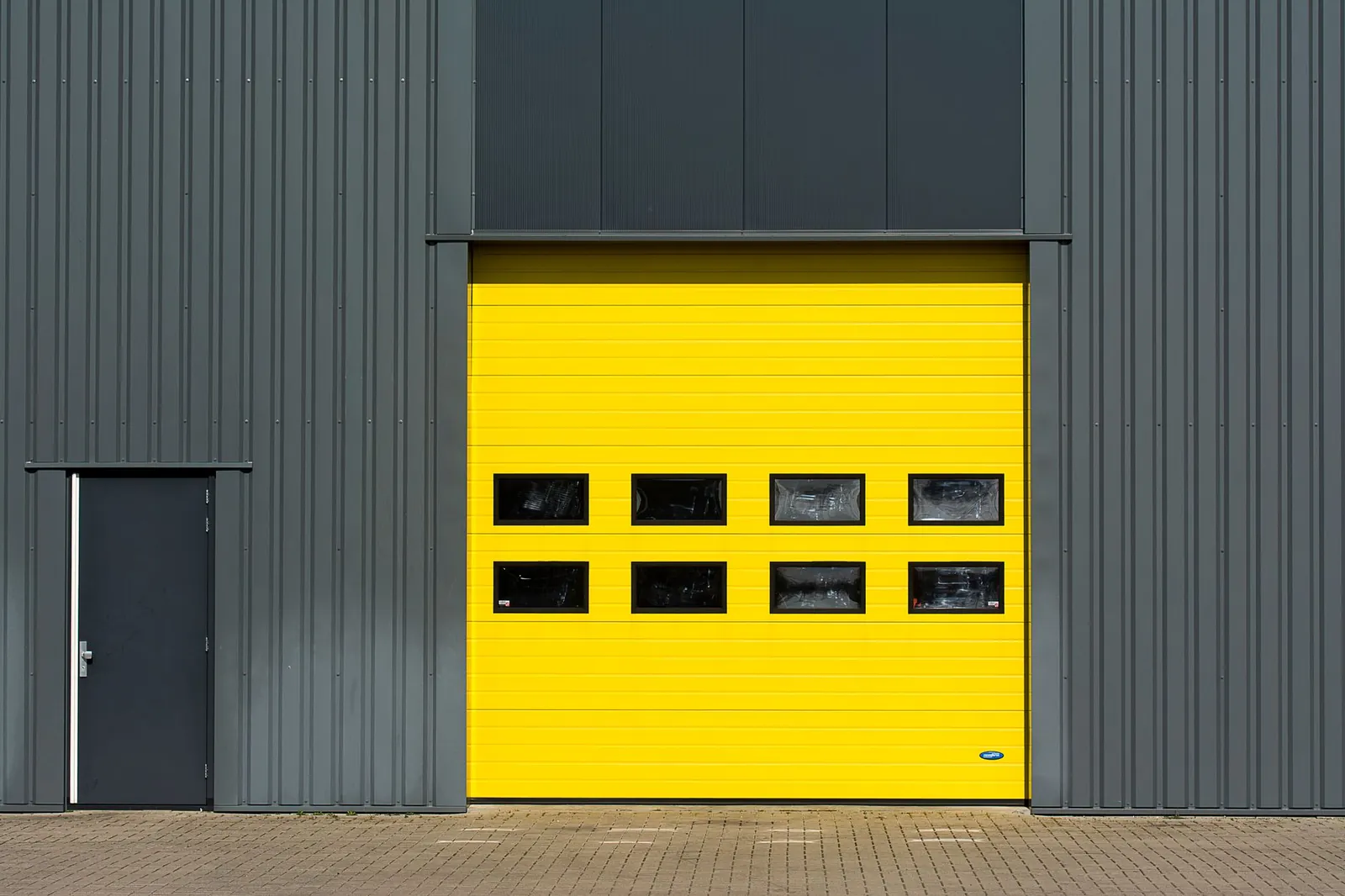

Die Anwendung folgt dem Tor, nicht dem Katalog. Schwere, isolierte Sektionsblätter gehören auf Torsionsbeschlag. Das deckt die 40 bis 50 mm Polyurethan-Paneele ab, die an Laderampen üblich sind, wo stark frequentierte Standorte die höchste verfügbare Zyklusklasse bestellen sollten. Leichtere Tore, temporäre Konstruktionen und Öffnungen mit wenig Kopfplatz sind das legitime Einsatzgebiet von Zugfedern, sofern containment-Seile montiert sind. Ein Tor, das schneller getaktet wird, als seine Federklasse erlaubt, verbraucht seine Bewertung einfach schneller.
Das Gleichgewicht schützt außerdem den Rest des Systems. Ein Tor, das aus dem Gleichgewicht geraten ist, zieht den Antrieb bei jedem Zyklus durch die Differenz. Diese Last ist eine der schnellsten Arten, die Arbeitslebensdauer. eines Antriebsmotors zu verkürzen. Spezifizieren Sie die Federn und den Antrieb gemeinsam, und stellen Sie das Tor nach jedem Panelwechsel neu aus. Beide Komponenten erreichen dann ihre bewertete Lebensdauer, statt um die Last zu streiten.
Sicherheitsnormen und sicherer Umgang
Europäische Vorschriften einrahmen Federn innerhalb des umfassenderen Torpakets. Die Produktkonformität fällt unter EN 13241, der sichere Betrieb von angetriebenen Türen unter EN 12453, und die mechanischen Eigenschaften unter EN 12604. Die britische Sicherheitsbehörde betrachtet regelmäßige Inspektion und Wartung durch beauftragte Personen als Teil der Einhaltung der gesetzlichen Vorgaben für angetriebene Türen. Federarbeiten fallen eindeutig in diesen Rahmen, da eine aufgewickelte Feder genügend Energie speichert, um bei unkontrollierter Freisetzung ohne Wickelstäbe und kontrolliertes Verfahren schwere Verletzungen zu verursachen.
Der praktische Umgang folgt drei Leitlinien. Wickeln und Rückwickeln befugten Technikern mit geeignetem Werkzeug überlassen. Mitarbeitern niemals erlauben, ein schweres, unausgewogenes Tor von Hand zu heben. Federinspektionen fest in den Wartungsplan aufnehmen, statt auf den Knall zu warten.
Warnzeichen, die einen Anruf wert sind: ein lautes Geräusch von der Welle, ungleichmäßiger Lauf, sichtbare Spirallücken, durchhängende Seile oder ein Antrieb, der stärker arbeitet als üblich. Dieselben Sicherheitsprüfungen gehören in jeden Installations-Checkliste Wartungsplan für Sektionaltore, wo das Federdrehmoment vor dem ersten automatischen Zyklus eingestellt wird.
Federn für OEM- und Ersatzarbeiten spezifizieren
Eine Federbestellung gelingt oder scheitert an fünf Spezifikationsangaben. Messen Sie den Drahtdurchmesser, den InnenDurchmesser und die Federlänge. Notieren Sie zudem die Wickelrichtung und die erforderliche Zyklusbewertung, und der Lieferant kann eine passgenaue Feder statt einer Schätzung anbieten. Fehlt eine Angabe, wird der Ersatz ein anderes Tor ausbalancieren als Ihres. Flottenkäufer sollten die Zyklusklasse schriftlich fixieren, damit Federn mit 10.000 und 30.000 Zyklen niemals am selben Standort vermischt werden.
Hersteller, die Federn als Komponenten liefern, arbeiten exakt nach diesen Angaben. Als Herstellers von Torkomponenten fertigt RaxDoor Torsions- und Zugfedern neben Paneele, Schienen, Rollen und Scharnieren. Bestellungen beginnen ab einem einzelnen Tor ohne Mindestbestellmenge. CAD-Daten werden fünf Jahre geführt, sodass Wiederholungsbestellungen neue Werkzeuggebühren überspringen. Die OEM-Torkomponenten Palette umfasst den vollständigen Beschlagssatz, und Federanfragen können direkt aus den fünf Spezifikationsangaben oben offeriert werden.
Lieferzeiten liegen bei 20 bis 35 Tagen für eine Erstbestellung und 15 bis 20 Tagen bei Wiederholungen, mit zwei Jahren Garantie auf das Torgehäuse.
Behandeln Sie dieselben Angaben als Prüfung für Industrietor-Federn an einem alternden Tor. Jeder Antriebsersatz an einem gealterten Blatt sollte mit einer Feder- und Ausgleichsprüfung beginnen, da neue Antriebe die alte Unwucht übernehmen.
Häufig gestellte Fragen
Wie lange halten Industrietor-Federn?
Gewerbliche Torsionsfedern werden typischerweise mit einer Lebensdauer von 10.000 bis 50.000 Zyklen bewertet, abhängig vom Drahtmaterial und -durchmesser. Tests von RaxDoor-Sektionaltoren spezifizieren Torsionsfedern für mindestens 30.000 Zyklen.
Was ist besser, Torsionsfedern oder Zugfedern?
Torsionsfedern halten länger, laufen gleichmäßiger und verbleiben bei einem Bruch auf der Welle, daher eignen sie sich für schwere Industrietore mit hohen Zyklenzahlen. Zugfedern sind kostengünstiger und geeignet für Tore mit geringem Kopffreiheitsmaß sowie leichtere Tore, doch sie ermüden schneller und müssen innerhalb von Sicherheitsseilen laufen.
Wie oft sollten Industrietürfedern ersetzt werden?
Die Herstellervorgabe sieht einen Federwechsel üblicherweise alle 5.000 Zyklen vor, während Federn in der Praxis oft etwa 10.000 Zyklen erreichen. Ein proaktiver Wechsel während der geplanten Wartung verhindert, dass eine gebrochene Feder den Dockstillstand verursacht.
Welche Informationen benötige ich, um eine Ersatzfeder zu bestellen?
Messen Sie Drahtdurchmesser, Innendurchmesser und Federlänge und notieren Sie die Windungsrichtung, die Endenausführung und die erforderliche Zyklusleistung. Mit diesen Werten kann ein Lieferant eine passende Feder anbieten statt auf Vermutungen zu setzen.
Können die Mitarbeiter einer Einrichtung die Türfedern selbst auswechseln?
Nein. Eine Torsionsfeder speichert ausreichend Energie, um schwere Verletzungen zu verursachen, und Normen für angetriebene Türen sehen vor, dass Arbeiten von eingewiesenen Personen mit geeignetem Werkzeug ausgeführt werden. Lassen Sie den Federwechsel nur von Fachpersonal durchführen.
Eine ehrlich spezifizierte Feder gibt von sich selbst Auskunft. Schreiben Sie die Zyklenklasse und das Inbetriebnahmedatum auf das Schild am Tor. Jeder zukünftige Wartungsbesuch kann dann die Restlebensdauer am Tor ablesen, statt sie zu erraten. Die teuerste Tür an irgendeinem Standort ist die, bei der niemand jemals den Kilometerstand abgelesen hat. Siehe auch: Torsionsfedern, die ausführliche Auseinandersetzung mit IPPT, Drahtstärke und Wicklungsrichtung.
