قبل اختراع جهاز فتح باب المرآب الآلي، كانت ركن السيارة مهمة شاقة تتطلب مجهوداً بدنياً. في أوائل القرن العشرين، تميزت الإسطبلات ومرائب المنازل المبكرة بأبواب خشبية مزدوجة ثقيلة تتدفع للخارج على مفاصل حديدية. كان على السائقين إيقاف مركباتهم في المدخل، والنزول تحت المطر أو الثلج، وفتح الأبواب الثقيلة، وتثبيتها ضد عواصف الرياح، والقيادة للداخل، ثم العودة سيراً لإغلاق الأبواب.
يمثل تطوير جهاز فتح باب المرآب الكهربائي على مدى القرن الماضي رحلة رائعة في الهندسة الميكانيكية الأمريكية، وتكيف الراديو العسكري، والتشفير الرقمي، واللوائح الفيدرالية للسلامة. اليوم، تعد فتحات الأسقف محاور وصول ذكية لإنترنت الأشياء تتميز بمحركات تيار مستمر بفرشاة، وتشفير بتدوير الكود، والقياس عن بُعد عبر الهاتف الذكي. تستكشف هذه المقالة التاريخ الزمني والاختراقات الهندسية الكبرى لفتحات أبواب المرآب التلقائية.
معالم هندسية تاريخية:
- 1921 و 1926 (سي. جي. جونسون): اختراع باب السقف المقسم الذي يعمل لأعلى (1921) يليه أول جهاز فتح كهربائي للسقف في العالم (1926).
- 1950s (التحكم بالراديو ما بعد الحرب): تقديم أجهزة إرسال لاسلكية عن بُعد تكيّفت تقنية الراديو الفائق التردد العسكري.
- 1970s–1980s (عصر مفتاح DIP): ترميز ثنائي ثلاثي الحالات بـ 8 إلى 12 دبوس عرضة للاختطاف والتداخل من الجيران.
- 1993 (قانون السلامة UL 325): التزام فيدرالي أمريكي يتطلب حماية خارجية من المحاصرة (عين ضوئية بالأشعة تحت الحمراء) على جميع فتحات المرآب السكنية.
- 2010s–Present (إنترنت الأشياء الذكي والمحركات DC): أنظمة متصلة بـ Wi-Fi مع محركات تيار مستمر بفرشاة بجهد 24 فولت، ومراقبة كاميرا مدمجة، وامتثال لنسخ احتياطية للبطارية وفق SB 969 في كاليفورنيا.
نشأة العشرينيات: سي. جي. جونسون وأول جهاز فتح كهربائي للسقف
تعود صناعة أبواب المراجيب الحديثة إلى مهندس مبتكر يُدعى C.G. Johnson. في عام 1921، حل جونسون مشكلة تعرض أبواب العربات التي تنفتح للخارج للحظر بسبب تراكم الثلوج عبر اختراع باب المرآب القسمي المرفوع للأعلى—وهو باب مصنوع من ألواح أفقية مفصلية تنطوي على طول مسارات علوية منحنية.
في عام 1926، إدراكًا منه أن الأبواب العلوية الخشبية الكبيرة لا تزال ثقيلة على السائقين المسنين، طوّر جونسون أول فتاح كهربائي لباب المرآب العلوي. رسّم تصميمه الأصلي التخطيط الميكانيكي الذي لا يزال مستخدمًا حتى اليوم: محرك كهربائي مثبت على سقف المرآب يقود عربة متحركة على طول مسار علوي، مرتبطة باللواحق العليا للباب بذراع سحب فولاذي.
كانت فتحات أوائل العشرينيات والثلاثينيات تُشغّل عبر مفاتيح خارجية سلكية أو أزرار ضغط مثبتة على أعمدة الممر. كان على السائق أن يقف بجانب عمود عند مدخل الممر ويمد يده من نافذة السيارة لتدوير مفتاح فيزيائي من النحاس أو الضغط على زر لفتح الباب.
طفرة الضواحي في الخمسينيات: أجهزة التحكم اللاسلكية المبكرة وأعمدة المفاتيح في الممرات
عقب الحرب العالمية الثانية، حول التوسع السريع للضواحي الأمريكية والأوروبية مرآب السيارات المزدوج الملحق بالمنزل إلى ميزة معيارية في المنازل أحادية العائلة. ازداد طلب أصحاب المنازل بشكل متزايد على راحة فتح باب المرآب دون مغادرة مقعد السائق.
في أوائل الخمسينيات، بدأ الشركات في تكييف تقنية الاتصال اللاسلكي الحربية للتحكم في أبواب المراجيب. كانت أجهزة التحكم عن بُعد اللاسلكية المبكرة عبارة عن أجهزة إرسال راديو بتردد واحد بسيطة تعمل على نطاقات تردد AM منخفضة. الضغط على جهاز التحكم يرسل نغمة راديو مستمرة تُنشط مفتحًا كهربائيًا في وحدة الاستقبال.
ومع ذلك، كان لهذه الأنظمة المبكرة عيب رئيسي: لم تكن تحتوي على رموز أمان فريدة. إذا قام جاران في نفس الشارع بتثبيت فتحات تعمل بالرادو من نفس الشركة، فإن الضغط على جهاز تحكم واحد سيفتح المرآبين في آن واحد. كانت أجهزة الراديو في الطائرات القريبة أو البث الطارئ تُسبب أيضًا أحيانًا فتح أبواب المراجيب بشكل غير متوقع.
أزمة الأمان في السبعينيات: مفاتيح DIP ومعارك التردد

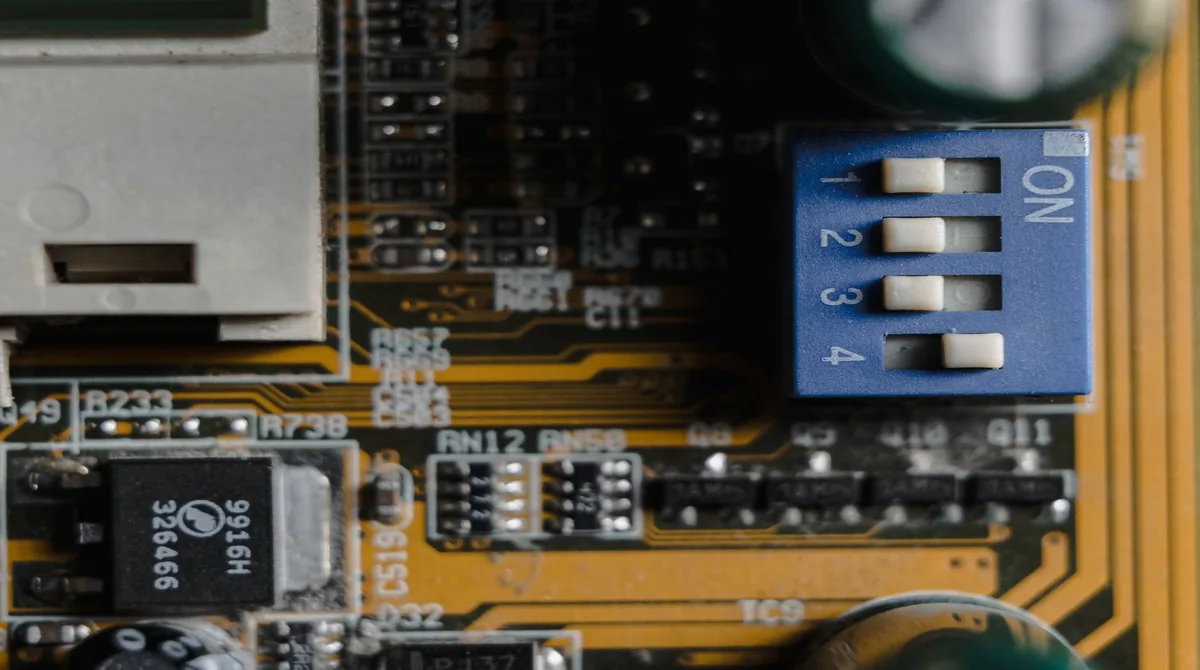

لحل التداخل العرضي بين المراجيب المجاورة، أدخلت الشركات في السبعينيات ترميز مفتاح DIP (حزمة ثنائية الخط). في كل من جهاز الإرسال عن بُعد وجهاز الاستقبال السقفي، قام الفنيون بتكوين مجموعات متطابقة من 8 أو 9 أو 12 مفاتيح انزلاقية ثنائية مصغرة.
أتاح تكوين ثنائي بـ 12 مفتاحًا 4,096 تركيبة رمز ممكنة ($2^{12}$). وبينما كان هذا يمنع جارك من فتح بابك عن طريق الخطأ، إلا أنه خلق ثغرة أمنية خطيرة في أواخر الثمانينيات: التقاط الرموز الثابتة. يمكن للمتسللين المزودين بماسحات ضوئية لاسلكية إلكترونية أو أجهزة التقاط الرموز تسجيل إرسال التردد الثابت عندما يفتح صاحب المنزل بابه، ثم إعادة تشغيل الإشارة المسجلة بعد ساعات لسرقة المنزل.
ثورة التشفير في التسعينيات: تقنية الرمز المتداول
في منتصف التسعينيات، قضى كبار مصنعي فتحات أبواب المراجب (بما في ذلك تشامبرلين مع Security+ وجيني مع Intellicode) على ثغرة أمان الرمز الثابت عن طريق اختراع تقنية الرمز المتداول (الرمز القافز).
| جيل التكنولوجيا | تردد التشغيل | تعقيد الرمز / التشفير | تصنيف ثغرة الأمان |
|---|---|---|---|
| الجيل الأول: تردد واحد (1950s–1960s) | 27 – 40 ميجاهرتز أم | بدون كود (نغمة موجة حاملة نقية) | شديد (أي جهاز إرسال يُشغّل جميع الأبواب) |
| الجيل الثاني: مفتاح DIP (1970–1980) | 300 – 390 ميجاهرتز | ثنائي من 8 إلى 12 دبوسًا (256 إلى 4,096 كود) | عالية (عرضة لأجهزة التقاط الكود والماسحات الضوئية) |
| الجيل الثالث: الكود المتدحرج (التسعينيات–2000s) | ثنائي الموجة 315 / 390 ميجاهرتز | خوارزمية قفز Keeloq من 40 إلى 128 بت (أكثر من 100 مليار تركيبة) | منخفضة جداً (أكواد ديناميكية لمرة واحدة) |
| الجيل الرابع: ثلاثي الموجة وإنترنت الأشياء الذكي (2010s–الآن) | 310 / 315 / 390 ميجاهرتز + 2.4GHz Wi-Fi | تشفير TLS عسكري من الدرجة 256 بت AES عبر خوادم السحابة | آمن للغاية (مشفّر من الطرف إلى الطرف) |
تعمل أنظمة الكود المتدحرج باستخدام خوارزميات التجزئة المشفرة المخصصة والمتزامنة بين جهاز التحكم عن بُعد والمستقبِل العلوي. في كل مرة يتم فيها ضغط زر جهاز التحكم:
- يقوم جهاز الإرسال بتوليد كود دخول رقمي جديد وفريد من 40 بت أو 128 بت يتم اختياره من أكثر من 100 مليار تبديل رياضي ممكن.
- يقبل المستقبِل الإرسال، ويتحقق من العداد المشفر المتداخل الداخلي، ويقوم بتنفيذ أمر فتح الباب، ويقوم فوراً بإبطال ذلك الكود المحدد للأبد.
- حتى إذا اعترض شخص غير مصرح له إرسال الراديو باستخدام ماسح رقمية، فإن الإشارة الملتقطة عديمة الفائدة تماماً لأن المستقبِل لن يقبل نفس الكود مرتين.
Mandate الفيدرالي للسلامة لعام 1993: معيار العين الضوئية UL 325
حدث أهم إنجاز قانوني وهندسي في تاريخ فتحات باب المرآب في 1 يناير 1993, ، عندما قامت لجنة سلامة المنتجات الاستهلاكية الأمريكية (CPSC) بسن قانون فيدرالي يلزم بالامتثال لـ معهد تحت الاختبارات المعيار 325 (UL 325).
قبل عام 1993، كانت فتحات أبواب المرآب تعتمد فقط على مقاومة القابض الميكانيكي الداخلي للعكس عند الاصطدام بعائق. إذا كانت حساسية القوة عالية جداً أو كانت النوابض الميكانيكية غير مضبوطة، فإن الأبواب الثقيلة قد تحاصر الأطفال أو الحيوانات الأليفة أو المركبات. بموجب إلزام عام 1993:
- يجب أن تتضمن جميع فتحات السكن مستشعرات عكس أمان غير تلامسية مراقبة (عيون فوتوغرافية بالأشعة تحت الحمراء) مثبتة لا يزيد ارتفاعها عن 6 بوصات فوق الأرض.
- إذا تم فصل شعاع الأشعة تحت الحمراء أو انقطاعه أو إزاحته، فيجب على لوحة المنطق في الفتحة رفض إغلاق الباب تلقائياً.
- يجب أن يعكس الاتصال الثانوي بالعكس (الاصطدام بجسم يبلغ ارتفاعه 1.5 بوصة على الأرض) الحركة في غضون ثانيتين.
تطوير نظام محرك الحركة: من المحركات الحثية بالتيار المتردد إلى أنظمة التيار المستمر بدون فرش
لأكثر من 70 عاماً، كانت الفتحات العلوية تعمل بمحركات حثية بالتيار المتردد أحادية الطور. وبينما كانت موثوقة، إلا أن المحركات بالتيار المتردد تنتج اهتزازاً كبيراً وتعمل بسرعة دورانية ثابتة واحدة.
ابتداءً من أواخر العقد الأول من القرن الحادي والعشرين، قدم الشركات المصنعة محركات تيار مستمر بدون فرش (BLDC) بجهد 24 فولت. غيرت محركات التيار المستمر تجربة المستخدم من خلال تقديم:
- تشغيل صامت جداً: تقليل مستويات الصوت التشغيلي من أكثر من 70 ديسيبل إلى أقل من 50 ديسيبل عند اقترانها بأحزمة نقل محركة من البولي يوريثان مقواة بالفولاذ.
- تشغيل/إيقاف ناعم إلكترونيًا: التسارع والتباطؤ التدريجي اللذان يزيلان الاهتزاز المؤثر على المسارات، والنوابض، ومفصلات الباب.
- عامل شكل محرك الطاقة المدمج: السماح بتركيب مشغلات عمود المرفق المباشرة على الحائط لتناسب المساحات الضيقة بجانب المسارات المقسمة للرفع العالي.
قانون كاليفورنيا SB 969 وعصر النسخ الاحتياطي بالبطارية
في أكتوبر 2017، دمرت حرائق الغابات الكارثية في شمال كاليفورنيا الشبكات الكهربائية البلدية، مما جعل العديد من السكان غير قادرين على فتح أبواب مرآبهم الثقيلة يدويًا وحاصر المركبات في الداخل أثناء عمليات الإخلاء في حالات الطوارئ. ردًا على ذلك، أقرت كاليفورنيا قانون مجلس الشيوخ 969 (SB 969), ، ليصبح ساري المفعول في 1 يوليو 2019.
جعل قانون SB 969 بيع أو تركيب أي فتاح تلقائي لباب مرآب سكني يفتقر إلى نظام نسخ احتياطي بالبطارية مدمج أمرًا غير قانوني في كاليفورنيا. توفر بطارية النسخ الاحتياطي طاقة 24 فولت تلقائيًا للمحرك ذات التيار المستمر أثناء انقطاع التيار الكهربائي، مما يوفر من 20 إلى 50 دورة فتح/إغلاق كاملة بشحنة واحدة.
العصر الحديث: الاتصال الذكي عبر Wi-Fi والتوصيل داخل المرآب
تطور فتاح باب المرآب اليوم من محرك ميكانيكي مستقل إلى محطة وصول سكنية ذكية.
تدمج الفتحات الذكية المعاصرة (مثل الأنظمة التي تعمل بتقنية Chamberlain myQ أو Aladdin Connect) مباشرة مع شبكات Wi-Fi المنزلية لتوفير:
- قياسات عن بعد للهاتف الذكي في الوقت الفعلي: تنبيهات الدفع التي تنبه أصحاب المنازل كلما تم فتح الباب أو إغلاقه أو تركه مفتوحًا لفترة أطول من الجدول الزمني المحدد مسبقًا.
- نظام مراقبة فيديو عالي الدقة مدمج: كاميرات أمان بزاوية واسعة بدقة 1080p مع رؤية ليلية وصوت ثنائي الاتجاه مدمجة مباشرة في هيكل محرك الرافعة.
- تسليم الطرود الآمن داخل المرآب: شراكات مع مقدمي الخدمات اللوجستية (مثل Amazon Key) تتيح لشركات الشحن وضع الطرود بأمان داخل المرآب، مما ينهي سرقة الطرود من الباب.
| حقبة / عقد | تقنية المحرك ونظام الحركة الأساسية | طريقة الوصول والتحكم | معلم رئيسي للسلامة والأمان |
|---|---|---|---|
| 1920 – 1940 | محرك تيار متردد ثقيل، وناقل حركة بالسلسلة مكشوف | عمود مفاتيح الممر / مفتاح جدار موصل بالأسلاك | أول ألية أوتوماتيكية علوية ميكانيكية |
| 1950 – 1960 | حث تيار متردد، مسار سلسلة مغلق | نغمة لاسلكية راديوية بتردد واحد | الانتقال إلى التحكم عن بعد اللاسلكي |
| السبعينيات – الثمانينيات | محرك تيار متردد، وناقل حركة بالسلسلة والترس اللولبي | ترميز ثنائي متعدد المسامير باستخدام مفتاح DIP | قابض ميكانيكي قابل للتعديل مع عكس تلقائي |
| 1990 – 2000 | محركات تيار متردد وتيار مستمر مبكرة، وناقل حركة بحزام مطاطي | رمز متداخل مشفر بترددات قافزة | عيون ضوئية بالأشعة تحت الحمراء UL 325 إلزامية (1993) |
| عقد 2010 – عقد 2020 فما بعد | تيار مستمر 24 فولت بفرشاة، عمود جداري وحزام ناقل | تطبيقات Wi-Fi للهواتف الذكية، البلوتوث، التحكم الصوتي | نسخ احتياطي للبطارية بموجب قانون كاليفورنيا SB 969، كاميرات فيديو عالية الدقة مدمجة |
أسئلة شائعة حول تاريخ فتحات باب المرآب الكهربائية
من اخترع فتاح مرآب السيارات الكهربائي ومتى؟
اخترع سي. جي. جونسون أول باب مرآب علوي مقطعي في عام 1921، وطوّر أول فتاحة كهربائية لأبواب المرآب العلوية في عام 1926 في هارتفورد سيتي، إنديانا، مؤسسًا لشركة أوفرهيد دور كوربوريشن.
متى أصبحت مستشعرات الأمان (أعين الكهروضوئية) إلزامية على فتحات أبواب المراجب؟
أصبحت عيون السلامة الضوئية إلزامية في الولايات المتحدة في 1 يناير 1993، بموجب التعديلات الفيدرالية على UL 325. يجب أن تتضمن جميع الفواصل السكنية المصنعة بعد هذا التاريخ مستشعرات الأشعة تحت الحمراء غير التلامسية المراقبة.
لماذا توقف المصنعون عن استخدام مفاتيح DIP في أجهزة التحكم عن بُعد لباب المرآب؟
تم إخراج مفاتيح DIP من الخدمة في التسعينيات لأن أكوادها اللاسلكية الثابتة يمكن التقاطها وإعادة تشغيلها بسهولة بواسطة أجهزة اللصوص التي تلتقط الأكواد. وحلت محلها تقنية الكود المتغير بمليارات التوليفات المتغيرة.
ما هو قانون كاليفورنيا 969 الخاص بأبواب المرآب؟
مشروع قانون مجلس الشيوخ في كاليفورنيا رقم 969، ساري المفعول اعتبارًا من 1 يوليو 2019، يتطلب أن يكون لجميع فتحات أبواب مرآب المنازل المباعة والمثبتة حديثًا في كاليفورنيا بطارية احتياطية مدمجة لضمان التشغيل أثناء انقطاع التيار الكهربائي الناجم عن حرائق الغابات.
كيف تغيرت محركات فتح باب المرآب بمرور الوقت؟
انتقلت فتحات الأبواب من محركات الحث المتناوب (AC) أحادية السرعة الصاخبة إلى محركات تيار مستمر (DC) بلا فرش بجهد 24 فولت. توفر محركات التيار المستمر تسارع البدء الناعم والتوقف الناعم، وتشغيلًا فائق الهدوء (<50 ديسيبل)، مع إمكانية النسخ الاحتياطي المباشر للبطارية.
