منطق القفل التبادلي للأبواب المزدوجة في الغرف النظيفة: أنظمة الكهرباء والتوصيلات السلكية

يمكن أن يؤدي اختراق غير منسق لغرفة التنقية إلى الإخلال بحملة تعبئة معقمة بأكملها في أقل من ثلاث ثوانٍ. عند فتح بابِ احتواء متقابلين في آن واحد، تنهار تسلسلات الضغط وتتجاوز الجسيمات العالقة في الهواء حاجز الهواء الواقي. تُهندس تقنية RAX Door أغلفة الغرف النظيفة منذ عام 1999 عبر مرافقنا التي تبلغ مساحتها 11,000 متر مربع. ونعمل تحت معايير ISO 9001:2015 وCE EN 13241، حيث نصمم معماريات تداخلية تفرض بروتوكولات مرور صارمة دون إنشاء عقد خروج.

المبدأ التشغيلي لـ منطق تداخل الأبواب المزدوجة للغرف النظيفة بسيط وغير متهاون: تحت أي ظرف قياسي، لا يجوز لحواجز غرفة التنقية المتقابلة أن تفتح في آن واحد. يمنع الفتح المتزامن التلوث المتبادل، ويحافظ على تسلسلات التدفئة والتهوية والتكييف، ويوقف دخول الجسيمات العالقة في الهواء إلى أجنحة الإنتاج المعقمة. يتطلب التشغيل الموثوق التزامناً دقيقاً بين وحدات تحكم بالمعالجات الدقيقة، والأقفال المغناطيسية، وأجهزة استشعار الأبواب البصرية، ودوائر التجاوز الطارئة.

الهندسة المعمارية الأساسية للتداخل في البيئات المُتحكم بها

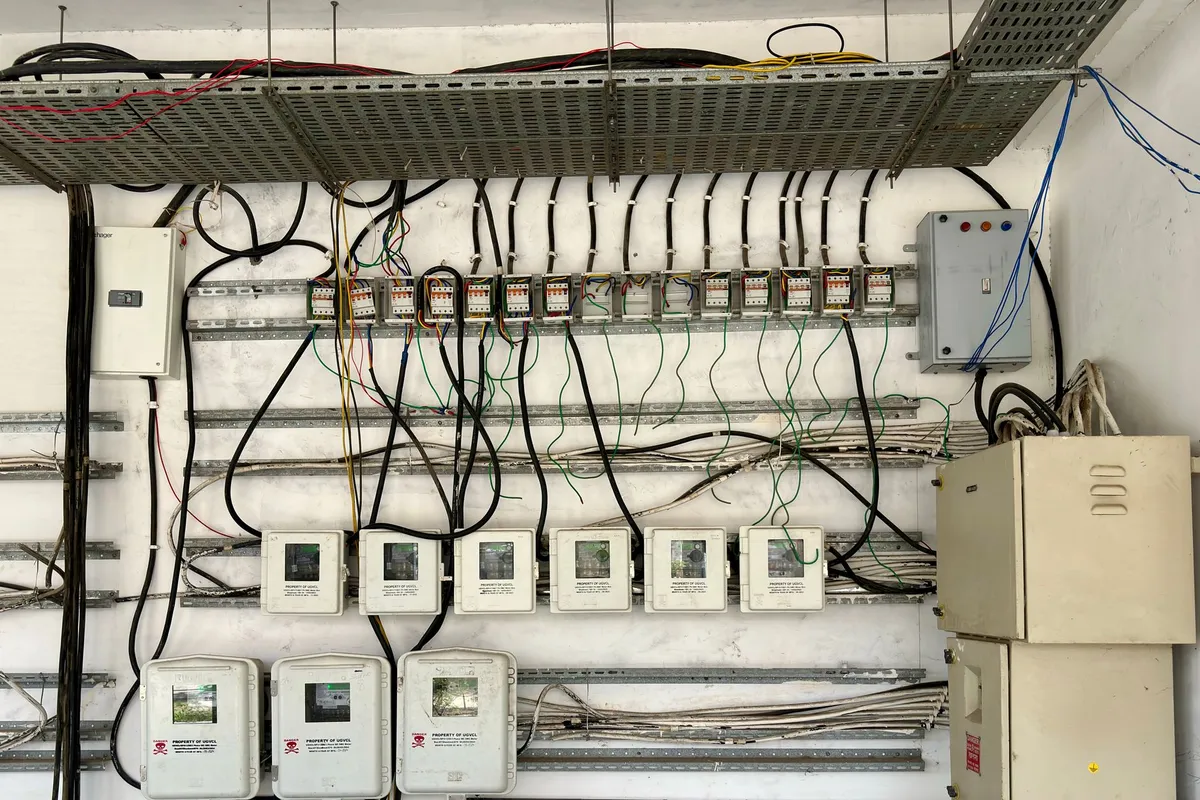

تنقسم معماريات تداخل أبواب الغرف النظيفة الحديثة إلى منهجيتين هندستين رئيسيتين: منطق المرحلات السلكي اللامركزي وأنظمة وحدة المنطق المبرمج (PLC) المركزية. تعتمد المعماريات القائمة على المرحلات على مرحلات كهروميكانيكية أو حالة صلبة متصلة مباشرة بين مفاتيح موضع الباب والأقفال المغناطيسية. عندما يُفتح الباب أ، تقوم جهات الاتصال المساعدة بكسر الدائرة الكهربائية التي تغذي القفل على الباب ب، مما يُؤسس لعزل على مستوى العتاد. ويضمن تقييم هذه الطوبولوجيات المادية ضد معايير تصميم ISO 14644-4 الامتثال المستمر عبر المرافق الحرجة المهام. مبادئ تقييم مخاطر الصحة والسلامة في مكان العمل (HSE) لوحة تحكم تداخل مركزية مع تمديد مرحلات مخصص لمنطق باب غرفة التنقية.

تعد السلامة الكهربائية ومقاومة الضوضاء اعتبارات تصميم حاسمة عند توجيه كبلات التحكم متعددة الموصلات عبر فراغات الجدران الفاصلة للغرف النظيفة. يمكن للتداخل الكهربائي عالي التردد المنبعث من محركات عديمة الفرش لوحات مرشحة المراوح المجاورة أن يحفز نبضات جهد عابرة على خطوط المستشعرات منخفضة الجهد. لعزل المعالجات الدقيقة عن ضوضاء التمديدات الميدانية، تدمج لوحات تحكم تداخل باب RAX مدخلات رقمية مقترنة ضوئياً توفر 2,500 فولت من العزل الجلفاني. بالإضافة إلى ذلك، تمنع مصادر الطاقة الخطية المنظمة ذات حماية فرط الجهد والقطبية المعاكسة حلقات الأرض من زعزعة استقرار أدوات قياس ضغط الغرفة.

تُعد السلامة الكهربائية ومقاومة الضوضاء عوامل تصميم حاسمة عند تمرير كابلات التحكم متعددة الموصلات عبر فراغات أقسام الغرف النظيفة. يمكن للتداخل الكهربائي عالي التردد المنبعث من محركات بدون فرش وحدات المروحة والمرشحات المجاورة أن يولد نبضات جهد عابرة على خطوط المستشعرات منخفضة الجهد. وعزلاً لمعالجات الدوائر المتكاملة عن ضوضاء الأسلاك الميدانية، تتضمن لوحات تحكم القفل التبادلي لأبواب RAX مدخلات رقمية معزولة ضوئياً توفر عزلاً جلفانياً بـ 2500 فولت. بالإضافة إلى ذلك، تمنع مصادر الطاقة الخطية المنتظمة مع حماية من تجاوز الجهد والقطبية المعكوسة حلقات الأرضية من زعزعة استقرار أجهزة قياس ضغط الغرفة.

منطق السلم PLC ومصفوفة التداخل البوليانية

يتحكم منطق البرمجيات والبرنامج الثابت في عمليات القفل التبادلي للغرف النظيفة في تدفق المستخدمين، وتوقيت تطهير حجرات العزل، وحالات الإنذار. في حجرات العزل الشخصي القياسية، يفرض المنطق البولياني حصرية متبادلة صارمة. وفي برامج المنطق الدرجي، تقيم درجات تشغيل التحكم المفاتيح القصبية المغناطيسية للأبواب بشكل مستمر لتحديد ما إذا كان سيتم تنشيط ملفات الإيقاف.

الدعامة 1 (تحكم القفل الباب 1):

• [NOT Door_2_Open_Sensor] AND [System_Enabled] AND [Fire_Alarm_Healthy] = Output Lock_1_Energized [ليس مستشعر فتح الباب 2] وَ [نظام_مفعّل] وَ [جهاز إنذار الحريق سليم] = إخراج قفل_1_مُشغّل
• [NOT Door_1_Open_Sensor] AND [System_Enabled] AND [Fire_Alarm_Healthy] = Output Lock_2_Energized في غرف التنقية لنقل المواد المزودة بدورات تنقية HEPA اللاصفية الديناميكية أو تعقيم UV-C، تدمج وحدات التحكم مؤقتات تأخير قابلة للبرمجة تتراوح من 15 إلى 180 ثانية. يبقى كلا البابين مقفولين حتى تنخفض تعدادات الجسيمات العالقة في الهواء.

في حجرات العزل لنقل المواد المزودة بدورات نفخ هوائي صفحي مع فلاتر HEPA ديناميكية أو تعقيم بالأشعة فوق البنفسجية القصيرة (UV-C)، تدمج المتحكمات مؤقتات تأخير قابلة للبرمجة تتراوح مدداها بين 15 و180 ثانية. تظل كلا البابين مقفلين حتى تنخفض أعداد الجسيمات المعلقة في الهواء.

في شركة RAX Door Technology، يقوم فريقنا التقني المكون من 20 مهندساً بضبط لوحات القفل الداخلي الموصلة مسبقاً التي تحتوي على معالجات دقيقة رقابية مزدوجة ومستقلة. ويضمن هذا ألا تؤدي الأعطال الكهربائية أو الارتفاعات العابرة في الجهد الكهربائي إلى فتح الأبواب في آن واحد أثناء العمليات التشغيلية.

يجب على مهندسي غرف التنظيف مراجعة تحليلنا الأساسي في دليل أبواب قاعة التحويل المتشابكة لغرف التنظيف لفهم كيفية تطبيق غرف النقل صغيرة الحجم قواعد منطق إلكتروني مماثلة على نطاقات نقل المواد الأصغر حجمًا.

تمديدات كتلة الطرف وتوزيع الطاقة 24 فولت تيار مستمر

يتطلب تركيب العتاد الحقلي ممارسات أسلاك قوية لتحمل ضوضاء Tداخلية الكهرومغناطيسية الناتجة عن وحدات المرشحات المروحية لمحركات تردد متغير. توفر أقفال القص الكهرومغناطيسية والمغناطيسات المثبتة مواجهة لإحكام صحي دون تجاويف ضربة ميكانيكية تتكاثر فيها الميكروبات. تتطلب الأقفال المغناطيسية ذات قوة الإبقاء بين 300 كجم و600 كجم طاقة مستمرة 12VDC أو 24VDC مفلترة ومنظمة، تستهلك بين 250 مللي أمبير و500 مللي أمبير لكل وحدة.

تستخدم تركيبات غرف التنظيف عالية النقاء مفاتيح Reed المغناطيسية ثنائية القطب مزدوجة الطريق (DPDT) المخفية داخل شريط فوق إطار الباب. يؤثر اختيار الموصلات بشكل مباشر على سلامة الإشارة عبر مسارات التوصيل الطويلة عبر المرافق الصناعية الشاسعة.

موصلات توزيع الطاقة

يقلل أسلاك الزوج المجدول المدرع 18 AWG على الأقل من هبوط الجهد عبر المسافات التي تزيد عن 30 مترًا من مصدر 24VDC المركزي.

كيبل إشارة المستشعر

يمنع كيبل متعدد الموصلات 22 AWG مع درع رقائق شامل قراءات الدائرة المفتوحة الخاطئة الناتجة عن تدخل المحركات المجاورة.

ديدات كبح Transients

تقوم ديدات Flyback المثبتة عبر ملفات قفل مغناطيسي DC بضغط ذروات الجهد الحثي أثناء دورات إزالة الطاقة السريعة.

مفاصل نقل الأسلاك المخفية

تحمي الحلقات السلكية المدرعة الموصلات التي تمر من إطارات الجدران إلى الغرف النظيفة.

يحدد موثوقية المستشعر اعتمادية القفل المتشابك ككل. يمكن لفشل ملامسة مغناطيسية نقطة واحدة أن يبلغ خطأً بأن الباب مغلق بينما لا يزال مفتوحًا جزئيًا، مما يعطل منطق القفل المتشابك. تخفف المجموعات عالية الاحتواء هذا الخطر من خلال نشر طبولوجيا استشعار مزدوجة زائدة. يرافق مفتاح Reed مغناطيسي مخفي داخل الرأس العلوي مستشعر Hall-effect مساعد في جيب القفل. يعبر المتحكم كلا الدخلين، وأي اختلاف يغلق الأبواب المعاكسة فورًا ويصدر إنذارًا.

مزامنة تسلسل الضغط التفاضلي لغرفة التنقية

يجب أن يتزامن تسلسل قفل الباب بشكل وثيق مع استراتيجيات موازنة HVAC بالمبنى. عند إدارة تدرجات ضغط قاعة الهواء لغرف التنظيف, ، فإن الفتح الميكانيكي المفاجئ للباب يطلق نبضة عابرة من الهواء إلى المجموعات المجاورة. تتداخل متحكمات القفل المتشابك مع أنظمة إدارة المباني لتعديل مصدات هواء التوريد أثناء فتح الأبواب، مما يمنع أجهزة استشعار الضغط التفاضلي من إصدار إنذارات ضغط منخفض كاذبة.

يضمن دمج مفاتيح السماح عتبة الضغط ألا تطلق الأبواب إذا كان الضغط التفاضلي بين الغرف أقل من 10 باسكال. بالنسبة للمرافق التي تتطلب نفاذية هواء محيطة منخفضة معتمدة تحت تقلبات الضغط الديناميكي، يجب على المهندسين التحقق من الأختام المحيطة وفقًا لـ معايير تصنيف نفاذية الهواء EN 12207.

للحفاظ على استقرار التدرج خلال دورات الدخول السريعة، يضبط المهندسون متحكم القفل المتشابك لفرض أربع معاملات مزامنة HVAC أولية:

• توقيت المكث في دورة الشطف: تأخيرات قابلة للبرمجة من 15 إلى 45 ثانية تبقي كل من الأبواب مغلقة بعد دورة دخول. هذا يسمح لتدفق الهواء الصفحي بتنظيف الجسيمات المحمولة جويًا قبل أن يتحرر الحاجز المخصص.
• التحقق التفاضلي قبل الإطلاق: يؤكد إدخال تناظري من مقايسة ضغط الغرفة أن الضغط الساكن لغرفة التنظيف يتجاوز ضغط الممر بأقل قدر 12.5 باسكال قبل أن يتمفك قفل الباب.
• إشارة التغذية الأمامية لمصد VAV: يرسل المتحكم نبضة تلامس جافة متقدمة إلى متحكم حجم الهواء المتغير HVAC قبل 500 ميلي ثانية من فتح القفل، مما يزيد من حجم مروحة التوريد لتعويض فقدان غلاف الفتح.
• تصفية العصب لإنذار التدرج: يحمي دمج مرشح عابر 5 ثوانٍ في مراقبة نظام إدارة المباني تقلبات الضغط قصيرة المدة لفتح الباب من إحداث إنذارات انحراف على مستوى المنشأة.

تجاوز إنذار الحريق الآمن في حالة الفشل والخروج الطارئ

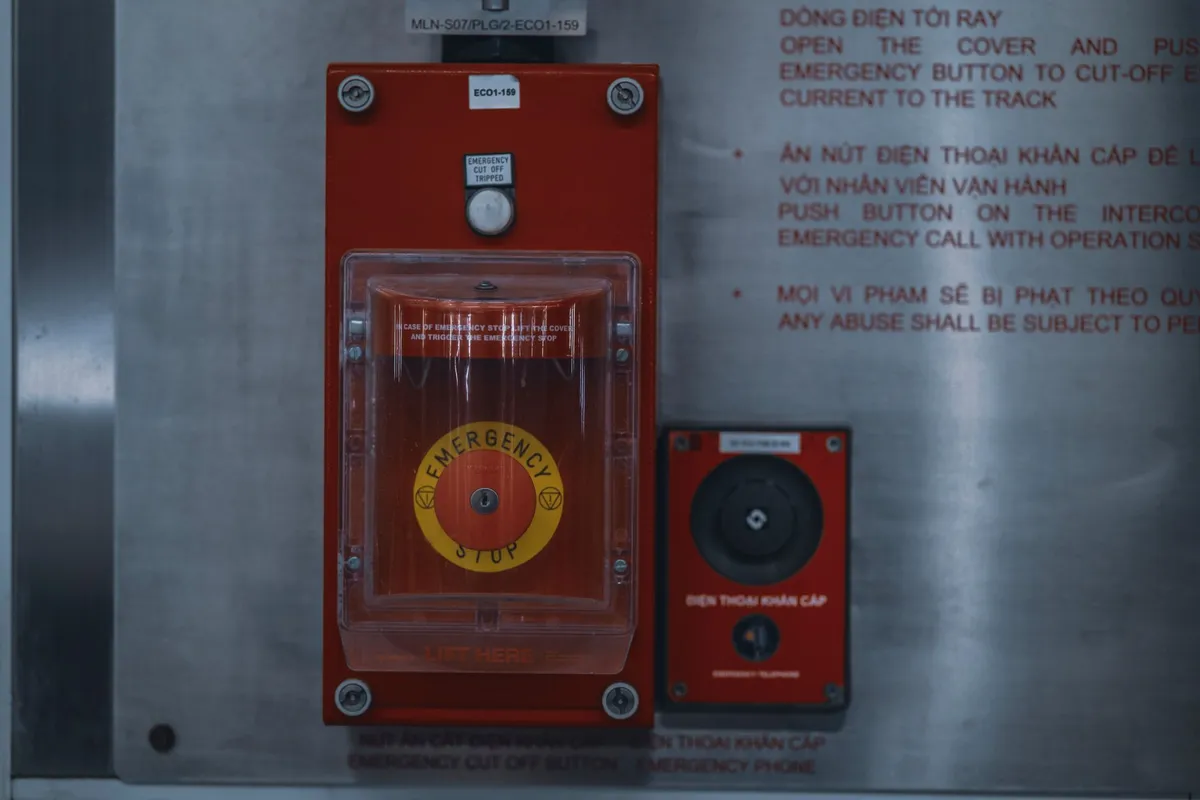

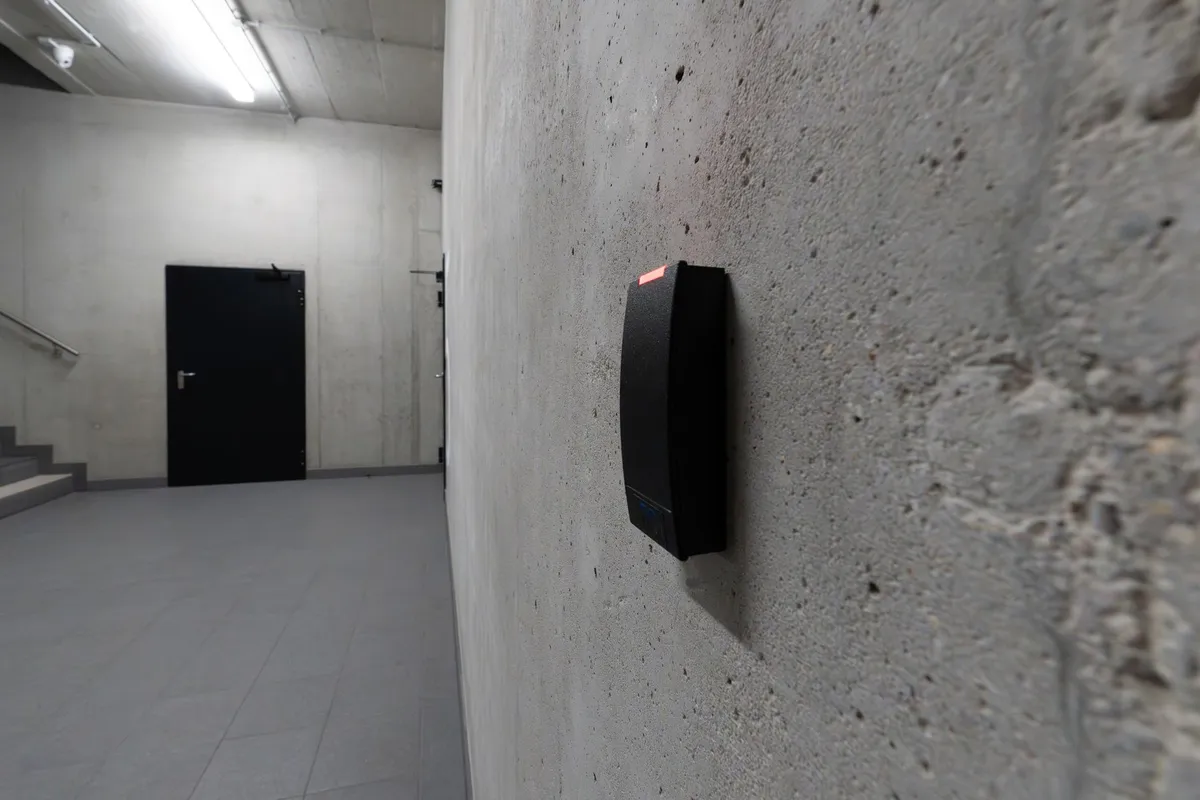

تلبي اشتراطات السلامة الشخصية الصارمة بروتوكولات التحكم في التلوث. يفرض NFPA 101 لقانون السلامة من الحرائق واللوائح المحلية للحريق على جميع الأقفال الكهرومغناطيسية بالإفراج الفوري عند تنشيط إنذار الحريق أو انقطاع الطاقة أو التشغيل اليدوي لجهاز خروج الطوارئ. يجب أن تدمج مصادر الطاقة التي تقود مغناطيسات القفل المتشابك مدخلات مرحلية تلامس جافة مرتبطة مباشرة بلوحة تحكم إنذار الحريق المركزية (FACP).

يجب أن تستخدم دوائر إطلاق الطوارئ طبولوجيا أسلاك مغلقة طبيعيًا (NC) آمنة عند العطب. في حالة قطع موصل أو انخفاض الجهد، ينقطع التيار الكهربائي لقفل المغناطيس فورًا، مما يمنح هروبًا غير محظور دون تدخل بشري. تمر خط الطاقة الموجبة 24VDC مباشرة عبر مرحل تلامس FACP الجاف، مما يضمن قطع الطاقة على مستوى العتاد.

إجراء العمل القياسي لخمس خطوات للتركيب والتحقق

يتطلب تهيئة نظام أقفال متشابك التحقق الميداني المنهجي قبل بدء التصنيع المعقم. يجب على المهندسين تأكيد أن محاذاة الأجهزة تتوافق مع التسامحات المحددة وأن تسرب الأغلفة يتوافق مع معايير الهندسة الصارمة. تتبع المرافق إجراء تأهيل قياسي مكون من خمس خطوات خلال تأهيل الغرف المعقمة.

1. التحقق من موصل نقطة إلى نقطة: قياس الاستمرارية وعزل الأرض عبر جميع التوصيلات الميدانية باستخدام مقياس متعدد رقمي معاير قبل تشغيل مصادر طاقة النظام.
2. التحقق من قوة حمل القفل والمغناطيسية المتبقية: التحقق من مقاومة سحب لا تقل عن 300 كجم عند الجهد المقنن واختبار عدم وجود التصاق مغناطيسي متبقي عند قطع الطاقة.
3. تأكيد حالة منطق التداخل: محاولة فتح كلا البابين يدوياُ في آن واحد لتأكيد القفل الميكانيكي والتبديل المضيء لحالة مؤشر LED.
4. اختبار تكامل حلقة إنذار الحريق: محاكاة تلامس إنذار الحريق في المرفق والتحقق من أن جميع الأقفال الكهرومغناطيسية تنفك خلال 200 مللي ثانية.
5. التحقق من تعافي فرق الضغط في نظام إدارة المبنى: تسجيل منحنيات انخفاض واستقرار فرق الضغط في الغرفة خلال عمليات محاكاة دخول متكررة لـ30 دورة.
