Каждая смета на утепление секционных ворот содержит одну строку, которую большинство обсуждений спецификаций пропускает: коэффициент U. В зале обсуждают цену и сроки, в то время как цифра вроде 0,33 Вт/м²·К остаётся без внимания. Однако именно она показывает, насколько быстро здание теряет тепло через этот проём. Это также ставит справедливый вопрос, потому что число, приведённое без указания методики измерения, само по себе ничего не доказывает.
Мы производим секционные ворота, и наш совет — относиться к этой строке как к самому проверяемому утверждению на странице. Коэффициент U — это скорость, а не обещание; он конвертируется в ватты и проверяется по документам. Это руководство охватывает, что означает эта цифра, откуда она берётся и когда стоит ваших денег.
Что измеряет коэффициент U на самом деле
Теплоизоляция секционных ворот количественно определяется коэффициентом теплопередачи, обозначаемым U и выражаемым в ваттах на квадратный метр на кельвин разницы температур. Он показывает, сколько тепла проходит через один квадратный метр закрытых ворот при каждой степени разницы между тёплой и холодной сторонами. Меньшее значение означает более медленные теплопотери, а медленнее — лучше.
Определение звучит абстрактно, пока вы не прочтёте его как скорость утечки. Дверь с U 0,33 Вт/м²·К пропускает одну треть ватта через каждый квадратный метр на каждую степень разницы. Плохо изолированная поверхность может пропускать в десять раз больше, поэтому один и тот же проём может сильно различаться по требованиям к отоплению.
Важное уточнение: общий коэффициент U для всей двери охватывает не только центр панели. Он учитывает стыки между секциями, раму, направляющие и уплотнения, которые проводят тепло быстрее, чем сердцевина из пеноматериала. Две сметы с одинаковым числом панели могут вести себя совершенно по-разному при учёте всей конструкции.
R-значение versus U-значение в сметах
Североамериканские сметы обычно приводят R-значение, тогда как европейские документы — U-значение, и эти две величины обратно пропорциональны при согласованных единицах: R равно одному, делённому на U. Глубже различие заключается в том, что каждая из них характеризует. R-значение описывает слой материала изолированно, тогда как U-значение — готовый узел со всеми стыками и кромками.
Именно здесь покупатели утеплённых секционных ворот теряют деньги. Панель, указанная по своему центральному R-значению, игнорирует самые слабые места, поэтому толстая панель с плохо проработанными стыками может оказаться хуже, чем более тонкая дверь с качественными уплотнениями. Перед сравнением преобразуйте значения и убедитесь, что каждое число описывает только панель или всю дверь целиком.
Наши секционные панели имеют заявленный коэффициент U = 0,33 Вт/м²·К для конструкции с PU-пеной толщиной 40–50 мм. При том же методе пересчёта это примерно соответствует центральному R около 3,0 м²·К/Вт. Преобразование является арифметическим, а не вторым испытанием, поэтому следует рассматривать его как ориентировочную величину, а не новое утверждение.
Как структура панели определяет это значение
Цифра 0,33 — это не покрытие и не аксессуар; она создаётся при производстве. Наши секционные панели имеют двухслойную облицовку: оцинкованная стальная обшивка толщиной от 0,4 до 1,5 мм соединена с жёстким пенополиуретановым сердечником толщиной 40 или 50 мм. Пена — это изоляция, а стальные обшивки служат её защитным экраном и конструкцией.
В утеплении секционных ворот полиуретан заслуживает своего места, потому что его закрытоячеичная структура запирает газ в миллионах мельчайших карманов, так что тепло должно просачиваться путём теплопроводности. Сердечники, заливаемые на месте, также полностью заполняют полость и сцепляются с обшивками, что дополнительно увеличивает жёсткость полотна. К стыкам и торцевым крышкам требуется такое же внимание, поскольку неизолированный край мог бы создать тепловой мост рядом с основным утеплителем.
Толщина — это переменная, видимая покупателем. Переход от 40 мм к 50 мм увеличивает сопротивление сердцевины, поэтому более толстый вариант существует для отапливаемых зданий, тогда как оба размера остаются практичными для стандартных проёмов. Тот же сердечник также обеспечивает вторичный акустический эффект, измеряемый отдельно как класс снижения шума, который мы рассматриваем как дополнительное преимущество, а не как основную цель проектирования.
Как превратить коэффициент U в затраты на отопление
Конвертация спецификации в энергопотребление основывается на одной формуле: тепловой поток равен U, умноженному на площадь и разницу температур. Возьмём дверь 4 на 5 метров, двадцать квадратных метров, с разницей 20 К против неотапливаемого бокса. При U 0,33 Вт/м²·К потери на стационарную теплопроводность составляют примерно 130 Вт — примерно столько же тепла, сколько выделяют две бытовые лампочки.
Если заменить минимально утеплённую однослойную поверхность, арифметика меняется на порядок. Обычные неутеплённые элементы работают в диапазоне U 5–6 Вт/м²·К согласно стандартным таблицам теплопотерь, так что тот же проём мог бы терять более киловатта. За отопительный сезон эта разница составляет реальные деньги.
К любой оценке экономии должны быть добавлены два честных уточнения. Формула учитывает только теплопроводность через закрытые ворота, поэтому воздухообмен при открытиях и утечки через изношенные уплотнения идут сверху. Полная тепловая выгода поэтому проявляется преимущественно на проёмах, которые долго остаются закрытыми. Линейка продукции, стоящая за этими числами, — нашей линейке секционных ворот, где варианты панелей подбираются под интенсивность эксплуатации проёма.
Конденсат на утеплённых секционных воротах
Утеплённые панели на объекте выходят из строя реже из-за теплопотерь, чем из-за воды на внутренней поверхности. Механизм прост: влага конденсируется всякий раз, когда температура внутренней поверхности падает ниже точки росы воздуха в помещении. Капли затем стекают по панели на складские запасы и пол.
Низкий коэффициент U — это первая защита, потому что он держит внутреннюю обшивку ближе к комнатной температуре. Остающийся риск сосредоточен на тепловых мостах — местах, где теплопроводность обходит пену: стыки панелей, торцевые крышки, направляющие и нижнее уплотнение. Качественная детализация минимизирует эти пути, что является ещё одной причиной, по которой общее значение для двери важнее, чем значение панели.

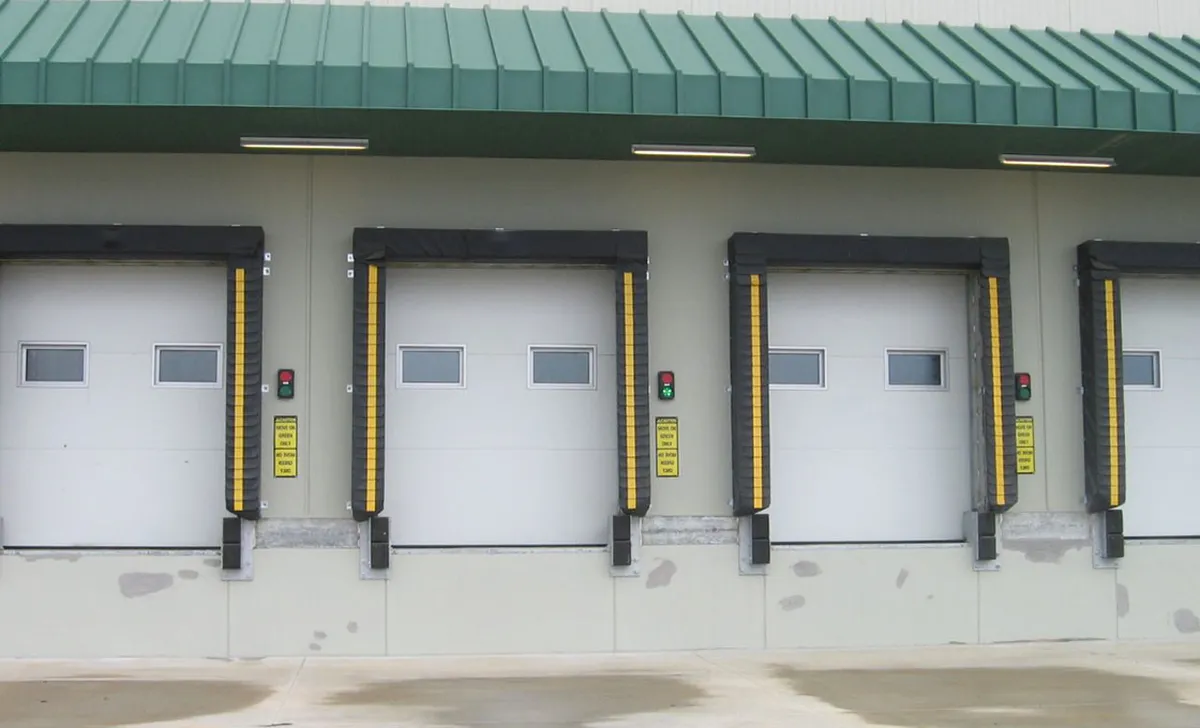

Двери также требуется помощь от здания. Периметральная герметизация не позволяет влажному воздуху проникать в стыки, а изношенные нижние уплотнения — это наиболее распространённая утечка, которую мы видим; наш справочник по нижним уплотнениям рассматривает их как элемент обслуживания. При высоких нагрузках по влаге последнюю работу выполняют осушение или вентиляция.
Когда изоляция окупается и когда нет
Более высокая спецификация не является автоматически лучшим приобретением, потому что изоляция окупает свои затраты только при правильных условиях. Отапливаемые или охлаждаемые рабочие пространства, холодильные камеры и зоны подготовки с охлаждением занимают верхние позиции, поскольку каждый сохранённый ватт работает против компрессора или нагревателя. Боксы, примыкающие к офисам с кондиционированием, также подходят.
Для неотапливаемого вентилируемого склада, внутреннее пространство которого колеблется в зависимости от погоды, аргумент ослабевает. Теплопроводность теряет значение, когда обе стороны двери находятся в одном климате, и бюджет может быть эффективнее направлен на уплотнения, направляющие или системы управления. Глубокие холодильные камеры — это отдельная дисциплина, рассмотренная в нашем руководстве по секционным воротам для холодных хранилищ.

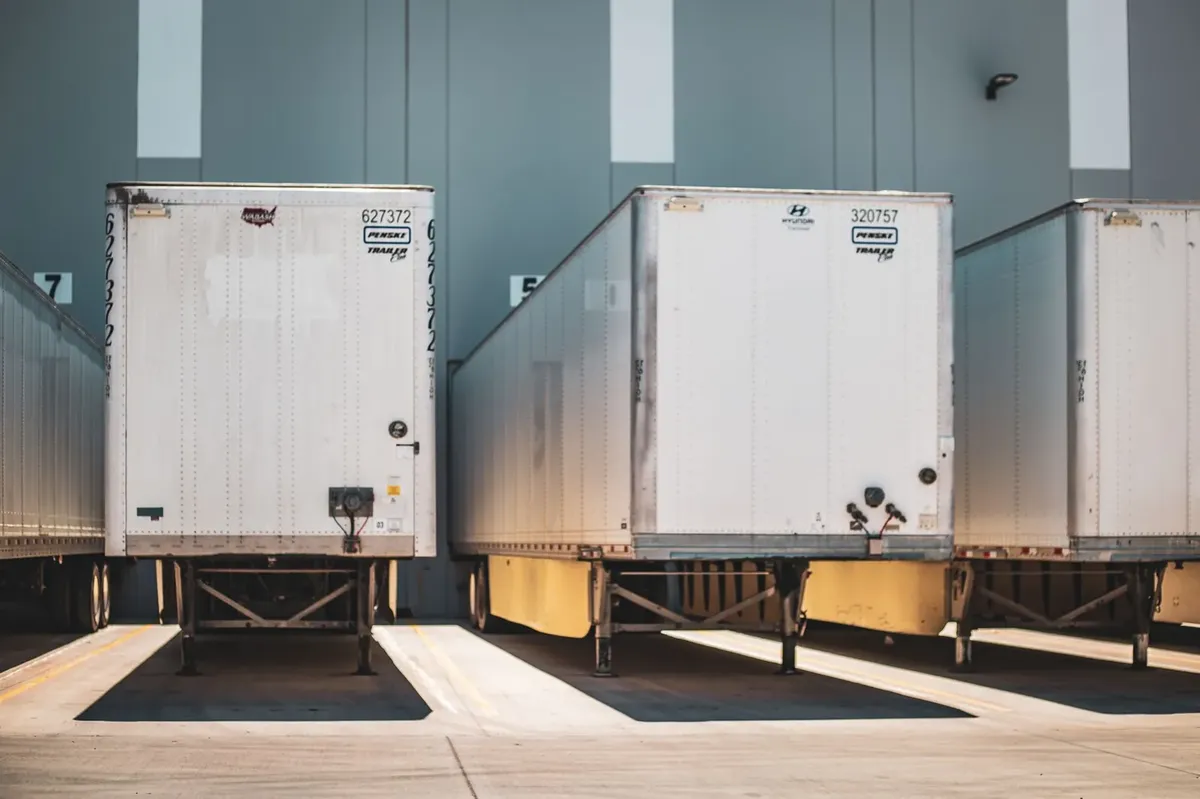

Между этими полюсами находится типичный логистический борт, где честный ответ основан на характере эксплуатации. Долго закрытые проёмы в кондиционируемых зданиях оправдывают более толстую панель; транзитные боксы с высокой цикличностью оправдывают стандартные панели с отличными уплотнениями. Решайте, исходя из разницы температур, времени закрытия и ценности груза, а не из верхней строки каталога.
Что проверять перед подписанием спецификации
Изоляция секционных ворот становится реальностью при приёмке, поэтому пропишите проверку в спецификацию. Во-первых, зафиксируйте основу: укажите, что заявленное значение охватывает полную дверь, а не центр панели. Во-вторых, зафиксируйте конструкцию за этим значением — толщину панели 40 или 50 мм и PU-сердечник, чтобы замена была обнаружена при поставке.
В-третьих, потребуйте документы. Наши поставки включают отчёт о заводских испытаниях и декларацию CE с результатами тестирования по EN 13241, поэтому попросите поставщика предоставить аналогичные документы. В-четвёртых, рассматривайте дверь как единую спецификацию: теплопередача, класс ветровой нагрузки и ресурс пружин должны быть на одной странице, как подробно объясняется в нашем руководстве по ветроустойчивости .
Мнение, с которого мы начали, завершается здесь. Коэффициент U — это скорость утечки: 0,33 Вт/м²·К означает, что дверь пропускает примерно одну треть ватта на квадратный метр на каждую степень. В зависимости от вашего здания это либо решающая экономия, либо необоснованная надплата. Преобразуйте число и проверьте его основу — и оно перестанет быть украшением в смете.
Вопросы, которые задают покупатели об утеплении секционных ворот
Всегда ли лучше более низкое значение U?
Lower всегда означает меньшую скорость теплопотерь, но не всегда означает лучшую выгоду. Полезный эффект возрастает при увеличении разницы температур, продолжительности закрытого периода и стоимости отопления или охлаждения, поэтому в неотапливаемых вентилируемых зданиях редко окупается дополнительная плата за самые низкие показатели.
В чём разница между U-value и R-value?
Это взаимно обратные величины в согласованных единицах измерения. R-значение характеризует слой материала сам по себе, а U-значение — всю конструкцию в целом, включая стыки, раму и уплотнения, поэтому подделать показатель U-значения гораздо сложнее.
Предотвращает ли утеплённая секционная дверь образование конденсата?
Это снижает риск за счёт поддержания более высокой температуры внутренней поверхности, однако термические мосты в местах соединений, направляющих и нижнем уплотнении сохраняются. Поддержание целостности уплотнений и контроль влажности в помещении берут на себя остальное.
Сколько сэкономит на отоплении дверь с теплопотерями 0,33 Вт/(м²·К)?
Это зависит от площади, разницы температур и режима работы. Дверь площадью 20 м² при разнице температур в 20 К теряет примерно 130 Вт за счёт теплопроводности, тогда как аналогичная однослойная поверхность — более киловатта, без учёта воздухообмена.
Что выбрать — 40 мм или 50 мм PU-панели?
50-мм сердцевина обеспечивает дополнительное теплосопротивление для отапливаемых или охлаждаемых помещений с длительными периодами закрытия. Для стандартных вентилируемых проёмов обычно оптимальным выбором является 40 мм с высококачественными уплотнениями.
Также снижают ли теплоизоляционные панели уровень шума?
Да, как побочный эффект. Пенопластовое сердечник гасит звук, а панели имеют отдельно указанное значение снижения шума, однако акустические характеристики следует задавать на основе этой оценки, а не принимать за основу коэффициент теплопередачи (U-value).
