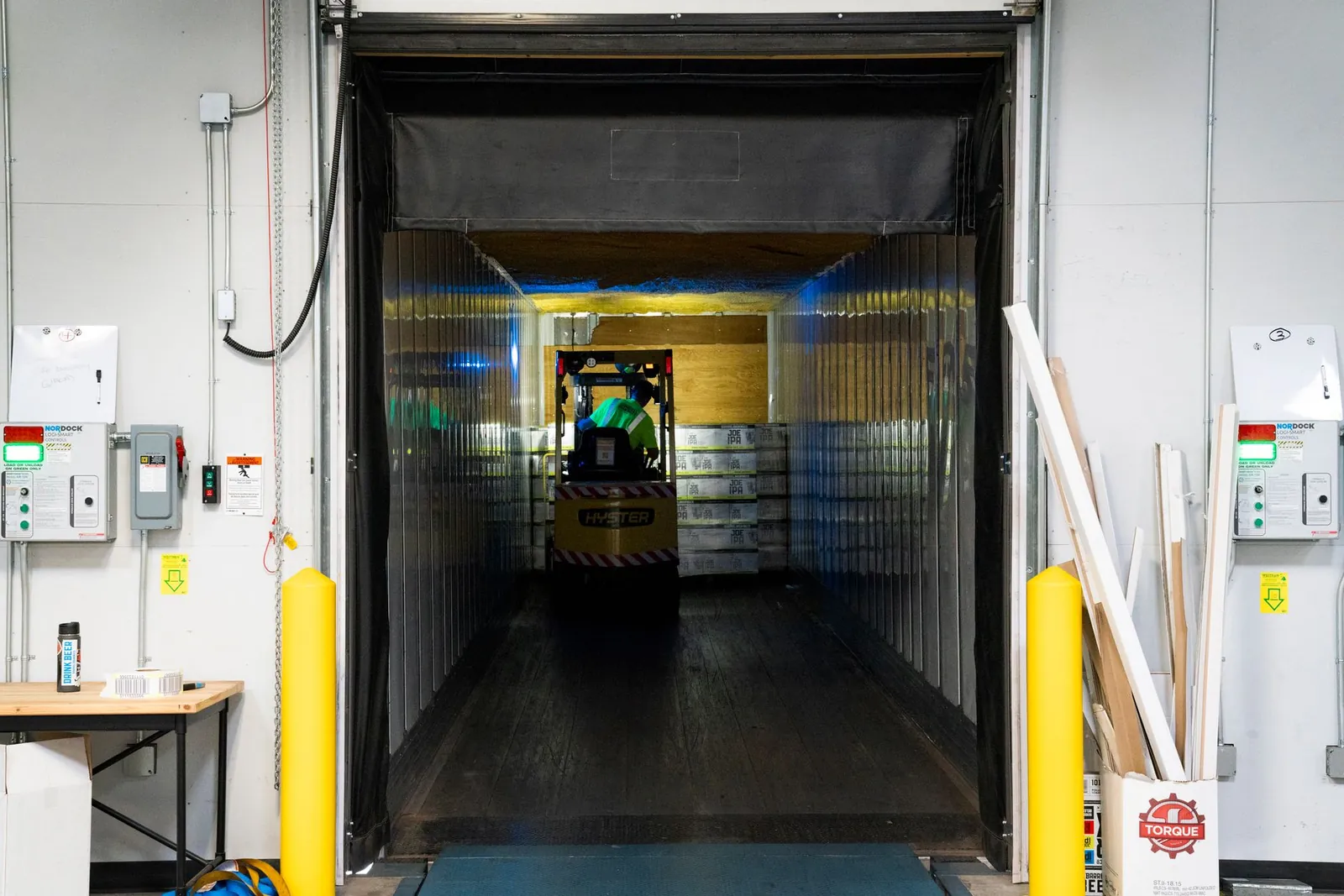

كل باب تمر من خلاله المنصات في جميع الورديات يمثل عنق زجاجة، وتسرباً للطاقة، ونقطة تلف في آن واحد. تتعامل الستائر البكرية العادية مع هذه الحالات الثلاث بالأسلوب البطيء: ترتفع بخطى المشي، وتصطدم شرائحها ببعضها البعض، وتترك فجوات حول الستارة. المنشآت التي تنقل البضائع على مدار اليوم تتوقف أخيراً عن السؤال عما إذا كان يجب الترقية، وتبدأ في السؤال عما يميز حقاً بين باب مطور والآخر المثبت بالفعل.
الجواب على هذا السؤال أقصر مما تعترف به معظم الكتيبات. ليست أبواب الستائر البكرية عالية السرعة مجرد ستائر عادية أسرع. السرعة هي النصف المرئي. النصف الآخر هو تصنيف الدورات، عدد حركات الفتح والإغلاق التي يبني المصنع الآلية لتحملها. تلك الأرقام تدفع تكاليف مختلفة، والخلط بينها هو سبب دفع بعض المشترين أكثر من اللازم بينما يستبدل آخرون باباً رخيصاً مرتين خلال خمس سنوات.
السرعة هي فقط نصف القصة
ابدأ بالرقم الذي يذكره كل مورد. تفتح الستائر البكرية التقليدية بسرعة حوالي 0.2 متر في الثانية عند هذا الحجم. لذلك يستغرق فتح فتحة بأربعة أمتار حوالي 20 ثانية، وتنتظر شاحنة الرافعة طوال الوقت.
تتحرك أبواب الستائر البكرية عالية السرعة بسرعة 0.8 إلى 2.5 متر في الثانية، نفس النطاق الذي تبني فيه RAX خط إنتاجها الخاص. على هذا الباب، تمر الستارة في حوالي 1.6 إلى 5 ثوانٍ بدلاً من 20. يتضاعف توفير الوقت. باب يدور 200 مرة في الوردية مع تأخير 10 ثوانٍ في كل مرة يفقد 2000 ثانية، أي أكثر من نصف ساعة يومياً في باب واحد.
عامل السرعة وتصنيف الدورات كدفترين منفصلين. السرعة تقرر كم تبقى العتبة مفتوحة؛ تصنيف الدورات يقرر كم يبقى الجهاز يعمل. عادة ما يفشل الباب الرخيص في الدفتر الثاني، وليس الأول.
تصنيف الدورات هو الرقم الأصعب، ولا يذكره جميع الموردين بنفس الطريقة. تضع الشركات المانحة للصفحات المعيارية باب الت closure المتحرك القياسي عند 15 إلى 25 دورة يومياً، مع عمر زنبرك يتراوح بين 40000 و80000 دورة. عادة ما يُصنف الوحدة عالية السرعة بـ200 إلى 500 دورة يومياً و500000 دورة أو أكثر.
اقرأ الرقمين معاً ويظهر التكلفة الحقيقية. باب يدور عشر مرات يومياً لن يرد jamais قيمة آلية سريعة. باب يدور ثلاثمائة مرة يومياً يحول الآلية البطيئة إلى بند صيانة دائم بدلاً من شراء لمرة واحدة. لا تُبرر أبواب الستائر البكرية عالية السرعة سعرها إلا حيث يكون المرور كثيفاً بما يكفي لإجهاد ستارة عادية حتى تتلف.
مقارنة جنباً إلى جنب نظرة سريعة
يوضح الجدول أدناه عائلتي الأبواب معاً. ما لم ينص صف آخر على خلاف ذلك، الأرقام هي نطاقات نموذجية للصناعة أبلغت عنها موردي الأبواب وليس مواصفات ثابتة.
| الجانب | ستائر بكرية عادية | باب ستائر بكرية عالي السرعة |
|---|---|---|
| سرعة الفتح | 0.1 إلى 0.3 م/ث | 0.8 إلى 2.5 م/ث |
| دورات في اليوم | 15 إلى 25 | 200 إلى 500 |
| عمر الجهاز | 40000 إلى 80000 دورة | 500000+ دورة |
| الستارة | شرائح فولاذية أو ألمنيوم متشابكة | ستائر مرنة من PVC أو PU، أو شرائح ألمنيوم معزولة |
| الختم | فجوات محيطية من 5 إلى 10 مم | أختام فرشاة أو شفاه أو مغناطيسية من أربعة جوانب |
| طريقة الإغلاق | هبوط بالجاذبية | هبوط مدعوم بمحرك سيرفو |
| بعد اصطدام شاحنة الرافعة | تنحني الشرائح الصلبة وقد يعلق المسار | ت_detach الستائر المرنة وتعود للوضع الطبيعي تلقائياً |
| الأنسب | تخزين منخفض الدورات، أمن محيطي | لوجستيات عالية الدورات، السلسلة الباردة، الغرف النظيفة |
تصف العمودين نوعين مختلفين من الأبواب وليس درجتين من منتج واحد. الستائر العادية مُحسّنة للأمن وتكلفة منخفضة لكل دورة عند أعداد قليلة. الباب السريع مُحسّن للإنتاجية والتحكم المناخي وعمر الدورات. لا يُبطل أي منهما الآخر عبر كل فتحة في موقع.
ترتكز RAX أبواب الستائر البكرية عالية السرعة الخاصة بها على نفس المحاور. تبني الشركة خط إنتاج عالي السرعة مكون من 21 منتجاً بسرعة 0.8 إلى 2.5 متر في الثانية. تحمل أبواب اللولب الصلبة مقاومة الرياح الفئة 5، وتستخدم الستائر البكرية شرائح بسماكة 0.8 إلى 1.5 مم بعرض يصل إلى 12000 مم. هذه الأرقام تأتي من خط إنتاج فعلي: صنعت RAX أبواباً صناعية منذ عام 1999 وقدمت إلى أكثر من 70 دولة وأكثر من 5000 مشروع خارجي.
اختلافات تصميم الستارة والمسار

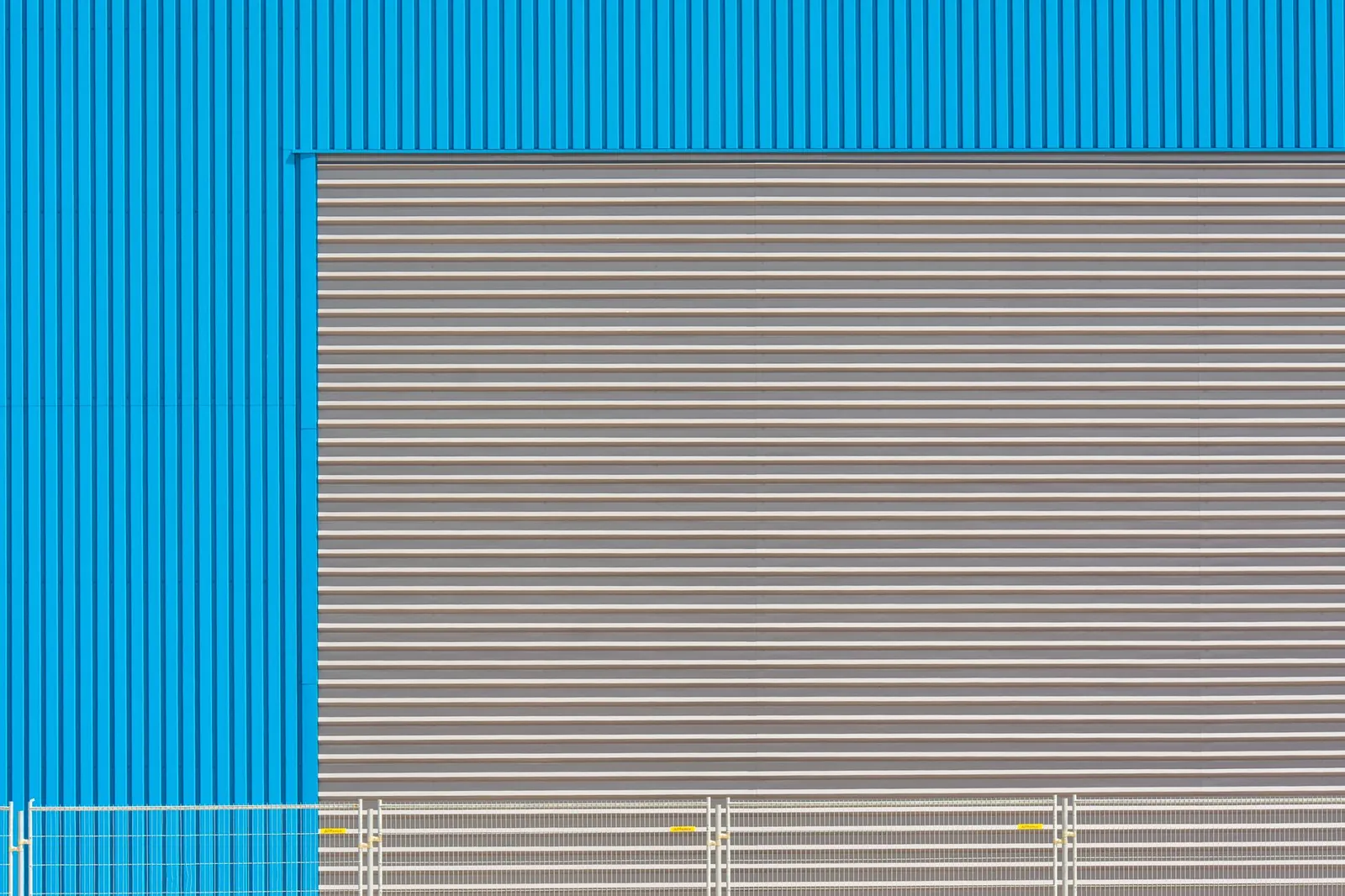

فجوة السرعة تأتي من الآلية، وليس المحرك وحده. تلف الستائر البكرية العادية شرائح معدنية متشابكة على طبلوبة، وكل شريحة تنزلق على جيرانها أثناء الدوران. ينتج عن هذا الاحتكاك ضوضاء وتآكل السطح وجسيمات معدنية دقيقة مع مرور الوقت.
يحل باب الستائر البكرية عالي السرعة محل هذا الاحتكاك بدليل وأنظمة محامل منخفضة الاحتكاك. ت_detach الستائر المرنة من دلائلها بعد اصطدام شاحنة الرافعة وتعود للوضع الطبيعي في الدورة التالية، بينما تنحني الشرائح الصلبة وقد تعطّل مساراً كاملاً. بالنسبة لفتحة داخلية مزدحمة، يحدد هذا الفرق كم مرة تدعو مهندساً، وكم مقارنة باب السرعة العالية مقابل الستائر البكرية تعمل بالتفاصيل.
يتبع اختيار المواد نفس المنطق. تستخدم الستائر العادية شرائح فولاذية مجلفنة أو ألمنيوم متشابكة، بسماكة 0.8 إلى 1.5 مم. تستخدم الأبواب السريعة ستائر مرنة من PVC أو PU، أو شرائح ألمنيوم معزولة تعمل على مسار حلزوني. تمتص الستائر المرنة الصدمات، بينما تنقل الصلبة الصدمات مباشرة إلى الدلائل.
كيف تغير أنظمة الدفع والتحكم
يجمع باب الستائر العادي محركاً قياسياً مع مفتاح أو مقبض يدوي، ويعتمد على الجاذبية للإغلاق. تستخدم الوحدة عالية السرعة محرك سيرفو أو عاكس تردد، يُذكر عادة بـ0.75 إلى 2.2 كيلوواط في بيانات المورد، ويُحجم وفق الفتحة.
يمكن لمحرك السيرفو أن يُلطف كل من البداية والنهاية. هذا مهم أكثر مما يبدو. يضع التسارع الأقل قسوة ضغطاً أقل على الستارة والدلائل والأختام، وأجهزة أكثر هدوءاً تدوم لفترة أطول بين زيارات الخدمة.
- نظام الحركة
- وحدة سيرفو أو عاكس مع بداية ونهاية لطفيفة، ومحسمة حسب الفتحة ودورة العمل.
- الاستشعار
- كواشف الحلق، ورادار، وخلايا ضوئية تفتح الباب قبل توقف المركبة.
- التكامل
- واجهات PLC أو BMS التي تتيح للبواب الإشارة إلى الناقلات وأساطيل AGV.
يضع الحركة الأسرع ضغطاً أكبر على كل جزء. يحتاج باب الستائر البكرية عالي السرعة إلى فحوصاته بفواصل زمنية أقصر من الستائر البطيئة. يطول عمر الجهاز، ولكن فقط إذا تم الالتزام بالجدول الزمني.
طبقة التحكم هي مكان اتصال الباب بالمبنى. تبني RAX هذا كـ باب شبه لولبي من الألومنيوم عالي السرعة, ، مع محرك وأختام ووظائف أمان محددة كمجموعة واحدة. تشترك عائلة المشغلات الخاصة بها، بما في ذلك طرز WiFi وBluetooth وRS485، في تصنيف حماية IP65 ضد الأجسام والغبار.
الأختام، والطاقة، وتبادل الهواء
الباب الذي يفتح في ثوانٍ لا يزال يتسرب أثناء إغلاقه إذا كان الختم رديئًا. تترك الأبواب الشبه لولبية العادية عادةً فجوات محيطية تتراوح بين 5 إلى 10 مم، وهي نسبة نموذجية للموردين، بينما تضغط الأبواب عالية السرعة فرش الأختام أو الأشفار أو المغناطيسية على الحواف الأربع.
ثم يقوم وقت الفتح بالباقي. الباب المفتوح لمدة 30 ثانية يسمح بدخول حوالي 10 أضعاف هواء الفتحة المفتوحة لمدة 3 ثوانٍ، والباب البطيء يبقي تلك الفتحة مفتوحة لأطول فترة. المبدأ بسيط بما يكفي، وال كيف يعمل الباب عالي السرعة يشرح الدليل كيف يتكامل زمن الدورة مع الأختام عند العتبة.

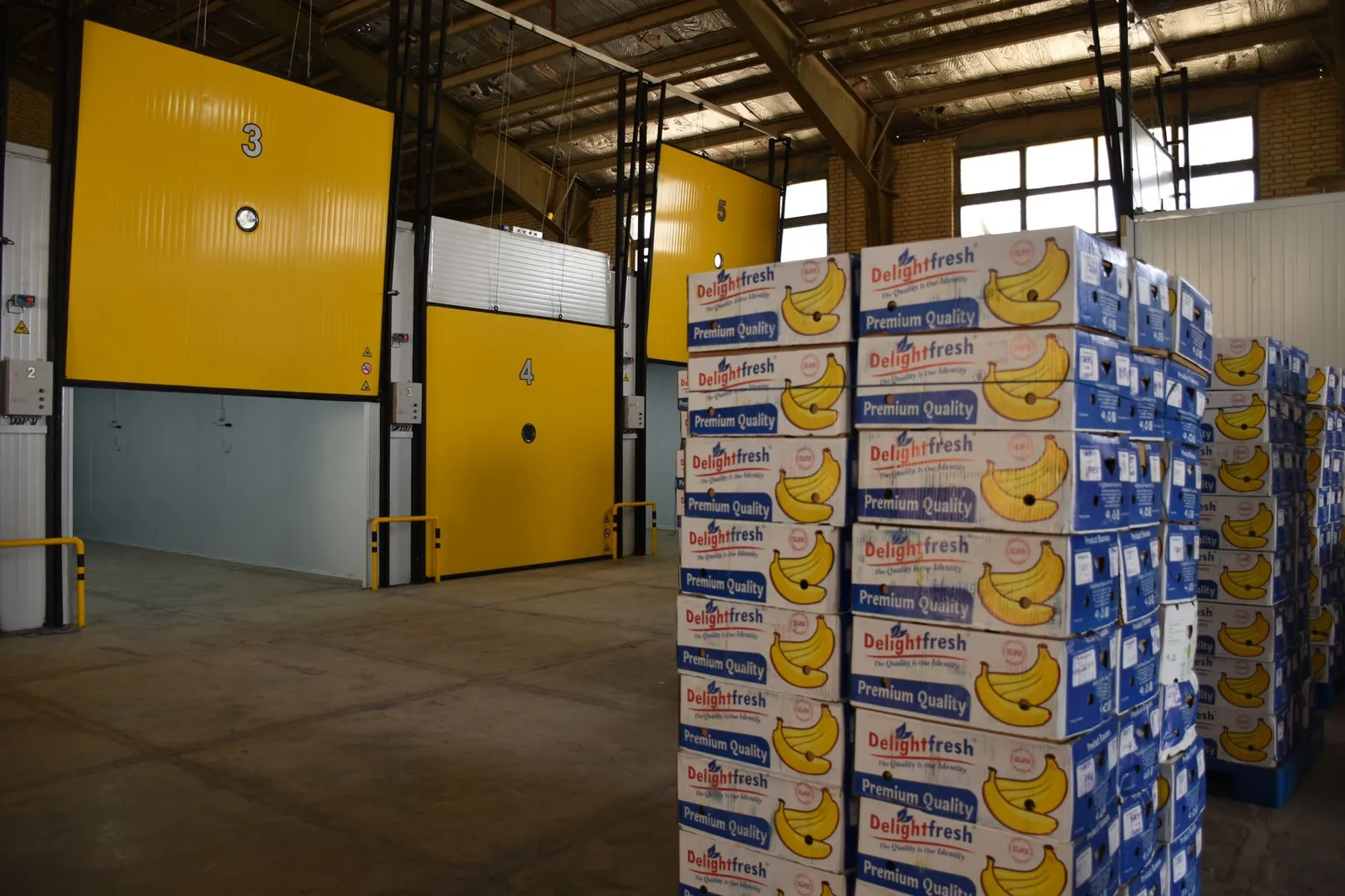

أحد تقارير تطوير غرف التبريد أظهر انخفاض وقت الفتح من 31 ثانية إلى 7 ثوانٍ، وانخفاض الاستهلاك السنوي للتبريد من 83,734 إلى 16,001 كيلوواط/ساعة. تضع إرشادات الصناعة غرف التبريد المختومة جيدًا عند 4 إلى 6 مرات تبادل هوائي يوميًا، بينما تصل غرف التبريد في مراكز التوزيع المزدحمة إلى 12 إلى 24 مرة.
تلك الأرقام من دراسة حالة قادمة من مورد واحد، لذا تعامل معها كإشارة وليس كضمان. لكن الاتجاه متسق. وقت الفتح الأقصر والأختام الأضيق يقللان من تبادل الهواء، وتبادل الهواء هو الحمل الذي تدفع ثمنه وحدات التبريد أو التدفئة والتهوية كل يوم.
السلامة والامتثال لا غنى عنهما
تُصنّف الأبواب الآلية كمعدات عمل في المملكة المتحدة، مما يخضعها لأنظمة PUWER. يضع المعيار BS EN 12453 متطلبات السلامة للأبواب الآلية. لا يحدد نسبة سلامة دنيا واحدة ثابتة، لذا يجب على كل مصنع تبرير وسائل الحماية الخاصة به في الملف التقني. إن إرشادات HSE حول الأبواب والبوابات الآلية يوضح هذا الواجب.
المخاطر ليست نظرية. في يونيو 2026، أفادت هيئة الصحة والسلامة المهنية أن شركة طباعة بريطانية غُرمت 400,000 جنيه إسترليني. كان عامل صيانة قد لقي مصرعه أثناء إعادة ضبط وتر نابض باب صناعي علوي، ولم يكن هناك برنامج فحص دوري أو صيانة وقائية قائمًا.
الأبواب الآلية معدات عمل، ومخطط الصيانة المفقود تعرض قانوني وليس مجرد ثغرة ورقية. يظهر Prosecution لعام 2026 أين تقع هذه التكلفة فعليًا.
فيما يتعلق بأبواب الصناعة البريطانية، يمتد الامتثال أيضًا إلى BS EN 13241 وتوجيه الآلات. في إعدادات الأغذية والأدوية، تضيف معايير النظافة طبقة إضافية فوق ذلك. توثّق RAX وظائفها الأمنية وفق EN 12453، بجانب ISO 9001:2015، والامتثال CE EN 13241، وتقارير اختبار مواد SGS.
شروط ضمان RAX معلنة وليست ضمنية: bodies للأبواب لسنتين، والمشغلات والمحركات لثلاث سنوات، والمحركات السيرفو لخمس سنوات. الدرس للمشترين أبسط من المعايير. الباب السريع يحتاج إلى جدول صيانة، والباب البطيء ليس مُعفيًا من نفس الواجب.
أين تذهب التكلفة الإضافية فعليًا
علاوة الباب عالي السرعة لا تختفي داخل العلامة التجارية. إنها تتواجد في محرك السيرفو والتحكم، وأجهزة الاستشعار، والدلائل والمحامل الأكبر حجمًا، وفيCommissioning الذي يضبط منحنيات التسارع.
تقدر الموردين فترة الاسترداد بـ 12 إلى 18 شهرًا لغرف التبريد التي تزيد عن 30 عملية دخول يوميًا، بينما يدّعي أحد الطرز 18 إلى 24 شهرًا. تلك نماذج صناعية وليست ضمانات. تفترض أسعار الطاقة الحقيقية والحركة الحقيقية عبر الممر.
| عنصر التكلفة | الباب شبه اللولبي العادي | الباب عالي السرعة |
|---|---|---|
| المحرك والتحكم | محرك قياسي بمفتاح أو يد دوارة | محرك سيرفو أو محوّل تردد مع وحدة تحكم مخصصة |
| حزمة الاستشعار | نادرًا ما يُضاف beyond تلامس أساسي | مجموعة الرادار والحلقة الضوئية والخلايا الكهروضوئية كقاعدة قياسية |
| الدلائل والمحامل | مسار فولاذي بتلامس شريحة على شريحة | دلائل منخفضة الاحتكاك مع أنظمة محامل |
| الأختام | فجوات محيطية تتراوح بين 5 إلى 10 مم | أختام فرش أو أشفار أو مغناطيسية من الجوانب الأربعة |
| التسليم والإعداد | حد أدنى بعد التركيب | منحنيات التسارع وإعدادات الأمان |
لا تزال الأبواب شبه اللولبية العادية تفوز عند أقل من حوالي 20 دورة يوميًا. فوق ذلك، يبدأ تآكل النوابض بالظهور خلال سنة إلى عامين، ويصبح الباب الرخيص غير رخيص. العلاوة تشتري عمر الدورة بقدر ما تشتري السرعة، ولهذا يُقيم بأفضل شكل أبواب الشبه اللولبي عالي السرعة على أساس التكلفة الإجمالية لا سعر الملصق.
أيّ واحد يجب أن تختاره لمنشأتك
اطرح سؤالين. أولًا، كم مرة تدور الممر في يوم العمل؟ أقل من 20، الباب شبه اللولبي العادي هو الخيار الاقتصادي. أكثر من 20 إلى 30، تتغير الحسابات. فوق 30 في سلسلة التبريد، عادة ما يُحسم الأمر لصالح قضية الطاقة.
ثانيًا، هل المدخل داخلي أم على المحيط؟ هذا الجواب يحدد أي عائلة أبواب تنتمي إلى الرصيف، وغالبًا ما يقسم الموقع بدلًا من حله.
قائمة مراجعة مواصفات موجزة
- عدد الدورات اليومي. احسب فتح الممرات في الأكثر ازدحامًا، لا المتوسط اليومي.
- وقت الفتح. قس الثوانٍ التي يبقى فيها الممر مفتوحًا بلا عائق، وليس فقط سرعة الفتح.
- ختم الخط. تأكيد إغلاق الحواف الأربعة على ختم قابل للضغط.
- التعافي من الصدمات. الاستفسار عما إذا كان الستار يعيد ضبط نفسه تلقائياً بعد اصطدام بشوكة الرافعة.
- مسار الصيانة. التحقق من فترات الخدمة وزمن توريد قطع الغيار قبل التوقيع.

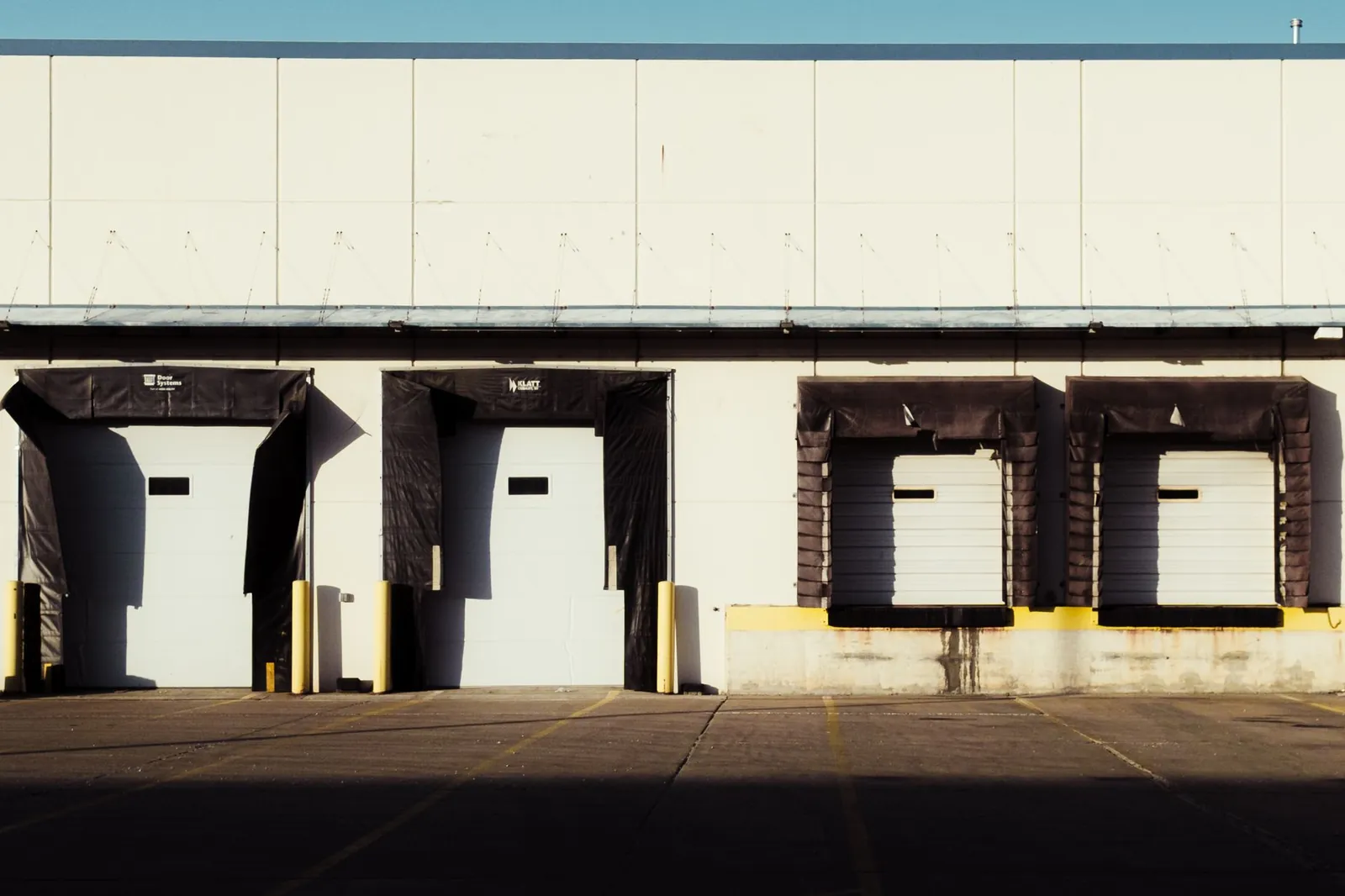

في معظم المواقع يتم مزج النوعين معاً. تُركّب أبواب اللفة العادية على فتحات المحيط، حيث تكون الدورات منخفضة والأمان مهم. وأبواب اللفة سريعة الحركة تُركّب على فواصل المناطق المناخية الداخلية، حيث تكون الدورات عالية ويجب أن يظل الفصل محكم الإغلاق.
واحد من التخطيطات المرجعية لمنشأة توزيع تبلغ مساحتها 50,000 قدم مربعة استخدم ثماني أبواب لفة وأربع أبواب سريعة، وكان التقسيم بين النوعين يتبع حركة المرور وليس التفضيل.
عندما يعبر أسطول AGV أو خط ناقل الفتحة، حدد الباب المناسب للاتصال وكذلك للسرعة. يجب أن يقبل المتحكم الإشارة، وليس فقط حركة المرور.
الأسئلة الشائعة حول الأبواب السريعة
ما سرعة باب المصراع اللولبي عالي السرعة مقارنة بالباب العادي؟
يفتح مصراع عادي بسرعة تتراوح بين 0.1 و0.3 متر في الثانية، بينما يعمل باب سريع الحركة بسرعة تتراوح بين 0.8 و2.5 متر في الثانية. ففي فتحة بعرض أربعة أمتار، يستغرق ذلك نحو 20 ثانية مقابل 1.6 إلى 5 ثوانٍ تقريباً.
هل تحتاج أبواب اللفة عالية السرعة إلى صيانة أكثر؟
يحتاجون عادةً إلى فحوصات أكثر تكراراً، لأن الحركة الأسرع تُحدث إجهاداً أكبر للمكونات. يُقيَّم الهيكل عادةً لتحمل أكثر من 500,000 دورة مقابل 40,000 إلى 80,000 بالنسبة لستار النابض، لذا يركز الجدول الزمني على الفحص وليس الإصلاح الشامل.
هل تُغلق الأبواب عالية السرعة بإحكام أفضل من المصاريع العادية؟
نعم. تترك المصاريع العادية عادةً فجوات محيطة تتراوح بين 5 و10 ملم، بينما تستخدم الأبواب عالية السرعة أختاماً من الفرشاة أو الشفة أو المغناطيس على الحواف الأربعة كافة. ويكتسي هذا الفرق أهمية خاصة في غرف التبريد وغرف عمليات التنظيف المعقمة (الـ Cleanrooms).
ما هي فترة استرداد التكلفة على باب لفة عالي السرعة؟
تضع نماذج الموردين فترة استرداد التكلفة من 12 إلى 18 شهرًا لغرف التبريد ذات أكثر من 30 عملية دخول يوميًا، ومن 18 إلى 24 شهرًا في تقدير آخر. عاملها كتقديرات، إذ تعتمد فترة الاسترداد على أسعار الطاقة وحركة المرور.
هل يمكن تركيب مصراع رول سريع على فتحة موجودة بالفعل؟
نعم غالباَ، إذا كان الارتفاع الرأسي والواضح الجانبي يتوافقان مع الغلاف والقوائم الإرشادية. عادةً ما تُرقّى المحرك وأجهزة الاستشعار ووظائف الأمان معاً، لذا تحقق من أبعاد الفتح قبل الطلب.
